Important!

Această procedură de înlocuire poate fi utilizată pentru:
BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 525i, BMW 5 Sedan (E60) 545i, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) M5, BMW 5 Sedan (E60) 535 d, BMW 5 Sedan (E60) 530i, BMW 5 Sedan (E60) 523 i, BMW 5 Sedan (E60) 525i, BMW 5 Sedan (E60) 540i, BMW 5 Sedan (E60) 550i, BMW 5 Sedan (E60) 530d, BMW 5 Sedan (E60) 525xi, BMW 5 Sedan (E60) 530 xi, BMW 5 Sedan (E60) 530 xd, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 520d, BMW 5 Sedan (E60) 535 d, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 525xi, BMW 5 Sedan (E60) 523i, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 530 xd, BMW 5 Sedan (E60) 530i, BMW 5 Sedan (E60) 530 xi, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 535i, BMW 5 Sedan (E60) 525xd, BMW 5 Sedan (E60) 520d, BMW 5 Sedan (E60) 520i, BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 525 i xDrive, BMW 5 Sedan (E60) 530 i xDrive, BMW 5 Sedan (E60) 525d xDrive, BMW 5 Sedan (E60) 530 d xDrive, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 520i … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

Cum se inlocuiesc braț suspensie roata din spate pe BMW 5 E60 TUTORIAL | AUTODOC

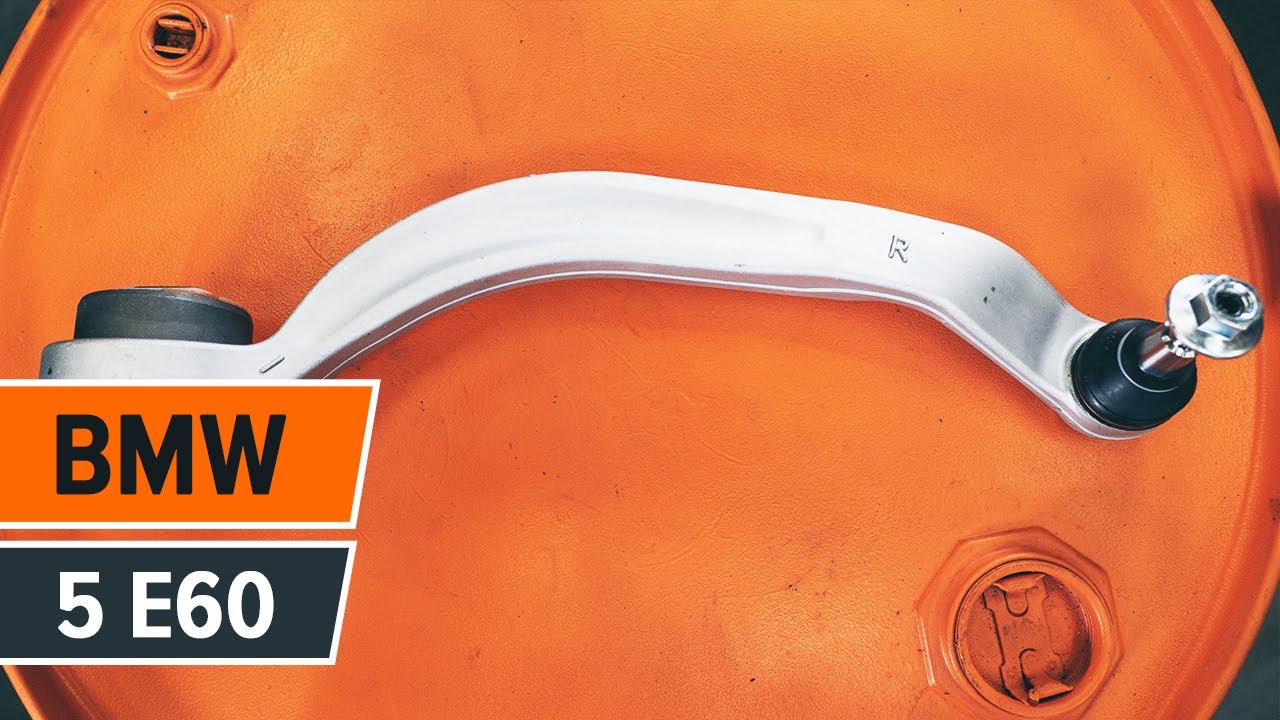

Cum să schimbați: brațul inferior din spate la BMW E60 | Ghid de înlocuire

Produse alternative:

Brat, suspensie roata

Înlocuirea: brațul inferior din spate – BMW E60. Sculele de care ați avea nevoie:

                      Perie de sârmă

                      Spray WD-40

                      Spray curățare frâne

                      Vaselina pe bază de cupru

                      Cheie combinată №18

                      Cheie combinată №21

                      Capăt cheie tubulară nr.10

                      Chei tubulare de impact pentru prezoanele roților №17

                      Cheie cu clichet

                      Cheie dinamometrică

                      Șurubelniță Dreaptă

                      Rangă metalică

                      Cric hidraulic cutie de viteze

                      Pană blocare roată

Cumpărați instrumente

Înlocuirea: brațul inferior din spate – BMW E60. Sfatul util de la experții AUTODOC:

Procedura de înlocuire este identică pentru brațul de control superior stânga și dreapta.
Vă rugăm să rețineți: toate lucrările la automobilul - BMW E60 - trebuie efectuate cu motorul oprit.

Înlocuiți în următoarea ordine:

Pasul 1

Securizați roțile cu un opritor de roată.
Pasul 2

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 3

Ridicați partea din spate a vehiculului și fixați-l cu ajutorul unor suporturi.

Pasul 4

Deșurubați bolțurile roților.

Înlocuirea: brațul inferior din spate – BMW E60. Sfatul util:
Pentru a evita accidentările, susțineți roata atunci când deșurubați bolțurile.
Pasul 5

Scoateți roata.
Pasul 6

Deconectați cablajul senzorului ABS. Folosiți o șurubelniță dreaptă.
Pasul 7

Deconectați cablul senzorului de uzură a plăcuțelor de frână. Folosiți o șurubelniță dreaptă.
Pasul 8

Scoateți suportul de fixare a cablajului senzorului ABS de la brațul superior. Folosiți o șurubelniță dreaptă.
Pasul 9

Curățați toate articulațiile brațului. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 10

Deșurubați elementul de fixare anterior al brațului. Utilizați o cheie în combinaţie fixă №18 (2 bucăți).
Pasul 11

Scoateți elementul de fixare față al brațului de control. Folosiți o rangă. Folosiți o șurubelniță dreaptă.
Pasul 12

Deșurubați elementul de fixare ce unește brațul de control la fuzeta spate. Utilizați o cheie în combinaţie fixă №21. Utilizați o cheie tubulară №10. Folosiți o cheie cu clichet.
Pasul 13

Desfaceți brațul suspensiei de la fuzeta spate.
Pasul 14

Îndepărtați brațul.
Pasul 15

Curățați locurile de montare și filetul brațului de suspensie. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 16

Instalați un nou braț.

Înlocuirea: brațul inferior din spate – BMW E60. AUTODOC recomandă:
În timpul montajului folosiți numai șuruburi și piulițe noi.Nu deteriorați husa suportului sferic.
Pasul 17

Atașați brațul suspensiei la fuzeta spate.

Pasul 18

Strângeți elementul de fixare ce unește brațul suspensiei la fuzeta spate. Utilizați o cheie în combinaţie fixă №21. Utilizați o cheie tubulară №10. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 165 Nm.
Pasul 19

Instalați elementul de fixare frontal al brațului.
Pasul 20

Înșurubați elementul de fixare anterior al brațului. Utilizați o cheie în combinaţie fixă №18 (2 bucăți).
Pasul 21

Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 22

Strângeți elementul de fixare față ce unește brațul de control cu subcadrul. Utilizați o cheie în combinaţie fixă №18 (2 bucăți). Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 100 Nm.
Pasul 23

Îndepărtați suportul de sub fuzetă.

AUTODOC recomandă:
Înlocuirea: brațul inferior din spate – BMW E60. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 24

Instalați suportul de fixare a cablajului senzorului ABS pe brațul superior.
Pasul 25

Conectați cablul senzorului de uzură a plăcuțelor de frână.

Pasul 26

Conectați cablajul senzorului ABS.
Pasul 27

Tratați toate articulațiile brațului. Folosiți unsoare de cupru.
Pasul 28

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 29

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

Înlocuirea: brațul inferior din spate – BMW E60. Experții AUTODOC recomandă:
După aplicarea spray-ului așteptați câteva minute.
Pasul 30

Montați roata.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când înșurubați șuruburile de fixare la automobil. BMW E60
Pasul 31

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 32

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 120 Nm.
Pasul 33

Scoateți cricul și opritoarele de roată.
