Important!

Această procedură de înlocuire poate fi utilizată pentru:
BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 545 i, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 535 d, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 523 i, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 540 i, BMW 5 Sedan (E60) 550 i, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 525 xi, BMW 5 Sedan (E60) 530 xi, BMW 5 Sedan (E60) 530 xd, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 520 d, BMW 5 Sedan (E60) 535 d, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 525 xi, BMW 5 Sedan (E60) 523 i, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 530 xd, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 530 xi, BMW 5 Sedan (E60) 535 i, BMW 5 Sedan (E60) 525 xd, BMW 5 Sedan (E60) 520 d, BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 525 i xDrive, BMW 5 Sedan (E60) 530 i xDrive, BMW 5 Sedan (E60) 525 d xDrive, BMW 5 Sedan (E60) 530 d xDrive … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

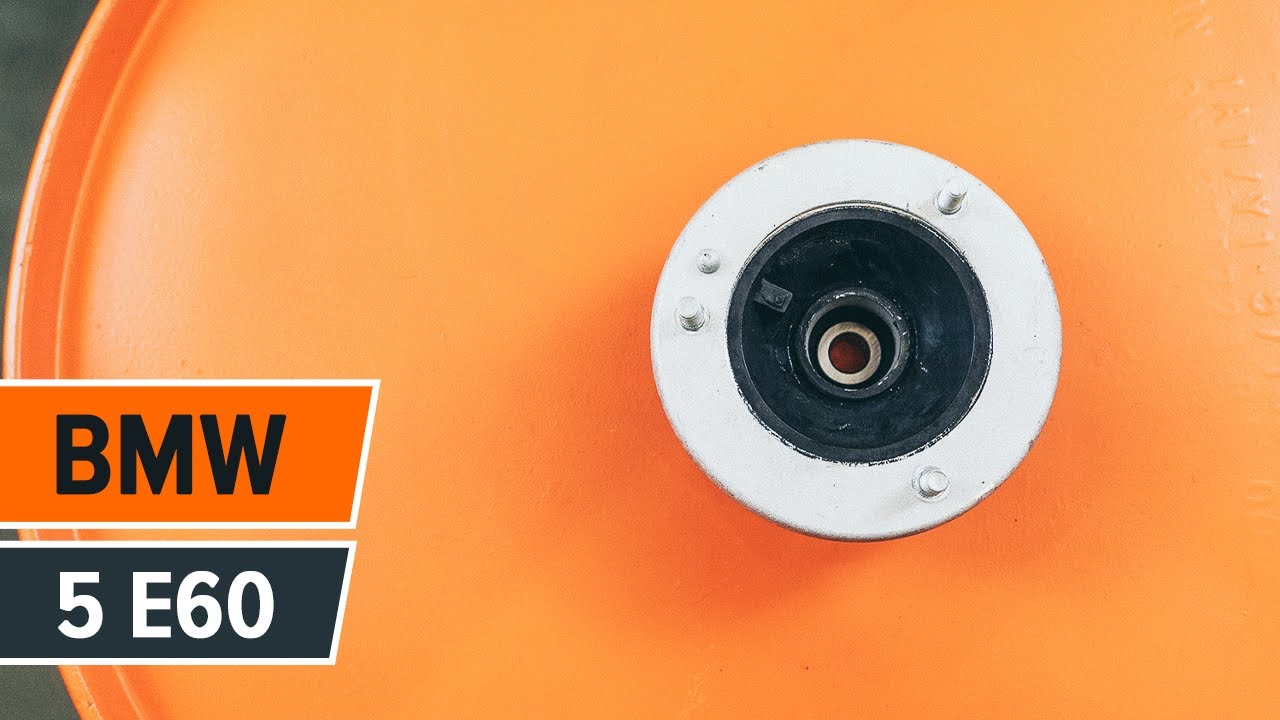

Cum se înlocuiesc suporturile de amortizoare spate pe BMW 5 E60 TUTORIAL | AUTODOC

Cum să schimbați: flansa amortizor din spate la BMW E60 | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Flansa Amortizor pentru 5 Sedan (E60) și alte modele BMW

Rulment sarcina suport arc

        Rulment sarcina suport arc pentru 5 Sedan (E60) benzina (170 CP)

        Rulment sarcina suport arc pentru 5 Sedan (E60) benzina (231 CP)

        Rulment sarcina suport arc pentru 5 Sedan (E60) motor diesel (218 CP)

        Rulment sarcina suport arc pentru 5 Sedan (E60) benzina (192 CP)

        Rulment sarcina suport arc pentru 5 Sedan (E60) benzina (333 CP)

        Rulment sarcina suport arc pentru 5 Sedan (E60) motor diesel (177 CP)

        Rulment sarcina suport arc pentru 5 Sedan (E60) motor diesel (272 CP)

        Rulment sarcina suport arc pentru 5 Sedan (E60) benzina (258 CP)

        Rulment sarcina suport arc pentru 5 Sedan (E60) benzina (177 CP)

Înlocuirea: flansa amortizor – BMW E60. Lista sculelor de care veți avea nevoie:

                        Perie de sârmă

                        Spray WD-40

                        Spray curățare frâne

                        Vaselina pe bază de cupru

                        Cheie combinată №18

                        Cheie combinată №22

                        Capăt cheie tubulară nr.13

                        Capăt cheie tubulară nr.18

                        Șurubelnițe Torx T40

                        Bit HEX nr. H7.

                        Chei tubulare de impact pentru prezoanele roților №17

                        Cheie cu clichet

                        Șurubelniță Dreaptă

                        Cric hidraulic cutie de viteze

                        Cheie port tarod

                        Presă hidraulică pentru arcuri

                        Pană blocare roată

Cumpărați instrumente

Înlocuirea: flansa amortizor – BMW E60. AUTODOC recomandă:

Procedura de înlocuire este identică pentru suporturile telescopului amortizoului stânga și dreapta a suspensiei spate.
Suporturile telescoapelor amortizoarelor spate trebuie înlocuite simultan.
Toate lucrările trebuiesc făcute cu motorul oprit.
Asigurați-vă că ați înlocuit toate șuruburile și piulițele cu auto-blocare în timpul instalării.

Înlocuirea: flansa amortizor – BMW E60. Consecutivitatea recomandată a etapelor:

Pasul 1

Securizați roțile cu un opritor de roată.
Pasul 2

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 3

Ridicați partea din spate a vehiculului și fixați-l cu ajutorul unor suporturi.

Pasul 4

Deșurubați bolțurile roților.

AUTODOC recomandă:
Important! Țineți roata atunci când deșurubați șuruburile de fixare. BMW E60
Pasul 5

Scoateți roata.
Pasul 6

Deconectați cablajul senzorului ABS. Folosiți o șurubelniță dreaptă.
Pasul 7

Scoateți suportul de fixare a cablajului senzorului ABS de la brațul superior. Folosiți o șurubelniță dreaptă.
Pasul 8

Curățați toate articulațiile brațului. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 9

Deșurubați elementul de fixare anterior al brațului. Utilizați o cheie în combinaţie fixă №18 (2 bucăți).
Pasul 10

Scoateți elementul de fixare față al brațului de control.

Pasul 11

Deșurubați elementul de fixare ce unește brațul de control la fuzeta spate. Utilizați o cheie în combinaţie fixă №22. Folosiți Torx T40. Folosiți o cheie cu clichet.
Pasul 12

Desfaceți brațul suspensiei de la fuzeta spate.
Pasul 13

Îndepărtați brațul.
Pasul 14

Curățați elementele de fixare ale amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 15

Deșurubați elementul de fixare inferior al barei de sprijin amortizor. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți un port tarod.
Pasul 16

Scoateți șurubul de fixare. Utilizați o cheie în combinaţie fixă №18. Folosiți o șurubelniță dreaptă.

Pasul 17

Desprindeți partea de jos a ansamblului amortizor-arc.
Pasul 18

Coborâți autovehiculul.

Pasul 19

Deschideți capacul compartimentului pentru bagaje.
Pasul 20

Scoateți capsele de la сăptușeala laterală a portbagajului. Folosiți o șurubelniță dreaptă.
Pasul 21

Desfaceți căptușeala laterală a portbagajului.
Pasul 22

Scoateți flanșa amortizorului.
Pasul 23

Curățați elementele de fixare ale suportului superior al telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 24

Deșurubați elementul de fixare superior al rulmentului de sarcină amortizor. Utilizați o cheie tubulară №13. Folosiți o cheie cu clichet.

Înlocuirea: flansa amortizor – BMW E60. Profesioniștii recomandă:
Pentru a evita accidentările, susțineți telescopul amortizorului în timp ce desfaceți boțurile de fixare.
Pasul 25

Extrageți bara de sprijin amortizor.

Pasul 26

Montați bara de sprijin amortizor pe dispozitivul special pentru comprimarea arcurilor.

Înlocuirea: flansa amortizor – BMW E60. Sfatul util de la experții AUTODOC:
Rețineți că atunci când utilizați compresorul de arcuri, spirele arcului trebuie prinse în mod sigur, comprimându-l contemporan din partea opusă.Asigurați-vă că poziția arcului în interiorul suportului este corectă.Asigurați-vă că spirele arcurilor au intrat în mod ferm în manivelele de strângere.
Pasul 27

Comprimați arcul.
Pasul 28

Tratați tija telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 29

Deșurubați piulița tijei suportului de amortizare. Utilizați o cheie în combinaţie fixă №18. Folosiți cheia hexagonală nr. H7.
Pasul 30

Îndepărtați suportul superior al barei de sprijin. Folosiți o șurubelniță dreaptă.

Înlocuirea: flansa amortizor – BMW E60. Sfatul util:
Examinați capacul de praf și bara de protecție a amortizorului. Înlocuiți aceste componente în caz de necesitate.
Pasul 31

Curățați locul de montare al suportului telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 32

Instalați un nou element de montaj superior al barei de sprijin amortizor.
Pasul 33

Strângeți șurubul tijei pistonului barei de sprijin amortizor. Utilizați o cheie în combinaţie fixă №18. Folosiți cheia hexagonală nr. H7. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 27 Nm.

Înlocuirea: flansa amortizor – BMW E60. Sfatul util de la experții AUTODOC:
Asigurați-vă că arcul este poziționat corect. Evitați poziționarea incorectă a acestuia.
Pasul 34

Tratați tija telescopului amortizorului. Folosiți unsoare de cupru.

Pasul 35

Decomprimați arcul.
Pasul 36

Scoateți telescopul amortizorului în ansamblu.

Pasul 37

Instalați bara de sprijin amortizor sub arcul roții.
Pasul 38

Înșurubați elementul de fixare superior al rulmentului de sarcină amortizor.

AUTODOC recomandă:
BMW E60 – Pentru evitarea leziunilor, țineți bara de suspensie atunci când înșurubați șuruburile de fixare.
Pasul 39

Înșurubați elementul de fixare superior al barei de sprijin amortizor. Utilizați o cheie tubulară №13. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 28 Nm.
Pasul 40

Instalați flanșa amortizorului.

Pasul 41

Atașați căptușeala laterală a portbagajului.
Pasul 42

Instalați capsele căptușelii laterale a portbagajului.
Pasul 43

Închideți capacul compartimentului pentru bagaje.
Pasul 44

Ridicați partea din spate a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 45

Atașați partea de jos a ansamblului amortizor-arc.

Pasul 46

Instalați șurubul de fixare.
Pasul 47

Strângeți elementul de fixare inferior al barei de sprijin amortizor. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 100 Nm.
Pasul 48

Reinstalați bascula.

Pasul 49

Atașați brațul suspensiei la fuzeta spate.
Pasul 50

Instalați elementul de fixare frontal al brațului.

Pasul 51

Instalați suportul de fixare a cablajului senzorului ABS pe brațul superior.
Pasul 52

Conectați cablajul senzorului ABS.
Pasul 53

Înșurubați elementul de fixare anterior al brațului. Utilizați o cheie în combinaţie fixă №18 (2 bucăți).
Pasul 54

Strângeți elementul de fixare ce unește brațul suspensiei la fuzeta spate. Utilizați o cheie în combinaţie fixă №22. Folosiți Torx T40. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 165 Nm.
Pasul 55

Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 56

Strângeți elementul de fixare față ce unește brațul de control cu subcadrul. Utilizați o cheie în combinaţie fixă №18 (2 bucăți). Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 100 Nm.
Pasul 57

Îndepărtați suportul de sub fuzetă.

AUTODOC recomandă:
Înlocuirea: flansa amortizor – BMW E60. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 58

Tratați toate articulațiile brațului. Tratați elementele de fixare ale amortizorului telescopic. Folosiți unsoare de cupru.

Pasul 59

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 60

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

AUTODOC recomandă:
Înlocuirea: flansa amortizor – BMW E60. După aplicarea spray-ului, așteptați câteva minute.
Pasul 61

Montați roata.

AUTODOC recomandă:
Pentru a evita rănirea, susțineți roata atunci când înșurubați bolțurile de fixare.
Pasul 62

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 63

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 120 Nm.
Pasul 64

Scoateți cricul și opritoarele de roată.
