Important!

Această procedură de înlocuire poate fi utilizată pentru:
BMW 5 Sedan (E39) 520i, BMW 5 Sedan (E39) 525tds, BMW 5 Sedan (E39) 523i, BMW 5 Sedan (E39) 528i, BMW 5 Sedan (E39) 540i, BMW 5 Sedan (E39) 535i, BMW 5 Sedan (E39) 525 td, BMW 5 Sedan (E39) 530 d, BMW 5 Sedan (E39) M5, BMW 5 Sedan (E39) 535i, BMW 5 Sedan (E39) 520 d, BMW 5 Sedan (E39) 525 d, BMW 5 Sedan (E39) 520 i, BMW 5 Sedan (E39) 530 d, BMW 5 Sedan (E39) 525 i, BMW 5 Sedan (E39) 530 i … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

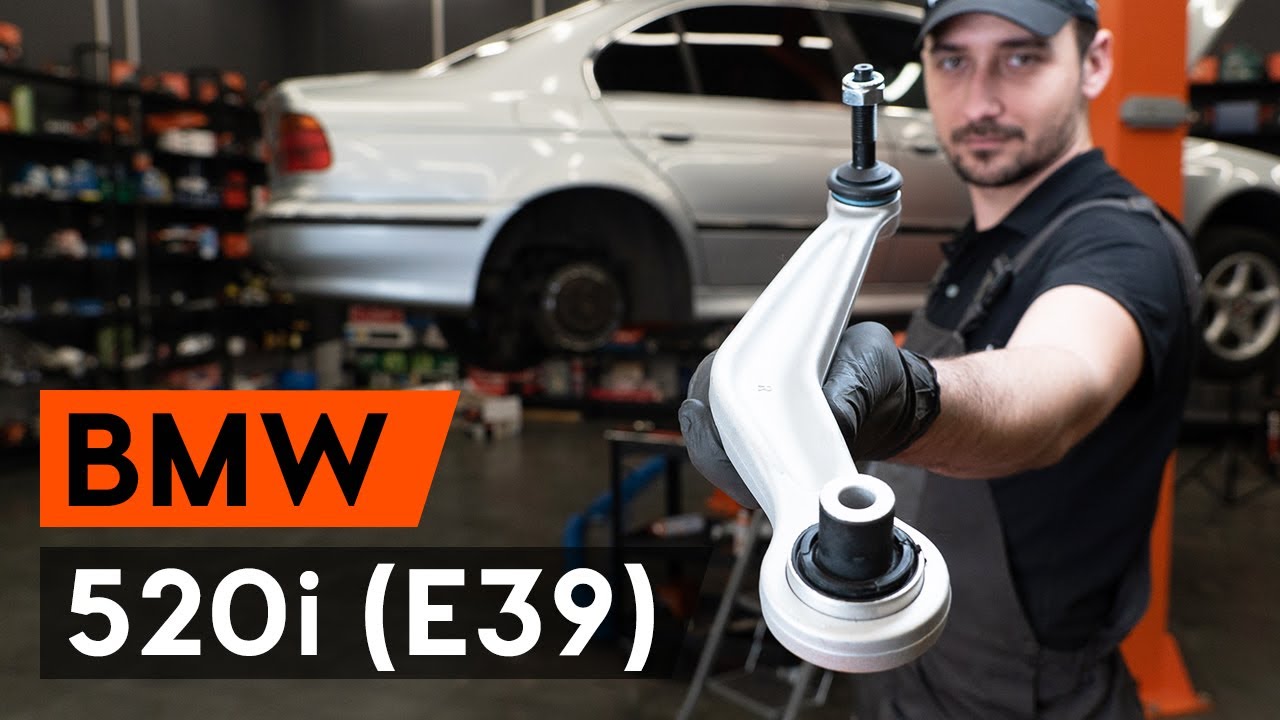

Cum se înlocuiește brat suspensie din spate pe BMW 520i (E39) [TUTORIAL AUTODOC]

Cum să schimbați: brațul superior din spate la BMW E39 | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Brat Suspensie pentru 5 Sedan (E39) și alte modele BMW

Produse alternative:

Brat, suspensie roata

Înlocuirea: brațul superior din spate – BMW E39. Lista sculelor de care veți avea nevoie:

                      Perie de sârmă

                      Spray WD-40

                      Spray curățare frâne

                      Vaselina pe bază de cupru

                      Cheie combinată №16

                      Cheie combinată №22

                      Capăt cheie tubulară nr.10

                      Capăt cheie tubulară nr.16

                      Capăt cheie tubulară nr.22

                      Chei tubulare de impact pentru prezoanele roților №17

                      Cheie cu clichet

                      Cheie dinamometrică

                      Cric hidraulic cutie de viteze

                      Pană blocare roată

Cumpărați instrumente

Înlocuirea: brațul superior din spate – BMW E39. Profesioniștii recomandă:

Procedura de înlocuire este identică pentru brațul de control superior stânga și dreapta.
Toate lucrările trebuiesc făcute cu motorul oprit.

Înlocuirea: brațul superior din spate – BMW E39. Efectuați următorii pași:

Pasul 1

Securizați roțile cu un opritor de roată.
Pasul 2

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 3

Ridicați partea din spate a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 4

Deșurubați bolțurile roților.

AUTODOC recomandă:
Important! Țineți roata atunci când deșurubați șuruburile de fixare. BMW E39
Pasul 5

Scoateți roata.
Pasul 6

Curățați toate articulațiile brațului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 7

Deconectați cablajul senzorului ABS.
Pasul 8

Curățați toate articulațiile brațului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 9

Deșurubați elementul de fixare ce unește brațul de control la fuzeta spate. Utilizați o cheie în combinaţie fixă №22. Utilizați o cheie tubulară №10. Folosiți o cheie cu clichet.
Pasul 10

Deșurubați elementul care fixează brațul pe grindă. Utilizați o cheie în combinaţie fixă №16.
Pasul 11

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 12

Scoateți șurubul de fixare.
Pasul 13

Scoateți brațul superior spate.
Pasul 14

Curățați locurile de montare și filetul brațului de suspensie. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 15

Montați brațul superior spate.

Înlocuirea: brațul superior din spate – BMW E39. AUTODOC recomandă:
În timpul montajului folosiți numai șuruburi și piulițe noi.Nu deteriorați husa suportului sferic.
Pasul 16

Instalați șurubul de fixare.
Pasul 17

Înșurubați dispozitivul de fixare care conectează brațul de control la fuzeta din spate. Utilizați o cheie în combinaţie fixă №22. Utilizați o cheie tubulară №10. Folosiți o cheie cu clichet.
Pasul 18

Strângeți elementul de fixare ce unește brațul suspensiei la fuzeta spate. Utilizați o cheie tubulară №22. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 142 Nm.
Pasul 19

Înșurubați elementul de fixare care conectează bascula subcadrului. Utilizați o cheie în combinaţie fixă №16.
Pasul 20

Strângeți elementul care fixează brațul pe grindă. Utilizați o cheie tubulară №16. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 110 Nm.
Pasul 21

Conectați cablajul senzorului ABS.
Pasul 22

Îndepărtați suportul de sub braț.

AUTODOC recomandă:
BMW E39 – Nu coborâți brusc cricul de transmisie pentru a evita deteriorarea componentelor și a mecanismelor automobilului.
Pasul 23

Tratați toate articulațiile brațului. Folosiți unsoare de cupru.
Pasul 24

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 25

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

Înlocuirea: brațul superior din spate – BMW E39. Sfatul util de la AUTODOC:
După aplicarea spray-ului așteptați câteva minute.
Pasul 26

Montați roata.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când înșurubați șuruburile de fixare la automobil. BMW E39
Pasul 27

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 28

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 120 Nm.
Pasul 29

Scoateți cricul și opritoarele de roată.
