Important!

Această procedură de înlocuire poate fi utilizată pentru:
VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 1.6 FSI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 1.6, VW TOURAN (1T1, 1T2) 2.0 FSI, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI 16V, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 2.0 EcoFuel, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI EcoFuel … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

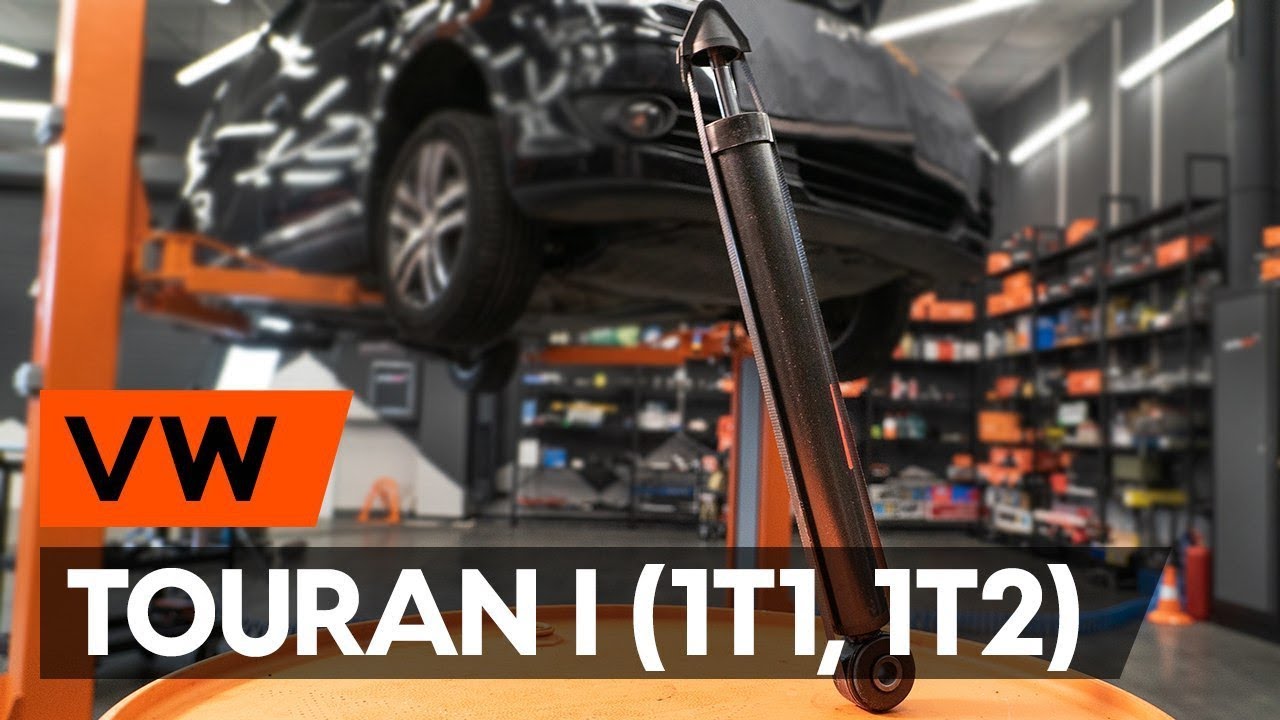

Cum se înlocuiește amortizoare din spate VW TOURAN 1 (1T1, 1T2) [TUTORIAL AUTODOC]

Cum să schimbați: amortizoare din spate la VW Touran 1T1 1T2 | Ghid de înlocuire

Produse alternative:

amortizor

Înlocuirea: amortizoare – VW Touran 1T1 1T2. Sculele de care veți avea nevoie:

                      Perie de sârmă

                      Spray WD-40

                      Spray curățare frâne

                      Vaselina pe bază de cupru

                      Cheie combinată №18

                      Cheie combinată №21

                      Capăt cheie tubulară nr.16

                      Capăt cheie tubulară nr.17

                      Capăt cheie tubulară nr.18

                      Capăt cheie tubulară nr.21

                      Chei tubulare de impact pentru prezoanele roților №17

                      Cheie cu clichet

                      Cheie dinamometrică

                      Ciocan

                      Cheie port tarod

                      Rangă metalică

                      Cheie de amortizoare DD №6

                      Menghină

                      Cric hidraulic cutie de viteze

                      Pană blocare roată

Cumpărați instrumente

Înlocuirea: amortizoare – VW Touran 1T1 1T2. Profesioniștii recomandă:

Ambele amortizoare ale suspensiei spate trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru amortizorul stâng și cel drept a suspensiei spate.
Toate lucrările trebuiesc făcute cu motorul oprit.

Înlocuirea: amortizoare – VW Touran 1T1 1T2. Consecutivitatea recomandată a etapelor:

Pasul 1

Securizați roțile cu un opritor de roată.
Pasul 2

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 3

Ridicați partea din spate a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 4

Deșurubați bolțurile roților.

Înlocuirea: amortizoare – VW Touran 1T1 1T2. Sfatul util:
Pentru a evita accidentările, susțineți roata atunci când deșurubați bolțurile.
Pasul 5

Scoateți roata.
Pasul 6

Curățați toate articulațiile brațului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 7

Puneți un semn pe șurubul de reglare unghi roată.
Pasul 8

Deșurubați elementul care fixează brațul pe grindă. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 9

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 10

Curățați elementul de fixare al sistemului de evacuare. Folosiți spray WD-40.
Pasul 11

Scoateți elementul de fixare al sistemului de evacuare. Folosiți o rangă.
Pasul 12

Scoateți șurubul de fixare. Folosiți o rangă. Folosiți un ciocan.
Pasul 13

Îndepărtați suportul de sub braț.

AUTODOC recomandă:
Înlocuirea: amortizoare – VW Touran 1T1 1T2. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 14

Extrageți arcul.
Pasul 15

Curățați elementele de fixare ale amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 16

Înșurubați elementul de fixare inferior al amortizorului. Utilizați o cheie tubulară №16. Folosiți un port tarod.
Pasul 17

Deșurubați elementul de fixare superior al amortizorului. Utilizați o cheie tubulară №16. Folosiți un port tarod.

Înlocuirea: amortizoare – VW Touran 1T1 1T2. AUTODOC recomandă:
Pentru a evita accidentările, susțineți amortizorul atunci când desfaceți bolțurile.
Pasul 18

Îndepărtați amortizorul.
Pasul 19

Prindeți amortizorul într-o menghină.
Pasul 20

Îndepărtați capacul de protecție al bieletei antiruliu. Folosiți o rangă.
Pasul 21

Curățați elementele de fixare ale tijei amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 22

Îndepărtați elementul de fixare al tijei pistonului amortizorului. Folosiți o cheie de amortizoare DD№6. Utilizați o cheie tubulară №17. Folosiți o cheie cu clichet.
Pasul 23

Îndepărtați bara de sprijin amortizor, scutul de protecție împotriva prafului și tamponul.

Înlocuirea: amortizoare – VW Touran 1T1 1T2. Sfatul util de la AUTODOC:
Examinați capacul de praf și bara de protecție a amortizorului. Înlocuiți aceste componente în caz de necesitate.Înainte de instalare, amortizorul trebuie pompat manual de 3-5 ori.
Pasul 24

Instalați suportul, scutul de protecție împotriva prafului și tamponul pe noul amortizor.
Pasul 25

Înșurubați elementul de fixare superior al tijei amortizorului. Folosiți o cheie de amortizoare DD№6. Utilizați o cheie tubulară №17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 25 Nm.
Pasul 26

Tratați elementul de fixare ale tijei amortizorului. Folosiți unsoare de cupru.
Pasul 27

Montați capacul de protecție al bieletei antiruliu.
Pasul 28

Desfaceți menghina și scoateți amortizorul.
Pasul 29

Curățați suporturile amortizoarelor. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 30

Amplasați amortizorul sub aripa roții și fixați-l.

AUTODOC recomandă:
Important! Țineți amortizorul atunci când înșurubați șuruburile de fixare. VW Touran 1T1 1T2
Pasul 31

Strângeți elementul de fixare superior al amortizorului. Utilizați o cheie tubulară №16. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 50 Nm.+45°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 32

Înșurubați elementul de fixare de jos al amortizorului. Utilizați o cheie tubulară №21. Utilizați o cheie în combinaţie fixă №21.
Pasul 33

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 34

Strângeți elementul de fixare inferior al amortizorului. Utilizați o cheie în combinaţie fixă №21. Utilizați o cheie tubulară №21. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 180 Nm.
Pasul 35

Îndepărtați suportul de sub braț.

AUTODOC recomandă:
VW Touran 1T1 1T2 – Nu coborâți brusc cricul de transmisie pentru a evita deteriorarea componentelor și a mecanismelor automobilului.
Pasul 36

Instalați arcul elicoidal împreună cu suporturile de cauciuc în locurile de montare.
Pasul 37

Curățați locurile de montare și filetul brațului de suspensie. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 38

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 39

Instalați șurubul de fixare.

Înlocuirea: amortizoare – VW Touran 1T1 1T2. Sfatul util de la experții AUTODOC:
Reglați poziția șurubului de aliniere potrivit marcajului.
Pasul 40

Îndepărtați suportul de sub braț.

AUTODOC recomandă:
Înlocuirea: amortizoare – VW Touran 1T1 1T2. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 41

Strângeți elementul de fixare ce unește brațul de control la subcadrul din spate. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 95 Nm.
Pasul 42

Curățați elementul de fixare al sistemului de evacuare. Folosiți spray WD-40.
Pasul 43

Instalați elementul de fixare al sistemului de evacuare.
Pasul 44

Tratați elementele de fixare ale amortizorului. Tratați toate articulațiile brațului. Folosiți unsoare de cupru.
Pasul 45

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 46

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

AUTODOC recomandă:
Înlocuirea: amortizoare – VW Touran 1T1 1T2. După aplicarea spray-ului, așteptați câteva minute.
Pasul 47

Montați roata.

Înlocuirea: amortizoare – VW Touran 1T1 1T2. Experții AUTODOC recomandă:
Pentru a evita rănirea, susțineți roata atunci când înșurubați bolțurile de fixare.
Pasul 48

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 49

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 120 Nm.
Pasul 50

Scoateți cricul și opritoarele de roată.
