Important!

Această procedură de înlocuire poate fi utilizată pentru:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 1.8 TSI … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

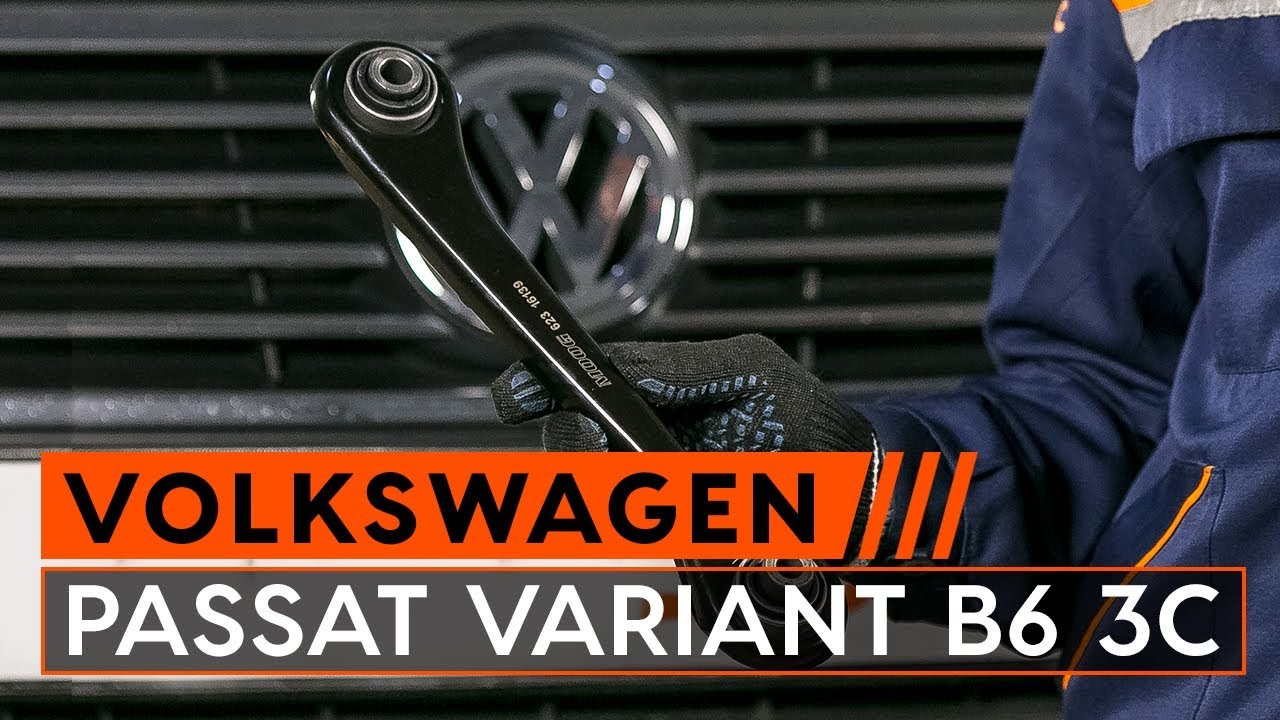

Cum se înlocuiesc braț suspensie roata din spate pe VW PASSAT VARIANT B6 3C [TUTORIAL AUTODOC]

Cum să schimbați: brațul inferior din spate la VW Passat 3C B6 Variant | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Brat Suspensie pentru Passat Variant (3C5) și alte modele VW

Produse alternative:

Brat, suspensie roata

SKCA-0050413 STARK Brat, suspensie roata

92,05 RON

Magazin

QSJ3396S QUINTON HAZELL Brat, suspensie roata

101,57 RON

Magazin

110 273 TOPRAN Brat, suspensie roata

103,12 RON

Magazin

52720 MAPCO Brat, suspensie roata

119,48 RON

Magazin

JTC1400 TRW Brat, suspensie roata

126,03 RON

Magazin

63568 SIDEM Brat, suspensie roata

130,37 RON

Magazin

30 93 2956 SWAG Brat, suspensie roata

132,60 RON

Magazin

116 035 0002 MEYLE Brat, suspensie roata

133,67 RON

Magazin

32956 FEBI BILSTEIN Brat, suspensie roata

139,09 RON

Magazin

35464 01 LEMFÖRDER Brat, suspensie roata

158,23 RON

Magazin

Înlocuirea: brațul inferior din spate – VW Passat Variant B6. Sculele de care veți avea nevoie:

                      Perie de sârmă

                      Spray WD-40

                      Spray curățare frâne

                      Vaselina pe bază de cupru

                      Cheie combinată №18

                      Cheie combinată №21

                      Capăt cheie tubulară nr.18

                      Capăt cheie tubulară nr.21

                      Cap cheie tubulară profil XZN nr.10

                      Chei tubulare de impact pentru prezoanele roților №17

                      Cheie cu clichet

                      Cheie dinamometrică

                      Șurubelniță Dreaptă

                      Rangă metalică

                      Cric hidraulic cutie de viteze

                      Pană blocare roată

Cumpărați instrumente

Înlocuirea: brațul inferior din spate – VW Passat 3C5. Profesioniștii recomandă:

Procedura de înlocuire este identică pentru brațul de control inferior stâng și drept.
Toate lucrările trebuiesc făcute cu motorul oprit.

Înlocuirea: brațul inferior din spate – VW Passat 3C B6 Variant. Utilizați următoarea procedură:

Pasul 1

Securizați roțile cu un opritor de roată.
Pasul 2

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 3

Ridicați partea din spate a vehiculului și fixați-l cu ajutorul unor suporturi.

Pasul 4

Deșurubați bolțurile roților.

Înlocuirea: brațul inferior din spate – VW Passat Variant B6. AUTODOC recomandă:
Pentru a evita accidentările, susțineți roata atunci când deșurubați bolțurile.
Pasul 5

Scoateți roata.
Pasul 6

Curățați toate articulațiile brațului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 7

Deșurubați elementul de fixare ce unește brațul de control la fuzeta spate. Utilizați o cheie în combinaţie fixă №21. Utilizați o cheie tubulară №21. Folosiți o cheie cu clichet.
Pasul 8

Curățați elementele de fixare ale suporturilor bucșelor stabilizatorului. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 9

Deșurubați elementele de fixare ale suporturilor bucșelor stabilizatorului. Folosiți un bit XZN nr.10. Folosiți o cheie cu clichet.
Pasul 10

Deșurubați elementul de fixare ce unește brațul de control la subcadru din spate. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 11

Scoateți șurubul de fixare. Folosiți o șurubelniță dreaptă. Folosiți o rangă.

Pasul 12

Îndepărtați brațul. Folosiți o rangă.
Pasul 13

Instalați un nou braț. Folosiți o rangă.
Pasul 14

Instalați șurubul de fixare. Folosiți o rangă.
Pasul 15

Înșurubați elementul de fixare ce unește brațul de control la subcadrul din spate. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 16

Înșurubați elementele de fixare ale suporturilor bucșelor stabilizatorului. Folosiți un bit XZN nr.10. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 45 Nm.
Pasul 17

Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 18

Strângeți elementul de fixare ce unește brațul suspensiei la fuzeta spate. Utilizați o cheie în combinaţie fixă №21. Utilizați o cheie tubulară №21. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 90 Nm.+90°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 19

Strângeți elementul de fixare ce unește brațul de control la subcadrul din spate. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 95 Nm.
Pasul 20

Îndepărtați suportul de sub fuzetă.

AUTODOC recomandă:
Înlocuirea: brațul inferior din spate – VW Passat 3C5. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 21

Tratați toate articulațiile brațului. Folosiți unsoare de cupru.
Pasul 22

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 23

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

Înlocuirea: brațul inferior din spate – VW Passat 3C B6 Variant. Sfatul util de la AUTODOC:
După aplicarea spray-ului așteptați câteva minute.
Pasul 24

Montați roata.

Înlocuirea: brațul inferior din spate – VW Passat Variant B6. Profesioniștii recomandă:
Pentru a evita rănirea, susțineți roata atunci când înșurubați bolțurile de fixare.
Pasul 25

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 26

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 120 Nm.
Pasul 27

Scoateți cricul și opritoarele de roată.
