Important!

Această procedură de înlocuire poate fi utilizată pentru:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

Cum se înlocuiește brat suspensie din spate pe VW PASSAT B6 (3C5) [TUTORIAL AUTODOC]

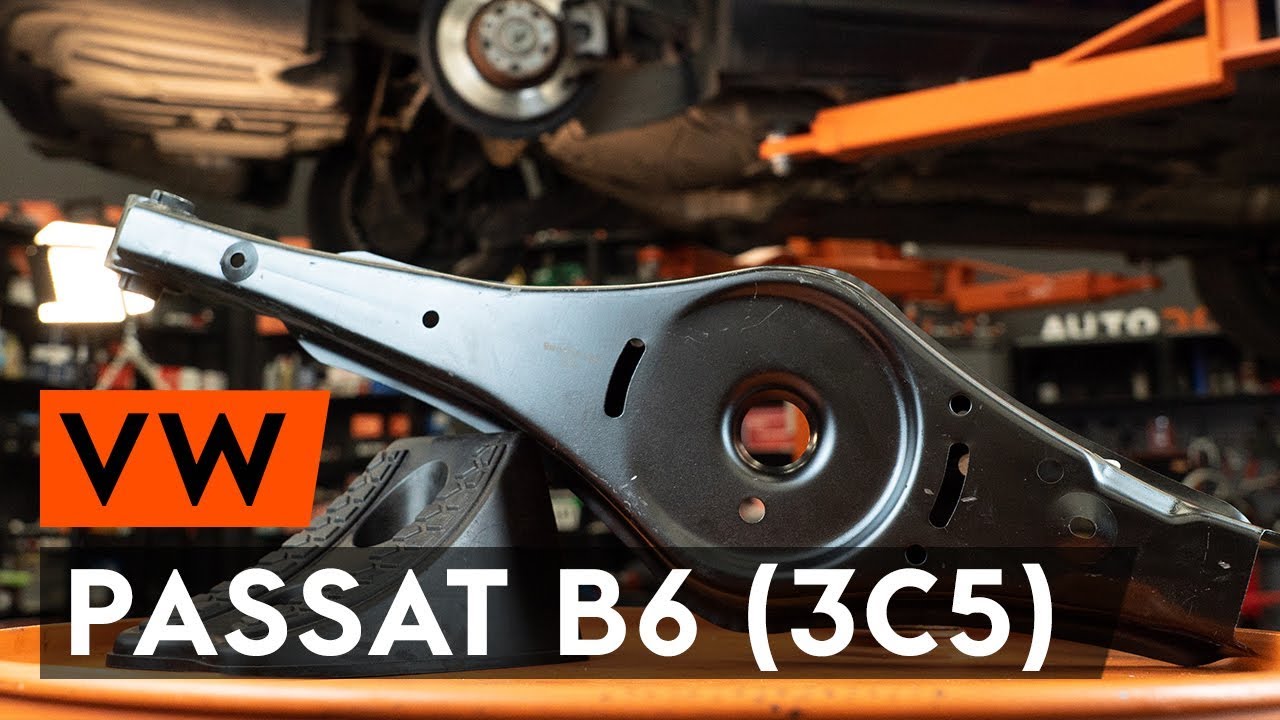

Cum să schimbați: brațul de control inferior al suspensiei din spate la VW Passat 3C B6 Variant | Ghid de înlocuire

Produse alternative:

Brat, suspensie roata

Înlocuirea: brațul de control inferior al suspensiei din spate – VW Passat B6 3C Variant. Lista sculelor de care veți avea nevoie:

                      Perie de sârmă

                      Spray WD-40

                      Spray curățare frâne

                      Vaselina pe bază de cupru

                      Cheie combinată №18

                      Capăt cheie tubulară nr.18

                      Chei tubulare de impact pentru prezoanele roților №17

                      Cheie cu clichet

                      Cheie dinamometrică

                      Cric hidraulic cutie de viteze

                      Pană blocare roată

Cumpărați instrumente

Înlocuirea: brațul de control inferior al suspensiei din spate – Passat 3C5. AUTODOC recomandă:

Procedura de înlocuire este identică pentru brațul de control inferior stâng și drept.
Toate lucrările trebuiesc făcute cu motorul oprit.

Înlocuirea: brațul de control inferior al suspensiei din spate – VW Passat Variant B6. Consecutivitatea recomandată a etapelor:

Pasul 1

Securizați roțile cu un opritor de roată.
Pasul 2

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 3

Ridicați partea din spate a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 4

Deșurubați bolțurile roților.

AUTODOC recomandă:
Important! Țineți roata atunci când deșurubați șuruburile de fixare. Passat B6 3C Variant
Pasul 5

Scoateți roata.
Pasul 6

Curățați toate articulațiile brațului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 7

Puneți un semn pe șurubul de reglare unghi roată.
Pasul 8

Deșurubați elementul care fixează brațul pe grindă. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 9

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 10

Slăbiți dispozitivul de fixare care conectează brațul de comandă la portfuzeta din spate. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 11

Scoateți șurubul de fixare. Folosiți o rangă.
Pasul 12

Îndepărtați suportul de sub braț.

Înlocuirea: brațul de control inferior al suspensiei din spate – VW Passat 3C5. Sfatul util:
Coborâți cricul hidraulic pentru cutia de viteze lent, fără zdruncinături, pentru a evita deteriorarea ansamblurilor și mecanismelor.
Pasul 13

Îndepărtați arcul.
Pasul 14

Deșurubați elementul de fixare ce unește brațul de control cu portfuzeta spate. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 15

Scoateți șurubul de fixare.
Pasul 16

Îndepărtați brațul.

Pasul 17

Curățați locurile de montare și filetul brațului de suspensie. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 18

Instalați un nou braț.

Înlocuirea: brațul de control inferior al suspensiei din spate – Passat B6 3C Variant. Sfatul util de la experții AUTODOC:
În timpul montajului folosiți numai șuruburi și piulițe noi.
Pasul 19

Instalați șurubul de fixare.
Pasul 20

Curățați suporturile arcurilor elicoidale. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 21

Instalați arcul elicoidal împreună cu suporturile de cauciuc în locurile de montare.
Pasul 22

Proptiți brațul. Folosiți o rangă. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 23

Instalați șurubul de fixare.
Pasul 24

Înșurubați elementul de fixare ce unește brațul de control la subcadrul din spate. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.

Înlocuirea: brațul de control inferior al suspensiei din spate – VW Passat Variant B6. Experții AUTODOC recomandă:
Reglați poziția șurubului de aliniere potrivit marcajului.
Pasul 25

Îndepărtați suportul de sub braț.

AUTODOC recomandă:
Înlocuirea: brațul de control inferior al suspensiei din spate – Passat 3C5. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 26

Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 27

Strângeți elementul care fixează brațul pe grindă. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 95 Nm.
Pasul 28

Strângeți elementele de fixare ce unesc brațul de control cu portfuzeta spate. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 90 Nm.+90°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 29

Îndepărtați suportul de sub fuzetă.

Înlocuirea: brațul de control inferior al suspensiei din spate – VW Passat B6 3C Variant. Profesioniștii recomandă:
Coborâți cricul hidraulic pentru cutia de viteze lent, fără zdruncinături, pentru a evita deteriorarea ansamblurilor și mecanismelor.
Pasul 30

Tratați toate articulațiile brațului. Folosiți unsoare de cupru.
Pasul 31

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 32

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

AUTODOC recomandă:
Înlocuirea: brațul de control inferior al suspensiei din spate – Passat 3C5. După aplicarea spray-ului, așteptați câteva minute.
Pasul 33

Montați roata.

Înlocuirea: brațul de control inferior al suspensiei din spate – VW Passat 3C B6 Variant. Sfatul util de la AUTODOC:
Pentru a evita rănirea, susțineți roata atunci când înșurubați bolțurile de fixare.
Pasul 34

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 35

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 120 Nm.
Pasul 36

Scoateți cricul și opritoarele de roată.
