Important!

Această procedură de înlocuire poate fi utilizată pentru:
VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI 4motion … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

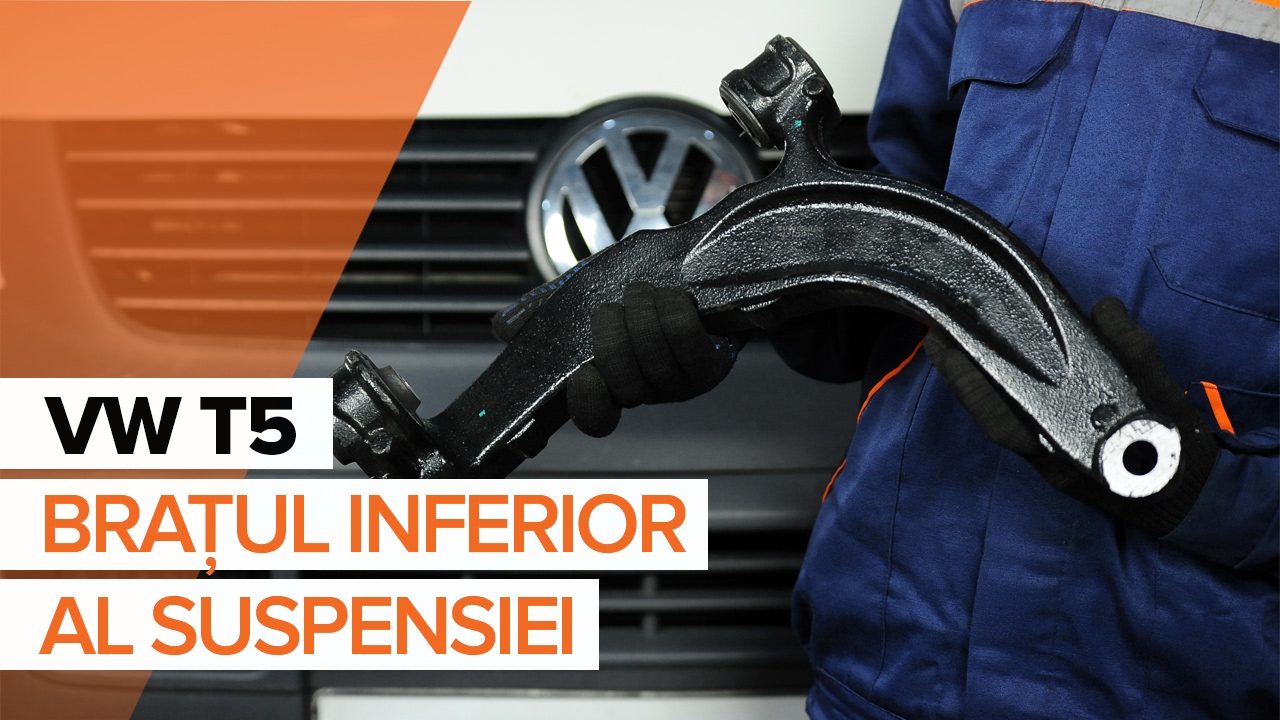

Cum se inlocuiesc brațul inferior al suspensiei de pe față pe VOLKSWAGEN T5 TUTORIAL | AUTODOC

Cum să schimbați: brațul inferior din față la VW Multivan T5 | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Brat Suspensie pentru Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) și alte modele VW

Brat, suspensie roata

Kit brațe

        Brat, suspensie roata pentru VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI motor diesel (136 CP)

        Brat, suspensie roata pentru VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion motor diesel (136 CP)

        Brat, suspensie roata pentru VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 benzina (115 CP)

        Brat, suspensie roata pentru VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 benzina (231 CP)

        Brat, suspensie roata pentru VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI motor diesel (130 CP)

        Brat, suspensie roata pentru VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI motor diesel (174 CP)

        Brat, suspensie roata pentru VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI motor diesel (105 CP)

        Brat, suspensie roata pentru VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 benzina (235 CP)

        Brat, suspensie roata pentru VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 4motion benzina (235 CP)

Înlocuirea: brațul inferior din față – VW Multivan T5. Sculele de care ați avea nevoie:

                        Perie de sârmă

                        Spray WD-40

                        Spray curățare frâne

                        Vaselina pe bază de cupru

                        Lubrifiant ceramic

                        Cheie dinamometrică

                        Cheie combinată №21

                        Capăt cheie tubulară nr.21

                        Capăt cheie tubulară nr.22

                        Chei tubulare de impact pentru prezoanele roților №19

                        Cheie cu clichet

                        Extractor articulații sferice

                        Cric hidraulic cutie de viteze

                        Cheie port tarod

                        Pană blocare roată

Cumpărați instrumente

Înlocuirea: brațul inferior din față – VW Multivan T5. Experții AUTODOC recomandă:

Procedura de înlocuire este identică pentru brațul de control inferior stâng și drept.
Toate lucrările trebuiesc făcute cu motorul oprit.

Înlocuirea: brațul inferior din față – VW Multivan T5. Utilizați următoarea procedură:

Pasul 1

Securizați roțile cu un opritor de roată.
Pasul 2

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #19.
Pasul 3

Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 4

Deșurubați bolțurile roților.

Înlocuirea: flansa amortizor – VW Multivan T5. Experții AUTODOC recomandă:
Pentru a evita accidentările, susțineți roata atunci când deșurubați bolțurile.
Pasul 5

Scoateți roata.
Pasul 6

Curățați toate articulațiile brațului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 7

Deșurubați elementul de fixare ce conectează rotula suspensiei la brațul de control al suspensiei. Utilizați o cheie tubulară №22. Folosiți o cheie cu clichet.
Pasul 8

Decuplați pârghia de comandă inferioară de la fuzetă. Folosiți un extractor pentru articulații sferice.
Pasul 9

Deșurubați elementul de fixare din spate, ce conectează brațul de control la subcadru. Utilizați o cheie în combinaţie fixă №21. Utilizați o cheie tubulară №21. Folosiți o cheie cu clichet. Folosiți un port tarod.
Pasul 10

Scoateți elementul de fixare spate al brațului de control.

Pasul 11

Deșurubați elementul de fixare anterior al brațului. Utilizați o cheie în combinaţie fixă №21. Utilizați o cheie tubulară №21. Folosiți un port tarod. Folosiți o cheie cu clichet.
Pasul 12

Scoateți elementul de fixare față al brațului de control.

Pasul 13

Îndepărtați brațul.
Pasul 14

Curățați locurile de montare și filetul brațului de suspensie. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 15

Instalați un nou braț.

Înlocuirea: brațul inferior din față – VW Multivan T5. Profesioniștii recomandă:
În timpul montajului folosiți numai șuruburi și piulițe noi.
Pasul 16

Instalați elementele de fixare ale brațului de control.
Pasul 17

Cuplați pârghia de comandă inferioară la fuzetă.

Pasul 18

Strângeți elementele de fixare care unesc articulația sferică cu pârghia de comandă. Utilizați o cheie tubulară №22. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 60 Nm.+90°
Pasul 19

Sprijiniți pârghia de comandă. Folosiți un cric hidraulic pentru cutia de viteze.

AUTODOC recomandă:
Pentru a strânge corect elementele de fixare, trebuie să ridicați cu cricul componentele suspensiei în poziția lor de lucru.
Pasul 20

Strângeți elementul de fixare față ce unește brațul de control cu subcadrul. Utilizați o cheie în combinaţie fixă №21. Utilizați o cheie tubulară №21. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 110 Nm.+120°
Pasul 21

Strângeți elementul de fixare spate al brațului cu subcadrul caroseriei. Utilizați o cheie în combinaţie fixă №21. Utilizați o cheie tubulară №21. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 110 Nm.+120°
Pasul 22

Scoateți suportul de sub pârghia de comandă.

AUTODOC recomandă:
Înlocuirea: ansamblu telescop arc – VW Multivan T5. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 23

Tratați toate articulațiile brațului. Folosiți unsoare de cupru.
Pasul 24

Tratați suprafața unde discul de frână intră în contact cu janta. Utilizați lubrifiant ceramic.
Pasul 25

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

AUTODOC recomandă:
Înlocuirea: flansa amortizor – VW Multivan T5. După aplicarea spray-ului, așteptați câteva minute.
Pasul 26

Montați roata.

AUTODOC recomandă:
Pentru a evita rănirea, susțineți roata atunci când înșurubați bolțurile de fixare.
Pasul 27

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #19.
Pasul 28

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #19. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 180 Nm.
Pasul 29

Scoateți cricul și opritoarele de roată.
