Important!

Această procedură de înlocuire poate fi utilizată pentru:
BMW 3 Coupe (E92) 325i, BMW 3 Coupe (E92) 330i, BMW 3 Coupe (E92) 320i, BMW 3 Coupe (E92) 320 d, BMW 3 Coupe (E92) 320 i, BMW 3 Coupe (E92) 330i, BMW 3 Coupe (E92) 320 d, BMW 3 Coupe (E92) 320 d, BMW 3 Coupe (E92) 330 d, BMW 3 Coupe (E92) 325i, BMW 3 Coupe (E92) 330d, BMW 3 Coupe (E92) 320 d … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

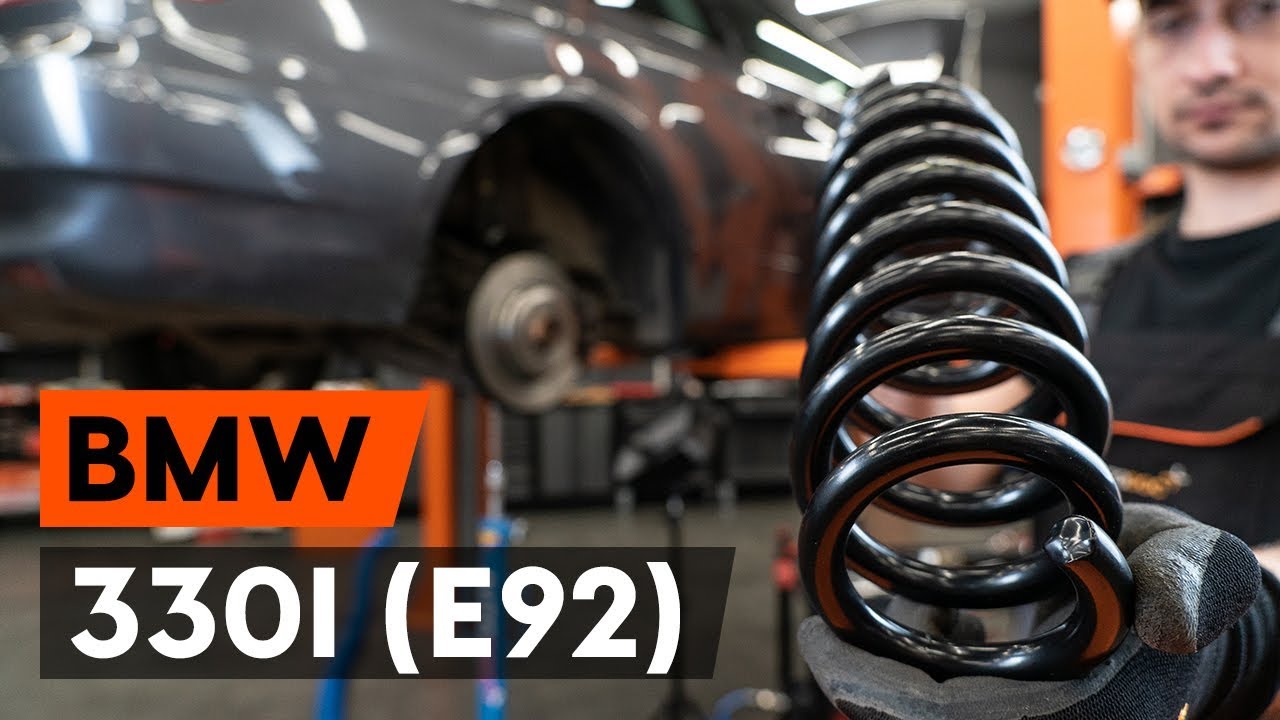

Cum se înlocuiește arc de suspensie din spate BMW 330i 3 (E92) [TUTORIAL AUTODOC]

Cum să schimbați: arc spiral din spate la BMW E92 | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Arc spirala pentru 3 Coupe (E92) și alte modele BMW

Produse alternative:

Arc spiral

Înlocuirea: arc spiral – BMW E92. Sculele de care veți avea nevoie:

                      Perie de sârmă

                      Spray WD-40

                      Spray curățare frâne

                      Vaselina pe bază de cupru

                      Cheie combinată №18

                      Capăt cheie tubulară nr.17

                      Capăt cheie tubulară nr.18

                      Capăt cheie tubulară nr.21

                      Chei tubulare de impact pentru prezoanele roților №17

                      Cheie cu clichet

                      Cheie dinamometrică

                      Cheie port tarod

                      Poanson

                      Ciocan cu cap moale

                      Rangă metalică

                      Presă pentru arcuri

                      Cric hidraulic cutie de viteze

                      Pană blocare roată

Cumpărați instrumente

Înlocuirea: arc spiral – BMW E92. Sfatul util de la experții AUTODOC:

Ambele arcuri elicoidale ale suspensiei spate trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru arcul elicoidal stâng și cel drept a suspensiei spate.
Vă rugăm să rețineți: toate lucrările la automobilul - BMW E92 - trebuie efectuate cu motorul oprit.

Înlocuiți în următoarea ordine:

Pasul 1

Securizați roțile cu un opritor de roată.

Pasul 2

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 3

Ridicați partea din spate a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 4

Deșurubați bolțurile roților.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când deșurubați șuruburile de fixare. BMW E92
Pasul 5

Scoateți roata.
Pasul 6

Instalați presa de arcuri pe arc.

Înlocuirea: arc spiral – BMW E92. Profesioniștii recomandă:
Folosiți adaptoare și elemente de prindere de dimensiunea corespunzătoare.Buclele arcului trebuie fixate bine în presa de arcuri.Folosiți prese de arcuri de calitate.
Pasul 7

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 8

Comprimați arcul.

Înlocuirea: arc spiral – BMW E92. AUTODOC recomandă:
Comprimați presa de arcuri până când aveți suficient spațiu ca să scoateți arcul. Nu comprimați instrumentul până la capăt: buclele arcului nu trebuie să se atingă între ele. Atenție! Arcul se comprimă cu o forță foarte mare, ceea ce înseamnă că, în caz de desprindere, îndreptându-se, ar putea provoca traume.
Pasul 9

Înșurubați elementul de fixare inferior al amortizorului. Utilizați o cheie tubulară №17.
Pasul 10

Îndepărtați suportul de sub braț.

AUTODOC recomandă:
Înlocuirea: arc spiral – BMW E92. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 11

Curățați toate articulațiile brațului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 12

Puneți un semn pe șurubul de reglare unghi roată.
Pasul 13

Deșurubați elementul de fixare ce unește brațul de control la subcadru din spate. Utilizați o cheie tubulară №18. Utilizați o cheie tubulară №21. Folosiți o cheie cu clichet. Folosiți un port tarod.
Pasul 14

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 15

Scoateți șurubul de fixare. Folosiți un punctator. Folosiți un ciocan de cauciuc.
Pasul 16

Lăsați în jos cricul suport hidraulic cu aproximativ 10-15 cm.

AUTODOC recomandă:
BMW E92 – Nu coborâți brusc cricul de transmisie pentru a evita deteriorarea componentelor și a mecanismelor automobilului.
Pasul 17

Trageți în jos brațul de control al suspensiei. Scoateți arcul elicoidal împreună cu presa de arcuri.

Înlocuirea: arc spiral – BMW E92. AUTODOC recomandă:
În timp ce arcul este comprimat, nu realizați nici o acțiune asupra lui.
Pasul 18

Scoateți înălțătorul din cauciuc al arcului.
Pasul 19

Slăbiți arcul elicoidal.
Pasul 20

Îndepărtați arcul.
Pasul 21

Instalați un arc elicoidal nou pe presa de arcuri.

Înlocuirea: arc spiral – BMW E92. Sfatul util:
Folosiți adaptoare și elemente de prindere de dimensiunea corespunzătoare.
Pasul 22

Comprimați arcul.
Pasul 23

Instalați înălțătorul din cauciuc pe noul arc elicoidal.
Pasul 24

Curățați suporturile arcurilor elicoidale. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 25

Trageți în jos brațul de control al suspensiei. Montați arcul.

AUTODOC recomandă:
Asigurați-vă că arcul elicoidal este poziționat corect în suporturile sale.
Pasul 26

Curățați locurile de montare și filetul brațului de suspensie. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 27

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 28

Instalați șurubul de fixare. Folosiți o rangă.
Pasul 29

Îndepărtați suportul de sub braț.

AUTODOC recomandă:
Înlocuirea: arc spiral – BMW E92. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 30

Scoateți presa de arcuri.
Pasul 31

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 32

Înșurubați elementul de fixare de jos al amortizorului. Utilizați o cheie tubulară №17.
Pasul 33

Strângeți elementul de fixare ce unește brațul de control la subcadrul din spate. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №21. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 165 Nm.

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 34

Strângeți elementul de fixare inferior al amortizorului. Utilizați o cheie tubulară №17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 60 Nm.
Pasul 35

Îndepărtați suportul de sub braț.

AUTODOC recomandă:
BMW E92 – Nu coborâți brusc cricul de transmisie pentru a evita deteriorarea componentelor și a mecanismelor automobilului.
Pasul 36

Tratați toate articulațiile brațului. Folosiți unsoare de cupru.

Pasul 37

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 38

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

AUTODOC recomandă:
După aplicarea spray-ului așteptați câteva minute.
Pasul 39

Montați roata.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când înșurubați șuruburile de fixare la automobil. BMW E92
Pasul 40

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 41

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 120 Nm.
Pasul 42

Scoateți cricul și opritoarele de roată.
