Important!

Această procedură de înlocuire poate fi utilizată pentru:
FIAT PUNTO (188) 1.4, FIAT PUNTO (188) 1.3 JTD 16V, FIAT PUNTO (188) 1.2 16V 80 (188.233, .235, .253, .255, .333, .353, .639,... … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

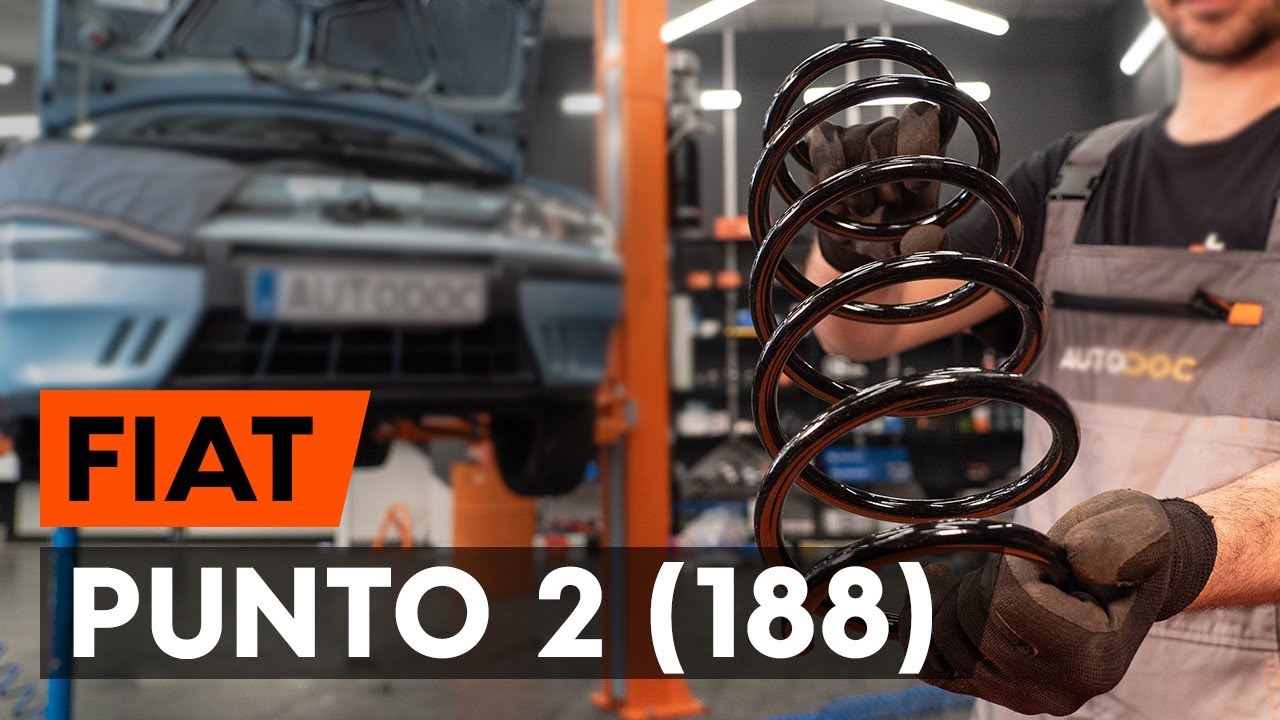

Cum se înlocuiește arc de suspensie din față pe FIAT PUNTO 2 (188) [TUTORIAL AUTODOC]

Cum să schimbați: arc spiral din față la Fiat Punto 188 | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Arc spirala pentru PUNTO (188) și alte modele FIAT

Produse alternative:

Arc spiral

Înlocuirea: arc spiral – Fiat Punto 188. Sculele de care ați avea nevoie:

                      Perie de sârmă

                      Spray WD-40

                      Spray curățare frâne

                      Vaselina pe bază de cupru

                      Cheie combinată №17

                      Cheie combinată №27

                      Bit HEX nr. H6.

                      Capăt cheie tubulară nr.12

                      Capăt cheie tubulară nr.15

                      Capăt cheie tubulară nr.17

                      Capăt cheie tubulară nr.19

                      Chei tubulare de impact pentru prezoanele roților №19

                      Cheie cu clichet

                      Cheie dinamometrică

                      Cheie port tarod

                      Rangă metalică

                      Presă hidraulică pentru arcuri

                      Cric hidraulic cutie de viteze

                      Huse de protecție aripi / frontală

                      Pană blocare roată

Cumpărați instrumente

Înlocuirea: arc spiral – Fiat Punto 188. Sfatul util de la experții AUTODOC:

Ambele arcuri elicoidale ale suspensiei frontale trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru arcul elicoidal stâng și cel drept a suspensiei frontale.
Vă rugăm să rețineți: toate lucrările la automobilul - Fiat Punto 188 - trebuie efectuate cu motorul oprit.

Înlocuiți în următoarea ordine:

Pasul 1

Deschideți capota motorului.
Pasul 2

Folosiți o husă de protecție pentru a evita deteriorarea vopselei și a plasticului mașinii.
Pasul 3

Curățați elementele de fixare ale suportului superior al telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 4

Slăbiți elementul de fixare superior al suportului telescopului amortizor. Folosiți cheia hexagonală nr. H6. Utilizați o cheie tubulară №19. Folosiți o cheie cu clichet.
Pasul 5

Securizați roțile cu un opritor de roată.
Pasul 6

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #19.
Pasul 7

Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 8

Deșurubați bolțurile roților.

Înlocuirea: arc spiral – Fiat Punto 188. AUTODOC recomandă:
Pentru a evita accidentările, susțineți roata atunci când deșurubați bolțurile.
Pasul 9

Scoateți roata.
Pasul 10

Curățați elementele de fixare ce unesc furtunul de frână la telescopul amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 11

Decuplați elementul de fixare al furtunului de frână de la bara de sprijin amortizor. Utilizați o cheie tubulară №12. Folosiți o cheie cu clichet.
Pasul 12

Desprindeți furtunul de frână de la telescopul amortizorului.
Pasul 13

Curățați elementele de fixare care unesc telescopul amortizorului de portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 14

Deșurubați elementul de fixare inferior care unește telescopul amortizorului de portfuzetă. Utilizați o cheie tubulară №17. Folosiți un port tarod.
Pasul 15

Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 16

Scoateți șuruburile de fixare. Folosiți o rangă.
Pasul 17

Decuplați fuzeta de la bara de sprijin amortizor. Folosiți o rangă.
Pasul 18

Deșurubați elementul de fixare superior al rulmentului de sarcină amortizor. Utilizați o cheie tubulară №19.

AUTODOC recomandă:
Important! Țineți suportul amortizorului atunci când deșurubați șuruburile de fixare. Fiat Punto 188
Pasul 19

Extrageți bara de sprijin amortizor.
Pasul 20

Montați bara de sprijin amortizor pe dispozitivul special pentru comprimarea arcurilor.

Înlocuirea: arc spiral – Fiat Punto 188. Experții AUTODOC recomandă:
Rețineți că atunci când utilizați compresorul de arcuri, spirele arcului trebuie prinse în mod sigur, comprimându-l contemporan din partea opusă.Asigurați-vă că poziția arcului în interiorul suportului este corectă.Asigurați-vă că spirele arcurilor au intrat în mod ferm în manivelele de strângere.
Pasul 21

Comprimați arcul.
Pasul 22

Deșurubați piulița tijei suportului de amortizare. Folosiți cheia hexagonală nr. H6. Utilizați o cheie în combinaţie fixă №27. Folosiți o cheie cu clichet.
Pasul 23

Îndepărtați suportul superior al barei de sprijin.
Pasul 24

Slăbiți arcul elicoidal.
Pasul 25

Îndepărtați arcul.
Pasul 26

Îndepărtați capacul de praf și bara de protecție a amortizorului.

AUTODOC recomandă:
Înlocuirea: arc spiral – Fiat Punto 188. Verificați cu atenție suportul, burduful de protecție și limitatorul de șoc al amortizorului. Înlocuiți dacă este necesar.
Pasul 27

Montați arcul pe amortizor.
Pasul 28

Comprimați arcul.
Pasul 29

Instalați scutul de protecție contra prafului și limitatorul de săgeată dinamică pe noul amortizor.
Pasul 30

Instalați suportul superior și rulmentul suportului.
Pasul 31

Strângeți șurubul tijei pistonului barei de sprijin amortizor. Folosiți cheia hexagonală nr. H6. Utilizați o cheie în combinaţie fixă №27. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 59 Nm.

Înlocuirea: arc spiral – Fiat Punto 188. Sfatul util:
Asigurați-vă că arcul este poziționat corect. Evitați poziționarea incorectă a acestuia.
Pasul 32

Decomprimați arcul.
Pasul 33

Scoateți telescopul amortizorului în ansamblu.
Pasul 34

Instalați bara de sprijin amortizor sub arcul roții.
Pasul 35

Înșurubați elementul de fixare superior al rulmentului de sarcină amortizor. Nu îl strângeți.

AUTODOC recomandă:
Fiat Punto 188 – Pentru evitarea leziunilor, țineți bara de suspensie atunci când înșurubați șuruburile de fixare.
Pasul 36

Tratați locul de montare al telescopului amortizorului pe portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 37

Fixați bara de sprijin amortizor pe fuzetă.
Pasul 38

Instalați șuruburile de fixare.
Pasul 39

Îndepărtați suportul de sub fuzetă.

AUTODOC recomandă:
Fiat Punto 188 – Nu coborâți brusc cricul de transmisie pentru a evita deteriorarea componentelor și a mecanismelor automobilului.
Pasul 40

Înșurubați elementele de fixare ce unesc ansamblu amortizor la portfuzetă. Utilizați o cheie tubulară №15. Utilizați o cheie în combinaţie fixă №17.
Pasul 41

Strângeți elementele de fixare de jos ce unesc telescopul amortizorului de portfuzetă. Utilizați o cheie tubulară №15. Utilizați o cheie în combinaţie fixă №17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 75 Nm.
Pasul 42

FIxați pe suport furtunul sistemului de frânare.
Pasul 43

Strângeți elementul de fixare ale furtunului de frână. Utilizați o cheie tubulară №12. Folosiți o cheie cu clichet.
Pasul 44

Tratați elementele de fixare ale amortizorului telescopic. Folosiți unsoare de cupru.
Pasul 45

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 46

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

Înlocuirea: arc spiral – Fiat Punto 188. Sfatul util de la experții AUTODOC:
După aplicarea spray-ului așteptați câteva minute.
Pasul 47

Montați roata.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când înșurubați șuruburile de fixare la automobil. Fiat Punto 188
Pasul 48

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #19.
Pasul 49

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 86 Nm.
Pasul 50

Înșurubați elementul de fixare superior al barei de sprijin amortizor. Utilizați o cheie tubulară №19. Folosiți cheia hexagonală nr. H6. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 59 Nm.
Pasul 51

Tratați elementele de fixare ale amortizorului telescopic. Folosiți unsoare de cupru.
Pasul 52

Scoateți cricul și opritoarele de roată.
Pasul 53

Îndepărtați husa de protecție.
Pasul 54

Închideți capota.
