Cum să schimbați: ansamblu telescop arc din față la Toyota RAV4 II | Ghid de înlocuire

descărcări: 0

Vizualizările: 20

Important!

Această procedură de înlocuire poate fi utilizată pentru:
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_) … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

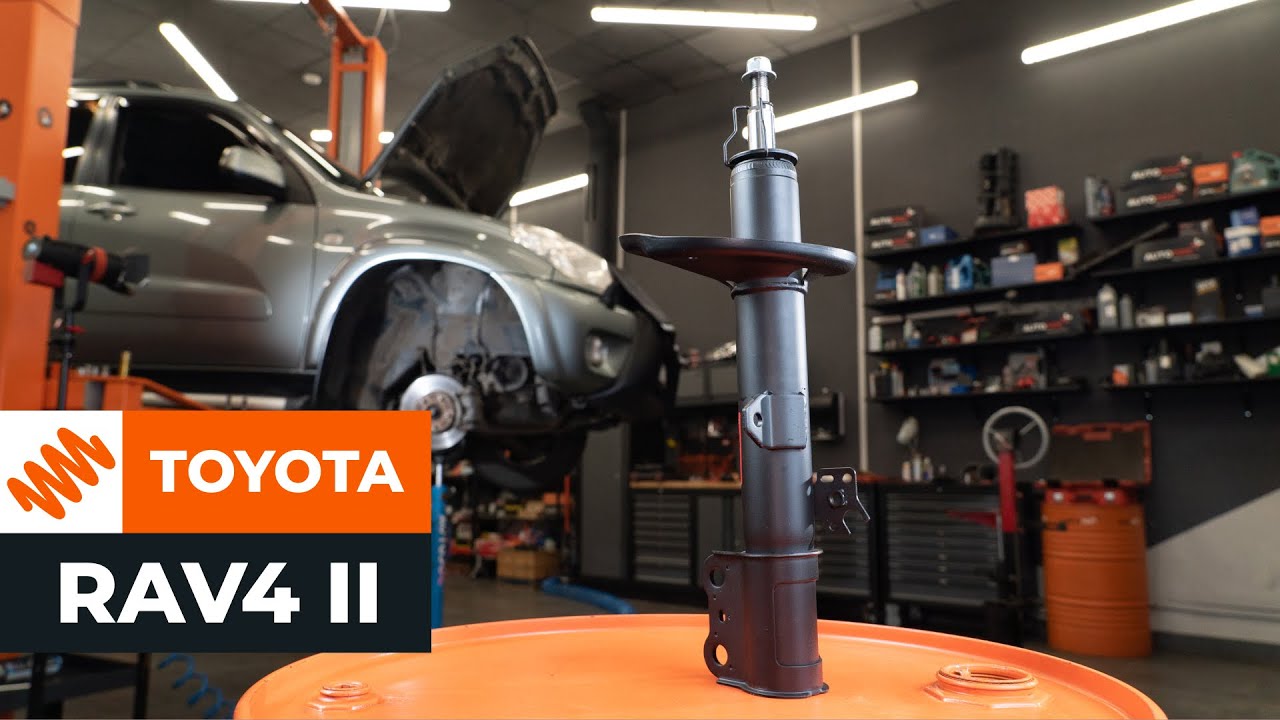

Cum se înlocuiește telescopul amortizorului din față TOYOTA RAV4 II [TUTORIAL AUTODOC]

Cum să schimbați: ansamblu telescop arc din față la Toyota RAV4 II | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Amortizor pentru RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) și alte modele TOYOTA

Produse alternative:

amortizor

Înlocuirea: ansamblu telescop arc – Toyota RAV4 II. Lista sculelor de care veți avea nevoie:

                      Perie de sârmă

                      Spray WD-40

                      Spray curățare frâne

                      Lubrifiant ceramic

                      Vaselina pe bază de cupru

                      Cheie dinamometrică

                      Cheie combinată №19

                      Capăt cheie tubulară nr.12

                      Capăt cheie tubulară nr.14

                      Capăt cheie tubulară nr.19

                      Capăt cheie tubulară nr.22

                      Cheie tubulară piuliță amortizor de 19 mm

                      Chei tubulare de impact pentru prezoanele roților №19

                      Bit HEX nr. H6.

                      Cheie cu clichet

                      Rangă metalică

                      Cric hidraulic cutie de viteze

                      Huse de protecție aripi / frontală

                      Pană blocare roată

Cumpărați instrumente

Înlocuirea: ansamblu telescop arc – Toyota RAV4 II. Sfatul util de la experții AUTODOC:

Ambele telescoape ale amortizoarelor suspensiei frontale trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru telescopul de amortizor stânga și cel de dreapta a suspensiei frontale.
Vă rugăm să rețineți: toate lucrările la automobilul - Toyota RAV4 II - trebuie efectuate cu motorul oprit.

Efectuați înlocuirea în următoarea ordine:

Pasul 1

Deschideți capota motorului.
Pasul 2

Folosiți o husă de protecție pentru a evita deteriorarea vopselei și a plasticului mașinii.
Pasul 3

Scoateți capacul de pe suportul jambei amortizorului. Folosiți o rangă.
Pasul 4

Curățați tija pistonului jambei. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 5

Slăbiți piulița tijei brațul suspensiei. Nu o deșurubați complet. Utilizați o cheie tubulară №22. Folosiți o cheie cu clichet.
Pasul 6

Curățați elementele de fixare ale suportului superior al telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 7

Slăbiți elementele de fixare superioare ale suportului amortizorului. Utilizați o cheie tubulară №14. Folosiți o cheie cu clichet.

Înlocuirea: ansamblu telescop arc – Toyota RAV4 II. Sfatul util de la AUTODOC:
Nu deșurubați complet elementele de fixare superioare, deoarece acestea pot fixa și alte componente ale suspensiei.
Pasul 8

Securizați roțile cu un opritor de roată.
Pasul 9

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #19.
Pasul 10

Ridicați automobilul.

Înlocuirea: ansamblu telescop arc – Toyota RAV4 II. Experții AUTODOC recomandă:
Dacă utilizați un cric, asigurați-vă că acesta este poziționat pe o suprafață plană, fără nicio neregularitate.Asigurați-vă că fixați sigur și suplimentar automobilul cu caprele de susținere.
Pasul 11

Deșurubați bolțurile roților.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când deșurubați șuruburile de fixare. Toyota RAV4 II
Pasul 12

Scoateți roata.
Pasul 13

Curățați elementul de fixare al bieletei antiruliu. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 14

Deșurubați elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului. Utilizați o cheie tubulară №14. Folosiți o cheie cu clichet.
Pasul 15

Îndepărtați tija de stabilizare transversală. Folosiți o rangă.

AUTODOC recomandă:
Verificați strea manșoanelor de suport ale stabilizatorului. În caz de necesitate - înlocuiți componenta.
Pasul 16

Curățați elementul de fixare care unește suportul furtunului de frână de jamba suspensiei. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 17

Deșurubați elementul de fixare care unește suportul furtunului de frână de jamba suspensiei. Utilizați o cheie tubulară №12. Folosiți o cheie cu clichet.
Pasul 18

Demontați suportul furtunului de frână.
Pasul 19

Curățați elementele de fixare care unesc telescopul amortizorului de portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 20

Deșurubați elementele de fixare care unesc suportul amortizorului cu port-fuzeta. Utilizați o cheie în combinaţie fixă №19. Utilizați o cheie tubulară №19. Folosiți o cheie cu clichet.
Pasul 21

Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 22

Scoateți șuruburile de fixare.
Pasul 23

Decuplați fuzeta de la bara de sprijin amortizor.
Pasul 24

Deșurubați elementele de fixare de sus ale telescopului amortizorului.

AUTODOC recomandă:
Important! Țineți suportul amortizorului atunci când deșurubați șuruburile de fixare. Toyota RAV4 II
Pasul 25

Extrageți bara de sprijin amortizor.
Pasul 26

Fixați suportul amortizorului pe dispozitivul de compresare a arcului.

AUTODOC recomandă:
Rețineți că atunci când utilizați compresorul de arcuri, spirele arcului trebuie prinse în mod sigur, comprimându-l contemporan din partea opusă.Asigurați-vă că poziția arcului în interiorul suportului este corectă.Asigurați-vă că spirele arcurilor au intrat în mod ferm în manivelele de strângere.
Pasul 27

Comprimați arcul.
Pasul 28

Deșurubați piulița tijei suportului de amortizare. Utilizați o cheie tubulară №22. Folosiți o cheie cu clichet.
Pasul 29

Îndepărtați suportul superior al barei de sprijin.
Pasul 30

Îndepărtați capacul de praf și bara de protecție a amortizorului.

AUTODOC recomandă:
Înlocuirea: ansamblu telescop arc – Toyota RAV4 II. Verificați cu atenție suportul, burduful de protecție și limitatorul de șoc al amortizorului. Înlocuiți dacă este necesar.
Pasul 31

Slăbiți arcul elicoidal.
Pasul 32

Îndepărtați arcul.
Pasul 33

Demontați vechiul amortizor de la presa hidraulică pentru arcuri.

Înlocuirea: ansamblu telescop arc – Toyota RAV4 II. Profesioniștii recomandă:
Înainte de instalare, amortizorul trebuie pompat manual de 3-5 ori.
Pasul 34

Instalați noul amortizor pe presa hidraulică pentru arcuri.
Pasul 35

Montați arcul pe amortizor.
Pasul 36

Comprimați arcul.
Pasul 37

Instalați scutul de protecție contra prafului și limitatorul de săgeată dinamică pe noul amortizor.
Pasul 38

Instalați suportul superior și rulmentul suportului.
Pasul 39

Strângeți șurubul tijei pistonului barei de sprijin amortizor. Folosiți o cheie tubulară piuliță amortizor de 19 mm. Folosiți cheia hexagonală nr. H6. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 47 Nm.

AUTODOC recomandă:
Asigurați-vă că arcul este poziționat corect. Evitați poziționarea incorectă a acestuia.
Pasul 40

Decomprimați arcul.
Pasul 41

Tratați tija telescopului amortizorului. Folosiți unsoare de cupru.
Pasul 42

Instalați capacul pe suportul jambei amortizorului.
Pasul 43

Scoateți telescopul amortizorului în ansamblu.
Pasul 44

Curățați locurile de montare ale telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 45

Curățați elementul de fixare al bieletei antiruliu. Folosiți o perie de sârmă.
Pasul 46

Tratați elementul de fixare care unește tija barei stabilizatoare de jamba suspensiei. Folosiți unsoare de cupru.

Pasul 47

Instalați bara de sprijin amortizor sub arcul roții.
Pasul 48

Securizați elementele de fixare superioare ale telescopului amortizorului. Nu îl strângeți.

AUTODOC recomandă:
Toyota RAV4 II – Pentru evitarea leziunilor, țineți bara de suspensie atunci când înșurubați șuruburile de fixare.
Pasul 49

Fixați bara de sprijin amortizor pe fuzetă.
Pasul 50

Instalați șuruburile de fixare.
Pasul 51

Strângeți elementele de fixare inferioare ale jambei suspensiei. Utilizați o cheie în combinaţie fixă №19. Utilizați o cheie tubulară №19. Folosiți o cheie cu clichet.
Pasul 52

Îndepărtați suportul de sub fuzetă.

AUTODOC recomandă:
Înlocuirea: ansamblu telescop arc – Toyota RAV4 II. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 53

Instalați suportul furtunului de frână.
Pasul 54

Strângeți elementul de fixare care unește suportul furtunului de frână de jamba suspensiei. Utilizați o cheie tubulară №12. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 10 Nm.
Pasul 55

Montați bieleta antiruliu transversală. Folosiți o rangă.
Pasul 56

Înșurubați elementul de fixare care unește bieleta antiruliu de jamba suspensiei. Utilizați o cheie tubulară №14. Folosiți o cheie cu clichet.
Pasul 57

Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 58

Strângeți elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului. Utilizați o cheie tubulară №14. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 44 Nm.
Pasul 59

Strângeți elementele de fixare de jos ce unesc telescopul amortizorului de portfuzetă. Utilizați o cheie în combinaţie fixă №19. Utilizați o cheie tubulară №19. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 143 Nm.
Pasul 60

Îndepărtați suportul de sub fuzetă.

AUTODOC recomandă:
Coborâți cricul hidraulic pentru cutia de viteze lent, fără zdruncinături, pentru a evita deteriorarea ansamblurilor și mecanismelor.
Pasul 61

Tratați elementul de fixare care unește tija barei stabilizatoare de jamba suspensiei. Folosiți unsoare de cupru.

Pasul 62

Tratați elementele de fixare inferioare care unesc jamba suspensiei de portfuzetă. Folosiți unsoare de cupru.

Pasul 63

Tratați elementul de fixare care unește suportul furtunului de frână de jamba suspensiei. Folosiți unsoare de cupru.

Pasul 64

Curățați locul de montare al jantei roții. Folosiți o perie de sârmă.
Pasul 65

Tratați suprafața unde discul de frână intră în contact cu janta. Utilizați lubrifiant ceramic.
Pasul 66

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

AUTODOC recomandă:
Înlocuirea: ansamblu telescop arc – Toyota RAV4 II. După aplicarea spray-ului, așteptați câteva minute.
Pasul 67

Montați roata.

AUTODOC recomandă:
Important! Țineți roata atunci când înșurubați șuruburile de fixare. Toyota RAV4 II
Pasul 68

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #19.
Pasul 69

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #19. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 103 Nm.
Pasul 70

Scoateți cricul și opritoarele de roată.

Pasul 71

Strângeți elementele de fixare de sus ale telescopului amortizorului. Utilizați o cheie tubulară №54. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 50 Nm.
Pasul 72

Tratați elementele de fixare ale amortizorului telescopic. Folosiți unsoare de cupru.

Pasul 73

Îndepărtați husa de protecție.
Pasul 74

Închideți capota.
