Important!

Această procedură de înlocuire poate fi utilizată pentru:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 (ACA36, ACA38), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30) … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

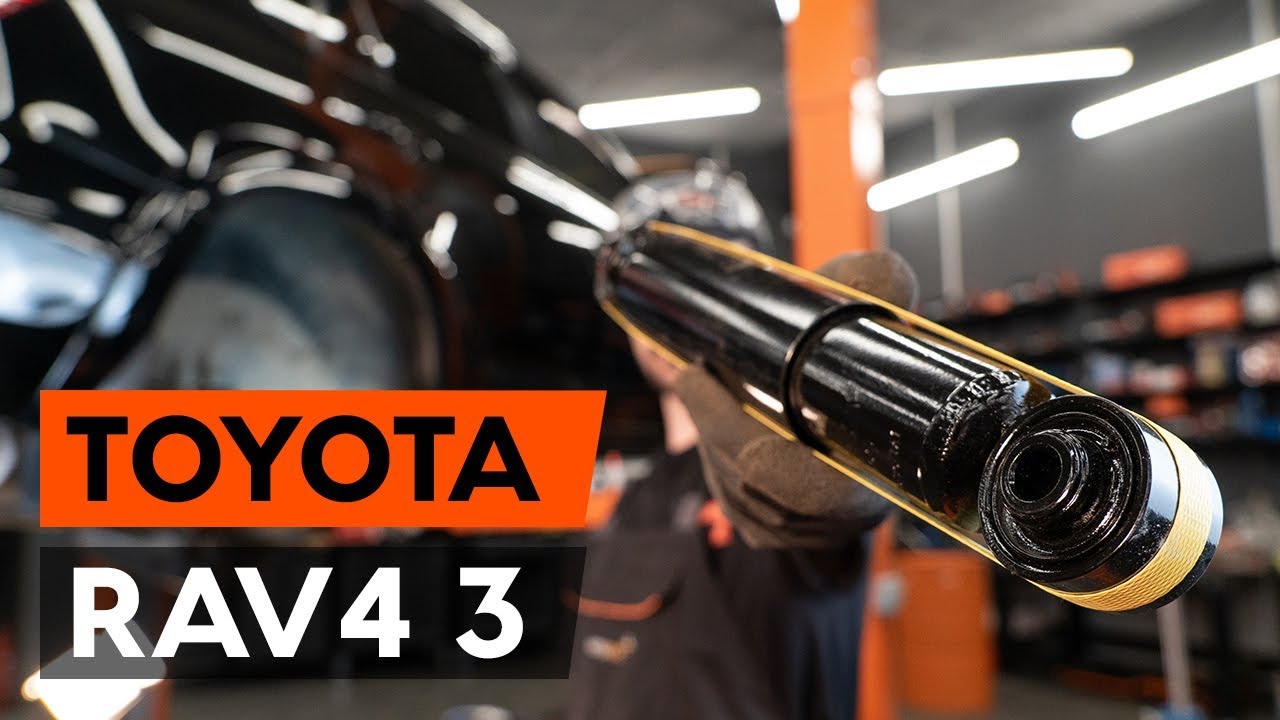

Cum se înlocuiește amortizoare din spate TOYOTA RAV 4 3 (XA30) [TUTORIAL AUTODOC]

Cum să schimbați: amortizoare din spate la Toyota RAV4 III | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Amortizor pentru RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) și alte modele TOYOTA

Produse alternative:

amortizor

Înlocuirea: amortizoare – Toyota RAV4 III. Sculele de care veți avea nevoie:

                      Perie de sârmă

                      Spray WD-40

                      Spray curățare universal

                      Vaselina pe bază de cupru

                      Cheie combinată №17

                      Capăt cheie tubulară nr.12

                      Capăt cheie tubulară nr.17

                      Chei tubulare de impact pentru prezoanele roților №21

                      Cheie cu clichet

                      Cheie dinamometrică

                      Cheie port tarod

                      Rangă metalică

                      Cric hidraulic cutie de viteze

                      Pană blocare roată

Cumpărați instrumente

Înlocuirea: amortizoare – Toyota RAV4 III. AUTODOC recomandă:

Ambele amortizoare ale suspensiei spate trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru amortizorul stâng și cel drept a suspensiei spate.
Înlocuirea: amortizoare – Toyota RAV4 III. Utilizați următoarea procedură:

Înlocuiți în următoarea ordine:

Pasul 1

Securizați roțile cu un opritor de roată.

Pasul 2

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #21.
Pasul 3

Ridicați partea din spate a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 4

Deșurubați bolțurile roților.

AUTODOC recomandă:
Important! Țineți roata atunci când deșurubați șuruburile de fixare. Toyota RAV4 III
Pasul 5

Scoateți roata.
Pasul 6

Curățați toate articulațiile brațului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 7

Deșurubați elementul care asigură fixarea între brațul transversal posterior și fusul roții. Utilizați o cheie tubulară №17. Folosiți un port tarod.
Pasul 8

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 9

Scoateți șurubul de fixare.
Pasul 10

Curățați elementele de fixare ale bieletei antiruliu. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 11

Deșurubați elementul de fixare ce unește bara stabilizatoare cu brațul de suspensie. Utilizați o cheie tubulară №17.
Pasul 12

Îndepărtați suportul de sub braț.

Înlocuirea: amortizoare – Toyota RAV4 III. Sfatul util de la experții AUTODOC:
Coborâți cricul hidraulic pentru cutia de viteze lent, fără zdruncinături, pentru a evita deteriorarea ansamblurilor și mecanismelor.
Pasul 13

Desfaceți brațul suspensiei de la fuzeta spate.
Pasul 14

Îndepărtați arcul.

Înlocuirea: amortizoare – Toyota RAV4 III. Sfatul util:
Inspectați suporturile de cauciuc ale arcului suspensiei. Înlocuiți-le dacă este cazul.
Pasul 15

Înșurubați elementul de fixare inferior al amortizorului. Utilizați o cheie în combinaţie fixă №17. Utilizați o cheie tubulară №17.
Pasul 16

Trageți în jos brațul de control al suspensiei. Scoateți șurubul de fixare.
Pasul 17

Desfaceți partea de jos a amortizorului. Folosiți o rangă.
Pasul 18

Curățați elementul de fixare al suportului senzorului ABS. Folosiți spray WD-40.
Pasul 19

Deșurubați suportul cablului ABS. Utilizați o cheie tubulară №12. Folosiți o cheie cu clichet.
Pasul 20

Curățați elementele de fixare ale amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 21

Deșurubați elementul de fixare superior al amortizorului. Utilizați o cheie în combinaţie fixă №17 (2 bucăți).
Pasul 22

Scoateți șurubul de fixare.

Înlocuirea: amortizoare – Toyota RAV4 III. Sfatul util de la experții AUTODOC:
Pentru a evita accidentările, susțineți amortizorul atunci când desfaceți bolțurile.
Pasul 23

Îndepărtați amortizorul.
Pasul 24

Curățați suporturile amortizoarelor. Folosiți o perie de sârmă. Folosiți spray WD-40.

Înlocuirea: amortizoare – Toyota RAV4 III. Sfatul util de la AUTODOC:
Înainte de instalare, amortizorul trebuie pompat manual de 3-5 ori.
Pasul 25

Amplasați amortizorul sub aripa roții și fixați-l.

AUTODOC recomandă:
Important! Țineți amortizorul atunci când înșurubați șuruburile de fixare. Toyota RAV4 III
Pasul 26

Instalați șuruburile de fixare.
Pasul 27

Strângeți elementul de fixare superior al amortizorului. Utilizați o cheie în combinaţie fixă №17 (2 bucăți). Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 80 Nm.
Pasul 28

Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 29

Strângeți elementul de fixare inferior al amortizorului. Utilizați o cheie în combinaţie fixă №17. Utilizați o cheie tubulară №17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 80 Nm.
Pasul 30

Îndepărtați suportul de sub fuzetă.

AUTODOC recomandă:
Înlocuirea: amortizoare – Toyota RAV4 III. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 31

Instalați arcul elicoidal împreună cu suporturile de cauciuc în locurile de montare.
Pasul 32

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 33

Curățați locurile de montare și filetul brațului de suspensie. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 34

Atașați brațul suspensiei la fuzeta spate.
Pasul 35

Instalați șurubul de fixare. Folosiți o rangă.
Pasul 36

Ridicați cricul hidraulic pentru cutii de viteze cu 10-15 cm.
Pasul 37

Strângeți elementul de fixare al brațului pe fusul roții. Utilizați o cheie tubulară №17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 90 Nm.
Pasul 38

Îndepărtați suportul de sub braț.

Înlocuirea: amortizoare – Toyota RAV4 III. Experții AUTODOC recomandă:
Coborâți cricul hidraulic pentru cutia de viteze lent, fără zdruncinături, pentru a evita deteriorarea ansamblurilor și mecanismelor.
Pasul 39

Strângeți elementul de fixare ce unește bara stabilizatoare cu brațul suspensiei. Utilizați o cheie în combinaţie fixă №17. Utilizați o cheie tubulară №17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 30 Nm.
Pasul 40

Strângeți suportul cablului ABS. Utilizați o cheie tubulară №12. Folosiți o cheie cu clichet.
Pasul 41

Tratați toate articulațiile brațului. Folosiți unsoare de cupru.
Pasul 42

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 43

Curățați suprafața discului de frână. Folosiți spray de curățare universal.
Pasul 44

Montați roata.

Înlocuirea: amortizoare – Toyota RAV4 III. Profesioniștii recomandă:
Pentru a evita rănirea, susțineți roata atunci când înșurubați bolțurile de fixare.
Pasul 45

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #21.
Pasul 46

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 103 Nm.
Pasul 47

Scoateți cricul și opritoarele de roată.
