Cum să schimbați: ansamblu telescop arc din față la BMW E46 | Ghid de înlocuire
descărcări:
2
Vizualizările:
23
0
Au votat – 0
Important!
Această procedură de înlocuire poate fi utilizată pentru:
BMW 3 Sedan (E46) 316 i,
BMW 3 Sedan (E46) 320 d,
BMW 3 Sedan (E46) 316 i,
BMW 3 Sedan (E46) 318 i,
BMW 3 Sedan (E46) 318 d,
BMW 3 Sedan (E46) 316 i,
BMW 3 Sedan (E46) 318 d,
BMW 3 Sedan (E46) 316 i,
BMW 3 Sedan (E46) 320 d
…
Vedeți mai mult
Etapele pot varia ușor în funcție de construcția mașinii.

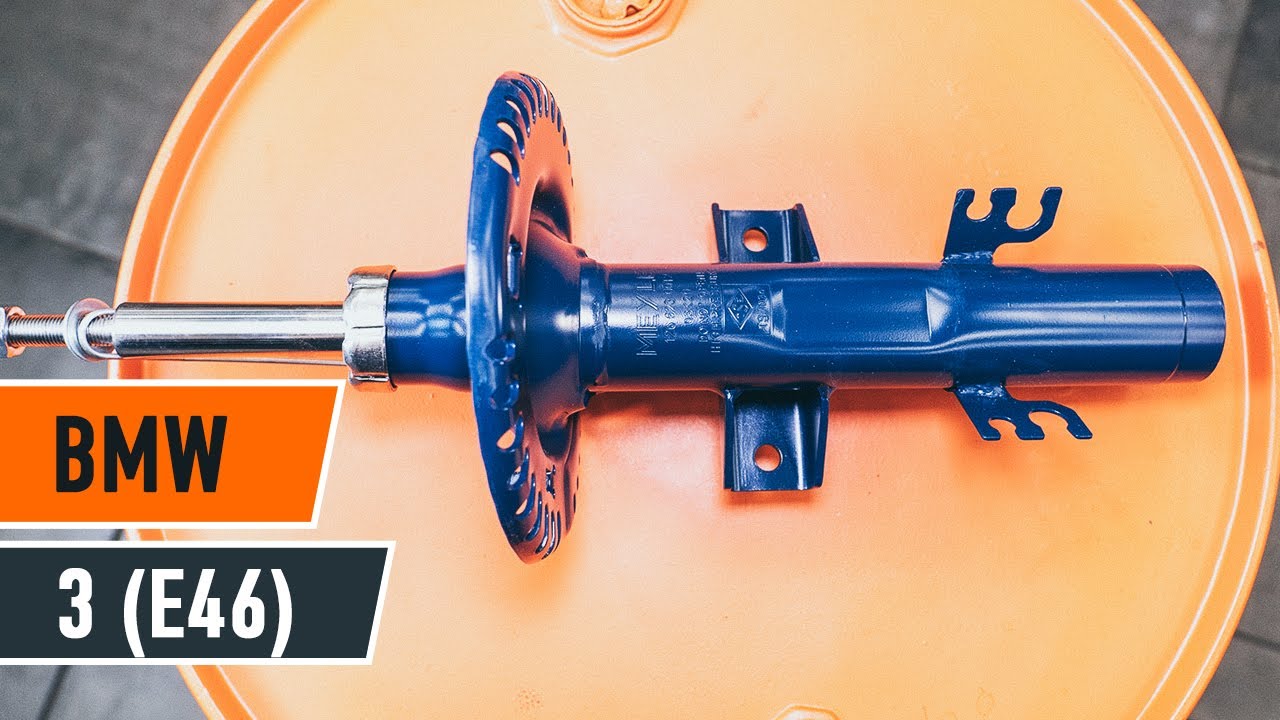

Cum se inlocuiesc amortizoare din față pe BMW 3 E46 TUTORIAL | AUTODOC
Toate piesele pe care trebuie să le înlocuiți – Amortizor pentru 3 Sedan (E46) și alte modele BMW
Înlocuirea: ansamblu telescop arc – BMW E46. Experții AUTODOC recomandă:
Ambele telescoape ale amortizoarelor suspensiei frontale trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru telescopul de amortizor stânga și cel de dreapta a suspensiei frontale.
Toate lucrările trebuiesc făcute cu motorul oprit.
Înlocuirea: ansamblu telescop arc – BMW E46. Utilizați următoarea procedură:
Pasul 1
Securizați roțile cu un opritor de roată.
Pasul 2
Slăbiți șuruburile de fixare a roții.Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 3
Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 4
Deșurubați bolțurile roților.
Înlocuirea: ansamblu telescop arc – BMW E46. AUTODOC recomandă:
Pentru a evita accidentările, susțineți roata atunci când deșurubați bolțurile.
Pasul 5
Scoateți roata.
Pasul 6
Curățați elementele de fixare ale bieletei antiruliu.Folosiți o perie de sârmă.Folosiți spray WD-40.
Pasul 7
Deșurubați elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului.Utilizați o cheie tubulară №17.Folosiți o cheie cu clichet.
Pasul 8
Îndepărtați tija de stabilizare transversală.
Pasul 9
Curățați elementul de fixare ce unește capul barei de direcție transversale la portfuzetă.Folosiți o perie de sârmă.Folosiți spray WD-40.
Pasul 10
Deșurubați piulița de fixare a capătului la fuzetă.Utilizați o cheie tubulară №19.Folosiți o cheie cu clichet.
Pasul 11
Deconectați capul barei de direcție de la fuzetă.Folosiți un extractor pentru articulații sferice.
Pasul 12
Curățați elementul de fixare ce unește articulația sferică la portfuzetă.Folosiți o perie de sârmă.Folosiți spray WD-40.
Pasul 13
Deșurubați suportul care fixează articulația sferică pe fuzetă.Utilizați o cheie tubulară №19.Folosiți o cheie cu clichet.
Pasul 14
Deconectați cablajul senzorului ABS.
Pasul 15
Decuplați suportul sferic de la fuzetă.Folosiți un extractor pentru articulații sferice.Folosiți o rangă.
Pasul 16
Tratați suportul elementului de fixare ce securizează furtunul de frână și firele electrice.Folosiți spray WD-40.
Pasul 17
Deșurubați suportul de fixare al furtunului de frână de pe bara de sprijin amortizor.Utilizați o cheie tubulară №18.Folosiți o cheie cu clichet.
Pasul 18
Deconectați cablajele și furtunul de frână de la suportul barei de sprijin amortizor.
Pasul 19
Decuplați brațul inferior de la fuzetă.
Pasul 20
Demontați fuzeta împreună cu butucul.
Pasul 21
Coborâți autovehiculul.
Pasul 22
Deschideți capota motorului.
Pasul 23
Folosiți o husă de protecție pentru a evita deteriorarea vopselei și a plasticului mașinii.
Pasul 24
Curățați elementele de fixare ale suportului superior al telescopului amortizorului.Folosiți o perie de sârmă.Folosiți spray WD-40.
Pasul 25
Deșurubați elementul de fixare superior al rulmentului de sarcină amortizor.Utilizați o cheie tubulară №13.Folosiți o cheie cu clichet.
AUTODOC recomandă:
Important! Țineți suportul amortizorului atunci când deșurubați șuruburile de fixare. BMW E46
Pasul 26
Extrageți bara de sprijin amortizor.
Pasul 27
Montați bara de sprijin amortizor pe dispozitivul special pentru comprimarea arcurilor.
Înlocuirea: ansamblu telescop arc – BMW E46. Sfatul util de la AUTODOC:
Rețineți că atunci când utilizați compresorul de arcuri, spirele arcului trebuie prinse în mod sigur, comprimându-l contemporan din partea opusă.Asigurați-vă că poziția arcului în interiorul suportului este corectă.Asigurați-vă că spirele arcurilor au intrat în mod ferm în manivelele de strângere.
Pasul 28
Comprimați arcul.
Pasul 29
Scoateți capacul suportului telescopului amortizorului.Folosiți o șurubelniță dreaptă.
Pasul 30
Tratați tija telescopului amortizorului.Folosiți o perie de sârmă.Folosiți spray WD-40.
Pasul 31
Deșurubați piulița tijei suportului de amortizare.Utilizați o cheie tubulară №22.Folosiți o cheie cu clichet.
Pasul 32
Îndepărtați suportul superior al barei de sprijin.
Pasul 33
Slăbiți arcul elicoidal.
Pasul 34
Îndepărtați arcul.
Pasul 35
Îndepărtați capacul de praf și bara de protecție a amortizorului.
Pasul 36
Demontați vechiul amortizor de la presa hidraulică pentru arcuri.
AUTODOC recomandă:
Înlocuirea: ansamblu telescop arc – BMW E46. Verificați cu atenție suportul, burduful de protecție și limitatorul de șoc al amortizorului. Înlocuiți dacă este necesar.Înainte de instalare, amortizorul trebuie pompat manual de 3-5 ori.
Pasul 37
Instalați noul amortizor pe presa hidraulică pentru arcuri.
Pasul 38
Instalați scutul de protecție contra prafului și limitatorul de săgeată dinamică pe noul amortizor.
Pasul 39
Montați arcul pe amortizor.
Pasul 40
Comprimați arcul.
Pasul 41
Instalați suportul superior și rulmentul suportului.Folosiți clești pentru pompa de apă.
Pasul 42
Strângeți șurubul tijei pistonului barei de sprijin amortizor.Utilizați o cheie tubulară №22.Folosiți cheia hexagonală nr. H6.Folosiți o cheie de cuplu.Strângeți pînă la cuplul de 64 Nm.
Înlocuirea: ansamblu telescop arc – BMW E46. Sfatul util:
Asigurați-vă că arcul este poziționat corect. Evitați poziționarea incorectă a acestuia.
Instalați bara de sprijin amortizor sub arcul roții.
Înlocuirea: ansamblu telescop arc – BMW E46. Sfatul util de la AUTODOC:
Pentru a evita accidentările, sprijiniți amortizorul atunci când înșurubați șuruburile de fixare.
Pasul 47
Înșurubați elementul de fixare superior al barei de sprijin amortizor.Utilizați o cheie tubulară №13.Folosiți o cheie de cuplu.Strângeți pînă la cuplul de 34 Nm.
Pasul 48
Îndepărtați husa de protecție.
Pasul 49
Închideți capota.
Pasul 50
Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 51
Instalați fuzeta.
Pasul 52
Conectați brațul inferior la fuzetă.
Pasul 53
Conectați articulația sferică la fuzetă.
Înlocuirea: ansamblu telescop arc – BMW E46. Profesioniștii recomandă:
În timpul montajului folosiți numai șuruburi și piulițe noi.Nu deteriorați husa suportului sferic.
Pasul 54
Înșurubați elementul de fixare ce unește articulația sferică de portfuzetă.Utilizați o cheie în combinaţie fixă №19.Folosiți o cheie de cuplu.Strângeți pînă la cuplul de 65 Nm.
Pasul 55
Proptiți brațul.Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 56
Conectați capul barei de direcție la fuzetă.
Pasul 57
Strângeți piulița de fixare ce unește capul barei de direcție transversale la portfuzetă.Utilizați o cheie tubulară №18.Folosiți o cheie de cuplu.Strângeți pînă la cuplul de 65 Nm.
Pasul 58
FIxați pe suport furtunul sistemului de frânare.
Pasul 59
Cuplați elementele de fixare ale cablului senzorului ABS la barele de sprijin amortizor.
Pasul 60
Înșurubați suportul de fixare al furtunului de frână pe bara de sprijin amortizor.Utilizați o cheie tubulară №18.Folosiți o cheie cu clichet.
Pasul 61
Montați bieleta antiruliu transversală.
Pasul 62
Strângeți elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului.Utilizați o cheie tubulară №17.Folosiți o cheie de cuplu.Strângeți pînă la cuplul de 60 Nm.
Pasul 63
Conectați cablajul senzorului ABS.
Pasul 64
Îndepărtați suportul de sub braț.
AUTODOC recomandă:
Înlocuirea: ansamblu telescop arc – BMW E46. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 65
Tratați elementele de fixare ale amortizorului telescopic. Folosiți unsoare de cupru.
Pasul 66
Tratați suprafața unde discul de frână intră în contact cu janta.Folosiți unsoare de cupru.
Pasul 67
Curățați suprafața discului de frână.Folosiți un spray curățare frâne.
Înlocuirea: ansamblu telescop arc – BMW E46. Sfatul util de la experții AUTODOC:
După aplicarea spray-ului așteptați câteva minute.
Pasul 68
Montați roata.
AUTODOC recomandă:
Important! Țineți bara de suspensie atunci când înșurubați șuruburile de fixare. BMW E46
Pasul 69
Înșurubați bolțurile roții.Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 70
Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții.Folosiți o cheie tubulară de impact pentru roată #17.Folosiți o cheie de cuplu.Strângeți pînă la cuplul de 120 Nm.
Pasul 71
Scoateți cricul și opritoarele de roată.
