Important!

Această procedură de înlocuire poate fi utilizată pentru:
VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 1.6 FSI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 1.6, VW TOURAN (1T1, 1T2) 2.0 FSI, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI 16V, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 2.0 EcoFuel, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI EcoFuel, VW TOURAN (1T1, 1T2) 1.6 BiFuel … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

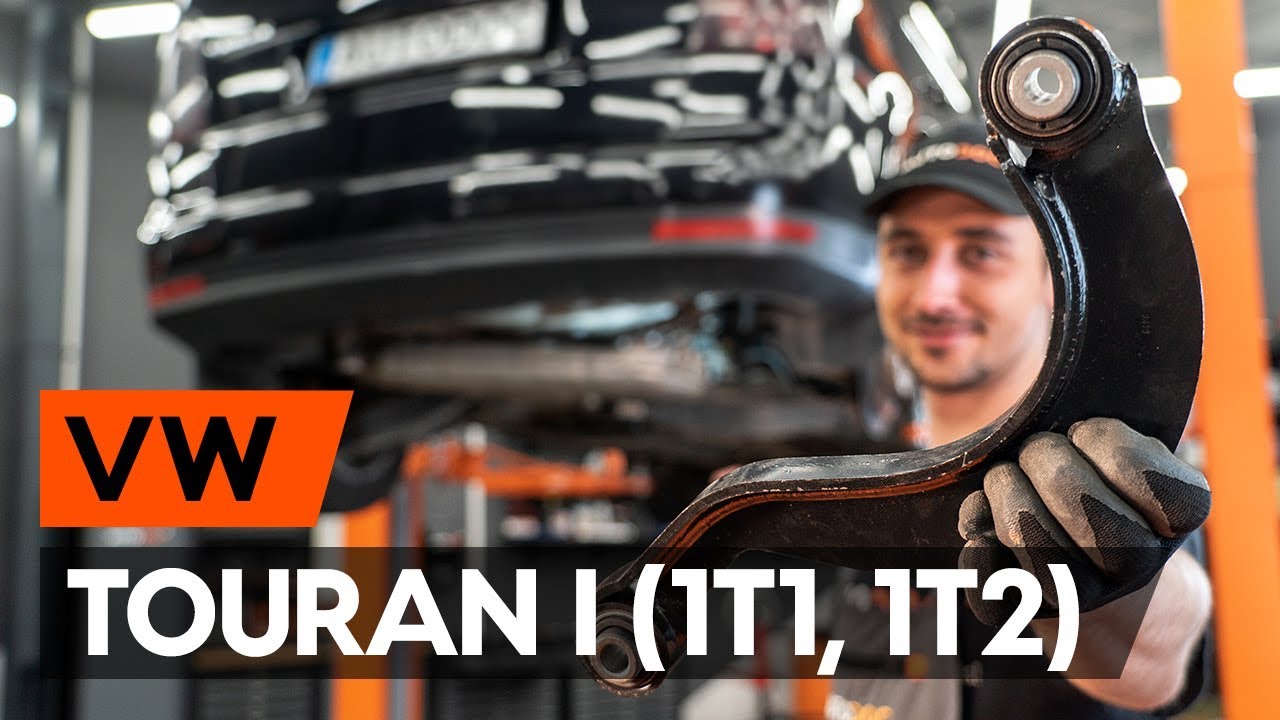

Cum se înlocuiește brat suspensie din spate pe VW TOURAN 1 (1T1, 1T2) [TUTORIAL AUTODOC]

Cum să schimbați: brațul superior din spate la VW Touran 1T1 1T2 | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Brat Suspensie pentru TOURAN (1T1, 1T2) și alte modele VW

Brat, suspensie roata

        Brat, suspensie roata pentru Touran I (1T1, 1T2) motor diesel (100 CP)

        Brat, suspensie roata pentru Touran I (1T1, 1T2) benzina (115 CP)

        Brat, suspensie roata pentru Touran I (1T1, 1T2) motor diesel (136 CP)

        Brat, suspensie roata pentru Touran I (1T1, 1T2) benzina (102 CP)

        Brat, suspensie roata pentru Touran I (1T1, 1T2) benzina (150 CP)

        Brat, suspensie roata pentru Touran I (1T1, 1T2) motor diesel (105 CP)

        Brat, suspensie roata pentru Touran I (1T1, 1T2) motor diesel (140 CP)

        Brat, suspensie roata pentru Touran I (1T1, 1T2) motor diesel (90 CP)

        Brat, suspensie roata pentru Touran I (1T1, 1T2) motor diesel (170 CP)

Înlocuirea: brațul superior din spate – VW Touran 1T1 1T2. Lista sculelor de care veți avea nevoie:

                        Perie de sârmă

                        Spray WD-40

                        Spray curățare frâne

                        Vaselina pe bază de cupru

                        Cheie combinată №18

                        Cheie combinată №21

                        Capăt cheie tubulară nr.18

                        Capăt cheie tubulară nr.21

                        Chei tubulare de impact pentru prezoanele roților №17

                        Cheie cu clichet

                        Cheie dinamometrică

                        Ciocan

                        Rangă metalică

                        Cric hidraulic cutie de viteze

                        Pană blocare roată

Cumpărați instrumente

Înlocuirea: brațul superior din spate – VW Touran 1T1 1T2. Experții AUTODOC recomandă:

Procedura de înlocuire este identică pentru brațul de control superior stânga și dreapta.
Toate lucrările trebuiesc făcute cu motorul oprit.

Înlocuirea: brațul superior din spate – VW Touran 1T1 1T2. Consecutivitatea recomandată a etapelor:

Pasul 1

Securizați roțile cu un opritor de roată.
Pasul 2

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 3

Ridicați partea din spate a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 4

Deșurubați bolțurile roților.

AUTODOC recomandă:
Important! Țineți roata atunci când deșurubați șuruburile de fixare. VW Touran 1T1 1T2
Pasul 5

Scoateți roata.
Pasul 6

Curățați toate articulațiile brațului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 7

Puneți un semn pe șurubul de reglare unghi roată.
Pasul 8

Deșurubați elementul care fixează brațul pe grindă. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 9

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 10

Curățați elementul de fixare al sistemului de evacuare. Folosiți spray WD-40.
Pasul 11

Scoateți elementul de fixare al sistemului de evacuare. Folosiți o rangă.
Pasul 12

Scoateți șurubul de fixare. Folosiți o rangă. Folosiți un ciocan.
Pasul 13

Îndepărtați suportul de sub braț.

Înlocuirea: brațul superior din spate – VW Touran 1T1 1T2. AUTODOC recomandă:
Coborâți cricul hidraulic pentru cutia de viteze lent, fără zdruncinături, pentru a evita deteriorarea ansamblurilor și mecanismelor.
Pasul 14

Extrageți arcul.
Pasul 15

Curățați toate articulațiile brațului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 16

Deșurubați elementul de fixare ce unește brațul de control cu portfuzeta spate. Utilizați o cheie tubulară №21. Utilizați o cheie în combinaţie fixă №21.
Pasul 17

Scoateți suportul de fixare a cablajului senzorului ABS de la brațul superior. Folosiți o rangă.
Pasul 18

Curățați toate articulațiile brațului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 19

Puneți un semn pe șurubul de reglare unghi roată.
Pasul 20

Deșurubați elementul care fixează brațul pe grindă. Utilizați o cheie tubulară №18. Utilizați o cheie în combinaţie fixă №18.
Pasul 21

Scoateți șurubul de fixare. Folosiți o rangă. Folosiți un ciocan.
Pasul 22

Scoateți șurubul de fixare. Utilizați o cheie tubulară №21.
Pasul 23

Scoateți brațul superior spate.
Pasul 24

Curățați locurile de montare și filetul brațului de suspensie. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 25

Montați brațul superior spate.

Înlocuirea: brațul superior din spate – VW Touran 1T1 1T2. Profesioniștii recomandă:
În timpul montajului folosiți numai șuruburi și piulițe noi.Nu deteriorați husa suportului sferic.
Pasul 26

Instalați șurubul de fixare.
Pasul 27

Înșurubați elementul de fixare ce unește brațul de control la subcadrul din spate. Utilizați o cheie tubulară №18. Utilizați o cheie în combinaţie fixă №18.
Pasul 28

Instalați șurubul de fixare.
Pasul 29

Înșurubați elementele de fixare ce unesc brațul de control cu portfuzeta spate. Utilizați o cheie tubulară №21. Utilizați o cheie în combinaţie fixă №21.
Pasul 30

Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 31

Strângeți elementul de fixare ce unește brațul de control la subcadrul din spate. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 95 Nm.
Pasul 32

Strângeți elementele de fixare ce unesc brațul de control cu portfuzeta spate. Utilizați o cheie tubulară №21. Utilizați o cheie în combinaţie fixă №21. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 130 Nm.+90°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 33

Îndepărtați suportul de sub fuzetă.

AUTODOC recomandă:
Înlocuirea: brațul superior din spate – VW Touran 1T1 1T2. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 34

Tratați toate articulațiile brațului. Folosiți unsoare de cupru.
Pasul 35

Instalați suportul de fixare a cablajului senzorului ABS pe brațul superior.
Pasul 36

Tratați toate articulațiile brațului. Folosiți unsoare de cupru.
Pasul 37

Instalați arcul elicoidal împreună cu suporturile de cauciuc în locurile de montare.
Pasul 38

Curățați locurile de montare și filetul brațului de suspensie. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 39

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 40

Instalați șurubul de fixare.

Înlocuirea: brațul superior din spate – VW Touran 1T1 1T2. Sfatul util de la AUTODOC:
Reglați poziția șurubului de aliniere potrivit marcajului.
Pasul 41

Îndepărtați suportul de sub braț.

AUTODOC recomandă:
VW Touran 1T1 1T2 – Nu coborâți brusc cricul de transmisie pentru a evita deteriorarea componentelor și a mecanismelor automobilului.
Pasul 42

Strângeți elementul de fixare ce unește brațul de control la subcadrul din spate. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 95 Nm.
Pasul 43

Curățați elementul de fixare al sistemului de evacuare. Folosiți spray WD-40.
Pasul 44

Instalați elementul de fixare al sistemului de evacuare.
Pasul 45

Tratați toate articulațiile brațului. Folosiți unsoare de cupru.
Pasul 46

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 47

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

Înlocuirea: brațul superior din spate – VW Touran 1T1 1T2. Sfatul util de la experții AUTODOC:
După aplicarea spray-ului așteptați câteva minute.
Pasul 48

Montați roata.

Înlocuirea: brațul superior din spate – VW Touran 1T1 1T2. Sfatul util:
Pentru a evita rănirea, susțineți roata atunci când înșurubați bolțurile de fixare.
Pasul 49

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 50

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 120 Nm.
Pasul 51

Scoateți cricul și opritoarele de roată.
