Important!

Această procedură de înlocuire poate fi utilizată pentru:
MAZDA 3 limuzina (BK) 2.0 (BKEP), MAZDA 3 limuzina (BK) 1.6 DI Turbo (BK12Y), MAZDA 3 limuzina (BK) 2.3, MAZDA 3 limuzina (BK) 2.0 MZR-CD (BK12), MAZDA 3 limuzina (BK) 2.0 … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

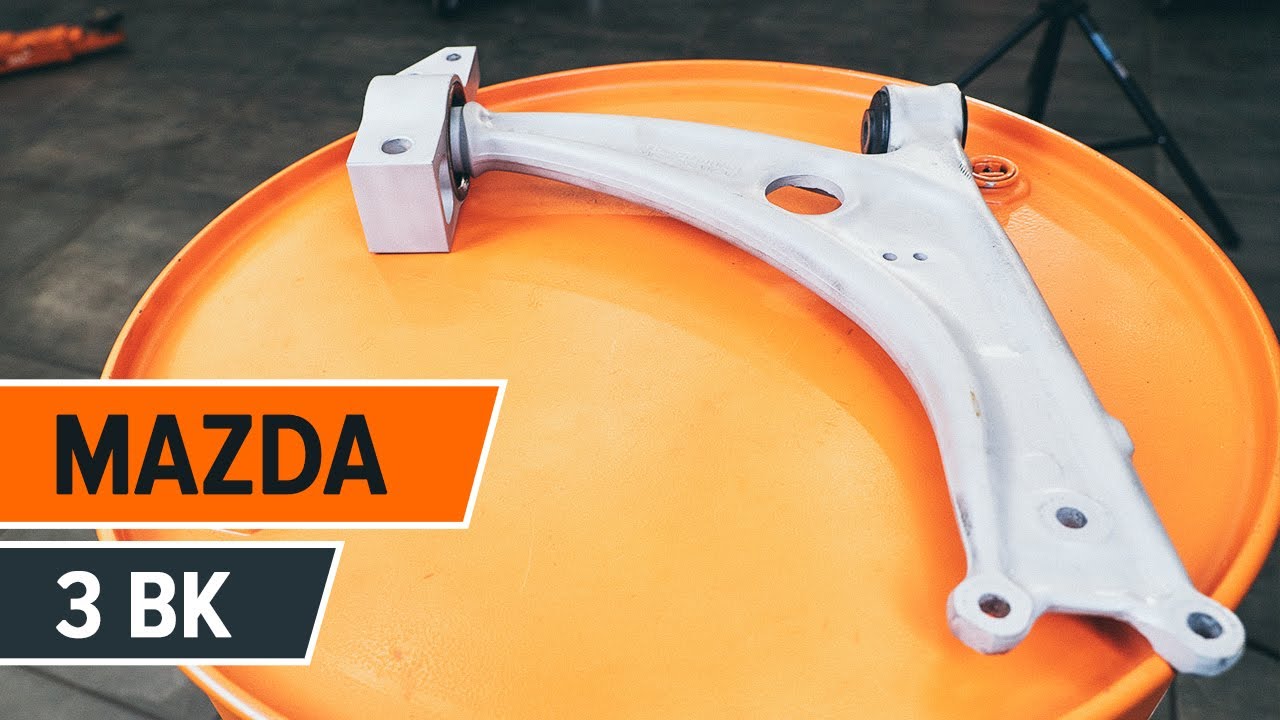

Cum se inlocuiesc brațul inferior al suspensiei de pe față pe MAZDA 3 BK TUTORIAL | AUTODOC

Cum să schimbați: brațul inferior din față la Mazda 3 BK | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Brat Suspensie pentru 3 limuzina (BK) și alte modele MAZDA

Produse alternative:

Brat, suspensie roata

Înlocuirea: brațul inferior din față – Mazda 3 BK. Sculele de care ați avea nevoie:

                      Perie de sârmă

                      Spray WD-40

                      Spray curățare frâne

                      Vaselina pe bază de cupru

                      Capăt cheie tubulară nr.12

                      Capăt cheie tubulară nr.14

                      Capăt cheie tubulară nr.17

                      Capăt cheie tubulară nr.18

                      Cheie combinată №16

                      Chei tubulare de impact pentru prezoanele roților №19

                      Cheie cu clichet

                      Cheie dinamometrică

                      Extractor articulații sferice

                      Ciocan cu cap moale

                      Rangă metalică

                      Ciocan

                      Poanson

                      Cric hidraulic cutie de viteze

                      Pană blocare roată

Cumpărați instrumente

Înlocuirea: brațul inferior din față – Mazda 3 BK. AUTODOC recomandă:

Procedura de înlocuire este identică pentru brațul de control inferior stâng și drept.
Vă rugăm să rețineți: toate lucrările la automobilul - Mazda 3 BK - trebuie efectuate cu motorul oprit.

Înlocuiți în următoarea ordine:

Pasul 1

Securizați roțile cu un opritor de roată.
Pasul 2

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #19.
Pasul 3

Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 4

Deșurubați bolțurile roților.

Înlocuirea: brațul inferior din față – Mazda 3 BK. Sfatul util:
Pentru a evita accidentările, susțineți roata atunci când deșurubați bolțurile.
Pasul 5

Scoateți roata.
Pasul 6

Curățați elementul de fixare ce unește capul barei de direcție transversale la portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 7

Deșurubați piulița de fixare a capătului la fuzetă. Utilizați o cheie tubulară №17. Folosiți o cheie cu clichet.
Pasul 8

Deconectați capul barei de direcție de la fuzetă. Folosiți un extractor pentru articulații sferice.
Pasul 9

Curățați elementul de fixare ce conectează articulația sferică la portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 10

Deșurubați elementul de fixare care unește articulație sferică la fuzetă. Utilizați o cheie în combinaţie fixă №16. Utilizați o cheie tubulară №14. Folosiți o cheie cu clichet.
Pasul 11

Scoateți șurubul de fixare.
Pasul 12

Decuplați brațul inferior de la fuzetă. Folosiți un ciocan de cauciuc. Folosiți o rangă.
Pasul 13

Curățați elementele de fixare ce unesc brațul de control cu subcadrul. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 14

Deșurubați elementul de fixare anterior al brațului. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 15

Scoateți elementul de fixare față al brațului de control.

Pasul 16

Deșurubați elementul de fixare din spate, ce conectează brațul de control la subcadru. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 17

Scoateți elementul de fixare spate al brațului de control.

Pasul 18

Îndepărtați brațul.
Pasul 19

Deșurubați suporturile de fixare și îndepărtați limitatorul brațului de control inferior al suspensiei din față. Utilizați o cheie tubulară №12. Folosiți o cheie cu clichet.
Pasul 20

Montați și fixați limitatorul de cursă pe noul braț de control. Utilizați o cheie tubulară №12. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 19 Nm.
Pasul 21

Curățați locurile de montare și filetul brațului de suspensie. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 22

Instalați un nou braț.

AUTODOC recomandă:
În timpul montajului folosiți numai șuruburi și piulițe noi.Nu deteriorați husa suportului sferic.
Pasul 23

Instalați elementul de fixare frontal al brațului.

Pasul 24

Instalați elementul de fixare spate a brațului suspensiei.

Pasul 25

Înșurubați elementul de fixare anterior al brațului. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 26

Strângeți elementul de fixare din spate al brațului de control. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 86 Nm.
Pasul 27

Conectați articulația sferică la fuzetă. Folosiți un ciocan de cauciuc.

Pasul 28

Instalați șurubul de fixare. Folosiți un punctator. Folosiți un ciocan.

Pasul 29

Strângeți elementele de fixare ale articulației sferice. Utilizați o cheie în combinaţie fixă №16. Utilizați o cheie tubulară №14. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 55 Nm.
Pasul 30

Conectați capul barei de direcție la fuzetă.

Pasul 31

Strângeți piulița de fixare ce unește capul barei de direcție transversale la portfuzetă. Utilizați o cheie tubulară №17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 40 Nm.
Pasul 32

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 33

Strângeți elementul de fixare față ce unește brațul de control cu subcadrul. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 130 Nm.
Pasul 34

Îndepărtați suportul de sub braț.

AUTODOC recomandă:
Înlocuirea: brațul inferior din față – Mazda 3 BK. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 35

Tratați toate articulațiile brațului. Tratați elementul de fixare ce unește capul barei de direcție transversale la portfuzetă. Folosiți unsoare de cupru.

Pasul 36

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 37

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

AUTODOC recomandă:
Înlocuirea: brațul inferior din spate – Mazda 3 BK. După aplicarea spray-ului, așteptați câteva minute.
Pasul 38

Montați roata.

Înlocuirea: brațul inferior din față – Mazda 3 BK. Sfatul util:
Pentru a evita rănirea, susțineți roata atunci când înșurubați bolțurile de fixare.
Pasul 39

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #19.
Pasul 40

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #19. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 118 Nm.
Pasul 41

Scoateți cricul și opritoarele de roată.
