Important!

Această procedură de înlocuire poate fi utilizată pentru:
VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

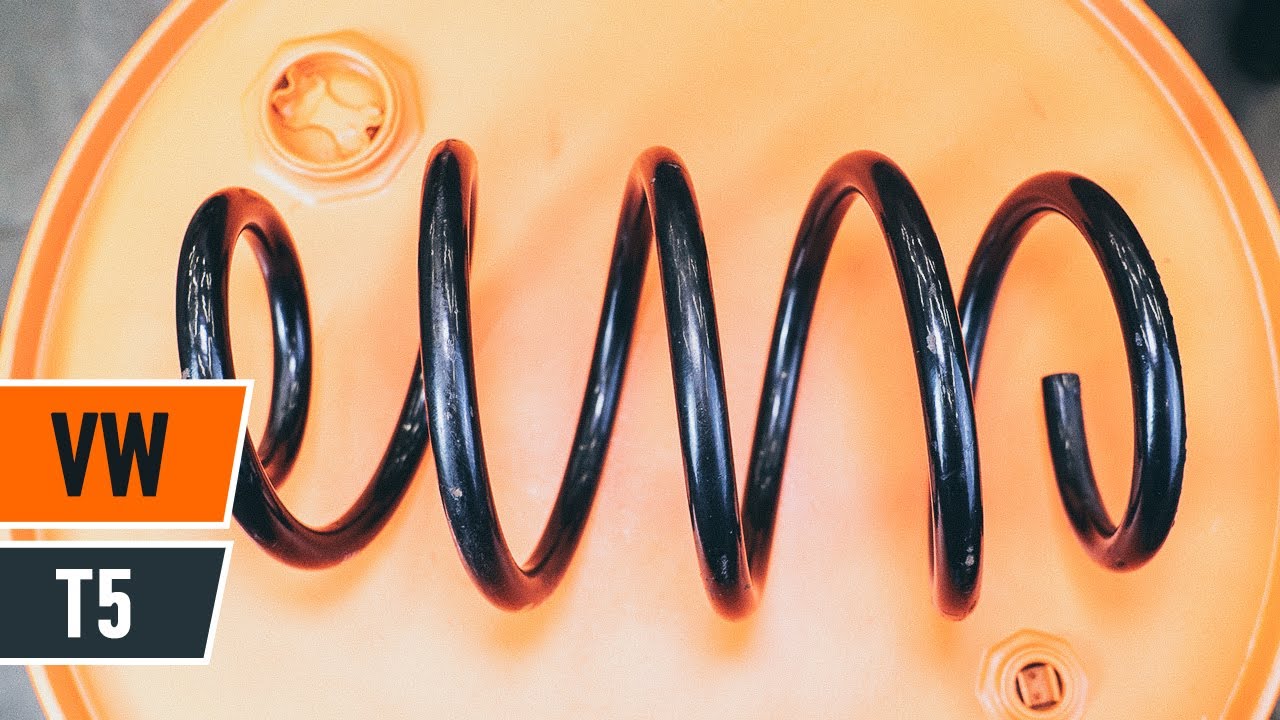

Cum se înlocuiesc arc de suspensie din spate la VOLKSWAGEN T5 TUTORIAL | AUTODOC

Cum să schimbați: arc spiral din spate la VW Multivan T5 | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Arc spirala pentru Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) și alte modele VW

Arc spiral

        Arc spiral pentru Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) motor diesel (136 CP)

        Arc spiral pentru Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) benzina (115 CP)

        Arc spiral pentru Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) benzina (231 CP)

        Arc spiral pentru Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) motor diesel (130 CP)

        Arc spiral pentru Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) motor diesel (174 CP)

        Arc spiral pentru Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) motor diesel (105 CP)

        Arc spiral pentru Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) benzina (235 CP)

        Arc spiral pentru Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) motor diesel (102 CP)

        Arc spiral pentru Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) motor diesel (114 CP)

Înlocuirea: arc spiral – VW Multivan T5. Lista sculelor de care veți avea nevoie:

                        Perie de sârmă

                        Spray WD-40

                        Spray curățare frâne

                        Lubrifiant ceramic

                        Vaselina pe bază de cupru

                        Cheie dinamometrică

                        Cheie combinată №21

                        Capăt cheie tubulară nr.21

                        Chei tubulare de impact pentru prezoanele roților №19

                        Cheie cu clichet

                        Rangă metalică

                        Cric hidraulic cutie de viteze

                        Pană blocare roată

Cumpărați instrumente

Înlocuirea: arc spiral – VW Multivan T5. AUTODOC recomandă:

Ambele arcuri elicoidale ale suspensiei spate trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru arcul elicoidal stâng și cel drept a suspensiei spate.
Toate lucrările trebuiesc făcute cu motorul oprit.

Înlocuirea: arc spiral – VW Multivan T5. Utilizați următoarea procedură:

Pasul 1

Securizați roțile cu un opritor de roată.
Pasul 2

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #19.
Pasul 3

Ridicați partea din spate a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 4

Deșurubați bolțurile roților.

AUTODOC recomandă:
Important! Țineți roata atunci când deșurubați șuruburile de fixare. VW Multivan T5
Pasul 5

Scoateți roata.
Pasul 6

Curățați elementele de fixare ale amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 7

Înșurubați elementul de fixare inferior al amortizorului. Utilizați o cheie în combinaţie fixă №21. Utilizați o cheie tubulară №21. Folosiți o cheie cu clichet.
Pasul 8

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 9

Scoateți șurubul de fixare.
Pasul 10

Îndepărtați suportul de sub braț.

AUTODOC recomandă:
Înlocuirea: arc spiral – VW Multivan T5. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 11

Trageți în jos brațul de control al suspensiei.

Pasul 12

Extrageți arcul.
Pasul 13

Curățați suporturile arcurilor elicoidale. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 14

Trageți în jos brațul de control al suspensiei. Folosiți o rangă.

Pasul 15

Montați arcul.
Pasul 16

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.

AUTODOC recomandă:
Pentru a strânge corect elementele de fixare, trebuie să ridicați cu cricul componentele suspensiei în poziția lor de lucru.
Pasul 17

Instalați șurubul de fixare.
Pasul 18

Strângeți elementul de fixare inferior al amortizorului. Utilizați o cheie în combinaţie fixă №21. Utilizați o cheie tubulară №21. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 120 Nm.+90°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 19

Îndepărtați suportul de sub braț.

AUTODOC recomandă:
Înlocuirea: arc spiral – VW Multivan T5. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 20

Tratați elementele de fixare ale amortizorului. Folosiți unsoare de cupru.

Pasul 21

Curățați locul de montare al jantei roții. Folosiți o perie de sârmă.

Pasul 22

Tratați suprafața unde discul de frână intră în contact cu janta. Utilizați lubrifiant ceramic.
Pasul 23

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

AUTODOC recomandă:
Înlocuirea: arc spiral – VW Multivan T5. După aplicarea spray-ului, așteptați câteva minute.
Pasul 24

Montați roata.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când înșurubați șuruburile de fixare la automobil. VW Multivan T5
Pasul 25

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #19.
Pasul 26

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #19. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 180 Nm.
Pasul 27

Scoateți cricul și opritoarele de roată.
