Important!

Această procedură de înlocuire poate fi utilizată pentru:
VOLVO XC90 I (275) 2.5 AWD, VOLVO XC90 I (275) 2.5 T AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) T6 AWD, VOLVO XC90 I (275) 2.5 T AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) D5 AWD … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

Cum se înlocuiesc arc de suspensie din față la VOLVO XC90 TUTORIAL | AUTODOC

Cum să schimbați: arc spiral din față la Volvo XC90 1 | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Arc spirala pentru XC90 I (275) și alte modele VOLVO

Arc spiral

        Arc spiral pentru XC90 I (C, 275) motor diesel (200 CP)

        Arc spiral pentru XC90 I (C, 275) benzina (209 CP)

        Arc spiral pentru XC90 I (C, 275) benzina (272 CP)

        Arc spiral pentru XC90 I (C, 275) motor diesel (163 CP)

        Arc spiral pentru XC90 I (C, 275) motor diesel (185 CP)

        Arc spiral pentru XC90 I (C, 275) benzina (209 CP)

        Arc spiral pentru XC90 I (C, 275) motor diesel (163 CP)

        Arc spiral pentru XC90 I (C, 275) benzina (208 CP)

Înlocuirea: arc spiral – Volvo XC90 1. Sculele de care veți avea nevoie:

                        Perie de sârmă

                        Spray WD-40

                        Spray curățare frâne

                        Vaselina pe bază de cupru

                        Capăt cheie tubulară nr.13

                        Capăt cheie tubulară nr.21

                        Cheie combinată №18

                        Cheie combinată №21

                        Șurubelnițe Torx T40

                        Șurubelnițe Torx T50

                        Chei tubulare de impact pentru prezoanele roților №19

                        Cheie cu clichet

                        Cheie dinamometrică

                        Poanson

                        Ciocan

                        Șurubelniță Dreaptă

                        Presă hidraulică pentru arcuri

                        Huse de protecție aripi / frontală

                        Pană blocare roată

Cumpărați instrumente

Înlocuirea: arc spiral – Volvo XC90 1. Sfatul util de la AUTODOC:

Ambele arcuri elicoidale ale suspensiei frontale trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru arcul elicoidal stâng și cel drept a suspensiei frontale.
Vă rugăm să rețineți: toate lucrările la automobilul - Volvo XC90 1 - trebuie efectuate cu motorul oprit.

Înlocuiți în următoarea ordine:

Pasul 1

Securizați roțile cu un opritor de roată.
Pasul 2

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #19.
Pasul 3

Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 4

Deșurubați bolțurile roților.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când deșurubați șuruburile de fixare. Volvo XC90 1
Pasul 5

Scoateți roata.
Pasul 6

Curățați elementele de fixare ale bieletei antiruliu. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 7

Deșurubați elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului. Utilizați o cheie în combinaţie fixă №18. Folosiți Torx T40. Folosiți o cheie cu clichet.
Pasul 8

Îndepărtați tija de stabilizare transversală.
Pasul 9

Curățați elementele de fixare care unesc telescopul amortizorului de portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 10

Deșurubați elementele de fixare care unesc suportul amortizorului cu port-fuzeta. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №21. Folosiți o cheie cu clichet.
Pasul 11

Deconectați cablajul senzorului ABS. Folosiți o șurubelniță dreaptă.
Pasul 12

Scoateți șuruburile de fixare.
Pasul 13

Decuplați fuzeta de la bara de sprijin amortizor.
Pasul 14

Coborâți autovehiculul.
Pasul 15

Deschideți capota motorului.
Pasul 16

Folosiți o husă de protecție pentru a evita deteriorarea vopselei și a plasticului mașinii.

Pasul 17

Curățați elementele de fixare ale suportului superior al telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 18

Deșurubați elementele de fixare de sus ale telescopului amortizorului. Utilizați o cheie tubulară №13. Folosiți o cheie cu clichet.

AUTODOC recomandă:
Volvo XC90 1 – Pentru evitarea leziunilor, țineți suportul amortizorului atunci când deșurubați șuruburile de fixare.
Pasul 19

Extrageți bara de sprijin amortizor.
Pasul 20

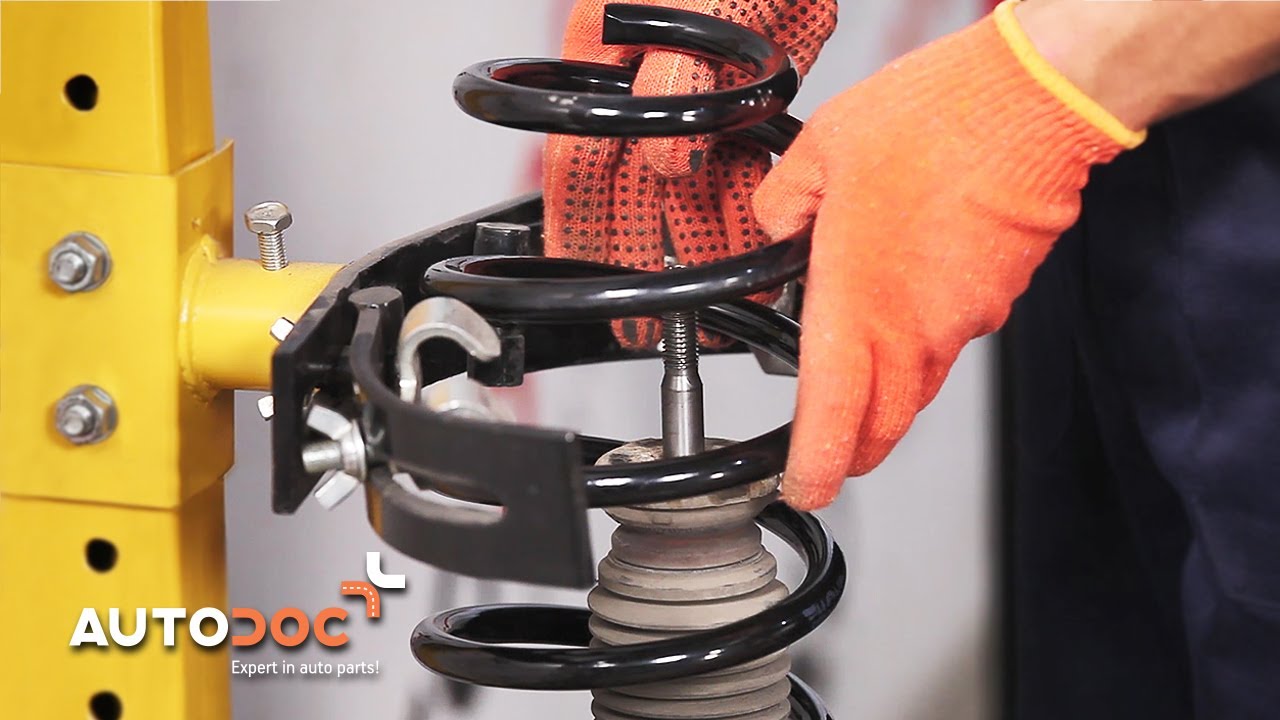

Montați bara de sprijin amortizor pe dispozitivul special pentru comprimarea arcurilor.

Înlocuirea: arc spiral – Volvo XC90 1. Profesioniștii recomandă:
Rețineți că atunci când utilizați compresorul de arcuri, spirele arcului trebuie prinse în mod sigur, comprimându-l contemporan din partea opusă.Asigurați-vă că poziția arcului în interiorul suportului este corectă.Asigurați-vă că spirele arcurilor au intrat în mod ferm în manivelele de strângere.
Pasul 21

Comprimați arcul.
Pasul 22

Scoateți flanșa amortizorului. Folosiți o șurubelniță dreaptă.
Pasul 23

Tratați tija telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 24

Deșurubați elementele de fixare ale suportului, în timp ce fixați sigur la loc tija pistonului amortizorului. Utilizați o cheie în combinaţie fixă №21. Folosiți Torx T50. Folosiți o cheie cu clichet.
Pasul 25

Îndepărtați suportul superior al barei de sprijin. Folosiți o șurubelniță dreaptă.
Pasul 26

Slăbiți arcul elicoidal.

Pasul 27

Îndepărtați arcul.

AUTODOC recomandă:
Înlocuirea: arc spiral – Volvo XC90 1. Verificați cu atenție suportul, burduful de protecție și limitatorul de șoc al amortizorului. Înlocuiți dacă este necesar.
Pasul 28

Montați arcul pe amortizor.
Pasul 29

Comprimați arcul.

Pasul 30

Instalați suportul superior și rulmentul suportului.

Pasul 31

Strângeți șurubul tijei pistonului barei de sprijin amortizor. Folosiți o șurubelniță dreaptă. Utilizați o cheie în combinaţie fixă №21. Folosiți Torx T50. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 70 Nm.

Înlocuirea: arc spiral – Volvo XC90 1. Sfatul util:
Asigurați-vă că arcul este poziționat corect. Evitați poziționarea incorectă a acestuia.
Pasul 32

Tratați tija telescopului amortizorului. Folosiți unsoare de cupru.

Pasul 33

Instalați flanșa amortizorului.
Pasul 34

Decomprimați arcul.

Pasul 35

Scoateți telescopul amortizorului în ansamblu.
Pasul 36

Instalați bara de sprijin amortizor sub arcul roții.
Pasul 37

Securizați elementele de fixare superioare ale telescopului amortizorului.

AUTODOC recomandă:
Volvo XC90 1 – Pentru evitarea leziunilor, țineți bara de suspensie atunci când înșurubați șuruburile de fixare.
Pasul 38

Strângeți elementele de fixare de sus ale telescopului amortizorului. Utilizați o cheie tubulară №13. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 25 Nm.
Pasul 39

Îndepărtați husa de protecție.

Pasul 40

Închideți capota.
Pasul 41

Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 42

Tratați locul de montare al telescopului amortizorului pe portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 43

Fixați bara de sprijin amortizor pe fuzetă.
Pasul 44

Instalați șuruburile de fixare.
Pasul 45

Strângeți elementele de fixare de jos ce unesc telescopul amortizorului de portfuzetă. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №21. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 105 Nm.+75°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 46

Conectați cablajul senzorului ABS.
Pasul 47

Montați bieleta antiruliu transversală.

Pasul 48

Strângeți elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului. Utilizați o cheie în combinaţie fixă №18. Folosiți Torx T40. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 90 Nm.
Pasul 49

Tratați toate articulațiile bieletei antiruliu. Tratați elementele de fixare ale amortizorului telescopic. Folosiți unsoare de cupru.
Pasul 50

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 51

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

AUTODOC recomandă:
Înlocuirea: arc spiral – Volvo XC90 1. După aplicarea spray-ului, așteptați câteva minute.
Pasul 52

Montați roata.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când înșurubați șuruburile de fixare la automobil. Volvo XC90 1
Pasul 53

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #19.
Pasul 54

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #19. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 140 Nm.
Pasul 55

Scoateți cricul și opritoarele de roată.
