Cum să schimbați: ansamblu telescop arc din față la Mercedes W124 | Ghid de înlocuire

descărcări: 0

Vizualizările: 18

Important!

Această procedură de înlocuire poate fi utilizată pentru:
MERCEDES-BENZ Clasa E Sedan (W124) E 250 D (124.126, 124.129), MERCEDES-BENZ Clasa E Sedan (W124) E 300 D (124.131), MERCEDES-BENZ Clasa E Sedan (W124) E 280 (124.028), MERCEDES-BENZ Clasa E Sedan (W124) E 320 (124.032), MERCEDES-BENZ Clasa E Sedan (W124) E 250 Turbo-D (124.128), MERCEDES-BENZ Clasa E Sedan (W124) E 300 Turbo-D (124.133) … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

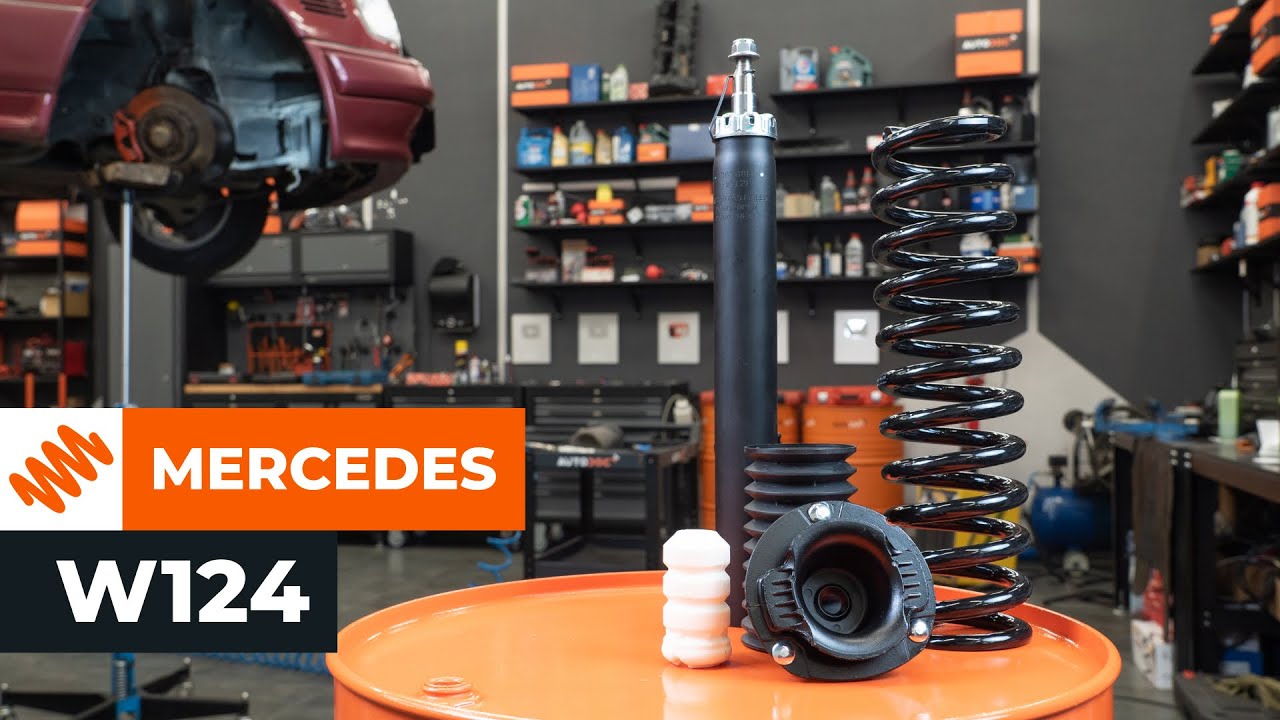

Cum se înlocuiesc amortizoare și arcuri elicoidale din față la MERCEDES W124 [TUTORIAL AUTODOC]

Cum să schimbați: ansamblu telescop arc din față la Mercedes W124 | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Amortizor pentru Clasa E Sedan (W124) și alte modele MERCEDES-BENZ

Produse alternative:

amortizor

SKSA-0130052 STARK Amortizor

158,88 RON

Magazin

SKSA-0130031 STARK Amortizor

198,94 RON

Magazin

854S0032 RIDEX Amortizor

198,94 RON

Magazin

SKSA-0132666 STARK Amortizor

198,94 RON

Magazin

22-001993 BILSTEIN Amortizor

358,49 RON

Magazin

22-001856 BILSTEIN Amortizor

359,39 RON

Magazin

22-001900 BILSTEIN Amortizor

363,17 RON

Magazin

20844 MAPCO Amortizor

368,25 RON

Magazin

115 069 SACHS Amortizor

389,16 RON

Magazin

22-003621 BILSTEIN Amortizor

490,51 RON

Magazin

Înlocuirea: ansamblu telescop arc – Mercedes W124. Lista sculelor de care veți avea nevoie:

                      Perie de sârmă

                      Spray WD-40

                      Spray curățare universal

                      Lubrifiant ceramic

                      Cheie dinamometrică

                      Cheie combinată №13

                      Cheie combinată №19

                      Cheie combinată №22

                      Capăt cheie tubulară nr.13

                      Capăt cheie tubulară nr.19

                      Bit HEX nr. H6

                      Bit HEX nr. H7

                      Chei tubulare de impact pentru prezoanele roților №17

                      Cheie cu clichet

                      Cheie port tarod

                      Clește papagal

                      rangă metalică

                      presă pentru arcuri

                      Cric hidraulic cutie de viteze

                      Huse de protecție aripi / frontală

                      Pană blocare roată

Cumpărați instrumente

Înlocuirea: ansamblu telescop arc – Mercedes W124. Sfatul util de la experții AUTODOC:

Ambele telescoape ale amortizoarelor suspensiei frontale trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru telescopul de amortizor stânga și cel de dreapta a suspensiei frontale.
Toate lucrările trebuiesc făcute cu motorul oprit.

Înlocuirea: ansamblu telescop arc – Mercedes W124. Utilizați următoarea procedură:

Pasul 1

Deschideți capota motorului.
Pasul 2

Folosiți o husă de protecție pentru a evita deteriorarea vopselei și a plasticului mașinii.
Pasul 3

Curățați elementele de fixare ale suportului superior al amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 4

Curățați elementele de fixare ale tijei amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 5

Slăbiți elementele de fixare ale suportului superior al jambei. Utilizați o cheie tubulară №13. Folosiți o cheie cu clichet.

AUTODOC recomandă:
Nu o deșurubați complet.
Pasul 6

Slăbiți elementul de fixare al tijei pistonului jambei. Utilizați o cheie în combinaţie fixă №22. Folosiți cheia hexagonală nr. H7. Folosiți o cheie cu clichet.

Înlocuirea: ansamblu telescop arc – Mercedes W124. Sfatul util:
Nu o deșurubați complet.
Pasul 7

Securizați roțile cu un opritor de roată.

Pasul 8

Slăbiți șuruburile roților. Folosiți o cheie tubulară de impact pentru roată #17. Folosiți un port tarod.
Pasul 9

Ridicați automobilul.

AUTODOC recomandă:
Dacă utilizați un cric, asigurați-vă că acesta este poziționat pe o suprafață plană, fără nicio neregularitate.Asigurați-vă că fixați sigur și suplimentar automobilul cu caprele de susținere.
Pasul 10

Deșurubați bolțurile roților.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când deșurubați șuruburile de fixare. Mercedes W124
Pasul 11

Scoateți roata.
Pasul 12

Fixați fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 13

Instalați presa de arcuri pe arc.

AUTODOC recomandă:
Folosiți adaptoare și elemente de prindere de dimensiunea corespunzătoare.Buclele arcului trebuie fixate bine în presa de arcuri.Folosiți prese de arcuri de calitate.
Pasul 14

Compresați arcul.

Înlocuirea: ansamblu telescop arc – Mercedes W124. AUTODOC recomandă:
Fiți atent! Arcul comprimat este puternic și, dacă se decomprimă, poate provoca traumatisme.
Pasul 15

Curățați elementele de fixare ale amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 16

Deconectați cablajul de la jambă.
Pasul 17

Deșurubați elementele de fixare inferioare ale amortizorului. Utilizați o cheie tubulară №19. Folosiți o cheie cu clichet.
Pasul 18

Scoateți șuruburile de fixare.
Pasul 19

Decuplați jamba de la portfuzetă. Folosiți o rangă.
Pasul 20

Curățați elementele de fixare ale suporturilor bucșelor stabilizatorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 21

Deșurubați elementele de fixare ale suporturilor bucșelor stabilizatorului. Utilizați o cheie în combinaţie fixă №13. Utilizați o cheie tubulară №13. Folosiți o cheie cu clichet.
Pasul 22

Scoateți șuruburile de fixare.
Pasul 23

Scoateți suporturile bucșelor stabilizatorului.
Pasul 24

Scoateți arcul elicoidal împreună cu presa de arcuri.

Înlocuirea: ansamblu telescop arc – Mercedes W124. Experții AUTODOC recomandă:
În timp ce arcul este comprimat, nu realizați nici o acțiune asupra lui.
Pasul 25

Scoateți elementul de fixare al tijei pistonului amortizorului. Utilizați o cheie în combinaţie fixă №22. Folosiți cheia hexagonală nr. H7. Folosiți o cheie cu clichet.
Pasul 26

Deșurubați elementele de fixare ale suportului superior al jambei. Utilizați o cheie tubulară №13. Folosiți o cheie cu clichet.
Pasul 27

Scoateți amortizorul.
Pasul 28

Demontați suportul jambei.
Pasul 29

Scoateți burduful de protecţie împotriva prafului și tamponul limitator ale amortizorului.

AUTODOC recomandă:
Inspectați cu atenție burduful de protecţie antipraf și tamponul opritor al jambei suspensiei. Înlocuiți-le dacă este necesar.
Pasul 30

Decompresați arcul.
Pasul 31

Instalați presa de arcuri pe arc.
Pasul 32

Compresați arcul.

AUTODOC recomandă:
Fiți atent! Arcul comprimat este puternic și, dacă se decomprimă, poate provoca traumatisme.
Pasul 33

Curățați suporturile arcurilor elicoidale. Folosiți o perie de sârmă. Folosiți spray de curățare universal.
Pasul 34

Curățați suporturile amortizoarelor. Folosiți o perie de sârmă. Folosiți spray de curățare universal.
Pasul 35

Curățați locașul de montare al suportului jambei suspensiei. Folosiți o perie de sârmă. Folosiți spray de curățare universal.
Pasul 36

Instalați arcul împreună cu compresorul.

AUTODOC recomandă:
Asigurați-vă că arcul elicoidal este poziționat corect în suporturile sale.
Pasul 37

Instalați suportul superior al jambei amortizorului.
Pasul 38

Înșurubați elementele de fixare ale suportului superior al jambei.

Pasul 39

Montați burduful de protecţie antipraf și tamponul opritor.
Pasul 40

Instalați o jambă a suspensiei nouă.

Înlocuirea: ansamblu telescop arc – Mercedes W124. Sfatul util de la experții AUTODOC:
Înainte de instalarea vreunui amortizor nou, ar trebui să-l pompați manual de 3-5 ori.
Pasul 41

Înșurubați elementul de fixare al tijei pistonului jambei.

Pasul 42

Instalați șuruburile de fixare.
Pasul 43

Strângeți elementele de fixare inferioare de pe amortizoare. Utilizați o cheie tubulară №19. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 110 Nm.
Pasul 44

Scoateți suportul de sub fuzetă.

AUTODOC recomandă:
Coborâți cricul hidraulic pentru cutia de viteze lent, fără zdruncinături, pentru a evita deteriorarea ansamblurilor și mecanismelor.
Pasul 45

Fixați sigur cablajul la jambă.
Pasul 46

Instalați suporturile bucșelor stabilizatorului. Folosiți clești pentru pompa de apă.
Pasul 47

Instalați șuruburile de fixare.

Pasul 48

Strângeți elementele de fixare de pe suporții bucșei barei antiruliu. Utilizați o cheie în combinaţie fixă №13. Utilizați o cheie tubulară №13. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 20 Nm.
Pasul 49

Decompresați arcul.
Pasul 50

Scoateți presa de arcuri.
Pasul 51

Curățați locul de montare al jantei roții. Folosiți o perie de sârmă. Folosiți spray de curățare universal.
Pasul 52

Tratați suprafața unde discul de frână intră în contact cu janta. Utilizați lubrifiant ceramic.
Pasul 53

Instalați roata.

Înlocuirea: ansamblu telescop arc – Mercedes W124. AUTODOC recomandă:
Pentru a evita rănirea, susțineți roata atunci când înșurubați bolțurile de fixare.
Pasul 54

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #17. Folosiți o cheie cu clichet.
Pasul 55

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 110 Nm.
Pasul 56

Scoateți cricul și opritoarele de roată.
Pasul 57

Strângeți piulița tijei amortizorului. Utilizați o cheie în combinaţie fixă №19. Folosiți cheia hexagonală nr. H6. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 60 Nm.
Pasul 58

Strângeți elementele de fixare ale suportului superior al jambei. Utilizați o cheie tubulară №13. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 20 Nm.
Pasul 59

Îndepărtați husa de protecție.
Pasul 60

Închideți capota.
