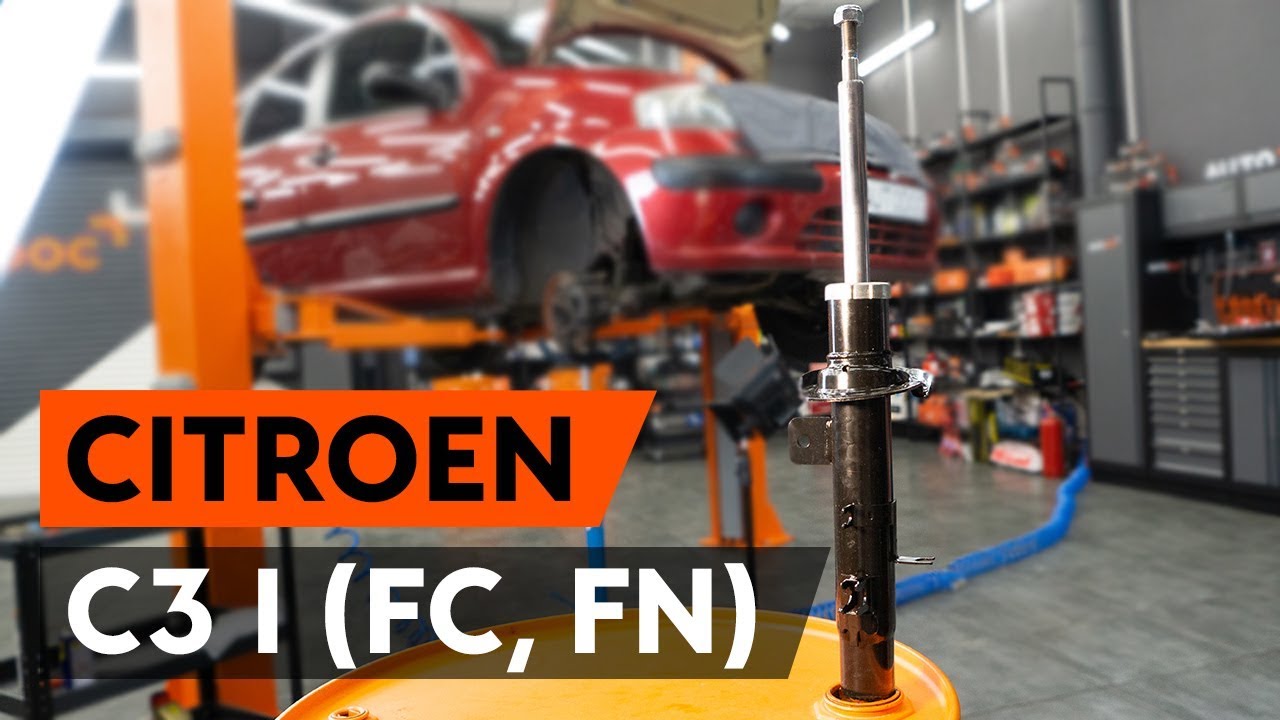

Cum să schimbați: ansamblu telescop arc din față la Citroen C3 1 | Ghid de înlocuire

descărcări: 6

Vizualizările: 81

Important!

Această procedură de înlocuire poate fi utilizată pentru:
CITROËN C3 I Hatchback (FC_, FN_) 1.1 i, CITROËN C3 I Hatchback (FC_, FN_) 1.4 HDi, CITROËN C3 I Hatchback (FC_, FN_) 1.4 i Bivalent, CITROËN C3 I Hatchback (FC_, FN_) 1.6 16V, CITROËN C3 I Hatchback (FC_, FN_) 1.4 16V HDi, CITROËN C3 I Hatchback (FC_, FN_) 1.4 16V, CITROËN C3 I Hatchback (FC_, FN_) 1.6 16V HDi, CITROËN C3 I Hatchback (FC_, FN_) 1.6 16V HDi, CITROËN C3 I Hatchback (FC_, FN_) 1.4 HDi, CITROËN C3 I Hatchback (FC_, FN_) 1.1 LPG, CITROËN C3 I Hatchback (FC_, FN_) 1.4 BiFuel, CITROËN C3 I Hatchback (FC_, FN_) 1.4 i Bivalent … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

Cum se înlocuiește telescopul amortizorului față CITROEN C3 1 (FC, FN) [TUTORIAL AUTODOC]

Cum să schimbați: ansamblu telescop arc din față la Citroen C3 1 | Ghid de înlocuire

Produse alternative:

amortizor

Înlocuirea: ansamblu telescop arc – Citroen C3 1. Sculele de care veți avea nevoie:

                      Perie de sârmă

                      Spray WD-40

                      Spray curățare frâne

                      Vaselina pe bază de cupru

                      Cheie combinată №16

                      Cheie combinată №17

                      Cheie combinată №22

                      Capăt cheie tubulară nr.16

                      Capăt cheie tubulară nr.17

                      Capăt cheie tubulară nr.19

                      Capăt cheie tubulară nr.22

                      Capăt cheie tubulară nr.30

                      Bit HEX nr. H7.

                      Șurubelnițe Torx T30

                      Chei tubulare de impact pentru prezoanele roților №17

                      Cheie tubulară pentru amortizor

                      Cheie cu clichet

                      Cheie dinamometrică

                      Daltă plată

                      Poanson

                      Cheie port tarod

                      Ciocan

                      Rangă metalică

                      Presă hidraulică pentru arcuri

                      Cric hidraulic cutie de viteze

                      Huse de protecție aripi / frontală

                      Pană blocare roată

Cumpărați instrumente

Înlocuirea: ansamblu telescop arc – Citroen C3 1. Sfatul util:

Ambele telescoape ale amortizoarelor suspensiei frontale trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru telescopul de amortizor stânga și cel de dreapta a suspensiei frontale.
Atenție! Opriți motorul înainte de a începe orice lucrare - Citroen C3 1.

Înlocuiți în următoarea ordine:

Pasul 1

Deschideți capota motorului.
Pasul 2

Folosiți o husă de protecție pentru a evita deteriorarea vopselei și a plasticului mașinii.
Pasul 3

Curățați elementele de fixare ale suportului superior al telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 4

Slăbiți elementul de fixare superior al suportului telescopului amortizor. Folosiți cheia hexagonală nr. H7. Utilizați o cheie în combinaţie fixă №22. Folosiți o cheie cu clichet.
Pasul 5

Securizați roțile cu un opritor de roată.
Pasul 6

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 7

Curățați elementul de fixare al arborelui de acționare. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 8

Desfaceți elementul de fixare al arborelui de transmisie. Folosiți o daltă plată pentru metal. Folosiți un ciocan.
Pasul 9

Slăbiți elementul de fixare al arborelui de transmisie. Utilizați o cheie tubulară №30. Folosiți un port tarod.
Pasul 10

Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 11

Deșurubați bolțurile roților.

Înlocuirea: ansamblu telescop arc – Citroen C3 1. Experții AUTODOC recomandă:
Pentru a evita accidentările, susțineți roata atunci când deșurubați bolțurile.
Pasul 12

Scoateți roata.
Pasul 13

Curățați elementele de fixare ale bieletei antiruliu. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 14

Deconectați cablajele și furtunul de frână de la suportul barei de sprijin amortizor. Folosiți o rangă.
Pasul 15

Deșurubați elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului. Utilizați o cheie în combinaţie fixă №17. Folosiți Torx T30. Folosiți o cheie cu clichet.
Pasul 16

Îndepărtați tija de stabilizare transversală.
Pasul 17

Curățați elementele de fixare care unesc telescopul amortizorului de portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 18

Curățați toate articulațiile brațului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 19

Deșurubați elementul de fixare ce conectează rotula suspensiei la brațul de control al suspensiei. Utilizați o cheie tubulară №16. Utilizați o cheie în combinaţie fixă №16. Folosiți un port tarod.
Pasul 20

Decuplați articulația sferică de pe braț.
Pasul 21

Deșurubați elementul de fixare ce conectează arborele de transmisie la butucul roții. Utilizați o cheie tubulară №30.
Pasul 22

Scoateți arborele de antrenare. Folosiți un punctator. Folosiți un ciocan.
Pasul 23

Deșurubați elementul de fixare inferior care unește telescopul amortizorului de portfuzetă. Utilizați o cheie tubulară №16. Folosiți un port tarod.
Pasul 24

Scoateți șurubul de fixare.
Pasul 25

Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 26

Slăbiți elementul de fixare inferior care unește telescopul amortizorului de portfuzetă. Folosiți o cheie tubulară specială pentru demontarea amortizorului. Folosiți o cheie cu clichet.
Pasul 27

Decuplați fuzeta de la bara de sprijin amortizor. Folosiți un ciocan.
Pasul 28

Deșurubați elementul de fixare superior al rulmentului de sarcină amortizor. Utilizați o cheie tubulară №22.

Înlocuirea: ansamblu telescop arc – Citroen C3 1. Sfatul util de la AUTODOC:
Pentru a evita accidentările, susțineți telescopul amortizorului în timp ce desfaceți boțurile de fixare.
Pasul 29

Extrageți bara de sprijin amortizor.
Pasul 30

Montați bara de sprijin amortizor pe dispozitivul special pentru comprimarea arcurilor.

Înlocuirea: ansamblu telescop arc – Citroen C3 1. Sfatul util de la experții AUTODOC:
Rețineți că atunci când utilizați compresorul de arcuri, spirele arcului trebuie prinse în mod sigur, comprimându-l contemporan din partea opusă.Asigurați-vă că poziția arcului în interiorul suportului este corectă.Asigurați-vă că spirele arcurilor au intrat în mod ferm în manivelele de strângere.
Pasul 31

Comprimați arcul.
Pasul 32

Deșurubați piulița tijei suportului de amortizare. Utilizați o cheie tubulară №19. Folosiți cheia hexagonală nr. H7. Folosiți o cheie cu clichet.
Pasul 33

Îndepărtați suportul superior al barei de sprijin.
Pasul 34

Slăbiți arcul elicoidal.
Pasul 35

Îndepărtați arcul.

AUTODOC recomandă:
Înlocuirea: ansamblu telescop arc – Citroen C3 1. Verificați cu atenție suportul, burduful de protecție și limitatorul de șoc al amortizorului. Înlocuiți dacă este necesar.
Pasul 36

Demontați vechiul amortizor de la presa hidraulică pentru arcuri.

Înlocuirea: ansamblu telescop arc – Citroen C3 1. Sfatul util de la AUTODOC:
Înainte de instalare, amortizorul trebuie pompat manual de 3-5 ori.
Pasul 37

Instalați noul amortizor pe presa hidraulică pentru arcuri.
Pasul 38

Montați arcul pe amortizor.
Pasul 39

Comprimați arcul.
Pasul 40

Instalați suportul superior și rulmentul suportului.
Pasul 41

Strângeți șurubul tijei pistonului barei de sprijin amortizor. Folosiți cheia hexagonală nr. H7. Utilizați o cheie tubulară №19. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 60 Nm.

Înlocuirea: ansamblu telescop arc – Citroen C3 1. Profesioniștii recomandă:
Asigurați-vă că arcul este poziționat corect. Evitați poziționarea incorectă a acestuia.
Pasul 42

Decomprimați arcul.
Pasul 43

Scoateți telescopul amortizorului în ansamblu.
Pasul 44

Instalați bara de sprijin amortizor sub arcul roții.
Pasul 45

Important! Țineți roata atunci când înșurubați șuruburile de fixare. Citroen C3 1 Nu îl strângeți.

AUTODOC recomandă:
Important! Țineți bara de suspensie atunci când înșurubați șuruburile de fixare. Citroen C3 1
Pasul 46

Tratați locul de montare al telescopului amortizorului pe portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 47

Fixați bara de sprijin amortizor pe fuzetă.
Pasul 48

Instalați șurubul de fixare.
Pasul 49

Înșurubați elementele de fixare ce unesc ansamblu amortizor la portfuzetă. Utilizați o cheie tubulară №16.
Pasul 50

Îndepărtați suportul de sub fuzetă.

AUTODOC recomandă:
Înlocuirea: ansamblu telescop arc – Citroen C3 1. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 51

Curățați canelurile articulației planetare a arborelui de antrenare. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 52

Instalați arborele de antrenare.
Pasul 53

Atașați rotula suspensiei la brațul de control.
Pasul 54

Înșurubați elementele de fixare ale articulației sferice. Utilizați o cheie tubulară №16.
Pasul 55

Montați bieleta antiruliu transversală.
Pasul 56

Strângeți elementul de fixare al bieletei antiruliu. Utilizați o cheie tubulară №17.
Pasul 57

FIxați pe suport furtunul sistemului de frânare. Cuplați elementele de fixare ale cablului senzorului ABS la barele de sprijin amortizor.
Pasul 58

Strângeți elementele de fixare de jos ce unesc telescopul amortizorului de portfuzetă. Utilizați o cheie tubulară №16. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 59 Nm.
Pasul 59

Strângeți elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului. Utilizați o cheie tubulară №17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 35 Nm.
Pasul 60

Strângeți elementele de fixare ale articulației sferice. Utilizați o cheie tubulară №16. Utilizați o cheie în combinaţie fixă №16. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 52 Nm.
Pasul 61

Strângeți piulița arborelui conducător. Utilizați o cheie tubulară №30.
Pasul 62

Tratați toate articulațiile brațului. Tratați elementele de fixare ale amortizorului telescopic. Folosiți unsoare de cupru.
Pasul 63

Tratați toate articulațiile bieletei antiruliu. Folosiți unsoare de cupru.
Pasul 64

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 65

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

Înlocuirea: ansamblu telescop arc – Citroen C3 1. Sfatul util de la AUTODOC:
După aplicarea spray-ului așteptați câteva minute.
Pasul 66

Montați roata.

AUTODOC recomandă:
Important! Țineți roata atunci când înșurubați șuruburile de fixare. Citroen C3 1
Pasul 67

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 68

Coborâți autovehiculul.
Pasul 69

Strângeți piulița arborelui de antrenare. Utilizați o cheie tubulară №30. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 245 Nm.
Pasul 70

Strângeți șuruburile roții, în mod încrucișat. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 90 Nm.
Pasul 71

Presați înăuntru elementul de fixare al arborelui de transmisie. Folosiți o daltă plată pentru metal. Folosiți un ciocan.
Pasul 72

Înșurubați elementul de fixare superior al barei de sprijin amortizor. Utilizați o cheie tubulară №22. Folosiți cheia hexagonală nr. H7. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 60 Nm.
Pasul 73

Tratați elementele de fixare ale amortizorului telescopic. Folosiți unsoare de cupru.
Pasul 74

Scoateți cricul și opritoarele de roată.
Pasul 75

Îndepărtați husa de protecție.
Pasul 76

Închideți capota.
