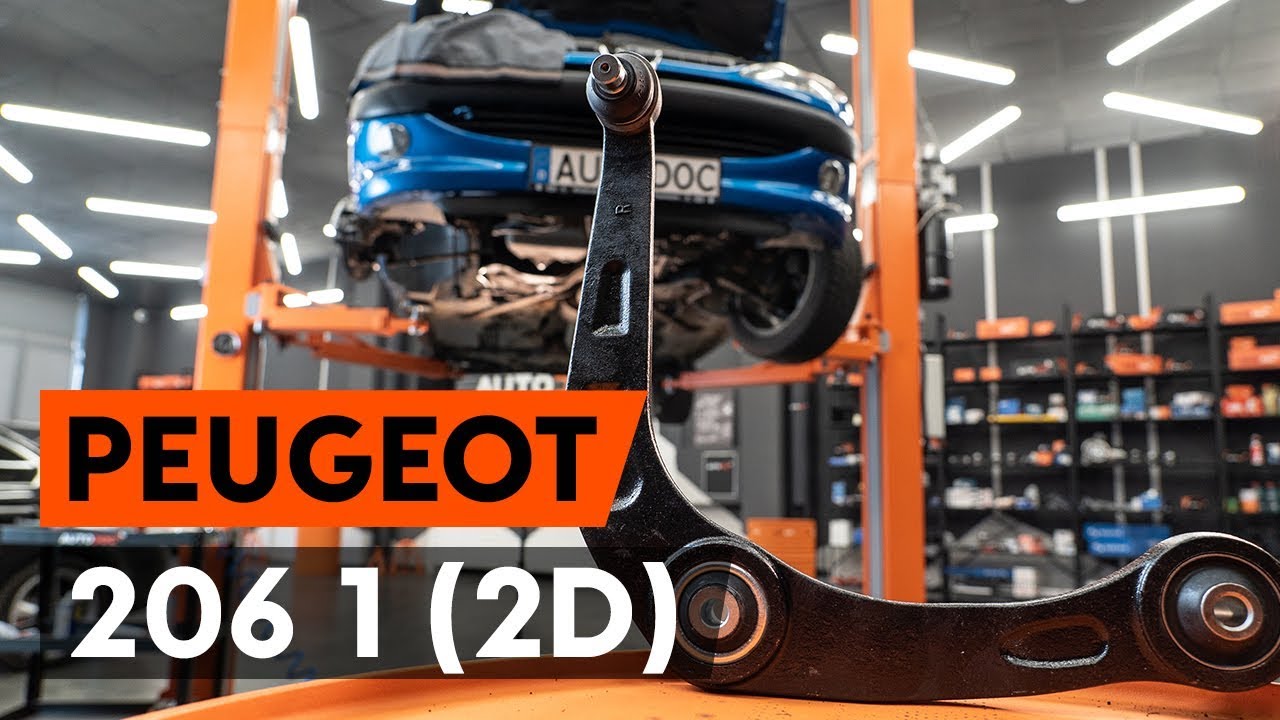

Înlocuirea: brațul inferior din față – Peugeot 206 CC 2D. AUTODOC recomandă:
Procedura de înlocuire este identică pentru brațul de control inferior stâng și drept.
Atenție! Opriți motorul înainte de a începe orice lucrare - Peugeot 206 CC 2D.
Înlocuiți în următoarea ordine:
Pasul 1
Deschideți capota motorului.
Pasul 2
Folosiți o husă de protecție pentru a evita deteriorarea vopselei și a plasticului mașinii.
Pasul 3
Securizați roțile cu un opritor de roată.
Pasul 4
Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #19.
Pasul 5
Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 6
Deșurubați bolțurile roților.
Înlocuirea: brațul inferior din față – Peugeot 206 CC 2D. Sfatul util:
Pentru a evita accidentările, susțineți roata atunci când deșurubați bolțurile.
Pasul 7
Scoateți roata.
Pasul 8
Curățați elementul de fixare al arborelui de acționare. Folosiți o perie de sârmă.
Pasul 9
Scoateți splintul. Folosiți o rangă.
Pasul 10
Slăbiți elementul de fixare al arborelui de transmisie. Utilizați o cheie tubulară №32. Folosiți un port tarod. Folosiți o rangă.
Pasul 11
Scoateți arborele de transmisie de la portfuzetă. Folosiți un punctator. Folosiți un ciocan.
Pasul 12
Curățați elementul de fixare ce conectează articulația sferică la portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 13
Deșurubați suportul care fixează articulația sferică pe fuzetă. Utilizați o cheie în combinaţie fixă №17. Utilizați o cheie tubulară №17.
Pasul 14
Scoateți șurubul de fixare.
Pasul 15
Slăbiți elementul de fixare ce unește articulația sferică a brațului de control cu portfuzeta. Folosiți o daltă plată pentru metal. Folosiți un ciocan.
Pasul 16
Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 17
Decuplați brațul inferior de la fuzetă. Folosiți o rangă.
Pasul 18
Îndepărtați suportul de sub fuzetă.
AUTODOC recomandă:
Înlocuirea: brațul inferior din față – Peugeot 206 CC 2D. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 19
Extrageți din fuzetă arborele conducător și, ridicându-l, ataşaţi-l la caroserie.
Înlocuirea: brațul inferior din față – Peugeot 206 CC 2D. AUTODOC recomandă:
Asigurați-vă că arborele de antrenare nu este descărcat (când mașina este ridicată).
Pasul 20
Curățați toate articulațiile brațului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Înlocuirea: brațul inferior din față – Peugeot 206 CC 2D. Sfatul util de la AUTODOC:
După aplicarea spray-ului așteptați câteva minute.
Pasul 21
Deșurubați elementul de fixare anterior al brațului. Utilizați o cheie tubulară №21. Folosiți un port tarod.
Pasul 22
Deșurubați elementul de fixare posterior al brațului. Utilizați o cheie tubulară №21. Folosiți un port tarod.
Pasul 23
Scoateți șuruburile de fixare.
Pasul 24
Îndepărtați brațul.
Pasul 25
Curățați locurile de montare și filetul brațului de suspensie. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 26
Instalați un nou braț.
Înlocuirea: brațul inferior din față – Peugeot 206 CC 2D. Experții AUTODOC recomandă:
În timpul montajului folosiți numai șuruburi și piulițe noi.Nu deteriorați husa suportului sferic.
Pasul 27
Instalați elementele de fixare ale brațului de control.
Pasul 28
Înșurubați elementul de fixare anterior al brațului. Utilizați o cheie în combinaţie fixă №21. Utilizați o cheie tubulară №21.
Pasul 29
Curățați canelurile articulației planetare a arborelui de antrenare. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 30
Instalați arborele de antrenare.
Pasul 31
Conectați brațul inferior la fuzetă.
Pasul 32
Instalați șurubul de fixare.
Pasul 33
Înșurubați elementele de fixare ale articulației sferice. Utilizați o cheie tubulară №17. Utilizați o cheie în combinaţie fixă №17.
Pasul 34
Strângeți elementul de fixare față ce unește brațul de control cu subcadrul. Utilizați o cheie tubulară №21. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 111 Nm.
Pasul 35
Strângeți elementul de fixare din spate al brațului de control. Utilizați o cheie tubulară №21. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 111 Nm.
Pasul 36
Strângeți elementele de fixare ale articulației sferice. Utilizați o cheie în combinaţie fixă №17. Utilizați o cheie tubulară №17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 40 Nm.
Pasul 37
Tratați toate articulațiile brațului. Folosiți unsoare de cupru.
Pasul 38
Strângeți piulița arborelui de antrenare. Utilizați o cheie tubulară №32. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 245 Nm.
Pasul 39
Instalați splintul. Folosiți o rangă.
Pasul 40
Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 41
Curățați suprafața discului de frână. Folosiți un spray curățare frâne.
AUTODOC recomandă:
Înlocuirea: brațul inferior din față – Peugeot 206 CC 2D. După aplicarea spray-ului, așteptați câteva minute.
Pasul 42
Montați roata.
Înlocuirea: brațul inferior din față – Peugeot 206 CC 2D. Sfatul util:
Pentru a evita rănirea, susțineți roata atunci când înșurubați bolțurile de fixare.
Pasul 43
Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #19.
Pasul 44
Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 100 Nm.
Pasul 45
Scoateți cricul și opritoarele de roată.
Pasul 46
Îndepărtați husa de protecție.
Pasul 47
Închideți capota.
