Important!

Această procedură de înlocuire poate fi utilizată pentru:
MERCEDES-BENZ Clasa E Sedan (W124) E 300 D (124.131), MERCEDES-BENZ Clasa E Sedan (W124) E 200 (124.019), MERCEDES-BENZ Clasa E Sedan (W124) E 220 (124.022), MERCEDES-BENZ Clasa E Sedan (W124) E 280 (124.029), MERCEDES-BENZ Clasa E Sedan (W124) E 200 D (124.120), MERCEDES-BENZ Clasa E Sedan (W124) E 250 Turbo-D (124.128), MERCEDES-BENZ Clasa E Sedan (W124) E 300 Turbo-D 4-matic (124.333), MERCEDES-BENZ Clasa E Sedan (W124) E 300 Turbo-D (124.133), MERCEDES-BENZ Clasa E Sedan (W124) E 300 4-matic (124.230) … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

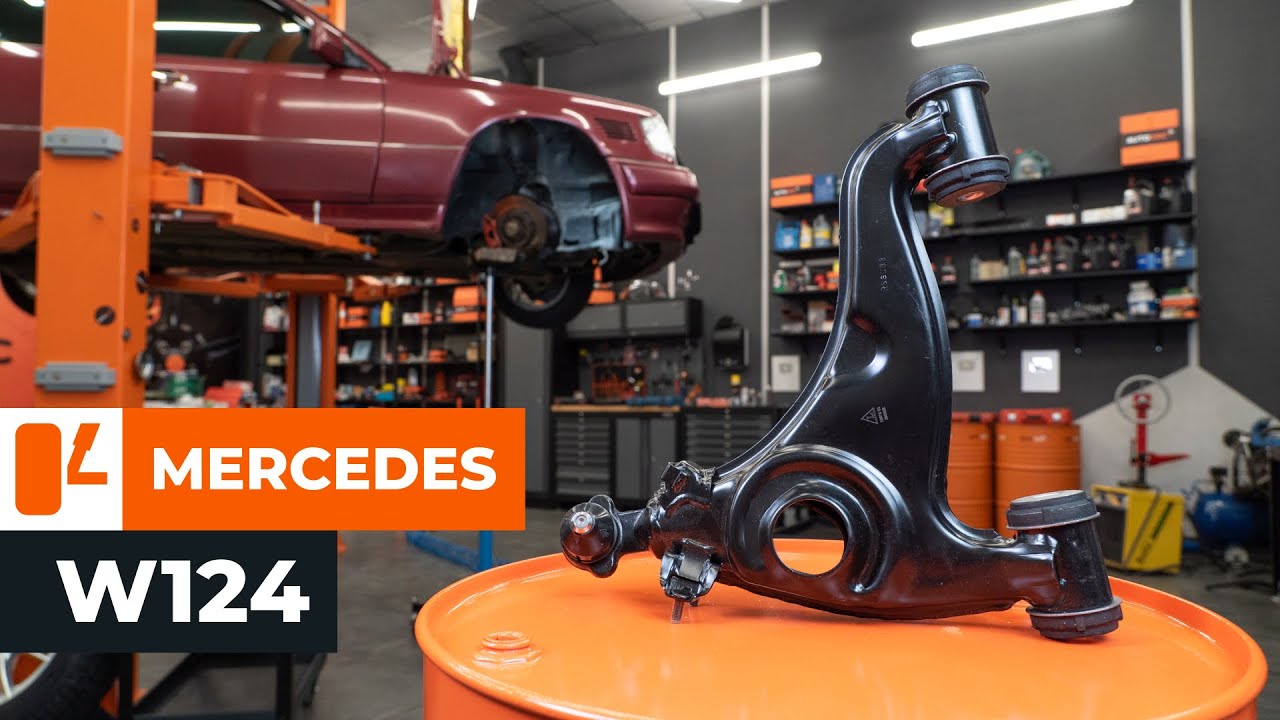

Cum se înlocuiește brat suspensie din față pe MERCEDES W124 [TUTORIAL AUTODOC]

Cum să schimbați: brațul inferior din față la Mercedes W124 | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Brat Suspensie pentru Clasa E Sedan (W124) și alte modele MERCEDES-BENZ

Brat, suspensie roata

        Brat, suspensie roata pentru Clasa E Sedan (W124) motor diesel (136 CP)

        Brat, suspensie roata pentru Clasa E Sedan (W124) benzina (136 CP)

        Brat, suspensie roata pentru Clasa E Sedan (W124) benzina (150 CP)

        Brat, suspensie roata pentru Clasa E Sedan (W124) benzina (193 CP)

        Brat, suspensie roata pentru Clasa E Sedan (W124) motor diesel (75 CP)

        Brat, suspensie roata pentru Clasa E Sedan (W124) motor diesel (126 CP)

        Brat, suspensie roata pentru Clasa E Sedan (W124) motor diesel (147 CP)

        Brat, suspensie roata pentru Clasa E Sedan (W124) motor diesel (147 CP)

        Brat, suspensie roata pentru Clasa E Sedan (W124) benzina (180 CP)

Înlocuirea: brațul inferior din față – Mercedes W124. Lista sculelor de care veți avea nevoie:

                        Perie de sârmă

                        Spray WD-40

                        Spray curățare universal

                        Lubrifiant ceramic

                        Cheie dinamometrică

                        Cheie combinată №18

                        Cheie combinată №22

                        Capăt cheie tubulară nr.13

                        Capăt cheie tubulară nr.19

                        Capăt cheie tubulară nr.22

                        Chei tubulare de impact pentru prezoanele roților №17

                        Cheie cu clichet

                        Cheie port tarod

                        Ciocan

                        Poanson

                        rangă metalică

                        Ciocan cu cap moale

                        presă pentru arcuri

                        Cric hidraulic cutie de viteze

                        Pană blocare roată

Cumpărați instrumente

Înlocuirea: brațul inferior din față – Mercedes W124. Experții AUTODOC recomandă:

Procedura de înlocuire este identică pentru brațul de control inferior stâng și drept.
Toate lucrările trebuiesc făcute cu motorul oprit.

Înlocuirea: brațul inferior din față – Mercedes W124. Consecutivitatea recomandată a etapelor:

Pasul 1

Securizați roțile cu un opritor de roată.

Pasul 2

Slăbiți șuruburile roților. Folosiți o cheie tubulară de impact pentru roată #17. Folosiți un port tarod.
Pasul 3

Ridicați automobilul.

Înlocuirea: brațul inferior din față – Mercedes W124. AUTODOC recomandă:
Dacă utilizați un cric, asigurați-vă că acesta este poziționat pe o suprafață plană, fără nicio neregularitate.Asigurați-vă că fixați sigur și suplimentar automobilul cu caprele de susținere.
Pasul 4

Deșurubați bolțurile roților.

AUTODOC recomandă:
Pentru a evita accidentările, susțineți roata atunci când deșurubați bolțurile.
Pasul 5

Scoateți roata.
Pasul 6

Instalați presa de arcuri pe arc.

Înlocuirea: brațul inferior din față – Mercedes W124. Profesioniștii recomandă:
Folosiți adaptoare și elemente de prindere de dimensiunea corespunzătoare.Buclele arcului trebuie fixate bine în presa de arcuri.Folosiți prese de arcuri de calitate.
Pasul 7

Compresați arcul.

AUTODOC recomandă:
Fiți atent! Arcul comprimat este puternic și, dacă se decomprimă, poate provoca traumatisme.
Pasul 8

Curățați toate articulațiile brațului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 9

Faceți marcaje pe șuruburile unghiului de cădere a roților.
Pasul 10

Deșurubați dispozitivul de fixare din spate al pârghiei de comandă. Utilizați o cheie în combinaţie fixă №22. Utilizați o cheie tubulară №22. Folosiți o cheie cu clichet.
Pasul 11

Deșurubați dispozitivul de fixare din față al pârghiei de comandă. Utilizați o cheie în combinaţie fixă №22. Utilizați o cheie tubulară №22. Folosiți o cheie cu clichet.
Pasul 12

Deșurubați elementele de fixare care unesc suportul barei antiruliu de brațul de comandă. Utilizați o cheie tubulară №13. Folosiți o cheie cu clichet.
Pasul 13

Decuplați bara antiruliu de la brațul de comandă.
Pasul 14

Deșurubați elementul de fixare care unește articulație sferică la fuzetă. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №19. Folosiți o cheie cu clichet.
Pasul 15

Scoateți șurubul de fixare.
Pasul 16

Decuplați articulația sferică de la fuzetă.
Pasul 17

Scoateți șuruburile de fixare. Folosiți un punctator. Folosiți un ciocan.
Pasul 18

Scoateți arcul elicoidal împreună cu presa de arcuri.

Înlocuirea: brațul inferior din față – Mercedes W124. Sfatul util de la experții AUTODOC:
În timp ce arcul este comprimat, nu realizați nici o acțiune asupra lui.
Pasul 19

Scoateți pârghia de comandă. Folosiți o rangă.
Pasul 20

Curățați locurile de montare ale brațului suspensiei. Folosiți o perie de sârmă. Folosiți spray de curățare universal.
Pasul 21

Instalați pârghia nouă de comandă.

AUTODOC recomandă:
În timpul procesului de instalare, utilizați numai șuruburi și piulițe noi.
Pasul 22

Cuplați articulația sferică la fuzetă.
Pasul 23

Instalați șurubul de fixare.
Pasul 24

Sprijiniți pârghia de comandă. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 25

Instalați arcul împreună cu compresorul.

Înlocuirea: brațul inferior din față – Mercedes W124. Sfatul util:
Asigurați-vă că arcul elicoidal este poziționat corect în suporturile sale.
Pasul 26

Așezați brațul de control conform găurilor de montare. Folosiți un ciocan de cauciuc.
Pasul 27

Instalați șuruburile de fixare. Folosiți un ciocan de cauciuc.
Pasul 28

Scoateți suportul de sub pârghia de comandă.

Pasul 29

Ajustați conform marcajelor poziția șuruburilor unghiului de cădere a roților.

Pasul 30

Fixați fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.

AUTODOC recomandă:
Pentru a strânge corect elementele de fixare, trebuie să ridicați cu cricul componentele suspensiei în poziția lor de lucru.
Pasul 31

Strângeți elementul de fixare din spate al brațului de control. Utilizați o cheie în combinaţie fixă №22. Utilizați o cheie tubulară №22. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 120 Nm.
Pasul 32

Strângeți elementul de fixare din față al brațului. Utilizați o cheie în combinaţie fixă №22. Utilizați o cheie tubulară №22. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 120 Nm.
Pasul 33

Strângeți dispozitivul de fixare a articulației sferice. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №19. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 75 Nm.
Pasul 34

Scoateți suportul de sub fuzetă.

AUTODOC recomandă:
Mercedes W124 – Nu coborâți brusc cricul de transmisie pentru a evita deteriorarea componentelor și a mecanismelor automobilului.
Pasul 35

Conectați bara antiruliu la brațul de comandă. Folosiți o rangă.
Pasul 36

Strângeți elementele de fixare care unesc suportul barei antiruliu de brațul de comandă. Utilizați o cheie tubulară №13. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 20 Nm.
Pasul 37

Decompresați arcul.
Pasul 38

Scoateți presa de arcuri.
Pasul 39

Curățați locul de montare al jantei roții. Folosiți o perie de sârmă. Folosiți spray de curățare universal.
Pasul 40

Tratați suprafața unde discul de frână intră în contact cu janta. Utilizați lubrifiant ceramic.
Pasul 41

Instalați roata.

Înlocuirea: brațul inferior din față – Mercedes W124. Experții AUTODOC recomandă:
Pentru a evita rănirea, susțineți roata atunci când înșurubați bolțurile de fixare.
Pasul 42

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #17. Folosiți o cheie cu clichet.
Pasul 43

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 110 Nm.
Pasul 44

Scoateți cricul și opritoarele de roată.
