Important!

Această procedură de înlocuire poate fi utilizată pentru:
MERCEDES-BENZ Clasa E Sedan (W210) E 220 D (210.004), MERCEDES-BENZ Clasa E Sedan (W210) E 250 D (210.010), MERCEDES-BENZ Clasa E Sedan (W210) E 200 (210.035), MERCEDES-BENZ Clasa E Sedan (W210) E 300 D (210.020), MERCEDES-BENZ Clasa E Sedan (W210) E 230 (210.037), MERCEDES-BENZ Clasa E Sedan (W210) E 320 (210.055), MERCEDES-BENZ Clasa E Sedan (W210) E 290 Turbo-D (210.017), MERCEDES-BENZ Clasa E Sedan (W210) E 280 (210.053), MERCEDES-BENZ Clasa E Sedan (W210) E 420 (210.072), MERCEDES-BENZ Clasa E Sedan (W210) E 50 AMG (210.072), MERCEDES-BENZ Clasa E Sedan (W210) E 270 CDI (210.016), MERCEDES-BENZ Clasa E Sedan (W210) E 280 (210.063), MERCEDES-BENZ Clasa E Sedan (W210) E 320 (210.065), MERCEDES-BENZ Clasa E Sedan (W210) E 300 Turbo-D (210.025), MERCEDES-BENZ Clasa E Sedan (W210) E 250 Turbo-D (210.015), MERCEDES-BENZ Clasa E Sedan (W210) E 200 D (210.003), MERCEDES-BENZ Clasa E Sedan (W210) E 240 (210.061), MERCEDES-BENZ Clasa E Sedan (W210) E 200 Kompressor (210.045), MERCEDES-BENZ Clasa E Sedan (W210) E 55 AMG (210.074), MERCEDES-BENZ Clasa E Sedan (W210) E 220 CDI (210.006), MERCEDES-BENZ Clasa E Sedan (W210) E 200 CDI (210.007), MERCEDES-BENZ Clasa E Sedan (W210) E 220 D, MERCEDES-BENZ Clasa E Sedan (W210) E 200 CDI (210.007), MERCEDES-BENZ Clasa E Sedan (W210) E 220 CDI (210.006), MERCEDES-BENZ Clasa E Sedan (W210) E 270 CDI (210.016), MERCEDES-BENZ Clasa E Sedan (W210) E 320 CDI (210.026), MERCEDES-BENZ Clasa E Sedan (W210) E 200 Kompressor (210.048), MERCEDES-BENZ Clasa E Sedan (W210) E 240 (210.062), MERCEDES-BENZ Clasa E Sedan (W210) E 220 CDI (210.006) … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

Cum se înlocuiește brat suspensie din față pe MERCEDES-BENZ E (W210) [TUTORIAL AUTODOC]

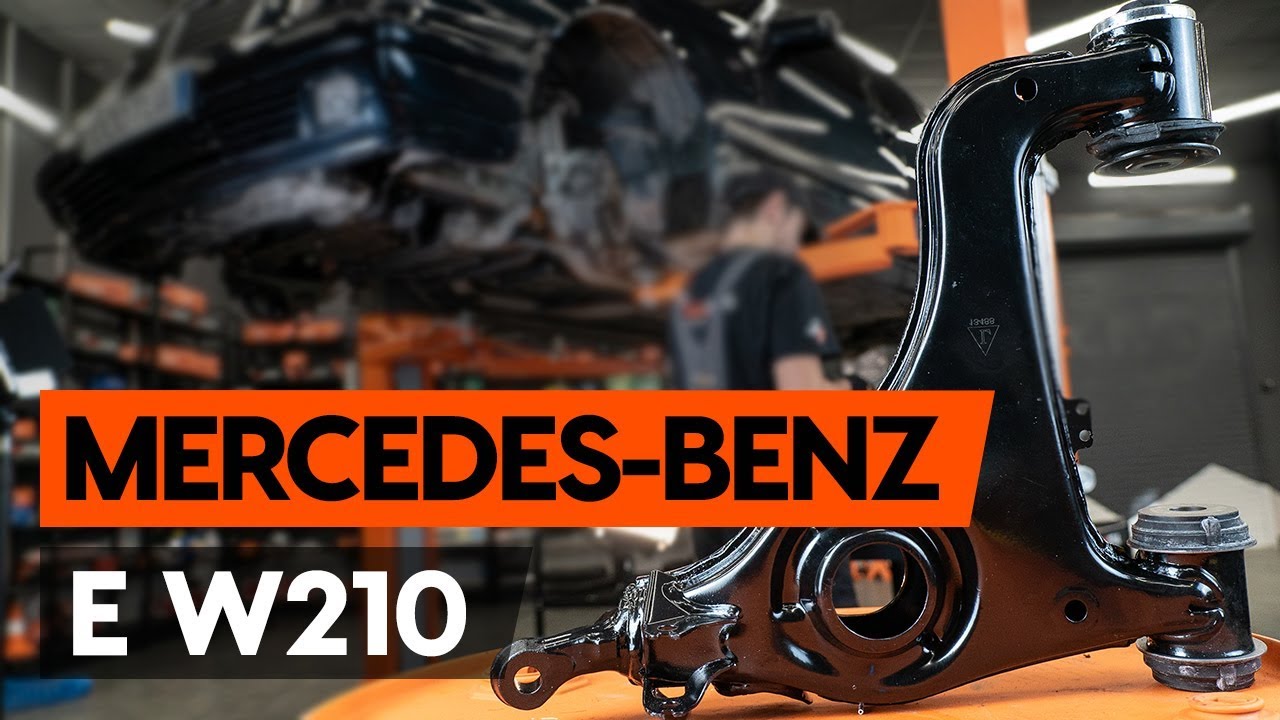

Cum să schimbați: brațul inferior din față la Mercedes W210 | Ghid de înlocuire

Produse alternative:

Brat, suspensie roata

Înlocuirea: brațul inferior din față – Mercedes W210. Lista sculelor de care veți avea nevoie:

                      Perie de sârmă

                      Spray WD-40

                      Vaselina pe bază de cupru

                      Șurubelnițe Torx T50

                      Capăt cheie tubulară nr.10

                      Capăt cheie tubulară nr.16

                      Cheie combinată №16

                      Cheie combinată №22

                      Chei tubulare de impact pentru prezoanele roților №17

                      Cheie cu clichet

                      Cheie dinamometrică

                      Rangă metalică

                      Cheie port tarod

                      Poanson

                      Ciocan cu cap moale

                      presă pentru arcuri

                      Extractor articulații sferice

                      Cric hidraulic cutie de viteze

                      Pană blocare roată

Cumpărați instrumente

Înlocuirea: brațul inferior din față – Mercedes W210. Experții AUTODOC recomandă:

Procedura de înlocuire este identică pentru brațul de control inferior stâng și drept.
Toate lucrările trebuiesc făcute cu motorul oprit.

Înlocuirea: brațul inferior din față – Mercedes W210. Consecutivitatea recomandată a etapelor:

Pasul 1

Securizați roțile cu un opritor de roată.
Pasul 2

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 3

Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 4

Deșurubați bolțurile roților.

AUTODOC recomandă:
Important! Țineți roata atunci când deșurubați șuruburile de fixare. Mercedes W210
Pasul 5

Scoateți roata.
Pasul 6

Curățați toate articulațiile brațului. Folosiți o perie de sârmă. Tratați toate articulațiile brațului. Folosiți spray WD-40.
Pasul 7

Deșurubați elementul de fixare anterior al brațului. Utilizați o cheie în combinaţie fixă №22.
Pasul 8

Deșurubați elementul de fixare posterior al brațului. Utilizați o cheie în combinaţie fixă №22.
Pasul 9

Slăbiți elementul de fixare ce unește articulația sferică de portfuzetă. Utilizați o cheie în combinaţie fixă №22.
Pasul 10

Instalați presa de arcuri pe arc.

Înlocuirea: brațul inferior din față – Mercedes W210. Sfatul util de la experții AUTODOC:
Folosiți adaptoare și elemente de prindere de dimensiunea corespunzătoare.Buclele arcului trebuie fixate bine în presa de arcuri.Folosiți prese de arcuri de calitate.
Pasul 11

Comprimați arcul.

Înlocuirea: brațul inferior din față – Mercedes W210. Sfatul util de la AUTODOC:
Atenție! Arcul se comprimă cu o forță foarte mare, ceea ce înseamnă că, în caz de desprindere, îndreptându-se, ar putea provoca traume.
Pasul 12

Deșurubați suportul care fixează articulația sferică pe fuzetă. Utilizați o cheie în combinaţie fixă №22.
Pasul 13

Decuplați suportul sferic de la fuzetă. Folosiți un extractor pentru articulații sferice.
Pasul 14

Deșurubați elementul de fixare ce unește telescopul amortizorului de brațul de control al suspensiei. Utilizați o cheie tubulară №16. Utilizați o cheie în combinaţie fixă №16. Folosiți o cheie cu clichet.
Pasul 15

Detaşaţi suportul de fixare al stabilizatorului transversal de la brațul respectiv. Folosiți Torx T50. Folosiți un port tarod.
Pasul 16

Îndepărtați tija de stabilizare transversală. Folosiți o rangă.
Pasul 17

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 18

Scoateți șurubul de fixare. Folosiți un punctator. Folosiți un ciocan de cauciuc.
Pasul 19

Deșurubați elementul de fixare anterior al brațului. Utilizați o cheie în combinaţie fixă №22 (2 bucăți).
Pasul 20

Scoateți piulița de fixare.
Pasul 21

Deșurubați elementul de fixare posterior al brațului. Utilizați o cheie în combinaţie fixă №22 (2 bucăți).
Pasul 22

Puneți un semn pe șurubul de reglare unghi roată. Folosiți o rangă. Folosiți un ciocan de cauciuc.
Pasul 23

Scoateți piulița de fixare.
Pasul 24

Scoateți șuruburile de fixare.
Pasul 25

Deșurubați elementul de fixare ce conectează rotula suspensiei la brațul de control al suspensiei. Utilizați o cheie în combinaţie fixă №22.
Pasul 26

Lăsați în jos cricul suport hidraulic cu aproximativ 10-15 cm.

AUTODOC recomandă:
Înlocuirea: brațul inferior din față – Mercedes W210. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 27

Scoateți arcul elicoidal împreună cu presa de arcuri.

Înlocuirea: brațul inferior din față – Mercedes W210. Experții AUTODOC recomandă:
În timp ce arcul este comprimat, nu realizați nici o acțiune asupra lui.
Pasul 28

Desfaceți elementul de fixare ce unește senzorul de nivel a suspensiei la brațul de control a suspensiei. Utilizați o cheie tubulară №10. Folosiți o cheie cu clichet.
Pasul 29

Îndepărtați brațul. Folosiți o rangă.
Pasul 30

Curățați locurile de montare și filetul brațului de suspensie. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 31

Instalați un nou braț.

Înlocuirea: brațul inferior din față – Mercedes W210. AUTODOC recomandă:
În timpul montajului folosiți numai șuruburi și piulițe noi.Nu deteriorați husa suportului sferic.
Pasul 32

Montați articulația sferică pe brațul nou. Utilizați o cheie în combinaţie fixă №22.
Pasul 33

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 34

Așezați brațul de control conform găurilor de montare. Folosiți un ciocan de cauciuc. Folosiți o rangă.
Pasul 35

Instalați elementele de fixare ale brațului de control. Folosiți un ciocan de cauciuc.
Pasul 36

Prindeți elementul de fixare ce unește senzorul de nivel a suspensiei la brațul de control a suspensiei. Utilizați o cheie tubulară №10. Folosiți o cheie cu clichet.
Pasul 37

Lăsați în jos cricul suport hidraulic cu aproximativ 10-15 cm.

AUTODOC recomandă:
Mercedes W210 – Nu coborâți brusc cricul de transmisie pentru a evita deteriorarea componentelor și a mecanismelor automobilului.
Pasul 38

Instalați arcul elicoidal împreună cu suporturile de cauciuc în locurile de montare.

Înlocuirea: brațul inferior din față – Mercedes W210. Sfatul util de la AUTODOC:
Asigurați-vă că arcul elicoidal este poziționat corect în suporturile sale.
Pasul 39

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 40

Atașați brațul de control al suspensiei la telescopul amortizorului.

Pasul 41

Instalați elementul de fixare ce unește telescopul amortizoruluil cu brațul de control al suspensiei.
Pasul 42

Strângeți piulița de fixare a articulației sferice. Utilizați o cheie în combinaţie fixă №22.
Pasul 43

Ridicați cricul hidraulic pentru cutii de viteze cu 10-15 cm.
Pasul 44

Montați elementul de fixare al brațului pe cadru. Utilizați o cheie în combinaţie fixă №22. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 120 Nm.
Pasul 45

Decomprimați arcul.
Pasul 46

Scoateți presa de arcuri.
Pasul 47

Îndepărtați suportul de sub braț.

AUTODOC recomandă:
Coborâți cricul hidraulic pentru cutia de viteze lent, fără zdruncinături, pentru a evita deteriorarea ansamblurilor și mecanismelor.
Pasul 48

Montați bieleta antiruliu transversală.
Pasul 49

Strângeți elementele de fixare ale articulației sferice. Utilizați o cheie în combinaţie fixă №22. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 80 Nm.
Pasul 50

Instalați suportul care fixează tija pe stabilizator și strângeți-l. Folosiți Torx T50. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 45 Nm.
Pasul 51

Strângeți elementul de fixare ce unește telescopul amortizorului cu brațul de control al suspensiei. Utilizați o cheie tubulară №16. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 55 Nm.
Pasul 52

Tratați toate articulațiile brațului. Folosiți unsoare de cupru.
Pasul 53

Curățați locul de montare al jantei roții. Folosiți o perie de sârmă. Tratați suprafața de contact. Folosiți unsoare de cupru.
Pasul 54

Montați roata.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când înșurubați șuruburile de fixare la automobil. Mercedes W210
Pasul 55

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 56

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 112 Nm.
Pasul 57

Scoateți cricul și opritoarele de roată.
