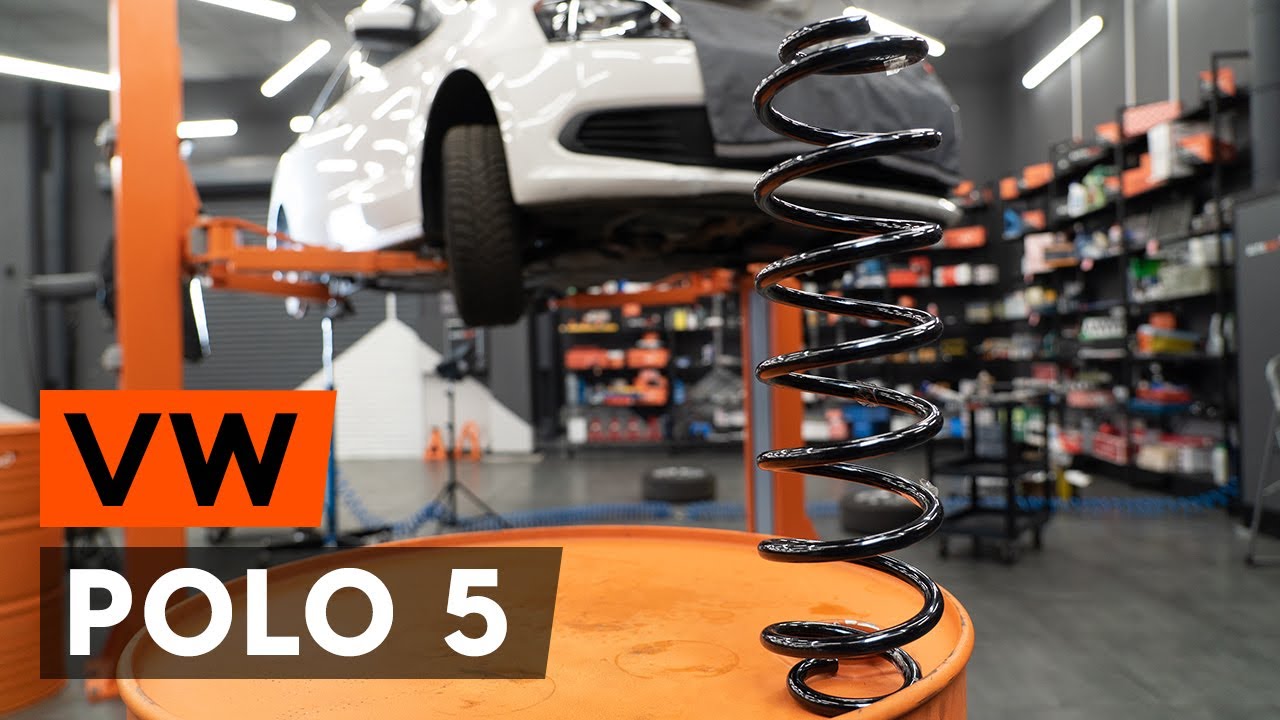

Cum să schimbați: arc spiral din spate la VW Polo 5 | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Arc spirala pentru Polo Sedan (602, 604, 612, 614) și alte modele VW

Produse alternative:

Arc spiral

70869 MAPCO Arc spiral

99,14 RON

Magazin

SKCS-0040008 STARK Arc spiral

115,43 RON

Magazin

55111595201 VIKA Arc spiral

116,58 RON

Magazin

RH5535 KYB Arc spiral

133,69 RON

Magazin

SA055MT Magnum Technology Arc spiral

146,89 RON

Magazin

JCS240 TRW Arc spiral

152,67 RON

Magazin

2240111 METZGER Arc spiral

163,93 RON

Magazin

996 656 SACHS Arc spiral

164,69 RON

Magazin

996 445 SACHS Arc spiral

168,72 RON

Magazin

36-131044 BILSTEIN Arc spiral

189,59 RON

Magazin

Înlocuirea: arc spiral – VW Polo 5. Lista sculelor de care veți avea nevoie:

                      Perie de sârmă

                      Spray WD-40

                      Vaselina pe bază de cupru

                      Cheie combinată №16

                      Capăt cheie tubulară nr.16

                      Chei tubulare de impact pentru prezoanele roților №17

                      Cheie cu clichet

                      Cheie dinamometrică

                      Cheie port tarod

                      Rangă metalică

                      Cric hidraulic cutie de viteze

                      Pană blocare roată

Cumpărați instrumente

Înlocuirea: arc spiral – VW Polo 5. Sfatul util de la experții AUTODOC:

Ambele arcuri elicoidale ale suspensiei spate trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru arcul elicoidal stâng și cel drept a suspensiei spate.
Toate lucrările trebuiesc făcute cu motorul oprit.

Înlocuirea: arc spiral – VW Polo 5. Efectuați următorii pași:

Pasul 1

Securizați roțile cu un opritor de roată.
Pasul 2

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 3

Ridicați partea din spate a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 4

Deșurubați bolțurile roților.

Înlocuirea: arc spiral – VW Polo 5. Sfatul util:
Pentru a evita accidentările, susțineți roata atunci când deșurubați bolțurile.
Pasul 5

Scoateți roata.
Pasul 6

Deconectați cablajul senzorului ABS. Folosiți o rangă.
Pasul 7

Curățați elementele de fixare ale amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 8

Înșurubați elementul de fixare inferior al amortizorului. Utilizați o cheie în combinaţie fixă №16. Utilizați o cheie tubulară №16. Folosiți un port tarod.
Pasul 9

Susțineți bara de torsiune spate. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 10

Scoateți șurubul de fixare. Utilizați o cheie în combinaţie fixă №16. Utilizați o cheie tubulară №16. Folosiți o cheie cu clichet.
Pasul 11

Îndepărtați suportul de sub grinda punții din spate.

AUTODOC recomandă:
Înlocuirea: arc spiral – VW Polo 5. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 12

Susțineți bara de torsiune spate. Folosiți un cric hidraulic pentru cutia de viteze.

Pasul 13

Înșurubați elementul de fixare inferior al amortizorului. Utilizați o cheie în combinaţie fixă №16. Utilizați o cheie tubulară №16. Folosiți un port tarod.

Pasul 14

Scoateți șurubul de fixare. Utilizați o cheie în combinaţie fixă №16. Utilizați o cheie tubulară №16. Folosiți o cheie cu clichet.
Pasul 15

Îndepărtați suportul de sub grinda punții din spate.

AUTODOC recomandă:
VW Polo 5 – Nu coborâți brusc cricul de transmisie pentru a evita deteriorarea componentelor și a mecanismelor automobilului.
Pasul 16

Extrageți arcul.

Înlocuirea: arc spiral – VW Polo 5. AUTODOC recomandă:
Inspectați suporturile de cauciuc ale arcului suspensiei. Înlocuiți-le dacă este cazul.
Pasul 17

Scoateți înălțătorul din cauciuc al arcului.
Pasul 18

Curățați suporturile arcurilor elicoidale. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 19

Instalați înălțătorul din cauciuc pe noul arc elicoidal.
Pasul 20

Instalați arcul elicoidal împreună cu suporturile de cauciuc în locurile de montare.
Pasul 21

Susțineți bara de torsiune spate. Folosiți un cric hidraulic pentru cutia de viteze.

Pasul 22

Instalați șurubul de fixare.
Pasul 23

Înșurubați elementul de fixare de jos al amortizorului. Utilizați o cheie în combinaţie fixă №16. Utilizați o cheie tubulară №16. Folosiți o cheie cu clichet.
Pasul 24

Ridicați cricul hidraulic pentru cutii de viteze cu 10-15 cm.
Pasul 25

Strângeți elementul de fixare inferior al amortizorului. Utilizați o cheie în combinaţie fixă №16. Utilizați o cheie tubulară №16. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 40 Nm.+90°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 26

Îndepărtați suportul de sub grinda punții din spate.

Înlocuirea: arc spiral – VW Polo 5. Experții AUTODOC recomandă:
Coborâți cricul hidraulic pentru cutia de viteze lent, fără zdruncinături, pentru a evita deteriorarea ansamblurilor și mecanismelor.
Pasul 27

Susțineți bara de torsiune spate. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 28

Instalați șurubul de fixare.
Pasul 29

Înșurubați elementul de fixare de jos al amortizorului. Utilizați o cheie în combinaţie fixă №16. Utilizați o cheie tubulară №16. Folosiți o cheie cu clichet.
Pasul 30

Ridicați cricul hidraulic pentru cutii de viteze cu 10-15 cm.
Pasul 31

Strângeți elementul de fixare inferior al amortizorului. Utilizați o cheie în combinaţie fixă №16. Utilizați o cheie tubulară №16. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 40 Nm.+90°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 32

Îndepărtați suportul de sub grinda punții din spate.

AUTODOC recomandă:
Înlocuirea: arc spiral – VW Polo 5. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 33

Conectați cablajul senzorului ABS.
Pasul 34

Tratați elementele de fixare ale amortizorului. Folosiți unsoare de cupru.
Pasul 35

Curățați locul de montare al jantei roții. Folosiți o perie de sârmă.
Pasul 36

Tratați suprafața unde janta roții intră în contact cu tamburul de frână. Folosiți unsoare de cupru.
Pasul 37

Montați roata.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când înșurubați șuruburile de fixare la automobil. VW Polo 5
Pasul 38

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 39

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 120 Nm.
Pasul 40

Scoateți cricul și opritoarele de roată.
