Important!

Această procedură de înlocuire poate fi utilizată pentru:
MERCEDES-BENZ Clasa B (W245) B 180 CDI (245.207), MERCEDES-BENZ Clasa B (W245) B 200 CDI (245.208), MERCEDES-BENZ Clasa B (W245) B 170 (245.232), MERCEDES-BENZ Clasa B (W245) B 200 TURBO (245.234), MERCEDES-BENZ Clasa B (W245) B 150 (245.231), MERCEDES-BENZ Clasa B (W245) B 160 (245.231), MERCEDES-BENZ Clasa B (W245) B 180 (245.232), MERCEDES-BENZ Clasa B (W245) B 200 CDI (245.208) … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

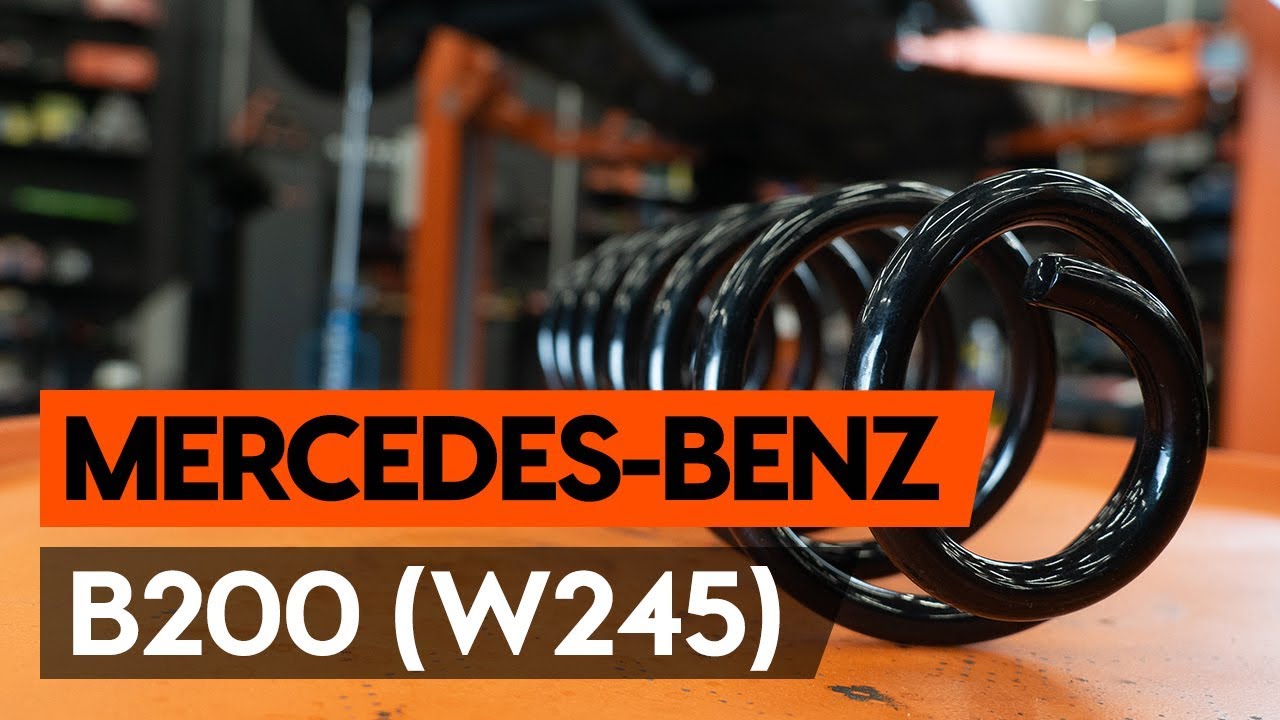

Cum se înlocuiește arc de suspensie din spate MERCEDES-BENZ B200 (W245) [TUTORIAL AUTODOC]

Cum să schimbați: arc spiral din spate la Mercedes W245 | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Arc spirala pentru Clasa B (W245) și alte modele MERCEDES-BENZ

Arc spiral

Tampon de arc elicoidal

        Arc spiral pentru MERCEDES-BENZ Clasa B (W245) B 180 CDI (245.207) motor diesel (109 CP)

        Arc spiral pentru MERCEDES-BENZ Clasa B (W245) B 200 CDI (245.208) motor diesel (140 CP)

        Arc spiral pentru MERCEDES-BENZ Clasa B (W245) B 170 (245.232) benzina (116 CP)

        Arc spiral pentru MERCEDES-BENZ Clasa B (W245) B 200 TURBO (245.234) benzina (193 CP)

        Arc spiral pentru MERCEDES-BENZ Clasa B (W245) B 150 (245.231) benzina (95 CP)

        Arc spiral pentru MERCEDES-BENZ Clasa B (W245) B 160 (245.231) benzina (95 CP)

        Arc spiral pentru MERCEDES-BENZ Clasa B (W245) B 180 (245.232) benzina (116 CP)

        Arc spiral pentru MERCEDES-BENZ Clasa B (W245) B 200 CDI (245.208) motor diesel (136 CP)

Înlocuirea: arc spiral – Mercedes W245. Lista sculelor de care veți avea nevoie:

                        Perie de sârmă

                        Spray WD-40

                        Spray curățare frâne

                        Vaselina pe bază de cupru

                        Cheie combinată №16

                        Cheie combinată №18

                        Capăt cheie tubulară nr.16

                        Capăt cheie tubulară nr.18

                        Chei tubulare de impact pentru prezoanele roților №H12

                        Cheie cu clichet

                        Cheie dinamometrică

                        Cric hidraulic cutie de viteze

                        Pană blocare roată

Cumpărați instrumente

Înlocuirea: arc spiral – Mercedes W245. Sfatul util de la AUTODOC:

Ambele arcuri elicoidale ale suspensiei spate trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru arcul elicoidal stâng și cel drept a suspensiei spate.
Toate lucrările trebuiesc făcute cu motorul oprit.

Înlocuirea: arc spiral – Mercedes W245. Efectuați următorii pași:

Pasul 1

Securizați roțile cu un opritor de roată.
Pasul 2

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #H12.
Pasul 3

Ridicați partea din spate a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 4

Deșurubați bolțurile roților.

Înlocuirea: arc spiral – Mercedes W245. AUTODOC recomandă:
Pentru a evita accidentările, susțineți roata atunci când deșurubați bolțurile.
Pasul 5

Scoateți roata.
Pasul 6

Curățați elementele de fixare ale amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 7

Înșurubați elementul de fixare inferior al amortizorului. Utilizați o cheie în combinaţie fixă №16. Utilizați o cheie tubulară №16. Folosiți o cheie cu clichet.
Pasul 8

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 9

Scoateți șurubul de fixare.
Pasul 10

Curățați elementele de fixare ale bieletei antiruliu. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 11

Deșurubați elementul de fixare ce unește bara stabilizatoare cu brațul de suspensie. Utilizați o cheie în combinaţie fixă №16. Utilizați o cheie tubulară №16. Folosiți o cheie cu clichet.
Pasul 12

Scoateți șurubul de fixare.
Pasul 13

Curățați toate articulațiile brațului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 14

Deșurubați elementul de fixare ce unește brațul de control la fuzeta spate. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 15

Scoateți șurubul de fixare.
Pasul 16

Desfaceți brațul suspensiei de la fuzeta spate.
Pasul 17

Îndepărtați suportul de sub braț.

AUTODOC recomandă:
Înlocuirea: arc spiral – Mercedes W245. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 18

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 19

Deconectați cablajul senzorului ABS.
Pasul 20

Îndepărtați arcul.
Pasul 21

Curățați suporturile arcurilor elicoidale. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 22

Instalați arcul elicoidal împreună cu suporturile de cauciuc în locurile de montare.
Pasul 23

Conectați cablajul senzorului ABS.
Pasul 24

Curățați locurile de montare și filetul brațului de suspensie. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 25

Atașați brațul suspensiei la fuzeta spate.

Pasul 26

Instalați șurubul de fixare.
Pasul 27

Îndepărtați suportul de sub braț.

AUTODOC recomandă:
Mercedes W245 – Nu coborâți brusc cricul de transmisie pentru a evita deteriorarea componentelor și a mecanismelor automobilului.
Pasul 28

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 29

Strângeți elementul de fixare ce unește brațul suspensiei la fuzeta spate. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 85 Nm.
Pasul 30

Instalați șurubul de fixare.
Pasul 31

Strângeți elementul de fixare ce unește bara stabilizatoare cu brațul suspensiei. Utilizați o cheie în combinaţie fixă №16. Utilizați o cheie tubulară №16. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 40 Nm.
Pasul 32

Instalați șurubul de fixare.
Pasul 33

Strângeți elementul de fixare inferior al amortizorului. Utilizați o cheie tubulară №16. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 70 Nm.
Pasul 34

Îndepărtați suportul de sub braț.

Înlocuirea: arc spiral – Mercedes W245. Sfatul util de la experții AUTODOC:
Coborâți cricul hidraulic pentru cutia de viteze lent, fără zdruncinături, pentru a evita deteriorarea ansamblurilor și mecanismelor.
Pasul 35

Tratați elementele de fixare ale amortizorului. Folosiți unsoare de cupru.

Pasul 36

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 37

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

AUTODOC recomandă:
Înlocuirea: arc spiral – Mercedes W245. După aplicarea spray-ului, așteptați câteva minute.
Pasul 38

Montați roata.

Înlocuirea: arc spiral – Mercedes W245. Experții AUTODOC recomandă:
Pentru a evita rănirea, susțineți roata atunci când înșurubați bolțurile de fixare.
Pasul 39

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #H12.
Pasul 40

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #H12. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 130 Nm.
Pasul 41

Scoateți cricul și opritoarele de roată.
