Important!

Această procedură de înlocuire poate fi utilizată pentru:
MERCEDES-BENZ Clasa B (W245) B 180 CDI (245.207), MERCEDES-BENZ Clasa B (W245) B 200 CDI (245.208), MERCEDES-BENZ Clasa B (W245) B 170 (245.232), MERCEDES-BENZ Clasa B (W245) B 200 TURBO (245.234), MERCEDES-BENZ Clasa B (W245) B 150 (245.231), MERCEDES-BENZ Clasa B (W245) B 170 NGT (245.233), MERCEDES-BENZ Clasa B (W245) B 180 NGT (245.233), MERCEDES-BENZ Clasa B (W245) B 160 (245.231), MERCEDES-BENZ Clasa B (W245) B 180 (245.232), MERCEDES-BENZ Clasa B (W245) B 200 CDI (245.208) … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

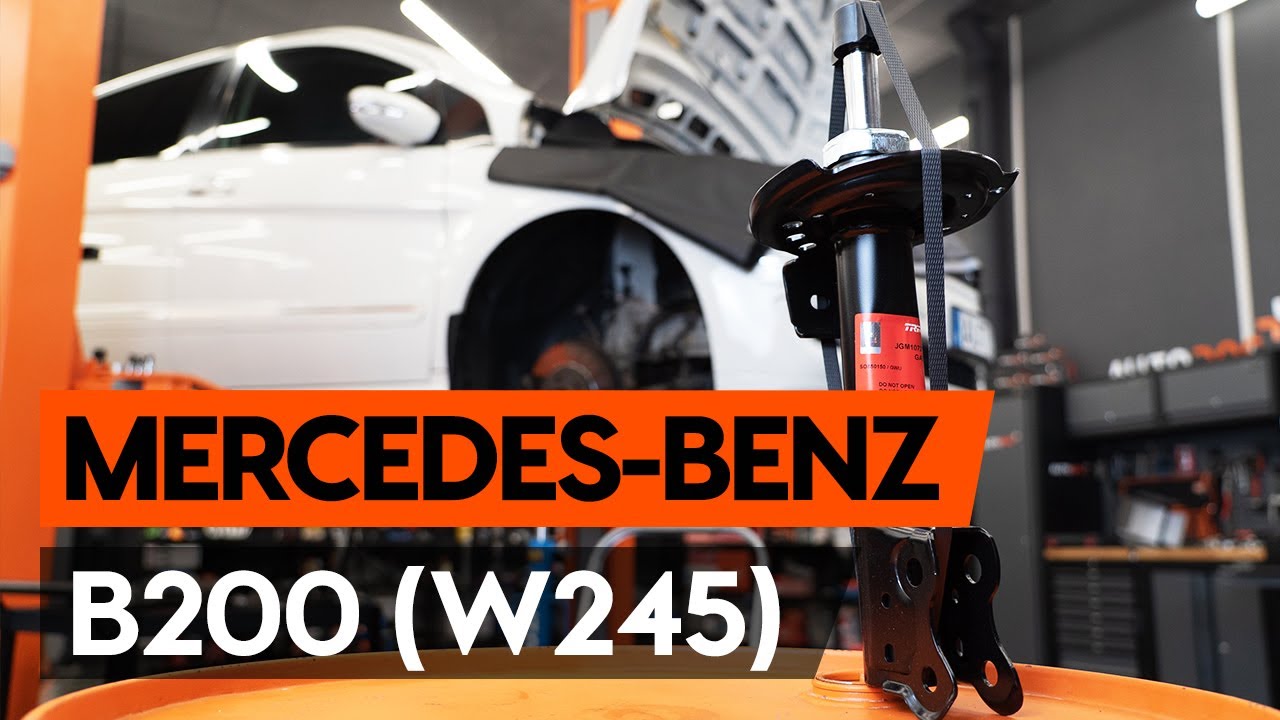

Cum se înlocuiește telescopul amortizorului față MERCEDES-BENZ B200 (W245) [TUTORIAL AUTODOC]

Cum să schimbați: ansamblu telescop arc din față la Mercedes W245 | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Amortizor pentru Clasa B (W245) și alte modele MERCEDES-BENZ

amortizor

        amortizor pentru Clasa B (W245) motor diesel (109 CP)

        amortizor pentru Clasa B (W245) motor diesel (140 CP)

        amortizor pentru Clasa B (W245) benzina (116 CP)

        amortizor pentru Clasa B (W245) benzina (193 CP)

        amortizor pentru Clasa B (W245) benzina (95 CP)

        amortizor pentru Clasa B (W245) Benzina/Gaz metan (GNC) (116 CP)

        amortizor pentru Clasa B (W245) Benzina/Gaz metan (GNC) (116 CP)

        amortizor pentru Clasa B (W245) benzina (95 CP)

        amortizor pentru Clasa B (W245) benzina (116 CP)

Înlocuirea: ansamblu telescop arc – Mercedes W245. Sculele de care ați avea nevoie:

                        Perie de sârmă

                        Spray WD-40

                        Spray curățare frâne

                        Vaselina pe bază de cupru

                        Cheie combinată №16

                        Cheie combinată №21

                        Bit HEX nr. H6.

                        Capăt cheie tubulară nr.E12

                        Capăt cheie tubulară nr.21

                        Capăt cheie tubulară nr.22

                        Chei tubulare de impact pentru prezoanele roților №H12

                        Cheie cu clichet

                        Cheie dinamometrică

                        Cheie port tarod

                        Rangă metalică

                        Presă hidraulică pentru arcuri

                        Cric hidraulic cutie de viteze

                        Huse de protecție aripi / frontală

                        Pană blocare roată

Cumpărați instrumente

Înlocuirea: ansamblu telescop arc – Mercedes W245. Profesioniștii recomandă:

Ambele telescoape ale amortizoarelor suspensiei frontale trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru telescopul de amortizor stânga și cel de dreapta a suspensiei frontale.
Toate lucrările trebuiesc făcute cu motorul oprit.

Înlocuirea: ansamblu telescop arc – Mercedes W245. Consecutivitatea recomandată a etapelor:

Pasul 1

Deschideți capota motorului.
Pasul 2

Folosiți o husă de protecție pentru a evita deteriorarea vopselei și a plasticului mașinii.
Pasul 3

Slăbiți elementul de fixare superior al suportului telescopului amortizor. Utilizați o cheie tubulară №E12. Folosiți o cheie cu clichet.
Pasul 4

Securizați roțile cu un opritor de roată.
Pasul 5

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #H12.
Pasul 6

Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 7

Deșurubați bolțurile roților.

AUTODOC recomandă:
Important! Țineți roata atunci când deșurubați șuruburile de fixare. Mercedes W245
Pasul 8

Scoateți roata.
Pasul 9

Curățați elementele de fixare ale bieletei antiruliu. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 10

Deșurubați elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului. Utilizați o cheie în combinaţie fixă №16.
Pasul 11

Îndepărtați tija de stabilizare transversală.
Pasul 12

Deconectați cablajul senzorului ABS. Deconectați fișa senzorului de uzură a plăcuțelor de frână.

Înlocuirea: ansamblu telescop arc – Mercedes W245. Sfatul util de la AUTODOC:
Unele mașini nu sunt echipate cu senzor de uzură a plăcuțelor de frână.
Pasul 13

Decuplați suportul de fixare al furtunului de frână. Folosiți o rangă.
Pasul 14

Curățați elementele de fixare care unesc telescopul amortizorului de portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 15

Deșurubați elementul de fixare inferior care unește telescopul amortizorului de portfuzetă. Utilizați o cheie în combinaţie fixă №21. Utilizați o cheie tubulară №21. Folosiți un port tarod.
Pasul 16

Scoateți șurubul de fixare.
Pasul 17

Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 18

Scoateți șurubul de fixare.
Pasul 19

Decuplați fuzeta de la bara de sprijin amortizor.
Pasul 20

Deșurubați elementul de fixare superior al rulmentului de sarcină amortizor.

Înlocuirea: ansamblu telescop arc – Mercedes W245. AUTODOC recomandă:
Pentru a evita accidentările, susțineți telescopul amortizorului în timp ce desfaceți boțurile de fixare.
Pasul 21

Extrageți bara de sprijin amortizor.
Pasul 22

Montați bara de sprijin amortizor pe dispozitivul special pentru comprimarea arcurilor.

Înlocuirea: ansamblu telescop arc – Mercedes W245. Sfatul util:
Rețineți că atunci când utilizați compresorul de arcuri, spirele arcului trebuie prinse în mod sigur, comprimându-l contemporan din partea opusă.Asigurați-vă că poziția arcului în interiorul suportului este corectă.Asigurați-vă că spirele arcurilor au intrat în mod ferm în manivelele de strângere.
Pasul 23

Comprimați arcul.
Pasul 24

Tratați tija telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 25

Deșurubați piulița tijei suportului de amortizare. Folosiți cheia hexagonală nr. H6. Utilizați o cheie tubulară №21. Folosiți o cheie cu clichet.
Pasul 26

Îndepărtați suportul superior al barei de sprijin.
Pasul 27

Slăbiți arcul elicoidal.
Pasul 28

Îndepărtați arcul.
Pasul 29

Îndepărtați capacul de praf și bara de protecție a amortizorului.

AUTODOC recomandă:
Înlocuirea: ansamblu telescop arc – Mercedes W245. Verificați cu atenție suportul, burduful de protecție și limitatorul de șoc al amortizorului. Înlocuiți dacă este necesar.
Pasul 30

Demontați vechiul amortizor de la presa hidraulică pentru arcuri.

Înlocuirea: ansamblu telescop arc – Mercedes W245. Experții AUTODOC recomandă:
Înainte de instalare, amortizorul trebuie pompat manual de 3-5 ori.
Pasul 31

Instalați noul amortizor pe presa hidraulică pentru arcuri.
Pasul 32

Instalați scutul de protecție contra prafului și limitatorul de săgeată dinamică pe noul amortizor.
Pasul 33

Montați arcul pe amortizor.
Pasul 34

Comprimați arcul.
Pasul 35

Instalați suportul superior și rulmentul suportului.
Pasul 36

Strângeți șurubul tijei pistonului barei de sprijin amortizor. Utilizați o cheie tubulară №22. Folosiți cheia hexagonală nr. H6. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 60 Nm.

Înlocuirea: ansamblu telescop arc – Mercedes W245. Sfatul util de la experții AUTODOC:
Asigurați-vă că arcul este poziționat corect. Evitați poziționarea incorectă a acestuia.
Pasul 37

Tratați tija telescopului amortizorului. Folosiți unsoare de cupru.
Pasul 38

Decomprimați arcul.
Pasul 39

Scoateți telescopul amortizorului în ansamblu.
Pasul 40

Curățați locurile de montare ale telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 41

Instalați bara de sprijin amortizor sub arcul roții.
Pasul 42

Înșurubați elementul de fixare superior al rulmentului de sarcină amortizor. Nu îl strângeți.

AUTODOC recomandă:
Important! Țineți bara de suspensie atunci când înșurubați șuruburile de fixare. Mercedes W245
Pasul 43

Fixați bara de sprijin amortizor pe fuzetă.
Pasul 44

Instalați șuruburile de fixare.
Pasul 45

Înșurubați elementele de fixare ce unesc ansamblu amortizor la portfuzetă. Utilizați o cheie în combinaţie fixă №21. Utilizați o cheie tubulară №21. Folosiți o cheie cu clichet.
Pasul 46

Îndepărtați suportul de sub fuzetă.

AUTODOC recomandă:
Înlocuirea: ansamblu telescop arc – Mercedes W245. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 47

Strângeți elementele de fixare de jos ce unesc telescopul amortizorului de portfuzetă. Utilizați o cheie în combinaţie fixă №21. Utilizați o cheie tubulară №21. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 120 Nm.+90°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 48

Fixați suportul de fixare a furtunului de frână.
Pasul 49

Conectați cablajul senzorului ABS.
Pasul 50

Conectați fișa senzorului de uzură a plăcuțelor de frână.

Pasul 51

Curățați elementele de fixare ale bieletei antiruliu. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 52

Montați bieleta antiruliu transversală.
Pasul 53

Strângeți elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului. Utilizați o cheie tubulară №16. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 60 Nm.
Pasul 54

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 55

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

Înlocuirea: ansamblu telescop arc – Mercedes W245. AUTODOC recomandă:
După aplicarea spray-ului așteptați câteva minute.
Pasul 56

Tratați elementele de fixare ale amortizorului telescopic. Folosiți unsoare de cupru.

Pasul 57

Montați roata.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când înșurubați șuruburile de fixare la automobil. Mercedes W245
Pasul 58

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #H12.
Pasul 59

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții.
Pasul 60

Folosiți o cheie tubulară de impact pentru roată #H12. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 130 Nm.
Pasul 61

Înșurubați elementul de fixare superior al barei de sprijin amortizor. Utilizați o cheie tubulară №E12. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 20 Nm.+45°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 62

Tratați elementele de fixare ale suportului telescopului amortizorului. Folosiți unsoare de cupru.

Pasul 63

Îndepărtați husa de protecție.
Pasul 64

Închideți capota.
Pasul 65

Scoateți cricul și opritoarele de roată.
