Important!

Această procedură de înlocuire poate fi utilizată pentru:
LEXUS RX (MHU3_, GSU3_, MCU3_) 330 (MCU38_) … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

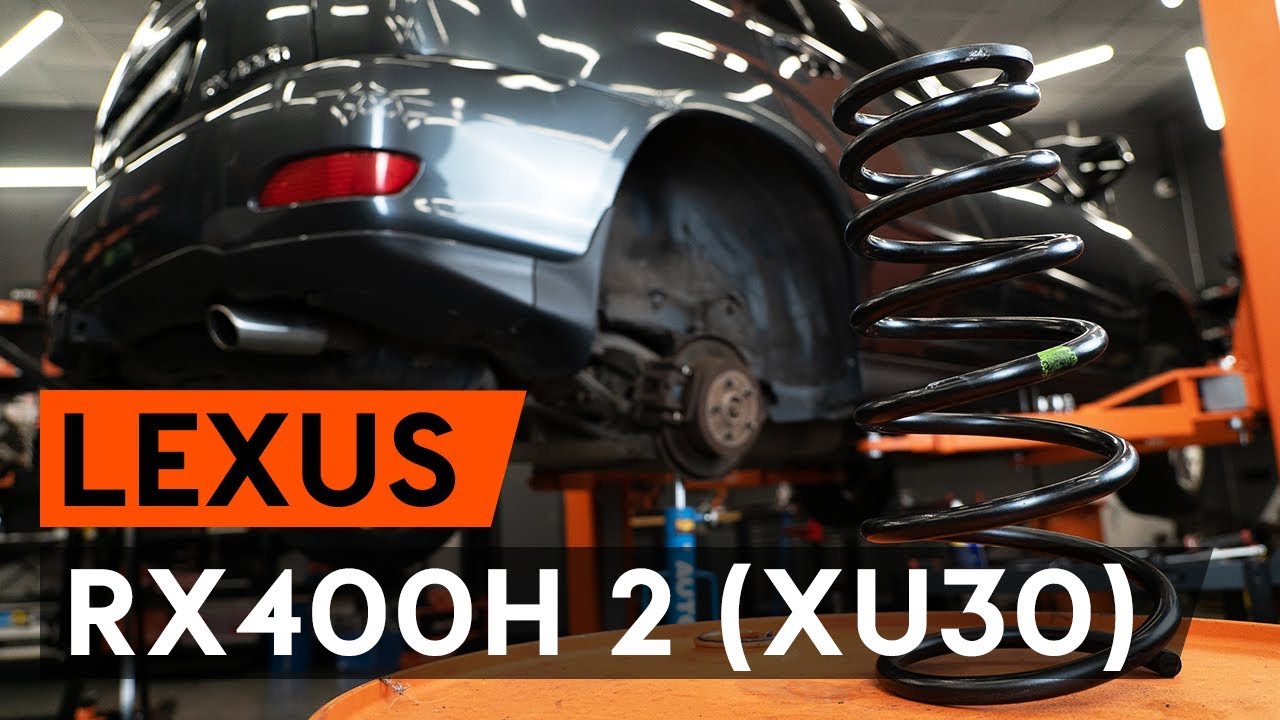

Cum se înlocuiește arc de suspensie din spate LEXUS RX400h 2 (XU30) [TUTORIAL AUTODOC]

Cum să schimbați: arc spiral din spate la Lexus RX XU30 | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Arc spirala pentru RX (MHU3_, GSU3_, MCU3_) și alte modele LEXUS

Arc spiral

Tampon de arc elicoidal

Cum să schimbați Arc spiral la LEXUS RX (MHU3_, GSU3_, MCU3_) 330 (MCU38_) - sfaturi utile pentru întreținerea corespunzătoare a automobilului

Arc spiral pentru LEXUS RX (MHU3_, GSU3_, MCU3_) 330 (MCU38_) benzina (232 CP)

Înlocuirea: arc spiral – Lexus RX XU30. Sculele de care ați avea nevoie:

                        Perie de sârmă

                        Spray WD-40

                        Spray curățare frâne

                        Vaselina pe bază de cupru

                        Cheie combinată №17

                        Cheie combinată №19

                        Capăt cheie tubulară nr.10

                        Capăt cheie tubulară nr.12

                        Capăt cheie tubulară nr.14

                        Capăt cheie tubulară nr.17

                        Capăt cheie tubulară nr.19

                        Chei tubulare de impact pentru prezoanele roților №21

                        Cheie cu clichet

                        Cheie dinamometrică

                        Extractor din plastic pentru ornamente tapițerie

                        Cheie cu lanț

                        Presă hidraulică pentru arcuri

                        Cric hidraulic cutie de viteze

                        Pană blocare roată

Cumpărați instrumente

Înlocuirea: arc spiral – Lexus RX XU30. AUTODOC recomandă:

Ambele arcuri elicoidale ale suspensiei spate trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru arcul elicoidal stâng și cel drept a suspensiei spate.
Toate lucrările trebuiesc făcute cu motorul oprit.

Înlocuirea: arc spiral – Lexus RX XU30. Efectuați următorii pași:

Pasul 1

Deschideți capacul compartimentului pentru bagaje.
Pasul 2

Mutați raftul rabatabil și desfaceți-i elementele de fixare. Astfel veți avea acces la panourile decorative laterale din plastic.
Pasul 3

Scoateți flanșa amortizorului. Folosiți un instrument de demontat tapițerii.
Pasul 4

Slăbiți elementul de fixare superior al suportului telescopului amortizor. Utilizați o cheie tubulară №14. Folosiți o cheie cu clichet.
Pasul 5

Securizați roțile cu un opritor de roată.
Pasul 6

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #21.
Pasul 7

Ridicați partea din spate a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 8

Deșurubați bolțurile roților.

AUTODOC recomandă:
Important! Țineți roata atunci când deșurubați șuruburile de fixare. Lexus RX XU30
Pasul 9

Scoateți roata.
Pasul 10

Curățați elementele de fixare ale bieletei antiruliu. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 11

Deșurubați elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului. Utilizați o cheie tubulară №17. Folosiți o cheie cu clichet.
Pasul 12

Îndepărtați tija de stabilizare transversală.
Pasul 13

Curățați dispozitivul de fixare a senzorului ABS. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 14

Deșurubați dispozitivul de fixare a senzorului ABS. Utilizați o cheie tubulară №10. Folosiți o cheie cu clichet.
Pasul 15

Curățați elementele de fixare care unesc telescopul amortizorului de portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 16

Curățați elementul de fixare al suportului ce unește furtunul de frână la telescopul amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 17

Deșurubați suportul de fixare al furtunului de frână de pe bara de sprijin amortizor. Utilizați o cheie tubulară №12. Folosiți o cheie cu clichet.
Pasul 18

Slăbiți dispozitivul de fixare care conectează știftul de suspensie la fuzeta din spate. Utilizați o cheie în combinaţie fixă №19. Utilizați o cheie tubulară №19. Folosiți o cheie cu clichet.
Pasul 19

Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 20

Deșurubați elementul de fixare care conectează știftul suspensiei la fuzeta din spate. Utilizați o cheie în combinaţie fixă №19. Utilizați o cheie tubulară №19. Folosiți o cheie cu clichet.

Pasul 21

Scoateți șuruburile de fixare.
Pasul 22

Curățați dispozitivul de fixare a senzorului ABS. Folosiți spray WD-40.
Pasul 23

Deșurubați dispozitivul de fixare a senzorului ABS. Utilizați o cheie tubulară №10. Folosiți o cheie cu clichet.
Pasul 24

Deșurubați elementul de fixare superior al rulmentului de sarcină amortizor. Utilizați o cheie tubulară №14. Folosiți o cheie cu clichet.
Pasul 25

Extrageți bara de sprijin amortizor.
Pasul 26

Montați bara de sprijin amortizor pe dispozitivul special pentru comprimarea arcurilor.

Înlocuirea: arc spiral – Lexus RX XU30. Profesioniștii recomandă:
Rețineți că atunci când utilizați compresorul de arcuri, spirele arcului trebuie prinse în mod sigur, comprimându-l contemporan din partea opusă.Asigurați-vă că poziția arcului în interiorul suportului este corectă.Asigurați-vă că spirele arcurilor au intrat în mod ferm în manivelele de strângere.
Pasul 27

Comprimați arcul.
Pasul 28

Deșurubați piulița tijei suportului de amortizare. Utilizați o cheie cu lanț. Utilizați o cheie tubulară №19. Folosiți o cheie cu clichet.
Pasul 29

Slăbiți arcul elicoidal.
Pasul 30

Îndepărtați suportul superior al barei de sprijin.
Pasul 31

Îndepărtați capacul de praf și bara de protecție a amortizorului.

AUTODOC recomandă:
Înlocuirea: arc spiral – Lexus RX XU30. Verificați cu atenție suportul, burduful de protecție și limitatorul de șoc al amortizorului. Înlocuiți dacă este necesar.
Pasul 32

Îndepărtați arcul.
Pasul 33

Montați arcul pe amortizor.
Pasul 34

Instalați scutul de protecție împotriva prafului și tamponul pe noul amortizor.

Pasul 35

Comprimați arcul.
Pasul 36

Instalați suportul superior și rulmentul suportului.
Pasul 37

Strângeți șurubul tijei pistonului barei de sprijin amortizor. Utilizați o cheie cu lanț. Utilizați o cheie tubulară №19. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 60 Nm.

Înlocuirea: arc spiral – Lexus RX XU30. Sfatul util de la AUTODOC:
Asigurați-vă că arcul este poziționat corect. Evitați poziționarea incorectă a acestuia.
Pasul 38

Tratați tija telescopului amortizorului. Folosiți unsoare de cupru.
Pasul 39

Decomprimați arcul.
Pasul 40

Scoateți telescopul amortizorului în ansamblu.
Pasul 41

Curățați locurile de montare ale telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 42

Instalați bara de sprijin amortizor sub arcul roții.
Pasul 43

Înșurubați elementul de fixare superior al rulmentului de sarcină amortizor. Utilizați o cheie tubulară №14. Nu îl strângeți.

AUTODOC recomandă:
Lexus RX XU30 – Pentru evitarea leziunilor, țineți bara de suspensie atunci când înșurubați șuruburile de fixare.
Pasul 44

Instalați șuruburile de fixare.
Pasul 45

Strângeți dispozitivul de fixare care conectează știftul suspensiei la fuzeta din spate. Utilizați o cheie tubulară №19. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 180 Nm.
Pasul 46

Înșurubați dispozitivul de fixare a senzorului ABS. Utilizați o cheie tubulară №10. Folosiți o cheie cu clichet.
Pasul 47

Montați bieleta antiruliu transversală.
Pasul 48

Strângeți elementul de fixare al bieletei antiruliu. Utilizați o cheie în combinaţie fixă №17. Utilizați o cheie tubulară №17. Folosiți o cheie cu clichet.
Pasul 49

Îndepărtați suportul de sub fuzetă.

Înlocuirea: arc spiral – Lexus RX XU30. Experții AUTODOC recomandă:
Coborâți cricul hidraulic pentru cutia de viteze lent, fără zdruncinături, pentru a evita deteriorarea ansamblurilor și mecanismelor.
Pasul 50

Strângeți elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului. Utilizați o cheie tubulară №17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 39 Nm.
Pasul 51

Înșurubați suportul de fixare al furtunului de frână pe bara de sprijin amortizor. Utilizați o cheie tubulară №12. Folosiți o cheie cu clichet.
Pasul 52

Tratați elementele de fixare ale amortizorului telescopic. Folosiți unsoare de cupru.
Pasul 53

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 54

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

AUTODOC recomandă:
Înlocuirea: arc spiral – Lexus RX XU30. După aplicarea spray-ului, așteptați câteva minute.
Pasul 55

Montați roata.

Înlocuirea: arc spiral – Lexus RX XU30. Sfatul util:
Pentru a evita rănirea, susțineți roata atunci când înșurubați bolțurile de fixare.
Pasul 56

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #21.
Pasul 57

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #21. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 103 Nm.
Pasul 58

Înșurubați elementul de fixare superior al barei de sprijin amortizor. Utilizați o cheie tubulară №14. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 55 Nm.
Pasul 59

Instalați flanșa amortizorului.
Pasul 60

Instalați raftul rabatabil în locul său de montare.
Pasul 61

Închideți capacul compartimentului pentru bagaje.
Pasul 62

Scoateți cricul și opritoarele de roată.
