Important!

Această procedură de înlocuire poate fi utilizată pentru:
NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.6, NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.5 dCi … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

Cum se înlocuiește arc de suspensie din spate NISSAN QASHQAI 1 (J10) [TUTORIAL AUTODOC]

Toate piesele pe care trebuie să le înlocuiți – Arc spirala pentru Qashqai / Qashqai +2 I (J10, NJ10) și alte modele NISSAN

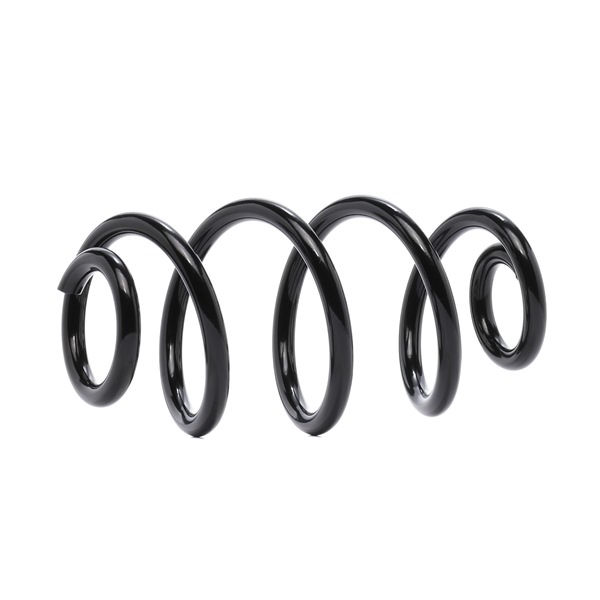

Arc spiral

arc suplimentar

NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.6

NISSAN Qashqai / Qashqai +2 I (J10, NJ10) 1.5 dCi

Înlocuirea: arc spiral – Nissan Qashqai J10. Sculele de care ați avea nevoie:

                        Perie de sârmă

                        Spray WD-40

                        Vaselina pe bază de cupru

                        Cheie dinamometrică

                        Cheie combinată №18

                        Capăt cheie tubulară nr.18

                        Chei tubulare de impact pentru prezoanele roților №21

                        Cheie cu clichet

                        Cheie port tarod

                        Rangă metalică

                        Presă pentru arcuri

                        Cric hidraulic cutie de viteze

                        Pană blocare roată

Cumpărați instrumente

Înlocuirea: arc spiral – Nissan Qashqai J10. Sfatul util de la experții AUTODOC:

Ambele arcuri elicoidale ale suspensiei spate trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru arcul elicoidal stâng și cel drept a suspensiei spate.
Toate lucrările trebuiesc făcute cu motorul oprit.

Înlocuirea: arc spiral – Nissan Qashqai J10. Efectuați următorii pași:

Pasul 1

Securizați roțile cu un opritor de roată.
Pasul 2

Slăbiți șuruburile de fixare a roții.Folosiți o cheie tubulară de impact pentru roată #21.
Pasul 3

Ridicați partea din spate a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 4

Deșurubați bolțurile roților.

AUTODOC recomandă:

Pentru a evita accidentările, susțineți roata atunci când deșurubați bolțurile.
Pasul 5

Scoateți roata.
Pasul 6

Proptiți brațul.Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 7

Curățați elementele de fixare ale amortizorului.Folosiți o perie de sârmă.Folosiți spray WD-40.
Pasul 8

Înșurubați elementul de fixare inferior al amortizorului.Utilizați o cheie în combinaţie fixă №18.Utilizați o cheie tubulară №18.Folosiți o cheie cu clichet.

Înlocuirea: arc spiral – Nissan Qashqai J10. Profesioniștii recomandă:

Pentru a evita accidentările, susțineți roata atunci când deșurubați bolțurile.
Pasul 9

Îndepărtați amortizorul.
Pasul 10

Îndepărtați suportul de sub brațul din spate.

AUTODOC recomandă:

Nissan Qashqai J10 – Nu coborâți brusc cricul de transmisie pentru a evita deteriorarea componentelor și a mecanismelor automobilului.
Pasul 11

Deșurubați elementele de fixare ale barei de stabilizare.Utilizați o cheie în combinaţie fixă №18.Utilizați o cheie tubulară №18.Folosiți o cheie cu clichet.
Pasul 12

Instalați presa de arcuri pe arc.

Înlocuirea: arc spiral – Nissan Qashqai J10. Sfatul util de la AUTODOC:

Folosiți adaptoare și elemente de prindere de dimensiunea corespunzătoare.Buclele arcului trebuie fixate bine în presa de arcuri.Folosiți prese de arcuri de calitate.
Pasul 13

Presați arcul rotind șurubul cu bile al presei de arcuri.Folosiți o cheie cu clichet.

AUTODOC recomandă:

Comprimați presa de arcuri până când aveți suficient spațiu ca să scoateți arcul. Nu comprimați instrumentul până la capăt: buclele arcului nu trebuie să se atingă între ele. Atenție! Arcul se comprimă cu o forță foarte mare, ceea ce înseamnă că, în caz de desprindere, îndreptându-se, ar putea provoca traume.

Pasul 14

Scoateți elementul de fixare al bieletei antiruliu.
Pasul 15

Trageți în jos brațul de control al suspensiei.Folosiți o rangă.
Pasul 16

Scoateți arcul elicoidal împreună cu presa de arcuri.

Înlocuirea: arc spiral – Nissan Qashqai J10. Sfatul util de la experții AUTODOC:

În timp ce arcul este comprimat, nu realizați nici o acțiune asupra lui.
Pasul 17

Fixați presa de arcuri pe un banc de lucru.
Pasul 18

Decomprimați arcul.
Pasul 19

Extrageți arcul.

Pasul 20

Curățați suporturile arcurilor elicoidale.

Pasul 21

Inspectați suporturile de cauciuc ale arcului suspensiei. Înlocuiți-le dacă este cazul.

Pasul 22

Instalați un arc elicoidal nou pe presa de arcuri.

AUTODOC recomandă:

Folosiți adaptoare și elemente de prindere de dimensiunea corespunzătoare.
Pasul 23

Comprimați arcul.
Pasul 24

Instalați arcul elicoidal împreună cu suporturile de cauciuc în locurile de montare.
Pasul 25

Proptiți brațul.Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 26

Strângeți elementul de fixare al bieletei antiruliu.Utilizați o cheie în combinaţie fixă №18.Utilizați o cheie tubulară №18.Folosiți o cheie de cuplu.Strângeți pînă la cuplul de 90 Nm.
Pasul 27

Eliberați arcul elicoidal rotind șurubul cu bile al presei de arcuri.Folosiți o cheie cu clichet.

Înlocuirea: arc spiral – Nissan Qashqai J10. Profesioniștii recomandă:

Asigurați-vă că arcul elicoidal este poziționat corect în suporturile sale.
Pasul 28

Scoateți presa de arcuri.

Pasul 29

Strângeți elementul de fixare inferior al amortizorului.Utilizați o cheie în combinaţie fixă №18.Utilizați o cheie tubulară №18.Folosiți o cheie de cuplu.Strângeți pînă la cuplul de 110 Nm.
Pasul 30

Îndepărtați suportul de sub brațul din spate.

AUTODOC recomandă:

Coborâți cricul hidraulic pentru cutia de viteze lent, fără zdruncinături, pentru a evita deteriorarea ansamblurilor și mecanismelor.
Pasul 31

Curățați locul de montare al jantei roții. Folosiți o perie de sârmă.Tratați suprafața de contact.Folosiți unsoare de cupru.
Pasul 32

Montați roata.

AUTODOC recomandă:

Atenție! Pentru evitarea leziunilor, țineți roata atunci când înșurubați șuruburile de fixare la automobil. Nissan Qashqai J10
Pasul 33

Înșurubați bolțurile roții.Folosiți o cheie tubulară de impact pentru roată #21.
Pasul 34

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții.Folosiți o cheie de cuplu.Strângeți pînă la cuplul de 112 Nm.
Pasul 35

Scoateți cricul și opritoarele de roată.
