Important!

Această procedură de înlocuire poate fi utilizată pentru:
SUZUKI SWIFT III (MZ, EZ) 1.6 (RS 416, RR 416, ZC31S), SUZUKI SWIFT III (MZ, EZ) 1.3 (RS 413, ZC11S) … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

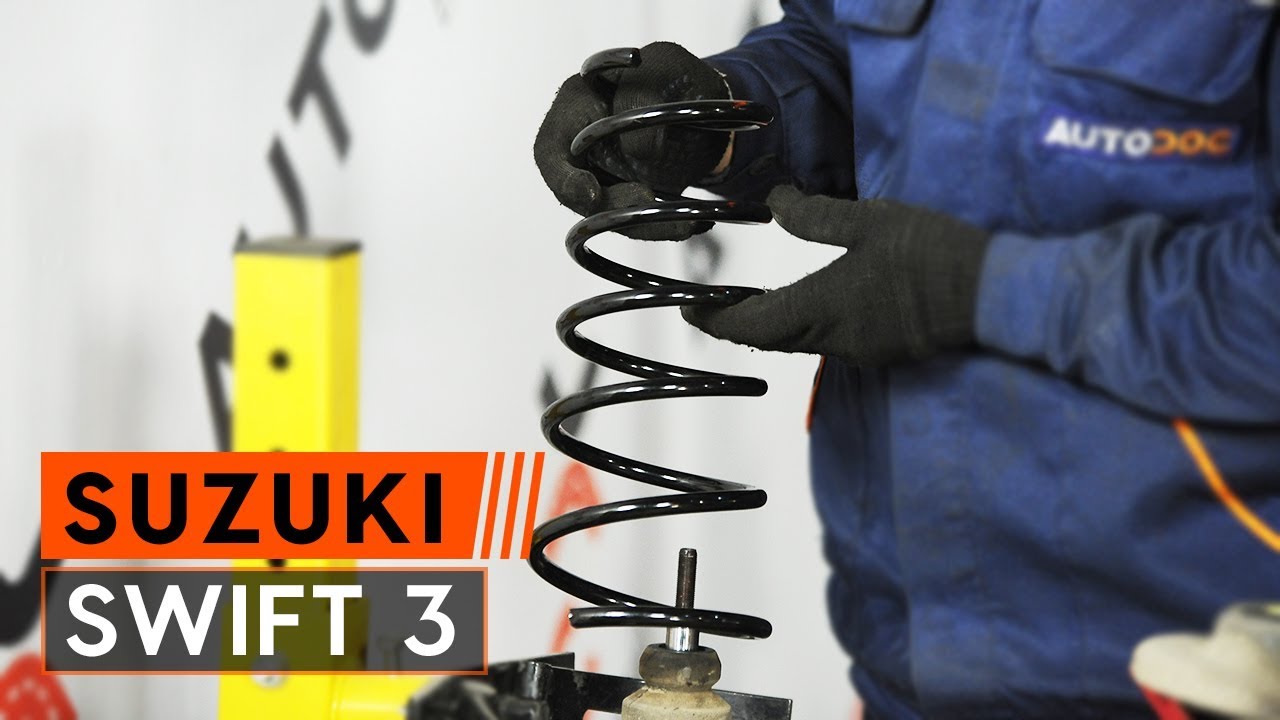

Cum se înlocuiește arc spirala pe SUZUKI SWIFT 3 [TUTORIAL AUTODOC]

Cum să schimbați: arc spiral din față la Suzuki Swift MK3 | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Arc spirala pentru SWIFT III (MZ, EZ) și alte modele SUZUKI

Produse alternative:

Arc spiral

188C0909 RIDEX Arc spiral

156,73 RON

Magazin

SKCS-0040910 STARK Arc spiral

168,65 RON

Magazin

SP3633 MONROE Arc spiral

170,36 RON

Magazin

RA2992 KYB Arc spiral

196,12 RON

Magazin

14.875.427 CS Germany Arc spiral

200,99 RON

Magazin

998 759 SACHS Arc spiral

209,01 RON

Magazin

ADK888329 BLUE PRINT Arc spiral

230,52 RON

Magazin

4088913 LESJÖFORS Arc spiral

242,41 RON

Magazin

23212 KILEN Arc spiral

246,02 RON

Magazin

36-237463 BILSTEIN Arc spiral

280,31 RON

Magazin

Înlocuirea: arc spiral – Suzuki Swift MK3. Lista sculelor de care veți avea nevoie:

                      Perie de sârmă

                      Spray WD-40

                      Spray curățare frâne

                      Vaselina pe bază de cupru

                      Capăt cheie tubulară nr.12

                      Capăt cheie tubulară nr.15

                      Capăt cheie tubulară nr.21

                      Cheie combinată №16

                      Cheie combinată №17

                      Cheie combinată №18

                      Cheie combinată №19

                      Bit HEX nr. H6.

                      Chei tubulare de impact pentru prezoanele roților №21

                      Cheie cu clichet

                      Cheie dinamometrică

                      Presă hidraulică pentru arcuri

                      Șurubelniță Dreaptă

                      Extractor cleme

                      Huse de protecție aripi / frontală

                      Pană blocare roată

Cumpărați instrumente

Înlocuirea: arc spiral – Suzuki Swift MK3. Profesioniștii recomandă:

Ambele arcuri elicoidale ale suspensiei frontale trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru arcul elicoidal stâng și cel drept a suspensiei frontale.
Vă rugăm să rețineți: toate lucrările la automobilul - Suzuki Swift MK3 - trebuie efectuate cu motorul oprit.

Înlocuiți în următoarea ordine:

Pasul 1

Securizați roțile cu un opritor de roată.
Pasul 2

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #21.
Pasul 3

Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.

Pasul 4

Deșurubați bolțurile roților.

AUTODOC recomandă:
Important! Țineți roata atunci când deșurubați șuruburile de fixare. Suzuki Swift MK3
Pasul 5

Scoateți roata.
Pasul 6

Curățați elementele de fixare ale bieletei antiruliu. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 7

Deșurubați elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului. Utilizați o cheie în combinaţie fixă №16. Utilizați o cheie tubulară №15. Folosiți o cheie cu clichet.
Pasul 8

Îndepărtați tija de stabilizare transversală.
Pasul 9

Deconectați cablajul senzorului ABS. Folosiți o șurubelniță dreaptă.
Pasul 10

Curățați elementul de fixare al suportului ce unește furtunul de frână la telescopul amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 11

Deșurubați suportul de fixare al furtunului de frână de pe bara de sprijin amortizor. Utilizați o cheie tubulară №12. Folosiți o cheie cu clichet.
Pasul 12

Îndepărtați suportul de pe lonjeronul amortizorului.
Pasul 13

Curățați elementele de fixare care unesc telescopul amortizorului de portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 14

Deșurubați elementul de fixare inferior care unește telescopul amortizorului de portfuzetă. Utilizați o cheie în combinaţie fixă №17. Utilizați o cheie tubulară №21. Folosiți o cheie cu clichet.
Pasul 15

Scoateți șuruburile de fixare (2 bucăți).

Pasul 16

Decuplați fuzeta de la bara de sprijin amortizor.
Pasul 17

Coborâți autovehiculul.
Pasul 18

Deschideți capota motorului.
Pasul 19

Folosiți o husă de protecție pentru a evita deteriorarea vopselei și a plasticului mașinii.

Pasul 20

Scoateți clemele de la grila de plastic. Folosiți un clește pentru extras cleme.
Pasul 21

Scoateți garnitura grilei de protecție a ștergătorului de parbriz.
Pasul 22

Scoateți grilajul drept al ștergătorului de parbriz.
Pasul 23

Îndepărtați capacul de protecție al bieletei antiruliu.
Pasul 24

Curățați elementele de fixare ale suportului superior al telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 25

Deșurubați elementul de fixare superior al rulmentului de sarcină amortizor. Utilizați o cheie în combinaţie fixă №18. Folosiți cheia hexagonală nr. H6. Folosiți o cheie cu clichet.

AUTODOC recomandă:
Suzuki Swift MK3 – Pentru evitarea leziunilor, țineți suportul amortizorului atunci când deșurubați șuruburile de fixare.
Pasul 26

Extrageți bara de sprijin amortizor.
Pasul 27

Montați bara de sprijin amortizor pe dispozitivul special pentru comprimarea arcurilor.

Înlocuirea: arc spiral – Suzuki Swift MK3. Sfatul util de la AUTODOC:
Rețineți că atunci când utilizați compresorul de arcuri, spirele arcului trebuie prinse în mod sigur, comprimându-l contemporan din partea opusă.Asigurați-vă că poziția arcului în interiorul suportului este corectă.Asigurați-vă că spirele arcurilor au intrat în mod ferm în manivelele de strângere.
Pasul 28

Comprimați arcul.
Pasul 29

Tratați tija telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 30

Deșurubați piulița tijei suportului de amortizare. Utilizați o cheie în combinaţie fixă №19. Folosiți cheia hexagonală nr. H6. Folosiți o cheie cu clichet.
Pasul 31

Îndepărtați suportul superior al barei de sprijin.
Pasul 32

Slăbiți arcul elicoidal.

Pasul 33

Îndepărtați arcul.

AUTODOC recomandă:
Înlocuirea: arc spiral – Suzuki Swift MK3. Verificați cu atenție suportul, burduful de protecție și limitatorul de șoc al amortizorului. Înlocuiți dacă este necesar.
Pasul 34

Montați arcul pe amortizor.
Pasul 35

Comprimați arcul.

Pasul 36

Instalați suportul superior și rulmentul suportului.
Pasul 37

Strângeți șurubul tijei pistonului barei de sprijin amortizor. Utilizați o cheie în combinaţie fixă №19. Folosiți cheia hexagonală nr. H6. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 50 Nm.

Înlocuirea: arc spiral – Suzuki Swift MK3. Sfatul util:
Asigurați-vă că arcul este poziționat corect. Evitați poziționarea incorectă a acestuia.
Pasul 38

Decomprimați arcul.

Pasul 39

Scoateți telescopul amortizorului în ansamblu.
Pasul 40

Instalați bara de sprijin amortizor sub arcul roții.
Pasul 41

Înșurubați elementul de fixare superior al rulmentului de sarcină amortizor.

AUTODOC recomandă:
Important! Țineți bara de suspensie atunci când înșurubați șuruburile de fixare. Suzuki Swift MK3
Pasul 42

Înșurubați elementul de fixare superior al barei de sprijin amortizor. Utilizați o cheie în combinaţie fixă №17. Folosiți cheia hexagonală nr. H6. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 50 Nm.
Pasul 43

Montați capacul de protecție al bieletei antiruliu.
Pasul 44

Instalați și securizați grila de protecție dreapta a ștergătorului de parbriz.
Pasul 45

Instalați garnitura grilei de protecție.
Pasul 46

Instalați elementele de fixare ale grilei de protecție din plastic a ștergătorului.
Pasul 47

Îndepărtați husa de protecție.

Pasul 48

Închideți capota.
Pasul 49

Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 50

Fixați bara de sprijin amortizor pe fuzetă.

Pasul 51

Instalați șuruburile de fixare (2 bucăți).

Pasul 52

Strângeți elementele de fixare de jos ce unesc telescopul amortizorului de portfuzetă. Utilizați o cheie în combinaţie fixă №17. Utilizați o cheie tubulară №21. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 90 Nm.
Pasul 53

Instalați suportul pe lonjeronul amortizorului.

Pasul 54

Înșurubați suportul de fixare al furtunului de frână pe bara de sprijin amortizor. Utilizați o cheie tubulară №12. Folosiți o cheie cu clichet.
Pasul 55

Conectați cablajul senzorului ABS.
Pasul 56

Montați bieleta antiruliu transversală.

Pasul 57

Strângeți elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului. Utilizați o cheie în combinaţie fixă №16. Utilizați o cheie tubulară №15. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 50 Nm.
Pasul 58

Tratați elementele de fixare ale amortizorului telescopic. Tratați toate articulațiile bieletei antiruliu. Folosiți unsoare de cupru.

Pasul 59

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 60

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

AUTODOC recomandă:
Înlocuirea: arc spiral – Suzuki Swift MK3. După aplicarea spray-ului, așteptați câteva minute.
Pasul 61

Montați roata.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când înșurubați șuruburile de fixare la automobil. Suzuki Swift MK3
Pasul 62

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #21.
Pasul 63

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #21. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 85 Nm.
Pasul 64

Scoateți cricul și opritoarele de roată.
