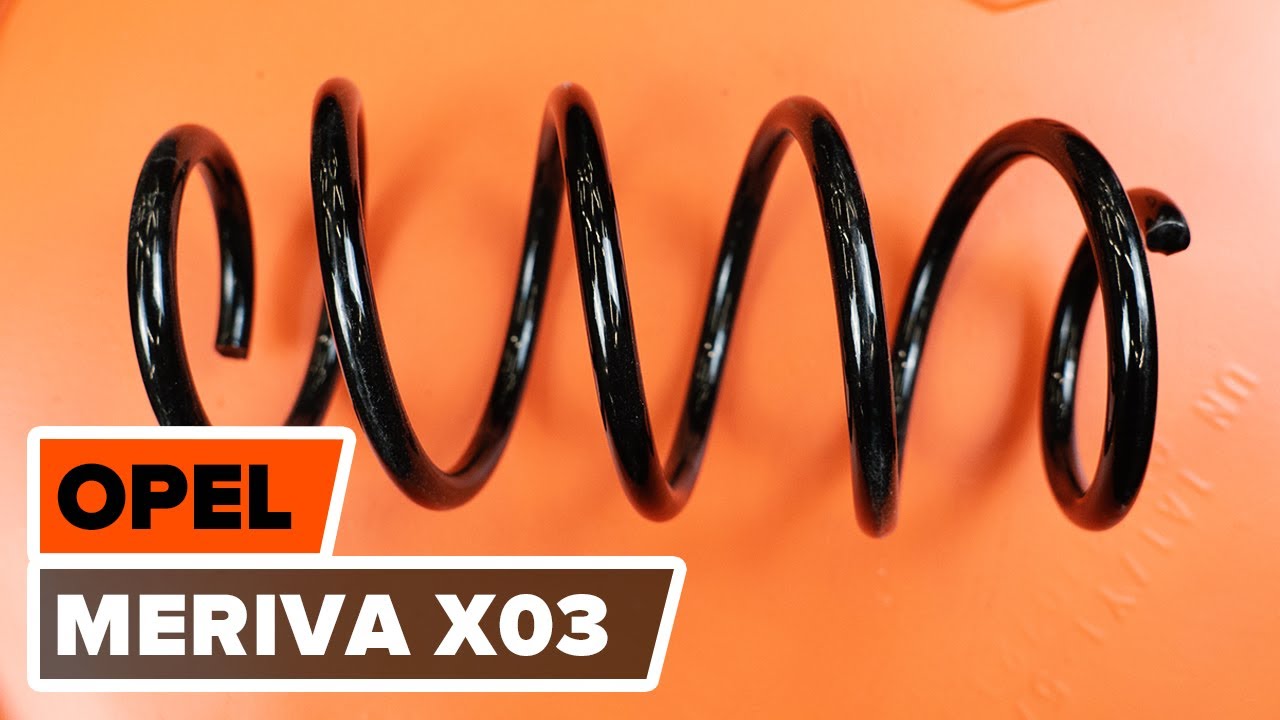

Cum să schimbați: arc spiral din față la Opel Meriva X03 | Ghid de înlocuire
descărcări:
0
Vizualizările:
4
0
Au votat – 0
Important!
Această procedură de înlocuire poate fi utilizată pentru:
OPEL Meriva A (X03) 1.8 (E75),
OPEL Meriva A (X03) 1.6 (E75),
OPEL Meriva A (X03) 1.6 (E75),
OPEL Meriva A (X03) 1.3 CDTI (E75),
OPEL Meriva A (X03) 1.3 CDTI (E75)
…
Vedeți mai mult
Etapele pot varia ușor în funcție de construcția mașinii.
Cum se înlocuiește arc de suspensie din față pe OPEL MERIVA A [TUTORIAL AUTODOC]
Toate piesele pe care trebuie să le înlocuiți – Arc spirala pentru Meriva A (X03) și alte modele OPEL
Înlocuirea: arc spiral – Opel Meriva X03. AUTODOC recomandă:
Ambele arcuri elicoidale ale suspensiei frontale trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru arcul elicoidal stâng și cel drept a suspensiei frontale.
Toate lucrările trebuiesc făcute cu motorul oprit.
Înlocuirea: arc spiral – Opel Meriva X03. Consecutivitatea recomandată a etapelor:
Pasul 1
Deschideți capota.
Pasul 2
Folosiți o husă de protecție pentru a evita deteriorarea vopselei și a plasticului mașinii.
Pasul 3
Scoateți dopurile de fixare ale brațelor ștergătoarelor de parbriz. Folosiți o șurubelniță dreaptă.
Pasul 4
Curățați elementele de fixare ale brațelor ștergătoarelor. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 5
Desfaceți elementele de fixare ale brațelor ștergătoarelor de parbriz. Utilizați o cheie tubulară №13. Folosiți o cheie cu clichet.
Pasul 6
Scoateți brațele ștergătoarelor de parbriz.
Pasul 7
Deșurubați dispozitivele de fixare ale grilei de protecție din plastic a ștergătorului. Utilizați o cheie tubulară №8. Folosiți o cheie cu clichet.
Pasul 8
Scoateți garnitura grilei de protecție a ștergătorului de parbriz.
Pasul 9
Deșurubați elementele de fixare ale grilei ștergătorului de parbriz. Utilizați o cheie tubulară №8. Folosiți o cheie cu clichet.
Pasul 10
Scoateți clemele tablierului dinspre motor.
Pasul 11
Ridicați și scoateți grila de protecție.
Pasul 12
Deșurubați elementele de fixare ale grilei ștergătorului de parbriz. Utilizați o cheie tubulară №8. Folosiți o cheie cu clichet.
Pasul 13
Demontați grila ștergătorului de parbriz
Pasul 14
Curățați elementele de fixare ale suportului superior al telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 15
Slăbiți elementul de fixare superior al suportului telescopului amortizor. Utilizați o cheie tubulară №9. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 16
Securizați roțile cu un opritor de roată.
Pasul 17
Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 18
Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 19
Deșurubați bolțurile roților.
AUTODOC recomandă:
Important! Țineți roata atunci când deșurubați șuruburile de fixare. Opel Meriva X03
Pasul 20
Scoateți roata.
Pasul 21
Curățați elementele de fixare ale bieletei antiruliu. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 22
Deșurubați elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului. Utilizați o cheie tubulară №19. Folosiți o cheie cu clichet.
Pasul 23
Îndepărtați tija de stabilizare transversală.
Pasul 24
Deconectați cablajul senzorului ABS.
Pasul 25
Curățați elementele de fixare care unesc telescopul amortizorului de portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 26
Deșurubați elementele de fixare care unesc suportul amortizorului cu port-fuzeta. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți un port tarod.
Pasul 27
Scoateți șurubul de fixare.
Pasul 28
Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 29
Scoateți șurubul de fixare.
Pasul 30
Decuplați fuzeta de la bara de sprijin amortizor.
Pasul 31
Deșurubați elementul de fixare superior al rulmentului de sarcină amortizor.
AUTODOC recomandă:
Opel Meriva X03 – Pentru evitarea leziunilor, țineți suportul amortizorului atunci când deșurubați șuruburile de fixare.
Pasul 32
Extrageți bara de sprijin amortizor.
Pasul 33
Montați bara de sprijin amortizor pe dispozitivul special pentru comprimarea arcurilor.
Înlocuirea: arc spiral – Opel Meriva X03. Experții AUTODOC recomandă:
Rețineți că atunci când utilizați compresorul de arcuri, spirele arcului trebuie prinse în mod sigur, comprimându-l contemporan din partea opusă.Asigurați-vă că poziția arcului în interiorul suportului este corectă.Asigurați-vă că spirele arcurilor au intrat în mod ferm în manivelele de strângere.
Pasul 34
Comprimați arcul.
Pasul 35
Tratați tija telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 36
Deșurubați piulița tijei suportului de amortizare. Folosiți o cheie de amortizoare №DD9. Utilizați o cheie în combinaţie fixă №18. Folosiți o cheie cu clichet.
Pasul 37
Îndepărtați suportul superior al barei de sprijin.
Pasul 38
Îndepărtați capacul de praf și bara de protecție a amortizorului.
AUTODOC recomandă:
Înlocuirea: arc spiral – Opel Meriva X03. Verificați cu atenție suportul, burduful de protecție și limitatorul de șoc al amortizorului. Înlocuiți dacă este necesar.
Pasul 39
Slăbiți arcul elicoidal.
Pasul 40
Îndepărtați arcul.
Pasul 41
Montați arcul pe amortizor.
Pasul 42
Comprimați arcul.
Pasul 43
Instalați suportul, burduful de protecție și tamponul de protecție pe amortizor.
Pasul 44
Strângeți șurubul tijei pistonului barei de sprijin amortizor. Folosiți o cheie de amortizoare №DD9. Utilizați o cheie în combinaţie fixă №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 50 Nm.
Pasul 45
Decomprimați arcul.
Pasul 46
Tratați tija telescopului amortizorului. Folosiți unsoare de cupru.
Pasul 47
Scoateți telescopul amortizorului în ansamblu.
Pasul 48
Curățați locurile de montare ale telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 49
Instalați bara de sprijin amortizor sub arcul roții.
Pasul 50
Înșurubați elementul de fixare superior al rulmentului de sarcină amortizor. Nu îl strângeți.
AUTODOC recomandă:
Opel Meriva X03 – Pentru evitarea leziunilor, țineți bara de suspensie atunci când înșurubați șuruburile de fixare.
Pasul 51
Fixați bara de sprijin amortizor pe fuzetă.
Pasul 52
Instalați șuruburile de fixare.
Pasul 53
Înșurubați elementele de fixare care unesc suportul amortizorului cu port-fuzeta. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 54
Îndepărtați suportul de sub fuzetă.
AUTODOC recomandă:
Opel Meriva X03 – Nu coborâți brusc cricul de transmisie pentru a evita deteriorarea componentelor și a mecanismelor automobilului.
Pasul 55
Strângeți elementele de fixare de jos ce unesc telescopul amortizorului de portfuzetă. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 80 Nm.+60°
AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 56
Conectați cablajul senzorului ABS.
Pasul 57
Montați bieleta antiruliu transversală.
Pasul 58
Strângeți elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului. Utilizați o cheie tubulară №19. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 55 Nm.
Pasul 59
Tratați elementele de fixare ale amortizorului telescopic. Folosiți unsoare de cupru.
Pasul 60
Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 61
Curățați suprafața discului de frână. Folosiți un spray curățare frâne.
AUTODOC recomandă:
Înlocuirea: arc spiral – Opel Meriva X03. După aplicarea spray-ului, așteptați câteva minute.
Pasul 62
Montați roata.
AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când înșurubați șuruburile de fixare la automobil. Opel Meriva X03
Pasul 63
Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 64
Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 110 Nm.
Pasul 65
Scoateți cricul și opritoarele de roată.
Pasul 66
Înșurubați elementul de fixare superior al barei de sprijin amortizor. Folosiți o cheie de amortizoare №DD9. Utilizați o cheie în combinaţie fixă №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 50 Nm.
Pasul 67
Tratați elementele de fixare ale suportului telescopului amortizorului. Folosiți unsoare de cupru.
Pasul 68
Instalați grila ștergătorului de parbriz.
Pasul 69
Înșurubați elementele de fixare ale grilei ștergătorului de parbriz. Utilizați o cheie tubulară №8. Folosiți o cheie cu clichet.
Pasul 70
Fixați clemele capacului filtrului de habitaclu.
Pasul 71
Instalați și fixați grila de protecție a ștergătoarelor de parbriz. Utilizați o cheie tubulară №8. Folosiți o cheie cu clichet.
Pasul 72
Instalați garnitura grilei de protecție.
Pasul 73
Reinstalați brațele ștergătoare.
Înlocuirea: arc spiral – Opel Meriva X03. Sfatul util de la experții AUTODOC:
Aveți grijă să nu încurcați brațele ștergătoarele de parbriz, pe cel al șoferului cu cel al pasagerului.
Pasul 74
Strângeți elementele de fixare ale brațului ștergătorului de parbriz. Utilizați o cheie tubulară №13. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 22 Nm.
Pasul 75
Instalați dopurile de mascare piulițe ale brațelor ștergătorului de parbriz.
Pasul 76
Îndepărtați husa de protecție.
Pasul 77
Închideți capota.
