Cum să schimbați: arc spiral din față la Opel Zafira B A05 | Ghid de înlocuire

descărcări: 3

Vizualizările: 21

Important!

Această procedură de înlocuire poate fi utilizată pentru:
OPEL ZAFIRA B (A05) 1.8 (M75), OPEL ZAFIRA B (A05) 1.6 (M75), OPEL ZAFIRA B (A05) 1.6 (M75) … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

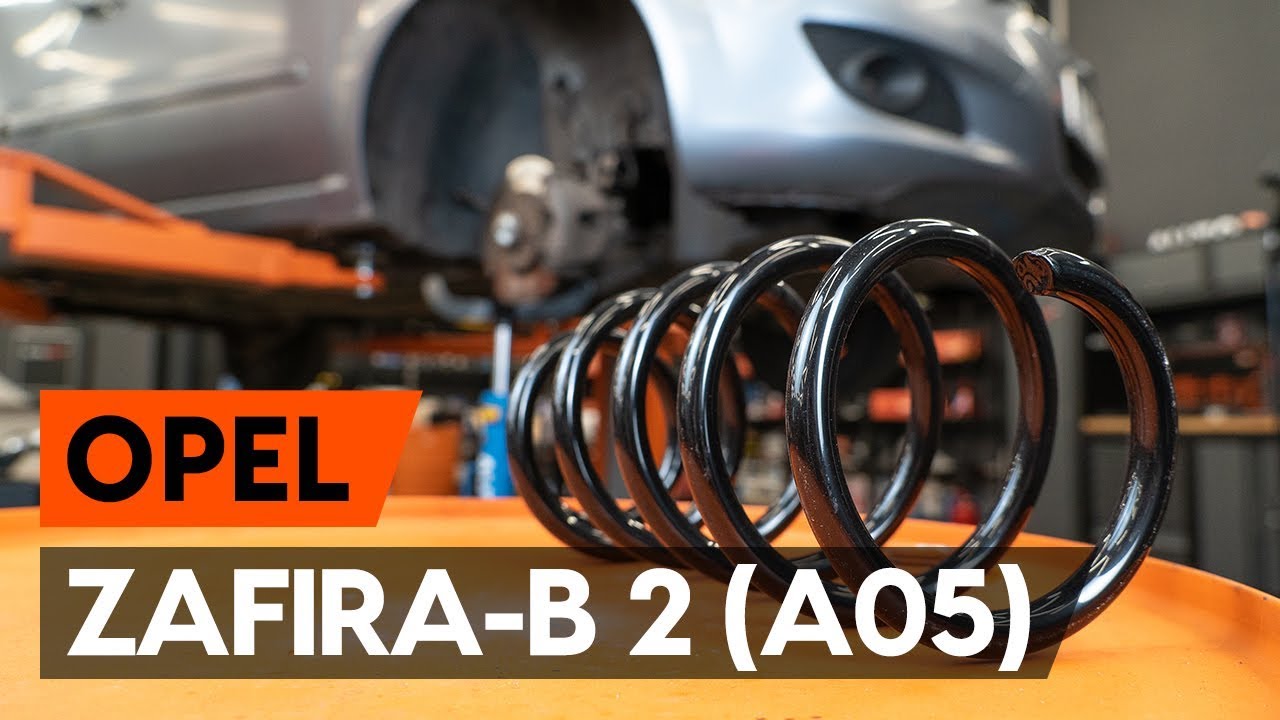

Cum se înlocuiește arc de suspensie din față pe OPEL ZAFIRA-B 2 (A05) [TUTORIAL AUTODOC]

Cum să schimbați: arc spiral din față la Opel Zafira B A05 | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Arc spirala pentru ZAFIRA B (A05) și alte modele OPEL

Produse alternative:

Arc spiral

Înlocuirea: arc spiral – Opel Zafira B A05. Lista sculelor de care veți avea nevoie:

                      Perie de sârmă

                      Spray WD-40

                      Spray curățare frâne

                      Vaselina pe bază de cupru

                      Cheie combinată №18

                      Cheie combinată №19

                      Bit HEX nr. H6.

                      Capăt cheie tubulară nr.18

                      Capăt cheie tubulară nr.19

                      Capăt cheie tubulară nr.22

                      Chei tubulare de impact pentru prezoanele roților №17

                      Cheie cu clichet

                      Cheie dinamometrică

                      Șurubelniță Dreaptă

                      Cheie port tarod

                      Extractor cleme

                      Clește papagal

                      Rangă metalică

                      Ciocan cu cap moale

                      Presă hidraulică pentru arcuri

                      Cric hidraulic cutie de viteze

                      Huse de protecție aripi / frontală

                      Pană blocare roată

Cumpărați instrumente

Înlocuirea: arc spiral – Opel Zafira B A05. Experții AUTODOC recomandă:

Ambele arcuri elicoidale ale suspensiei frontale trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru arcul elicoidal stâng și cel drept a suspensiei frontale.
Vă rugăm să rețineți: toate lucrările la automobilul - Opel Zafira B A05 - trebuie efectuate cu motorul oprit.

Înlocuiți în următoarea ordine:

Pasul 1

Deschideți capota.
Pasul 2

Folosiți o husă de protecție pentru a evita deteriorarea vopselei și a plasticului mașinii.
Pasul 3

Scoateți garnitura grilei de protecție a ștergătorului de parbriz.
Pasul 4

Ridicați și scoateți grila de protecție.
Pasul 5

Scoateți capacul suportului telescopului amortizorului. Folosiți o șurubelniță dreaptă.
Pasul 6

Curățați elementele de fixare ale suportului superior al telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 7

Scoateți elementul de fixare al flanșei de sus a telescopului amortizorului. Folosiți un clește pentru extras cleme.
Pasul 8

Securizați roțile cu un opritor de roată.
Pasul 9

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 10

Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 11

Deșurubați bolțurile roților.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când deșurubați șuruburile de fixare. Opel Zafira B A05
Pasul 12

Scoateți roata.
Pasul 13

Curățați elementele de fixare ale bieletei antiruliu. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 14

Slăbiți piulița și îndepărtați bara de stabilizare de pe suportul amortizorului. Utilizați o cheie în combinaţie fixă №19. Utilizați o cheie tubulară №19. Folosiți o cheie cu clichet.
Pasul 15

Îndepărtați tija de stabilizare transversală.

Pasul 16

Curățați elementele de fixare care unesc telescopul amortizorului de portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 17

Deșurubați elementul de fixare inferior care unește telescopul amortizorului de portfuzetă. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți un port tarod.
Pasul 18

Curățați elementele de fixare ale senzorului ABS și ale furtunului de frână, care le conectează pe acestea la telescopul amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 19

Decuplați elementele de fixare ale cablului senzorului ABS de la barele de sprijin amortizor. Folosiți o șurubelniță dreaptă.
Pasul 20

Desprindeți furtunul de frână de la telescopul amortizorului. Folosiți clești pentru pompa de apă.
Pasul 21

Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.

Pasul 22

Scoateți șuruburile de fixare.
Pasul 23

Decuplați fuzeta de la bara de sprijin amortizor. Folosiți o rangă.
Pasul 24

Scoateți elementul de fixare al flanșei de sus a telescopului amortizorului.

Înlocuirea: arc spiral – Opel Zafira B A05. AUTODOC recomandă:
Pentru a evita accidentarea, susțineți flanșa amortizorului atunci când îl demontați.
Pasul 25

Extrageți bara de sprijin amortizor.
Pasul 26

Montați bara de sprijin amortizor pe dispozitivul special pentru comprimarea arcurilor.

Înlocuirea: arc spiral – Opel Zafira B A05. Sfatul util de la experții AUTODOC:
Rețineți că atunci când utilizați compresorul de arcuri, spirele arcului trebuie prinse în mod sigur, comprimându-l contemporan din partea opusă.Asigurați-vă că poziția arcului în interiorul suportului este corectă.Asigurați-vă că spirele arcurilor au intrat în mod ferm în manivelele de strângere.
Pasul 27

Comprimați arcul.
Pasul 28

Deșurubați piulița tijei suportului de amortizare. Folosiți cheia hexagonală nr. H6. Utilizați o cheie tubulară №22. Folosiți o cheie cu clichet.
Pasul 29

Îndepărtați suportul superior al barei de sprijin.
Pasul 30

Slăbiți arcul elicoidal.
Pasul 31

Îndepărtați capacul de praf și bara de protecție a amortizorului.

AUTODOC recomandă:
Înlocuirea: arc spiral – Opel Zafira B A05. Verificați cu atenție suportul, burduful de protecție și limitatorul de șoc al amortizorului. Înlocuiți dacă este necesar.
Pasul 32

Îndepărtați arcul.
Pasul 33

Montați arcul pe amortizor.
Pasul 34

Comprimați arcul.
Pasul 35

Instalați suportul, burduful de protecție și tamponul de protecție pe amortizor.
Pasul 36

Strângeți șurubul tijei pistonului barei de sprijin amortizor. Folosiți cheia hexagonală nr. H6. Utilizați o cheie tubulară №22. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 65 Nm.

Înlocuirea: arc spiral – Opel Zafira B A05. Sfatul util:
Asigurați-vă că arcul este poziționat corect. Evitați poziționarea incorectă a acestuia.
Pasul 37

Decomprimați arcul.
Pasul 38

Scoateți telescopul amortizorului în ansamblu.
Pasul 39

Tratați tija telescopului amortizorului. Folosiți unsoare de cupru.

Pasul 40

Instalați bara de sprijin amortizor sub arcul roții.

AUTODOC recomandă:
Pentru a evita accidentarea, susțineți flanșa amortizorului ferm atunci când îl montați.
Pasul 41

Tratați locul de montare al telescopului amortizorului pe portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 42

Fixați bara de sprijin amortizor pe fuzetă.
Pasul 43

Instalați șuruburile de fixare.
Pasul 44

Ridicați cricul hidraulic pentru cutii de viteze cu 10-15 cm.
Pasul 45

Instalați elementul de fixare al flanșei de sus a telescopului amortizorului. Folosiți clești pentru pompa de apă.
Pasul 46

Cuplați elementele de fixare ale cablului senzorului ABS la barele de sprijin amortizor.
Pasul 47

FIxați pe suport furtunul sistemului de frânare. Folosiți un ciocan de cauciuc.
Pasul 48

Strângeți elementele de fixare de jos ce unesc telescopul amortizorului de portfuzetă. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 105 Nm.
Pasul 49

Montați bieleta antiruliu transversală.
Pasul 50

Strângeți elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului. Utilizați o cheie tubulară №19. Utilizați o cheie în combinaţie fixă №19. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 55 Nm.
Pasul 51

Îndepărtați suportul de sub fuzetă.

AUTODOC recomandă:
Înlocuirea: arc spiral – Opel Zafira B A05. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 52

Tratați elementele de fixare ale amortizorului telescopic. Tratați toate articulațiile brațului. Folosiți unsoare de cupru.
Pasul 53

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 54

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

AUTODOC recomandă:
Înlocuirea: arc spiral – Opel Zafira B A05. După aplicarea spray-ului, așteptați câteva minute.
Pasul 55

Montați roata.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când înșurubați șuruburile de fixare la automobil. Opel Zafira B A05
Pasul 56

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 57

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 110 Nm.
Pasul 58

Instalați și fixați grila de protecție a ștergătoarelor de parbriz.
Pasul 59

Instalați capacul suportului telescopului amortizorului.

Pasul 60

Instalați garnitura grilei de protecție.
Pasul 61

Scoateți cricul și opritoarele de roată.
Pasul 62

Îndepărtați husa de protecție.
Pasul 63

Închideți capota.
