Cum să schimbați: ansamblu telescop arc din față la VW T5 Transporter | Ghid de înlocuire

descărcări: 0

Vizualizările: 53

Important!

Această procedură de înlocuire poate fi utilizată pentru:
VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.5 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.5 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) VR6 3.2, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) VR6 3.2, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) VR6 3.2 4motion, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TSI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TSI 4motion, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TDI 4motion, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TDI 4motion, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 BiTDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 BiTDI 4motion, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TSI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 BiFuel, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) VR6 3.2 4motion … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

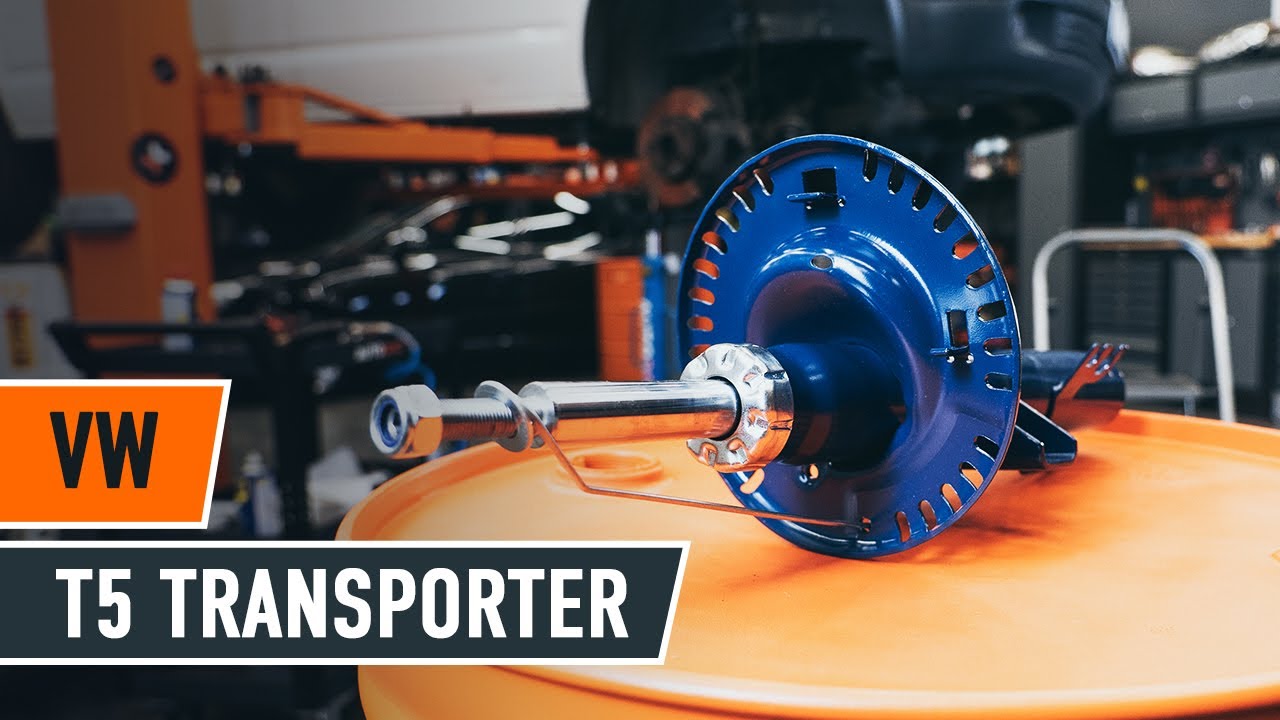

Cum se înlocuiește telescopul amortizorului față VW T5 TRANSPORTER Van [TUTORIAL AUTODOC]

Cum să schimbați: ansamblu telescop arc din față la VW T5 Transporter | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Amortizor pentru Transporter V Van (7HA, 7HH, 7EA, 7EH) și alte modele VW

Produse alternative:

amortizor

SKSA-0131522 STARK Amortizor

278,34 RON

Magazin

854S0683 RIDEX Amortizor

278,34 RON

Magazin

22-140098 BILSTEIN Amortizor

375,41 RON

Magazin

335607 KYB Amortizor

389,23 RON

Magazin

22-193032 BILSTEIN Amortizor

442,22 RON

Magazin

V4506 MONROE Amortizor

472,04 RON

Magazin

9970356 DIEDERICHS Amortizor

502,14 RON

Magazin

313 327 SACHS Amortizor

579,20 RON

Magazin

20818 MAPCO Amortizor

596,10 RON

Magazin

22-142429 BILSTEIN Amortizor

1044,75 RON

Magazin

Înlocuirea: ansamblu telescop arc – VW T5 Transporter. Sculele de care ați avea nevoie:

                      Perie de sârmă

                      Spray WD-40

                      Spray curățare frâne

                      Vaselina pe bază de cupru

                      Cheie dinamometrică

                      Cheie combinată №21

                      Capăt cheie tubulară nr.13

                      Capăt cheie tubulară nr.18

                      Capăt cheie tubulară nr.21

                      Capăt cheie tubulară nr.30

                      Cheie tubulară pentru amortizor

                      Bit HEX nr. H7

                      XZN Bit nr. 14

                      Chei tubulare de impact pentru prezoanele roților №19

                      Cheie cu clichet

                      Șurubelniță Dreaptă

                      Cheie port tarod

                      presă hidraulică pentru arcuri

                      Rangă metalică

                      Cric hidraulic cutie de viteze

                      Huse de protecție aripi / frontală

                      Pană blocare roată

Cumpărați instrumente

Înlocuirea: ansamblu telescop arc – VW T5 Transporter. Sfatul util de la AUTODOC:

Ambele telescoape ale amortizoarelor suspensiei frontale trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru telescopul de amortizor stânga și cel de dreapta a suspensiei frontale.
Vă rugăm să rețineți: toate lucrările la automobilul - VW T5 Transporter - trebuie efectuate cu motorul oprit.

Înlocuiți în următoarea ordine:

Pasul 1

Deschideți capota motorului.
Pasul 2

Folosiți o husă de protecție pentru a evita deteriorarea vopselei și a plasticului mașinii.
Pasul 3

Scoateți dopurile de fixare ale brațelor ștergătoarelor de parbriz. Folosiți o șurubelniță dreaptă.
Pasul 4

Curățați elementele de fixare ale brațelor ștergătoarelor. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 5

Desfaceți elementele de fixare ale brațelor ștergătoarelor de parbriz. Utilizați o cheie tubulară №13. Folosiți o cheie cu clichet.
Pasul 6

Scoateți brațele ștergătoarelor de parbriz.
Pasul 7

Scoateți garnitura grilei de protecție a ștergătorului de parbriz.
Pasul 8

Ridicați și scoateți grila de protecție.
Pasul 9

Scoateți capacul suportului telescopului amortizorului.
Pasul 10

Curățați dispozitivul de fixare superior al suportului brațului suspensiei. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 11

Slăbiți elementul de fixare superior al suportului telescopului amortizor. Folosiți cheia hexagonală nr. H7. Utilizați o cheie tubulară №21. Folosiți o cheie cu clichet.
Pasul 12

Securizați roțile cu un opritor de roată.

Pasul 13

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #19.
Pasul 14

Curățați elementul de fixare al arborelui de acționare. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 15

Slăbiți elementul de fixare al arborelui de transmisie. Utilizați o cheie tubulară №30. Folosiți un port tarod.
Pasul 16

Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 17

Deșurubați bolțurile roților.

AUTODOC recomandă:
Important! Țineți roata atunci când deșurubați șuruburile de fixare. VW T5 Transporter
Pasul 18

Scoateți roata.
Pasul 19

Curățați elementele de fixare ale bieletei antiruliu. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 20

Deșurubați elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 21

Îndepărtați tija de stabilizare transversală.
Pasul 22

Deconectați cablajele și furtunul de frână de la suportul barei de sprijin amortizor.
Pasul 23

Deșurubați elementul de fixare ce conectează arborele de transmisie la butucul roții. Utilizați o cheie tubulară №30. Folosiți o cheie cu clichet.
Pasul 24

Scoateți piulița de fixare.

Pasul 25

Curățați elementul de fixare ce conectează articulația sferică la portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.

AUTODOC recomandă:
Înlocuirea: ansamblu telescop arc – VW T5 Transporter. După aplicarea spray-ului, așteptați câteva minute.Purtați ochelari de protecție.Purtați o mască de gaze.
Pasul 26

Deșurubați suportul care fixează articulația sferică pe fuzetă. Folosiți un bit XZN nr.14. Folosiți o cheie cu clichet.
Pasul 27

Decuplați suportul sferic de la fuzetă. Folosiți o rangă.
Pasul 28

Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 29

Scoateți arborele de antrenare.
Pasul 30

Curățați elementele de fixare care unesc telescopul amortizorului de portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 31

Deșurubați elementele de fixare care unesc suportul amortizorului cu port-fuzeta. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 32

Scoateți șuruburile de fixare.
Pasul 33

Slăbiți elementul de fixare inferior care unește telescopul amortizorului de portfuzetă. Folosiți o cheie tubulară specială pentru demontarea amortizorului. Folosiți o cheie cu clichet.
Pasul 34

Decuplați fuzeta de la bara de sprijin amortizor.
Pasul 35

Deșurubați elementele de fixare superioare ale suportului barei de suspensie.

AUTODOC recomandă:
Important! Țineți suportul amortizorului atunci când deșurubați șuruburile de fixare. VW T5 Transporter
Pasul 36

Extrageți bara de sprijin amortizor.
Pasul 37

Montați bara de sprijin amortizor pe dispozitivul special pentru comprimarea arcurilor.

Înlocuirea: ansamblu telescop arc – VW T5 Transporter. Sfatul util de la AUTODOC:
Rețineți că atunci când utilizați compresorul de arcuri, spirele arcului trebuie prinse în mod sigur, comprimându-l contemporan din partea opusă.Asigurați-vă că poziția arcului în interiorul suportului este corectă.Asigurați-vă că spirele arcurilor au intrat în mod ferm în manivelele de strângere.
Pasul 38

Comprimați arcul.
Pasul 39

Tratați tija telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 40

Deșurubați piulița tijei suportului de amortizare. Utilizați o cheie în combinaţie fixă №21. Folosiți cheia hexagonală nr. H7. Folosiți o cheie cu clichet.
Pasul 41

Îndepărtați suportul superior al barei de sprijin.
Pasul 42

Îndepărtați capacul de praf și bara de protecție a amortizorului.

AUTODOC recomandă:
Înlocuirea: ansamblu telescop arc – VW T5 Transporter. Verificați cu atenție suportul, burduful de protecție și limitatorul de șoc al amortizorului. Înlocuiți dacă este necesar.
Pasul 43

Slăbiți arcul elicoidal.
Pasul 44

Îndepărtați arcul.
Pasul 45

Demontați vechiul amortizor de la presa hidraulică pentru arcuri.

Înlocuirea: ansamblu telescop arc – VW T5 Transporter. Sfatul util:
Înainte de instalare, amortizorul trebuie pompat manual de 3-5 ori.
Pasul 46

Instalați noul amortizor pe presa hidraulică pentru arcuri.
Pasul 47

Montați arcul pe amortizor.
Pasul 48

Comprimați arcul.
Pasul 49

Instalați scutul de protecție contra prafului și limitatorul de săgeată dinamică pe noul amortizor.
Pasul 50

Instalați suportul superior și rulmentul suportului.
Pasul 51

Strângeți șurubul tijei pistonului barei de sprijin amortizor. Utilizați o cheie tubulară №21. Folosiți cheia hexagonală nr. H7. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 80 Nm.
Pasul 52

Decomprimați arcul.
Pasul 53

Scoateți telescopul amortizorului în ansamblu.
Pasul 54

Tratați tija telescopului amortizorului. Folosiți unsoare de cupru.
Pasul 55

Curățați locurile de montare ale telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 56

Instalați bara de sprijin amortizor sub arcul roții.
Pasul 57

Înșurubați elementele de fixare superioare ale suportului jambei amortizorului. Nu îl strângeți.

AUTODOC recomandă:
VW T5 Transporter – Pentru evitarea leziunilor, țineți bara de suspensie atunci când înșurubați șuruburile de fixare.
Pasul 58

Curățați locurile de montare ale telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 59

Fixați bara de sprijin amortizor pe fuzetă.
Pasul 60

Instalați șuruburile de fixare.
Pasul 61

Înșurubați elementele de fixare care unesc suportul amortizorului cu port-fuzeta. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 62

Curățați canelurile articulației planetare a arborelui de antrenare. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 63

Instalați arborele de antrenare.
Pasul 64

Îndepărtați suportul de sub fuzetă.

AUTODOC recomandă:
VW T5 Transporter – Nu coborâți brusc cricul de transmisie pentru a evita deteriorarea componentelor și a mecanismelor automobilului.
Pasul 65

Conectați articulația sferică la fuzetă.

Pasul 66

Înșurubați elementul de fixare ce unește articulația sferică de portfuzetă. Folosiți un bit XZN nr.14. Folosiți o cheie cu clichet.
Pasul 67

Strângeți elementul de fixare care unește articulație sferică la fuzetă. Folosiți un bit XZN nr.14. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 90 Nm.+45°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 68

Strângeți elementele de fixare de jos ce unesc telescopul amortizorului de portfuzetă. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 125 Nm.+90°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 69

Curățați locurile de montare ale bieletei antiruliu. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 70

Montați bieleta antiruliu transversală.
Pasul 71

Strângeți elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 60 Nm.+45°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 72

Cuplați elementele de fixare ale cablului senzorului ABS la barele de sprijin amortizor. FIxați pe suport furtunul sistemului de frânare.
Pasul 73

Instalați piulița de fixare.
Pasul 74

Strângeți piulița arborelui conducător. Utilizați o cheie tubulară №30. Folosiți o cheie cu clichet.
Pasul 75

Tratați toate articulațiile brațului. Tratați elementele de fixare ale amortizorului telescopic. Folosiți unsoare de cupru.
Pasul 76

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 77

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

AUTODOC recomandă:
Înlocuirea: ansamblu telescop arc – VW T5 Transporter. După aplicarea spray-ului, așteptați câteva minute.
Pasul 78

Montați roata.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când înșurubați șuruburile de fixare la automobil. VW T5 Transporter
Pasul 79

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #19.
Pasul 80

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #19. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 180 Nm.
Pasul 81

Strângeți piulița arborelui de antrenare. Utilizați o cheie tubulară №30. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 200 Nm.
Pasul 82

Scoateți cricul și opritoarele de roată.
Pasul 83

Înșurubați elementul de fixare superior al barei de sprijin amortizor. Utilizați o cheie în combinaţie fixă №21. Folosiți cheia hexagonală nr. H7. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 80 Nm.
Pasul 84

Tratați dispozitivul de fixare superior al suportului amortizorului. Folosiți unsoare de cupru.
Pasul 85

Instalați capacul suportului telescopului amortizorului.
Pasul 86

Instalați și fixați grila de protecție a ștergătoarelor de parbriz.
Pasul 87

Instalați garnitura grilei de protecție.
Pasul 88

Reinstalați brațele ștergătoare.

Înlocuirea: ansamblu telescop arc – VW T5 Transporter. Experții AUTODOC recomandă:
Aveți grijă să nu încurcați brațele ștergătoarele de parbriz, pe cel al șoferului cu cel al pasagerului.
Pasul 89

Strângeți elementele de fixare ale brațului ștergătorului de parbriz. Utilizați o cheie tubulară №13. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 20 Nm.
Pasul 90

Instalați dopurile de mascare piulițe ale brațelor ștergătorului de parbriz.
Pasul 91

Îndepărtați husa de protecție.
Pasul 92

Închideți capota.

V-a fost util acest manual?

Vă rugăm să evaluați acest manual pe o scară de la 1 la 5. Dacă aveți întrebări, nu ezitați să ne întrebați.

Aveți nevooie de anvelope noi?

Aflați ce dimensiuni ale anvelopei și roții sunt compatibile cu modelul VW Transporter T5 Van (7HA, 7HH, 7EA, 7EH)

Căutați anvelope

Cum să schimbați: arc spiral din față la VW T5 Transporter | Ghid de înlocuire

Descarcă gratuit
5.21 MB
Cum să schimbați: amortizoare din spate la VW T5 Transporter | Ghid de înlocuire

Descarcă gratuit
1.66 MB
Cum să schimbați: arc spiral din spate la VW Transporter V Van (7HA, 7HH, 7EA, 7EH) | Ghid de înlocuire

Descarcă gratuit
1.35 MB
Cum să schimbați: plăcuțe de frână din față la VW T5 Transporter | Ghid de înlocuire

Descarcă gratuit
1.62 MB
Cum să schimbați: plăcuțe de frână din spate la VW T5 Transporter | Ghid de înlocuire

Descarcă gratuit
1.61 MB
Cum să schimbați: discuri de frână din față la VW T5 Transporter | Ghid de înlocuire

Descarcă gratuit
2.14 MB

Cum să schimbați: amortizoare din spate la VW T5 Transporter | Ghid de înlocuire

Descarcă gratuit
1.66 MB
Cum să schimbați: amortizoare din spate la VW Transporter T4 Van (70A, 70H, 7DA, 7DH) | Ghid de înlocuire

Descarcă gratuit
2.13 MB
Cum să schimbați: amortizoare din față la VW Transporter T4 Van (70A, 70H, 7DA, 7DH) | Ghid de înlocuire

Descarcă gratuit
2.41 MB
Cum să schimbați: ansamblu telescop arc din față la VW Transporter V Bus (7HB, 7HJ, 7EB, 7EJ, 7EF, 7EG, 7HF, 7EC) | Ghid de înlocuire

Descarcă gratuit
3.89 MB
Cum să schimbați: amortizoare din spate la VW Transporter V Bus (7HB, 7HJ, 7EB, 7EJ, 7EF, 7EG, 7HF, 7EC) | Ghid de înlocuire

Descarcă gratuit
1.62 MB
Cum să schimbați: amortizoare din spate la VW Transporter T4 | Ghid de înlocuire

Descarcă gratuit
2.44 MB

Deblocați-vă asistentul de mentenanță auto!

Monitorizați cheltuielile, gestionați jurnalul de service auto, programați înlocuirile și multe altele.

Cum să înlocuiești singur un parbriz | Sfaturi utile de la AUTODOC

2K vizualizări

Publicat la: 06/06/2024
TOP 8 erori pe care le comit proprietarii de automobile | Sfaturi utile de la AUTODOC

2K vizualizări

Publicat la: 09/12/2021
4 motive pentru care se aprinde martorul „VERIFICARE MOTOR” | Sfaturi utile de la AUTODOC

120K vizualizări

Publicat la: 24/03/2022
Ce nu trebuie să faceți cu transmisia manuală | Sfaturi utile de la AUTODOC

6K vizualizări

Publicat la: 26/10/2020
