Cum să efectuați înlocuirea: Amortizor Ford Transit Mk6 Van 2.2 TDCi

Act de renunțare

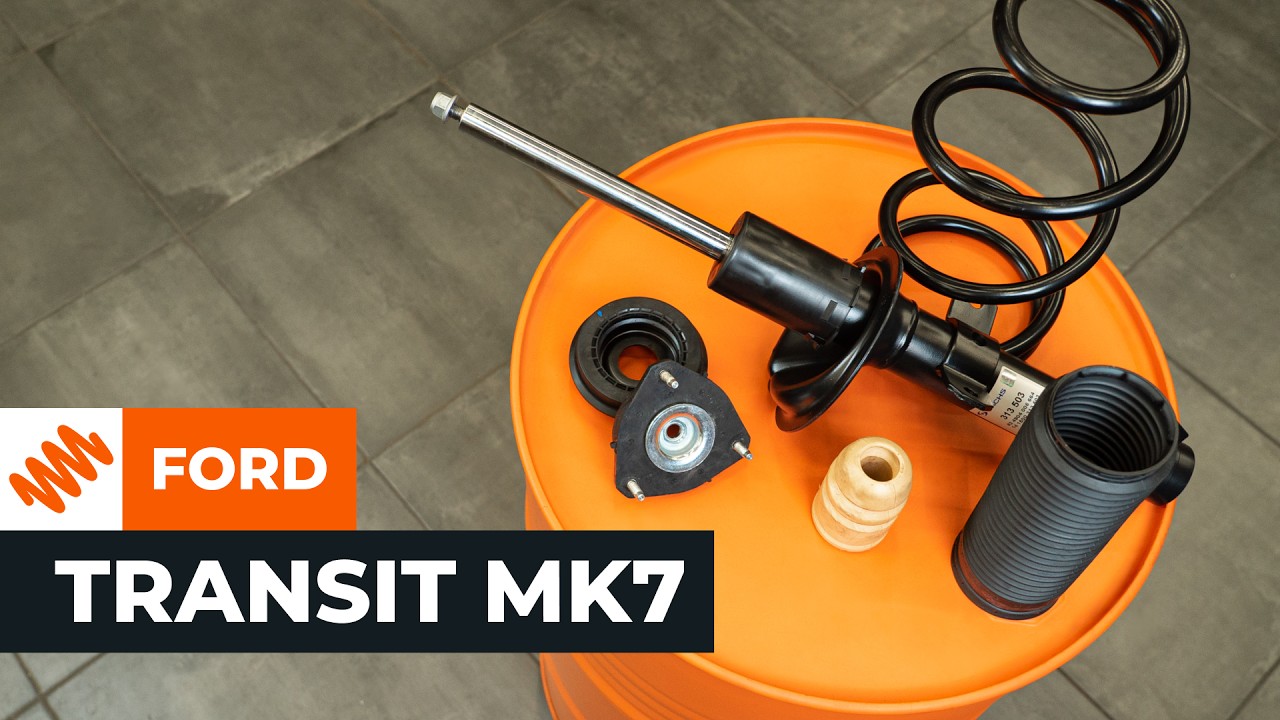

Cum se înlocuiește o jambă a suspensiei din față la Ford Transit Mk7 van – Ghidul de înlocuire

descărcări: 0

Vizualizările: 4

Important!

Această procedură de înlocuire poate fi utilizată pentru:
FORD Transit Mk6 Caroserie (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Caroserie (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Caroserie (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Caroserie (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Caroserie (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Caroserie (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Caroserie (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Caroserie (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Caroserie (V347, V348, FA) 2.3 16V RWD, FORD Transit Mk6 Caroserie (V347, V348, FA) 3.2 TDCi RWD, FORD Transit Mk6 Caroserie (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Caroserie (V347, V348, FA) 2.2 TDCi … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

Cum se înlocuiește o jambă a suspensiei din față la FORD TRANSIT MK7 [TUTORIAL AUTODOC]

Cum se înlocuiește o jambă a suspensiei din față la Ford Transit Mk7 van – Ghidul de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Amortizor pentru Transit Mk6 Caroserie (V347, V348, FA) și alte modele FORD

Produse alternative:

amortizor

AGG133MT Magnum Technology Amortizor

282,84 RON

Magazin

352540070000 MAGNETI MARELLI Amortizor

358,67 RON

Magazin

MM-00596 JAPANPARTS Amortizor

372,63 RON

Magazin

SKSA-0132363 STARK Amortizor

377,38 RON

Magazin

854S1255 RIDEX Amortizor

377,38 RON

Magazin

SKSA-0132857 STARK Amortizor

377,38 RON

Magazin

313 501 SACHS Amortizor

403,07 RON

Magazin

313 500 SACHS Amortizor

443,27 RON

Magazin

335820 KYB Amortizor

444,39 RON

Magazin

V4509 MONROE Amortizor

469,09 RON

Magazin

Înlocuirea: ansamblu telescop arc – Ford Transit Mk7 van. Lista sculelor de care veți avea nevoie:

                      Perie de sârmă

                      Spray WD-40

                      Spray de curățare polivalent

                      Lubrifiant ceramic

                      Cheie dinamometrică

                      Cheie combinată de 19 mm

                      Capăt de cheie tubulară de 13 mm

                      Capăt de cheie tubulară de 15 mm

                      Capăt de cheie tubulară de 18 mm

                      Capăt de cheie tubulară de 19 mm

                      Capăt de cheie tubulară de 24 mm

                      Capăt de cheie tubulară de 36 mm

                      Capăt de cheie tubulară pentru piulițele jambelor de 18 mm

                      Bit hexagonal H5

                      Bară de extensiune hexagonală H6

                      Cheie tubulară de impact pentru prezoanele roților de 21 mm

                      Cheie cu clichet sau sculă electrică de demontare/montare a elementelor de fixare cu filet

                      Tijă de manipulare

                      Rangă de montaj

                      Clește cu vârful lung

                      Sculă de prindere magnetică telescopică

                      Dorn

                      Ciocan

                      Ciocan de cauciuc

                      Extractor de articulații sferice

                      Compresor staționar de arcuri

                      Cric pentru cutia de viteze sau un al doilea cric pentru autovehicule

                      Elevator pentru automobile sau cric cu suporturi cric tip capră și cale pentru roți

Cumpărați instrumente

Înlocuirea: ansamblu telescop arc – Ford Transit Mk7 van. AUTODOC recomandă:

Jambele, arcurile elicoidale și suporturile jambei suspensiei din față trebuie înlocuite în perechi.
Procedura de înlocuire este identică pentru jambele din dreapta și din stânga, pentru arcurile elicoidale și pentru suporturile jambei suspensiei din față, cu excepția etapelor de acces la elementele de fixare ale suporturilor jambei din stânga și din dreapta.
Toate lucrările ar trebui efectuate cu contactul motorului oprit.

Înlocuirea: ansamblu telescop arc – Ford Transit Mk7 van. Consecutivitatea recomandată a etapelor:

Pasul 1

Deschideți portiera automobilului.
Pasul 2

Deschideți torpedoul.
Pasul 3

Apăsați pe fixatoarele torpedoului pentru a-l desprinde.
Pasul 4

Scoateți torpedoul.
Pasul 5

Pliați izolația care acoperă elementele de fixare ale suportului jambei.
Pasul 6

Curățați elementele de fixare ale suportului superior al jambei. Utilizați o perie de sârmă. Utilizați spray WD-40.
Pasul 7

Slăbiți elementele de fixare ale suportului jambei. Utilizați un capăt de cheie tubulară de 13 mm. Utilizați o cheie cu clichet.

Avertizare!
Nu deșurubați complet piulițele.
Pasul 8

Fixați sigur roțile cu cale.
Pasul 9

Scoateți capacul butucului roții.

Pasul 10

Slăbiți prezoanele roții. Utilizați o cheie tubulară de impact pentru prezoanele roților de 21 mm. Utilizați o tijă de manipulare.
Pasul 11

Scoateți știftul care fixează sigur elementul de fixare al axului. Utilizați o rangă de montaj. Utilizați un clește cu vârful lung.
Pasul 12

Scoateți capacul crenelat al piuliței axului planetar.
Pasul 13

Curățați piulița axului planetar. Utilizați o perie de sârmă. Utilizați spray WD-40.
Pasul 14

Slăbiți piulița axului planetar. Utilizați un capăt de cheie tubulară de 36 mm. Utilizați o tijă de manipulare.
Pasul 15

Ridicați autovehiculul.

Înlocuirea: ansamblu telescop arc – Ford Transit Mk7 van. Profesioniștii recomandă:
Dacă veți utiliza un cric, asigurați-vă că automobilul este parcat pe o suprafață dură și plană.Asigurați-vă că fixați sigur și suplimentar automobilul cu suporturi cric de tip capră.
Pasul 16

Deșurubați prezoanele roții.

Precauție!
Pentru evitarea traumatismelor, susțineți roata la deșurubarea prezoanelor.
Pasul 17

Scoateți roata.
Pasul 18

Curățați elementul de fixare care unește bieleta antiruliu de jamba suspensiei. Utilizați o perie de sârmă. Utilizați spray WD-40.
Pasul 19

Curățați elementul de fixare al suportului cablului senzorului ABS. Utilizați o perie de sârmă. Utilizați spray WD-40.

Pasul 20

Curățați elementul de fixare care unește jamba suspensiei de portfuzetă. Utilizați o perie de sârmă. Utilizați spray WD-40.
Pasul 21

Deșurubați elementul de fixare al suportului cablului senzorului ABS. Utilizați un capăt de cheie tubulară de 18 mm. Utilizați o cheie cu clichet.
Pasul 22

Decuplați suportul cablului senzorului ABS de pe jamba suspensiei.
Pasul 23

Deșurubați elementul de fixare care unește bieleta antiruliu de jamba suspensiei. Utilizați o cheie combinată de 19 mm. Utilizați un bit hexagonal H5. Utilizați o cheie cu clichet.
Pasul 24

Decuplați bieleta antiruliu de la jamba suspensiei.
Pasul 25

Deșurubați piulița axului planetar. Utilizați un capăt de cheie tubulară de 36 mm. Utilizați o cheie cu clichet.
Pasul 26

Scoateți șaiba axului planetar. Utilizați o sculă de prindere magnetică telescopică.
Pasul 27

Susțineți prin rezemare brațul de comandă. Utilizați un cric pentru cutia de viteze sau încă un cric pentru autovehicule.
Pasul 28

Demontați axul planetar de portfuzetă. Utilizați un dorn. Utilizați un ciocan.
Pasul 29

Scoateți suportul de sub brațul suspensiei.

Înlocuirea: ansamblu telescop arc – Ford Transit Mk7 van. AUTODOC recomandă:
Coborâți lin cricul pentru cutia de viteze sau cricul pentru autovehicule fără smucituri pentru evitarea deteriorării ansamblurilor și mecanismelor autovehiculului.
Pasul 30

Curățați elementul de fixare care unește articulația sferică de brațul de comandă. Utilizați o perie de sârmă. Utilizați spray WD-40.
Pasul 31

Deșurubați elementul de fixare care unește articulația sferică de brațul de comandă. Utilizați un capăt de cheie tubulară de 24 mm. Utilizați o cheie cu clichet.
Pasul 32

Susțineți prin rezemare portfuzeta. Utilizați un cric pentru cutia de viteze sau încă un cric pentru autovehicule.
Pasul 33

Decuplați articulația sferică de la brațul de comandă. Utilizați un extractor de articulații sferice. Utilizați o rangă de montaj.
Pasul 34

Scoateți suportul de sub portfuzetă.

Pasul 35

Slăbiți articulația sferică de pe brațul de comandă trăgând în jos brațul de comandă cu ranga de montaj.

Pasul 36

După slăbirea articulației sferice, deplasați portfuzeta puțin într-o parte și readuceți cu atenție brațul de comandă în poziția inițială a acestuia.

Pasul 37

Susțineți prin rezemare din nou portfuzeta.

Pasul 38

Scoateți axul planetar din portfuzetă.

Pasul 39

Legați axul planetar de caroseria automobilului cu o sârmă.

Precauție!
Asigurați-vă că axul planetar nu este suspendat.
Pasul 40

Deșurubați elementul de fixare inferior al jambei suspensiei. Utilizați un capăt de cheie tubulară de 15 mm. Utilizați o cheie cu clichet.
Pasul 41

Scoateți bulonul de fixare.
Pasul 42

Decuplați portfuzeta de la jamba suspensiei. Utilizați un ciocan de cauciuc. Utilizați un cric pentru cutia de viteze sau încă un cric pentru autovehicule.

Înlocuirea: ansamblu telescop arc – Ford Transit Mk7 van. Sfatul util:
Asigurați-vă că portfuzeta nu atârnă lăbărțat de furtunul de frână sau de cablul electric.
Pasul 43

Deșurubați elementele de fixare ale suportului jambei suspensiei.

Precauție!
Pentru evitarea traumatismelor, țineți jamba la deșurubarea elementelor de fixare.
Pasul 44

Scoateți ansamblul jambei suspensiei.
Pasul 45

Curățați locașurile de montare ale jambei suspensiei. Utilizați o perie de sârmă. Utilizați un spray de curățare polivalent.
Pasul 46

Curățați elementul de fixare de pe bieleta antiruliu. Utilizați o perie de sârmă. Utilizați un spray de curățare polivalent.
Pasul 47

Curățați canelurile axului planetar. Utilizați o perie de sârmă. Utilizați un spray de curățare polivalent.
Pasul 48

În funcție de piesa pe care o înlocuiți, ar trebui să dezasamblați jamba suspensiei. Dar dacă utilizați toate componentele noi, atunci nu va trebui să dezasamblați jamba veche. În acest caz, va fi necesar numai un compresor staționar de arcuri pentru asamblarea unei jambe noi doar dacă piesele acesteia au fost achiziționate separat.

Pasul 49

Așezați ansamblul jambei suspensiei pe compresorul staționar de arcuri.

Înlocuirea: ansamblu telescop arc – Ford Transit Mk7 van. Experții AUTODOC recomandă:
La utilizarea unui compresor staționar de arcuri, spirele arcului trebuie să fie strânse ferm, comprimând arcul de la ambele capete.Asigurați-vă că arcul se află în poziția corectă.Asigurați-vă că fălcile compresorului sunt angrenate aderent pe spire.
Pasul 50

Comprimați arcul.
Pasul 51

Curățați partea superioară a tijei pistonului jambei. Utilizați o perie de sârmă. Utilizați spray WD-40.
Pasul 52

Deșurubați piulița tijei pistonului jambei. Utilizați un capăt de cheie tubulară pentru piulițele jambelor de 18 mm. Utilizați o bară de extensiune hexagonală H6. Utilizați o cheie cu clichet.
Pasul 53

Scoateți suportul superior al jambei.
Pasul 54

Slăbiți arcul.
Pasul 55

Scoateți rulmentul de susținere și tamponul limitator.
Pasul 56

Scoateți arcul.
Pasul 57

Scoateți burduful antipraf.

Pasul 58

Scoateți jamba veche montant din compresorul staționar de arcuri.

Înlocuirea: ansamblu telescop arc – Ford Transit Mk7 van. Sfatul util de la AUTODOC:
Înainte de instalarea unei jambe noi, ar trebui s-o amorsați manual de 3-5 ori.
Pasul 59

Plasați jamba nouă pe compresorul staționar de arcuri.
Pasul 60

Instalați un arc pe jambă.
Pasul 61

Instalați un burduf antipraf, un tampon limitator și un rulment de susținere.
Pasul 62

Comprimați arcul.
Pasul 63

Instalați un suport superior al jambei.
Pasul 64

Instalați și strângeți piulița tijei pistonului jambei. Utilizați un capăt de cheie tubulară pentru piulițele jambelor de 18 mm. Utilizați o bară de extensiune hexagonală H6. Utilizați o cheie dinamometrică. Cuplul de strângere: 70 N·m.
Pasul 65

Slăbiți arcul.
Pasul 66

Scoateți ansamblul jambei din compresorul de arcuri.
Pasul 67

Instalați ansamblul jambei în pasajul roții.
Pasul 68

Înșurubați elementele de fixare ale suportului jambei. Nu le strângeți.

Precauție!
Pentru evitarea traumatismelor, țineți jamba la înșurubarea elementelor de fixare.
Pasul 69

Fixați sigur jamba pe portfuzetă. Utilizați un cric pentru cutia de viteze sau încă un cric pentru autovehicule.
Pasul 70

Instalați și înșurubați șurubul de fixare.
Pasul 71

Instalați planetara.

Avertizare!
La reasamblare, utilizați un kit nou de piulițe ale axului planetar: o șaibă, o piuliță, un capac crenelat și un știft.
Pasul 72

Instalați șaiba axului planetar.
Pasul 73

Înșurubați piulița axului planetar. Utilizați un capăt de cheie tubulară de 36 mm. Utilizați o cheie cu clichet.
Pasul 74

Curățați locașul de montare al articulației sferice. Utilizați o perie de sârmă. Utilizați spray WD-40.
Pasul 75

Cuplați articulația sferică la brațul de comandă și înșurubați piulița de fixare. Utilizați o rangă de montaj.
Pasul 76

Ιnstalați bieleta antiruliu și înșurubați piulița de fixare.
Pasul 77

Instalați suportul cablului senzorului ABS și înșurubați piulița de fixare.
Pasul 78

Strângeți elementul de fixare care unește bieleta antiruliu de jamba suspensiei. Utilizați un capăt de cheie tubulară de 19 mm. Utilizați o cheie dinamometrică. Cuplul de strângere: 55 N·m.
Pasul 79

Strângeți elementul de fixare al suportului cablului senzorului ABS. Utilizați un capăt de cheie tubulară de 18 mm. Utilizați o cheie dinamometrică. Cuplul de strângere: 45 N·m.
Pasul 80

Ridicați cu cricul portfuzeta.

Pasul 81

Strângeți elementul de fixare inferior al jambei suspensiei. Utilizați un capăt de cheie tubulară de 18 mm. Utilizați o cheie dinamometrică. Cuplul de strângere: 100 N·m + 180°.

Important!
Asigurați-vă că utilizați elemente de fixare noi.
Pasul 82

Scoateți suportul de sub portfuzetă.

Înlocuirea: ansamblu telescop arc – Ford Transit Mk7 van. Sfatul util:
Coborâți lin cricul pentru cutia de viteze sau cricul pentru autovehicule fără smucituri pentru evitarea deteriorării ansamblurilor și mecanismelor autovehiculului.
Pasul 83

Strângeți elementul de fixare care unește brațul de comandă de articulația sferică. Utilizați un capăt de cheie tubulară de 24 mm. Utilizați o cheie dinamometrică. Cuplul de strângere: 150 N·m.
Pasul 84

Curățați locașul de montare al jantei roții. Utilizați o perie de sârmă. Utilizați un spray de curățare polivalent.
Pasul 85

Prelucrați suprafața butucului roții care intră în contact cu janta roții. Utilizați lubrifiant ceramic.
Pasul 86

Instalați roata.

Precauție!
Pentru evitarea traumatismelor, susțineți roata la înșurubarea piulițelor de fixare.
Pasul 87

Înșurubați prezoanele roții. Utilizați o cheie tubulară de impact pentru prezoanele roților de 21 mm. Utilizați o cheie cu clichet.
Pasul 88

Coborâți automobilul și strângeți prezoanele roții în ordine încrucișată. Utilizați o cheie tubulară de impact pentru prezoanele roților de 21 mm. Utilizați o cheie dinamometrică. Cuplul de strângere: 200 N·m.
Pasul 89

Strângeți piulița axului planetar. Utilizați un capăt de cheie tubulară de 36 mm. Utilizați o cheie dinamometrică. Cuplul de strângere: 320 N·m.
Pasul 90

Instalați capacul crenelat pe piulița axului planetar.
Pasul 91

Instalați știftul. Utilizați o rangă de montaj.
Pasul 92

Montați capacul butucului roții.

Pasul 93

Scoateți cricul, suporturile cric tip capră și calele roților.

Pasul 94

Strângeți elementele de fixare ale suportului jambei. Utilizați un capăt de cheie tubulară de 13 mm. Utilizați o cheie dinamometrică. Cuplul de strângere: 30 N·m.
Pasul 95

Puneți la loc izolația care acoperă elementele de fixare ale suportului jambei.
Pasul 96

Montați torpedoul, apăsând fixatoarele acestuia.
Pasul 97

Închideți torpedoul.
Pasul 98

Închideți portiera automobilului.

V-a fost util acest manual?

Vă rugăm să evaluați acest manual pe o scară de la 1 la 5. Dacă aveți întrebări, nu ezitați să ne întrebați.

Aveți nevooie de anvelope noi?

Aflați ce dimensiuni ale anvelopei și roții sunt compatibile cu modelul FORD Transit Mk6 Van (V347, V348)

Căutați anvelope

Cum se înlocuiesc amortizoarele din spate la Ford Transit Mk7 van – Ghidul de înlocuire

Descarcă gratuit
1.66 MB
Cum se înlocuiește un arc al suspensiei din față la Ford Transit Mk7 van – Ghidul de înlocuire

Descarcă gratuit
4.54 MB
Cum se înlocuiește un suport al jambei suspensiei din față la Ford Transit Mk7 van – Ghidul de înlocuire

Descarcă gratuit
4.44 MB
Cum să schimbați: plăcuțe de frână din față la Ford Transit Mk7 van | Ghid de înlocuire

Descarcă gratuit
1.96 MB
Cum să schimbați: plăcuțe de frână din spate la Ford Transit Mk7 van | Ghid de înlocuire

Descarcă gratuit
2.02 MB
Cum să schimbați: discuri de frână din față la Ford Transit Mk7 van | Ghid de înlocuire

Descarcă gratuit
3.89 MB

Cum se înlocuiesc amortizoarele din spate la FORD TRANSIT bus – Ghidul de înlocuire

Descarcă gratuit
1.54 MB
Cum se înlocuiește o jambă a suspensiei din față la FORD Transit Mk6 Bus (V347, V348) – Ghidul de înlocuire

Descarcă gratuit
4.62 MB
Cum se înlocuiesc amortizoarele din spate la Ford Transit Mk7 van – Ghidul de înlocuire

Descarcă gratuit
1.66 MB
Cum se înlocuiește un arc al suspensiei din față la Ford Transit Mk7 van – Ghidul de înlocuire

Descarcă gratuit
4.54 MB
Cum se înlocuiește un suport al jambei suspensiei din față la Ford Transit Mk7 van – Ghidul de înlocuire

Descarcă gratuit
4.44 MB
Cum se înlocuiește o jambă a suspensiei din față la FORD Transit Mk6 Camion cu platformă/Sasiu (V347, V348) – Ghidul de înlocuire

Descarcă gratuit
4.63 MB

Deblocați-vă asistentul de mentenanță auto!

Monitorizați cheltuielile, gestionați jurnalul de service auto, programați înlocuirile și multe altele.

Cum să economisești banii atunci când cumperi piese auto

904 vizualizări

Publicat la: 03/02/2022
Top 5 zgomote ale automobilului pe care nu ar trebui să le ignori

1K vizualizări

Publicat la: 10/04/2025
Înlocuirea ventilatorului de răcire a motorului | Sfaturi utile de la AUTODOC

28K vizualizări

Publicat la: 15/11/2020
5 sfaturi utile despre automobile pentru o zi de iarnă | Sfaturile utile de la AUTODOC

1K vizualizări

Publicat la: 05/02/2024
