Intervalul de înlocuire recomandat pentru categoria piesei Pompă apă + kit distribuție : 70000 km

Important!

Această procedură de înlocuire poate fi utilizată pentru:
VW GOLF III (1H1) 1.9 TD, GTD … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

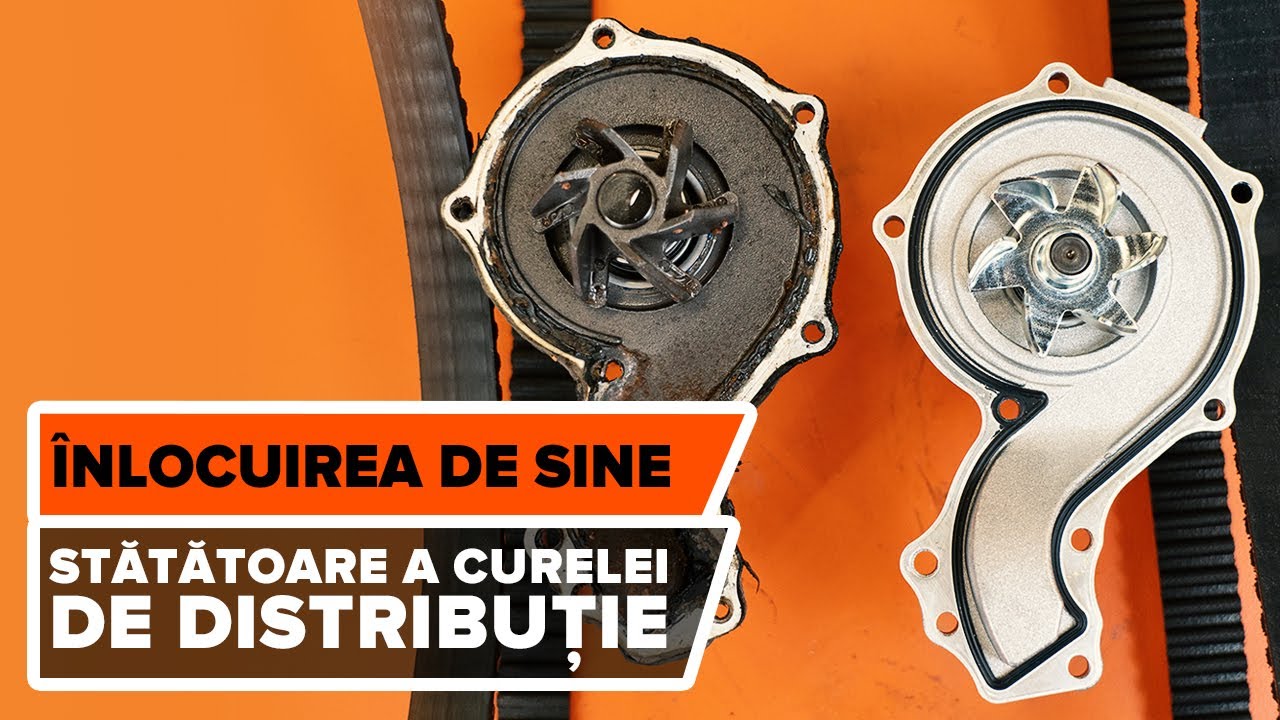

Cum se înlocuiește kit distributie si pompa apa pe VOLKSWAGEN GOLF 3 (1H1) [TUTORIAL AUTODOC]

Cum să schimbați: pompa apa & kit distributie la VW Golf 3 | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Set curea distributie pentru GOLF III (1H1) și alte modele VW

Pompă apă + kit distribuție

Pompă apă + kit distribuție pentru Golf III Hatchback (1H1) motor diesel (75 CP)

Înlocuirea: pompa apa & kit distributie – VW Golf 3. Sculele de care veți avea nevoie:

                        Perie de sârmă

                        Spray WD-40

                        Spray curățare universal

                        Spray curățare frâne

                        Vaselina pe bază de cupru

                        Material de etanșare

                        Cheie dinamometrică

                        Cheie combinată №15

                        Bit HEX nr. H6.

                        Capăt cheie tubulară nr.7

                        Capăt cheie tubulară nr.10

                        Capăt cheie tubulară 12 laturi nr.19

                        Capăt cheie tubulară nr.13

                        Capăt cheie tubulară nr.15

                        Capăt cheie tubulară nr.16

                        Capăt cheie tubulară nr.19

                        Cheie cu clichet

                        Cheie universală pentru blocarea fuliilor

                        Set de scule pentru reglarea distribuției și a avansului de aprindere

                        Clești pentru inele de siguranță

                        Șurubelniță phillips

                        Racletă pentru garnituri

                        Pâlnie

                        Recipient de lichid

                        Rangă metalică

                        Lavetă din microfibră

                        Huse de protecție aripi / frontală

                        Pană blocare roată

Cumpărați instrumente

Înlocuirea: pompa apa & kit distributie – VW Golf 3. Experții AUTODOC recomandă:

Respectați termenii, cerințele și recomandările de utilizare furnizate de către producător.
Toate lucrările trebuiesc făcute cu motorul oprit.

Înlocuirea: pompa apa & kit distributie – VW Golf 3. Utilizați următoarea procedură:

Pasul 1

Deschideți capota motorului.
Pasul 2

Folosiți o husă de protecție pentru a evita deteriorarea vopselei și a plasticului mașinii.
Pasul 3

Deșurubați elementele de fixare ale terminalelor acumulatorului. Utilizați o cheie tubulară №10. Folosiți o cheie cu clichet.
Pasul 4

Scoateți terminalele acumulatorului.
Pasul 5

Deșurubați capacul rezervorului cu lichid de răcire.
Pasul 6

Mișcați din loc clemele capacului filtrului de aer.
Pasul 7

Ridicați ușor capacul carcasei filtrului de aer.
Pasul 8

Deșurubați elementele de fixare ale ansamblului carcasei de distribuție a aerului. Utilizați o cheie tubulară №7. Folosiți o cheie cu clichet.
Pasul 9

Demontați ansamblul carcasei de distribuție a aerului.
Pasul 10

Acoperiți corpul clapetei de accelerație cu o lavetă din microfibră, pentru a preveni pătrunderea prafului și murdăriei în interiorul sistemului.
Pasul 11

Eliberați elementele de fixare ale carcasei filtrului de aer. Extrageți carcasa filtrului de aer.
Pasul 12

Deșurubați elementele de fixare ale capacului superior al sistemului de distribuție.
Pasul 13

Deșurubați elementele de fixare ale capacului superior al sistemului de distribuție. Utilizați o cheie tubulară №13. Folosiți o cheie cu clichet.
Pasul 14

Scoateți capacul superior al sistemului de distribuție.
Pasul 15

Securizați roțile cu un opritor de roată.
Pasul 16

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 17

Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 18

Deșurubați bolțurile roților.

Înlocuirea: pompa apa & kit distributie – VW Golf 3. AUTODOC recomandă:
Pentru a evita accidentările, susțineți roata atunci când deșurubați bolțurile.
Pasul 19

Scoateți roata.
Pasul 20

Deșurubați elementele de fixare ale carenajului roții. Folosiți o șurubelniță Phillips.
Pasul 21

Demontați carenajul roții.
Pasul 22

Curățați elementele de fixare ale pompei hidraulice de servodirecție. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 23

Deșurubați elementele de fixare ale pompei hidraulice de servodirecție. Utilizați o cheie tubulară №13. Utilizați o cheie tubulară №16. Folosiți o cheie cu clichet.
Pasul 24

Slăbiți cureaua trapezoidală.
Pasul 25

Scoateți cureaua trapezoidală.
Pasul 26

Curățați elementele de fixare ale alternatorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 27

Slăbiți elementele de fixare ale alternatorului. Utilizați o cheie tubulară №13. Utilizați o cheie tubulară №16. Folosiți o cheie cu clichet.
Pasul 28

Scoateți cureaua de transmisie Poli-V.
Pasul 29

Curățați elementul de fixare al fuliilor arborelui cotit. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 30

Deșurubați elementul de fixare al fuliilor arborelui cotit. Folosiți cheia hexagonală nr. H6. Folosiți o cheie cu clichet.
Pasul 31

Demontați fuliile arborelui cotit.
Pasul 32

Curățați dispozitivul de fixare a fuliei pompei de apă. Folosiți o perie de sârmă. Folosiți spray de curățare universal.
Pasul 33

Deșurubați dispozitivul de fixare a fuliei pompei de apă. Folosiți cheia hexagonală nr. H6. Folosiți o cheie cu clichet.
Pasul 34

Demontați fulia pompei de apă.
Pasul 35

Deșurubați elementele de fixare ale capacului inferior al sistemului de distribuție. Utilizați o cheie tubulară №10. Folosiți o cheie cu clichet.
Pasul 36

Scoateți capacul inferior al sistemului de distribuție.
Pasul 37

Rotiți angrenajul arborelui cotit. Folosiți un capăt de cheie tubulară 12 laturi nr.19. Folosiți o cheie cu clichet.

Înlocuirea: pompa apa & kit distributie – VW Golf 3. Sfatul util:
Pistonul ar trebui să se afle în punctul său mort superior (PMS).
Pasul 38

Blocați fulia pompei de presiune înaltă. Utilizați un set de scule pentru reglarea distribuției și a avansului de aprindere.
Pasul 39

Desfaceți clema furtunului de ventilare a carterului. Utilizați o cheie tubulară №7. Folosiți o cheie cu clichet.
Pasul 40

Scoateți furtunul de ventilare a carterului.
Pasul 41

Desfaceți clema furtunului de ventilare a carterului. Utilizați o cheie tubulară №7. Folosiți o cheie cu clichet.
Pasul 42

Scoateți furtunul de ventilare a carterului.
Pasul 43

Acoperiți gaura supapei PCV cu un material din microfibră pentru a preveni pătrunderea în sistem a murdăriei și obiectelor străine.
Pasul 44

Deșurubați elementele de fixare ale talerului supapei motorului. Utilizați o cheie tubulară №10. Folosiți o cheie cu clichet.
Pasul 45

Demontați talerul supapei motorului.

AUTODOC recomandă:
Înlocuirea: pompa apa & kit distributie – VW Golf 3. Pentru a evita deteriorarea piesei în timpul instalării, nu utilizați forță excesivă.
Pasul 46

Instalați dispozitivul de blocare al angrenajului arborelui cu came în conformitate cu marcajele uzinei. Utilizați un set de scule pentru reglarea distribuției și a avansului de aprindere.
Pasul 47

Faceți o marcare pe angrenajul arborelui cu came.
Pasul 48

Faceți o marcare pe cureaua de distribuție.
Pasul 49

Faceți un semn pe pompa de combustibil de presiune înaltă.

Pasul 50

Faceți o marcare pe angrenajul arborelui cotit.
Pasul 51

Slăbiți dispozitivul de fixare al rolei de întindere a curelei de distribuție. Utilizați o cheie tubulară №15. Folosiți o cheie cu clichet.
Pasul 52

Scoateți rola de întindere a curelei de distribuție.
Pasul 53

Scoateți cureaua de distribuție.
Pasul 54

Slăbiți dispozitivul de fixare al fuliei pompei de vid. Folosiți o cheie universală pentru blocarea fulii. Utilizați o cheie tubulară №19. Folosiți o cheie cu clichet.
Pasul 55

Demontați fulia pompei de vid.
Pasul 56

Deșurubați elementele de fixare ale pompei hidraulice de servodirecție. Utilizați o cheie tubulară №13. Utilizați o cheie tubulară №16. Folosiți o cheie cu clichet.
Pasul 57

Demontați pompa hidraulică de servodirecție.
Pasul 58

Pregătiți un container pentru lichide.
Pasul 59

Decuplați clema furtunului inferior pentru lichidul de răcire. Folosiți o rangă.
Pasul 60

Desprindeți conducta inferioară a lichidului de răcire.
Pasul 61

Scurgeți lichidul de răcire al motorului.

Înlocuirea: pompa apa & kit distributie – VW Golf 3. Sfatul util de la experții AUTODOC:
Atenție! Lichidul de răcire poate fi foarte fierbinte.Purtați mănuși pentru a evita contactul cu lichidul fierbinte.Toate lucrările trebuiesc făcute cu motorul oprit.
Pasul 62

Deșurubați elementele de fixare ale pompei de apă. Utilizați o cheie tubulară №10. Folosiți o cheie cu clichet.
Pasul 63

Demontați pompa de apă. Folosiți o rangă.

Înlocuirea: pompa apa & kit distributie – VW Golf 3. Sfatul util de la AUTODOC:
Atenție! Lichidul de răcire poate ieși din canalele și carcasa pompei de apă.
Pasul 64

Curățați locul de montare al pompei de apă. Folosiți o racletă pentru garnituri. Folosiți spray de curățare universal.
Pasul 65

Tratați locul de montare al pompei de apă. Utilizați un agent de etanșare.
Pasul 66

Instalați garnitura pompei de apă.
Pasul 67

Instalați garnitura pompei de apă.
Pasul 68

Strângeți elementele de fixare ale pompei de apă. Utilizați o cheie tubulară №10. Folosiți o cheie de cuplu. Respectați cuplul de strângere recomandat.
Pasul 69

Tratați locul de montare al fuliei pompei de vid. Folosiți spray de curățare universal.
Pasul 70

Instalați fulia pompei de vid.
Pasul 71

Strângeți dispozitivul de fixare al fuliei pompei de vid. Folosiți o cheie universală pentru blocarea fulii. Utilizați o cheie tubulară №19. Folosiți o cheie de cuplu. Respectați cuplul de strângere recomandat.
Pasul 72

Cuplați conducta inferioară a lichidului de răcire.
Pasul 73

Cuplați clema furtunului inferior pentru lichidul de răcire.
Pasul 74

Instalați pompa servodirecției hidraulice.
Pasul 75

Strângeți elementele de fixare ale pompei hidraulice de servodirecție. Utilizați o cheie tubulară №13. Utilizați o cheie tubulară №16. Folosiți o cheie de cuplu. Respectați cuplul de strângere recomandat.
Pasul 76

Curățați locul de montare al rolei de întindere a curelei de distribuție. Folosiți o perie de sârmă. Folosiți spray de curățare universal.
Pasul 77

Tratați locul de montare al rolei de întindere a curelei de distribuție. Utilizați un agent de etanșare.
Pasul 78

Instalați rola de întindere a curelei de distribuție.
Pasul 79

Instalați cureaua nouă de distribuție conform marcajelor din uzină.

Înlocuirea: pompa apa & kit distributie – VW Golf 3. AUTODOC recomandă:
Aveți grijă să nu deteriorați cureaua de distribuție.
Pasul 80

Reglați întinderea curelei de distribuție prin mișcarea rolei de întindere. Folosiți clești pentru inele de siguranță. Utilizați o cheie în combinaţie fixă №15.
Pasul 81

Scoateți dispozitivul de blocare al fulei pompei de presiune înaltă.
Pasul 82

Demontați dispozitivul de blocare al arborelui cu came.
Pasul 83

Rotiți angrenajul arborelui cotit. Folosiți un capăt de cheie tubulară 12 laturi nr.19. Folosiți o cheie cu clichet.

Înlocuirea: pompa apa & kit distributie – VW Golf 3. Sfatul util:
Asigurați-vă că toate componentele curelei de distribuție sunt montate corect.
Pasul 84

Strângeți dispozitivul de fixare al rolei de întindere a curelei de distribuție. Utilizați o cheie tubulară №15. Folosiți o cheie de cuplu. Respectați cuplul de strângere recomandat.
Pasul 85

Curățați locul de montare al talerului supapei motorului. Folosiți spray de curățare universal.
Pasul 86

Tratați locul de montare al capacului supapelor motorului. Utilizați un agent de etanșare.
Pasul 87

Instalați garnitura capacului supapelor motorului.
Pasul 88

Instalați capacul supapelor motorului.
Pasul 89

Strângeți elementele de fixare ale capacului supapelor motorului. Utilizați o cheie tubulară №10. Folosiți o cheie de cuplu. Respectați cuplul de strângere recomandat.
Pasul 90

Scoateți materialul din microfibră de la gaura supapei PCV.
Pasul 91

Instalați racordul PCV.
Pasul 92

Scoateți materialul din microfibră de la gaura supapei PCV.
Pasul 93

Instalați racordul PCV.
Pasul 94

Strângeți clema furtunului de ventilare a carterului. Utilizați o cheie tubulară №7. Folosiți o cheie cu clichet.
Pasul 95

Instalați capacul inferior al sistemului de distribuție.
Pasul 96

Strângeți elementele de fixare ale capacului inferior al sistemului de distribuție. Utilizați o cheie tubulară №10. Folosiți o cheie de cuplu. Respectați cuplul de strângere recomandat.
Pasul 97

Instalați fulia pompei de apă.
Pasul 98

Strângeți dispozitivul de fixare al fuliei pompei de apă. Folosiți cheia hexagonală nr. H6. Folosiți o cheie de cuplu. Respectați cuplul de strângere recomandat.
Pasul 99

Instalați fuliile arborelui cotit în conformitate cu marcajele uzinei.
Pasul 100

Strângeți elementul de fixare al fuliilor arborelui cotit. Folosiți cheia hexagonală nr. H6. Folosiți o cheie de cuplu. Respectați cuplul de strângere recomandat.
Pasul 101

Instalați cureaua de transmisie Poli-V.

Înlocuirea: pompa apa & kit distributie – VW Golf 3. Profesioniștii recomandă:
Asigurați-vă că cureaua Poli-V vine bine pe toate rolele.
Pasul 102

Puneți cureaua trapezoidală canelată pe alternator. Folosiți o rangă.

AUTODOC recomandă:
Asigurați-vă că cureaua Poli-V este bine întinsă.
Pasul 103

Instalați cureaua trapezoidală.
Pasul 104

Strângeți elementele de fixare ale pompei hidraulice de servodirecție. Utilizați o cheie tubulară №13. Utilizați o cheie tubulară №16. Folosiți o cheie de cuplu. Respectați cuplul de strângere recomandat.
Pasul 105

Instalați capacul superior al sistemului de distribuție. Asigurați-vă că s-a produs un clic, care semnifică instalarea corectă în canelurile de fixare.
Pasul 106

Strângeți elementele de fixare ale capacului superior al sistemului de distribuție. Utilizați o cheie tubulară №13. Folosiți o cheie de cuplu. Respectați cuplul de strângere recomandat.
Pasul 107

Strângeți elementele de fixare ale alternatorului. Utilizați o cheie tubulară №13. Utilizați o cheie tubulară №16. Folosiți o cheie de cuplu. Respectați cuplul de strângere recomandat.
Pasul 108

Montați carcasa filtrului de aer.
Pasul 109

Blocați elementele de fixare ale carcasei filtrului de aer.
Pasul 110

Luați laveta din microfibră de pe corpul clapetei de accelerație.
Pasul 111

Reinstalați ansamblul carcasei de distribuție a aerului.
Pasul 112

Montați capacul filtrului de aer. Fixați-l.

Înlocuirea: pompa apa & kit distributie – VW Golf 3. Experții AUTODOC recomandă:
La instalare nu aplicați o forță prea mare, pentru a evita deteriorarea piesei.
Pasul 113

Apăsați la loc clemele capacului filtrului de aer.
Pasul 114

Înșurubați elementele de fixare ale ansamblului carcasei de distribuție a aerului. Utilizați o cheie tubulară №7. Folosiți o cheie cu clichet.
Pasul 115

Scoateți capacul rezervorului cu lichid de răcire.
Pasul 116

Introduceți pâlnia.
Pasul 117

Turnați lichidul de răcire în rezervorul cu lichid de răcire.

Înlocuirea: pompa apa & kit distributie – VW Golf 3. Sfatul util de la AUTODOC:
Utilizați numai lichidul de răcire recomandat de către producător.Nivelul lichidului de răcire trebuie să fie la marcajul MAX.Așteptați până când aerul iese din sistem.
Pasul 118

Instalați carenajul roții în locul său de montare. Înșurubați elementele de fixare. Folosiți o șurubelniță Phillips.
Pasul 119

Curățați locul de montare al jantei roții. Folosiți o perie de sârmă.
Pasul 120

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 121

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

AUTODOC recomandă:
Înlocuirea: pompa apa & kit distributie – VW Golf 3. După aplicarea spray-ului, așteptați câteva minute.
Pasul 122

Montați roata.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când înșurubați șuruburile de fixare la automobil. VW Golf 3
Pasul 123

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 124

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 110 Nm.
Pasul 125

Scoateți cricul și opritoarele de roată.
Pasul 126

Atașați terminalele la acumulator.

Înlocuirea: pompa apa & kit distributie – VW Golf 3. Sfatul util:
Aveți grijă! Nu încurcați terminalul negativ cu cel pozitiv al acumulatorului.
Pasul 127

Înșurubați elementele de fixare ale terminalelor acumulatorului. Utilizați o cheie tubulară №10. Folosiți o cheie cu clichet.
Pasul 128

Lăsați motorul să funcționeze timp de câteva minute. Acest lucru trebuie efectuat pentru a elimina aerul rezidual din sistemul de răcire și pentru a verifica dacă componentele funcționează corect.
Pasul 129

Opriți motorul.

Pasul 130

Verificați nivelul lichidului de răcire. Dacă este necesar, adăugați până la nivelul dorit.

Rețineți!
Nivelul lichidului de răcire trebuie să fie la marcajul MAX.
Pasul 131

Instalați capacul rezervorului cu lichid de răcire.

Pasul 132

Înșurubați capacul rezervorului cu lichid de răcire.
Pasul 133

Îndepărtați husa de protecție.
Pasul 134

Închideți capota.

Înlocuirea: pompa apa & kit distributie – VW Golf 3. Profesioniștii recomandă:
Asigurați-vă că înregistrați kilometrajul la care ați înlocuit seturile curelei de distribuție și seturile pompei de apă.

V-a fost util acest manual?

Vă rugăm să evaluați acest manual pe o scară de la 1 la 5. Dacă aveți întrebări, nu ezitați să ne întrebați.

Căutați anvelopele corespunzătoare?

Aflați ce dimensiuni ale anvelopelor și ale roților sunt compatibile cu modelul VW Golf III Hatchback (1H1)

Căutați anvelope

Cum să schimbați: curea caneluri la VW Golf 3 | Ghid de înlocuire

Descarcă gratuit
1.83 MB
Cum să schimbați: bujii la VW Golf 3 | Ghid de înlocuire

Descarcă gratuit
1.09 MB
Cum să schimbați: termostat lichid racire la VW GOLF III (1H1) | Ghid de înlocuire

Descarcă gratuit
1.21 MB
Cum să schimbați: bobina de inductie la VW GOLF III (1H1) | Ghid de înlocuire

Descarcă gratuit
1.62 MB
Cum să schimbați: capac delcou la VW GOLF III (1H1) | Ghid de înlocuire

Descarcă gratuit
737.28 KB
Cum să schimbați: flansa lichid racire la VW GOLF III (1H1) | Ghid de înlocuire

Descarcă gratuit
1.23 MB

Cum să schimbați: pompa apa & kit distributie la VW Golf V Hatchback (1K1) | Ghid de înlocuire

Descarcă gratuit
10.07 MB
Cum să schimbați: pompa apa & kit distributie la VW Golf IV Hatchback (1J1) | Ghid de înlocuire

Descarcă gratuit
6.25 MB
Cum să schimbați: pompa apa & kit distributie la VW GOLF VI (5K1) | Ghid de înlocuire

Descarcă gratuit
6.25 MB
Cum să schimbați: pompa apa & kit distributie la VW Golf IV Variant (1J5) | Ghid de înlocuire

Descarcă gratuit
6.25 MB
Cum să schimbați: pompa apa & kit distributie la VW Golf V Variant (1K5) | Ghid de înlocuire

Descarcă gratuit
6.25 MB
Cum să schimbați: pompa apa la VW Golf 2 | Ghid de înlocuire

Descarcă gratuit
2.67 MB

Profilul dvs. este asistentul dvs. personal.

Urmărește cheltuielile, ține jurnalul de bord, programul înlocuirilor, salvează notele și documentele

Instalați aplicația AUTODOC CLUB!

Gestionarul dumneavoastră personal de cheltuieli pentru automobilul dumneavoastră, sfaturi utile de mentenanță, note de reamintire despre programările viitoare și intervalele de întreținere, instrucțiunile de reparație de sine stătătoare — toate acestea pe telefonul dumneavoastră.

Scanați

Pentru a descărca aplicația:

- scanați codul QR
- descărcați din App Store
- descărcați din Google Play

Cum să vopsiți un etrier de frână | Sfaturi utile de la AUTODOC

10K vizualizări

Publicat la: 08/04/2021
Ce trebuie să faceți dacă încălzitorul automobilului nu funcționează | Sfaturi utile de la AUTODOC

4K vizualizări

Publicat la: 11/02/2021
Cum să recondiționați jantele roților | Sfaturi utile de la AUTODOC

3K vizualizări

Publicat la: 13/05/2021
5 greșeli frecvente de spălăre a automobilelor | Sfaturi utile de la AUTODOC

12K vizualizări

Publicat la: 23/09/2021
