Important!

Această procedură de înlocuire poate fi utilizată pentru:
VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Variant (1J5) 1.6, VW Bora Sedan (1J2) 1.6, VW Bora Variant (1J6) 1.6

Etapele pot varia ușor în funcție de construcția mașinii.

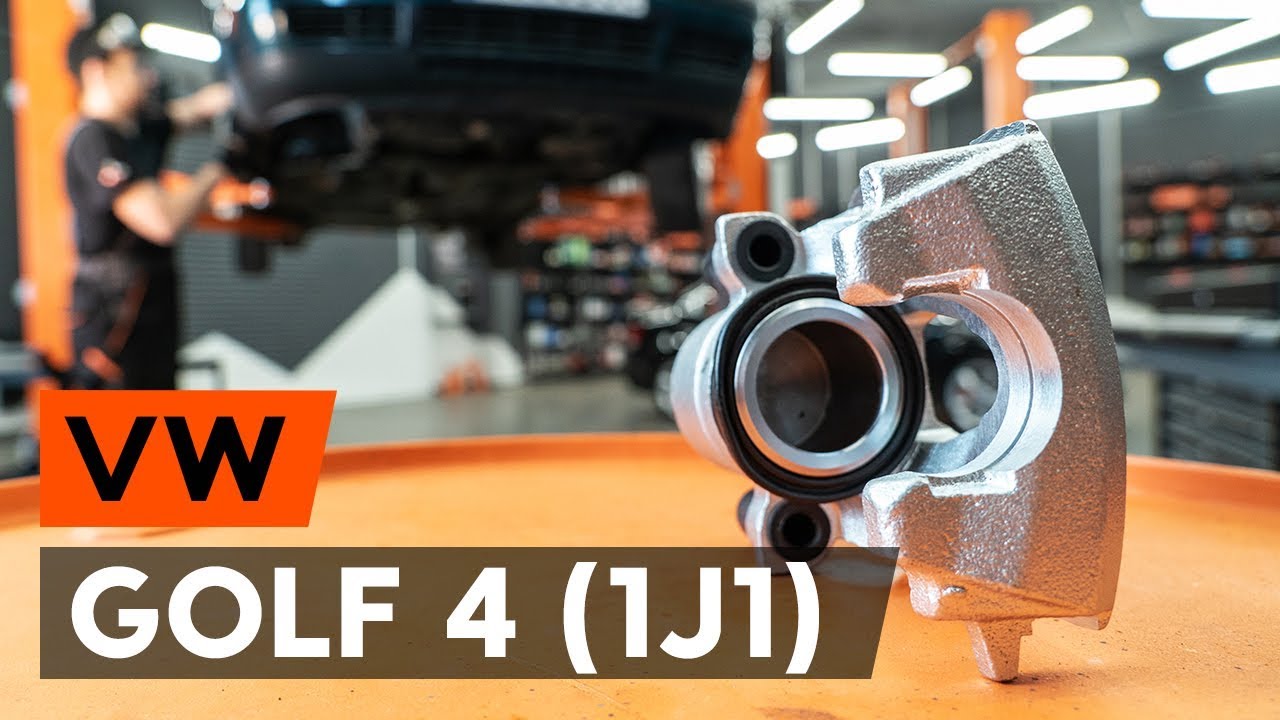

Cum se înlocuiește etrier frana din față pe VW GOLF 4 (1J1) [TUTORIAL AUTODOC]

Înlocuirea: etrier frana – VW Golf 4. Sculele de care veți avea nevoie:

Perie de sârmă
Spray curățare frâne
Unsoare antiscârțâit
Vaselina pe bază de cupru
Cheie combinată №10
Bit HEX nr. H7
Capăt cheie tubulară nr.11
Capăt cheie tubulară nr.13
Chei tubulare de impact pentru prezoanele roților №17
Cheie cu clichet
Cheie dinamometrică
Clemă pentru furtunul de frână
Dispozitiv de aerisire și schimbare lichid de frână
Rangă metalică
Pană blocare roată

Toate piesele pe care trebuie să le înlocuiți – Etrier frana pentru Golf IV Hatchback (1J1) și alte modele VW

VW Golf IV Hatchback (1J1) 1.6
VW Golf IV Variant (1J5) 1.6
VW Bora Sedan (1J2) 1.6
VW Bora Variant (1J6) 1.6

Înlocuirea: etrier frana – VW Golf 4. Sfatul util de la AUTODOC:

Procedura de înlocuire este identică pentru etrierul stâng și drept de pe aceeași axă.
Vă rugăm să rețineți: toate lucrările la automobilul - VW Golf 4 - trebuie efectuate cu motorul oprit.

Înlocuiți în următoarea ordine:

Pasul 1
Deschideți capota motorului.Deșurubați capacul rezervorului cu lichid de frână.
Pasul 2
Securizați roțile cu un opritor de roată.
Pasul 3
Slăbiți șuruburile de fixare a roții.Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 4
Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 5
Deșurubați bolțurile roților.
AUTODOC recomandă:
Important! Țineți roata atunci când deșurubați șuruburile de fixare. VW Golf 4
Pasul 6
Scoateți roata.
Pasul 7
Desfaceți plăcuțele de frână.Folosiți o rangă.
Pasul 8
Scoateți siguranțele manșoanelor ghidajelor etrierului. Folosiți o rangă.
Pasul 9
Deșurubați fixarea etrierului de frână.Folosiți cheia hexagonală nr. H7.Folosiți o cheie cu clichet.
Pasul 10
Scoateți etrierul de frână.
Înlocuirea: etrier frana – VW Golf 4. Experții AUTODOC recomandă:
Atunci când înlocuiți etrierul de frână, verificați furtunul de frână să nu prezinte deteriorări, iar în caz de nevoie înlocuiți-l cu altul nou. În timpul înlocuirii etrierului de frână, se recomandă, de asemenea, și schimbarea plăcuțelor, precum și verificarea stării discurilor și înlocuirea acestora, dacă este necesar.
Pasul 11
Scoateți plăcuțele de frână.Folosiți o rangă.
Pasul 12
Curățați zona în care furtunul de frână este conectat la etrier și zona pinilor de ghidare.Folosiți o perie de sârmă.Folosiți un spray curățare frâne.
AUTODOC recomandă:
Înlocuirea: etrier frana – VW Golf 4. După aplicarea spray-ului, așteptați câteva minute.
Pasul 13
Fixați furtunul de frână cu un colier pentru furtunul de frână.
Pasul 14
Deșurubați furtunul de frână din etrierul de frână.Utilizați o cheie tubulară №13.Folosiți o cheie cu clichet.
Înlocuirea: etrier frana – VW Golf 4. Sfatul util de la experții AUTODOC:
Puneți deoparte furtunul de frână. Prindeți furtunul de frână de caroserie cu un cârlig sau o bucată de sârmă.
Pasul 15
Înșurubați pinii de ghidare.
Înlocuirea: etrier frana – VW Golf 4. Sfatul util:
Dacă setul de etriere de frână noi nu avea incluși și pini de ghidare noi, atunci folosiți pinii vechi.
Pasul 16
Instalați plăcuțele de frână.
Înlocuirea: etrier frana – VW Golf 4. Experții AUTODOC recomandă:
Dacă veți folosi plăcuțele de frână vechi, curățați-le.
Pasul 17
Curățați suportul etrierului de murdărie și praf.Folosiți o perie de sârmă.Folosiți un spray curățare frâne.
AUTODOC recomandă:
Înlocuirea: etrier frana – VW Golf 4. După aplicarea spray-ului, așteptați câteva minute.
Pasul 18
Tratați suportul etrierului de frână în locul în care intră în contact cu plăcuțele de frână.Folosiți unsoare antiscârțâit.
Pasul 19
Montați etrierul de frână și fixați-l.Folosiți cheia hexagonală nr. H7.Folosiți o cheie de cuplu.Strângeți pînă la cuplul de 35 Nm.
Pasul 20
Instalați siguranțele manșoanelor ghidajelor etrierului.
Pasul 21
Tratați furtunul de frână.Folosiți un spray curățare frâne.
Înlocuirea: etrier frana – VW Golf 4. Sfatul util de la AUTODOC:
După aplicarea spray-ului așteptați câteva minute.
Pasul 22
Instalați și fixați furtunul de frână în noul etrier.Utilizați o cheie tubulară №13.
Pasul 23
Strângeți elementul de fixare ce unește conducta de frână de etrierul de frână.Utilizați o cheie tubulară №13.Folosiți o cheie de cuplu.Strângeți pînă la cuplul de 30 Nm.
Pasul 24
Scoateți clema furtunului de frână.
Pasul 25
Desfaceți fitingul etrierului de frână.Utilizați o cheie în combinaţie fixă №10.
Pasul 26
Conectați setul de aerisire și schimbare a lichidului de frână la fitingul etrierului de frână.
Pasul 27
Pompați aerul din etrierul de frână.Fără a porni motorul, apăsați pedala de frână în mod repetat până când este percepută o rezistență semnificativă.
Pasul 28
Strângeți fitingul etrierului de frână.Utilizați o cheie în combinaţie fixă №10.
Pasul 29
Deconectați setul de aerisire și schimbare a lichidului de frână.
Pasul 30
Strângeți șurubul de aerisire al etrierului de frână.Utilizați o cheie tubulară №11.Folosiți o cheie de cuplu.Strângeți pînă la cuplul de 25 Nm.
Pasul 31
Tratați suprafața unde discul de frână intră în contact cu janta.Folosiți unsoare de cupru.
Pasul 32
Curățați suprafața discului de frână.Folosiți un spray curățare frâne.
AUTODOC recomandă:
Înlocuirea: etrier frana – VW Golf 4. După aplicarea spray-ului, așteptați câteva minute.
Pasul 33
Montați roata.
AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când înșurubați șuruburile de fixare la automobil. VW Golf 4
Pasul 34
Înșurubați bolțurile roții.Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 35
Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții.Folosiți o cheie de cuplu.Strângeți pînă la cuplul de 120 Nm.
Pasul 36
Scoateți cricul și opritoarele de roată.
Înlocuirea: etrier frana – VW Golf 4. Sfatul util de la AUTODOC:
Verificați nivelul lichidului de frână din rezervorul de compensare și restabiliți-i nivelul adecvat, dacă este necesar.
Pasul 37
Strângeți capacul rezervorului cu lichid de frână. Închideți capota.
