Important!

Această procedură de înlocuire poate fi utilizată pentru:
AUDI A4 Avant (8ED, B7) 2.0 TDI, AUDI A4 Avant (8ED, B7) 2.0 TDI quattro … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

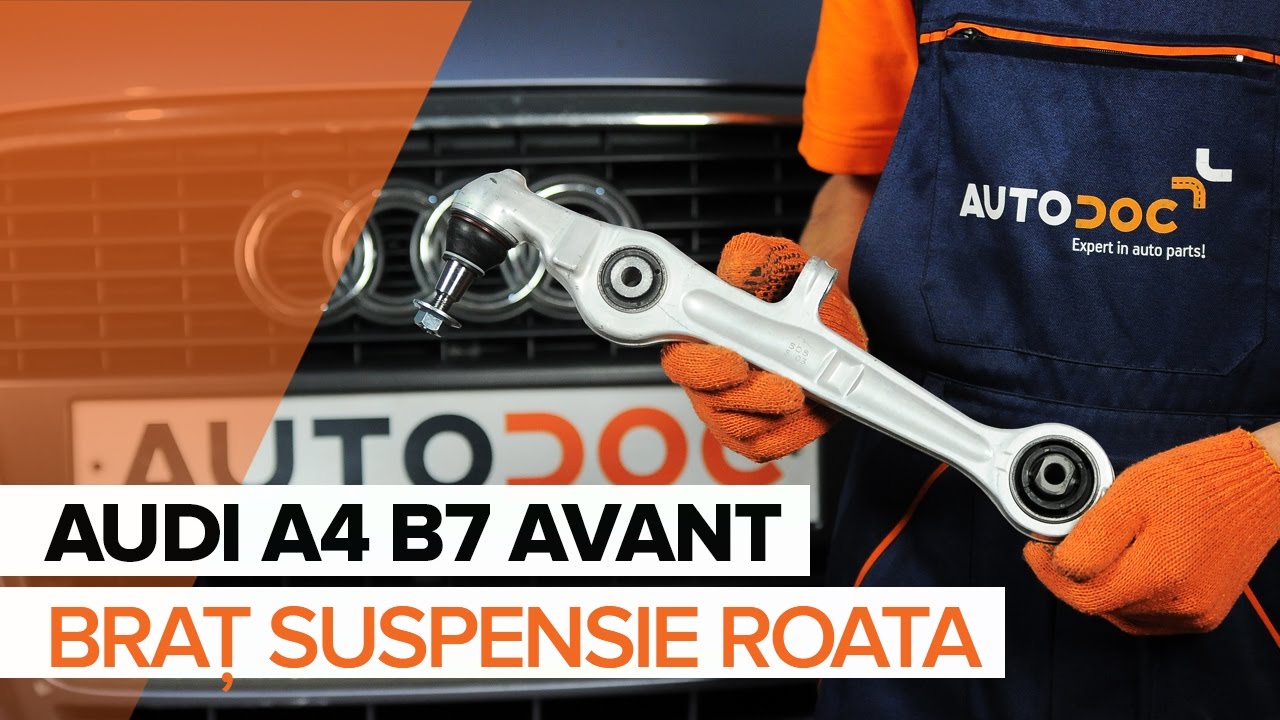

Cum se inlocuiesc brațul inferior față al suspensiei frontale pe AUDI A4 B7 AVANT

Toate piesele pe care trebuie să le înlocuiți – Brat Suspensie pentru A4 Avant (8ED, B7) și alte modele AUDI

Brat / bieleta, suspensie roata

Brat, suspensie roata

Set, suspensie roata

AUDI A4 Avant (8ED, B7) 2.0 TDI quattro

AUDI A4 Avant (8ED, B7) 2.0 TDI

Înlocuirea: brațul inferior din față – Audi A4 B7 Avant. Lista sculelor de care veți avea nevoie:

                        Perie de sârmă

                        Spray WD-40

                        Spray curățare frâne

                        Vaselina pe bază de cupru

                        Cheie combinată №13

                        Cheie combinată №16

                        Cheie combinată №18

                        Capăt cheie tubulară nr.18

                        Chei tubulare de impact pentru prezoanele roților №17

                        Cheie cu clichet

                        Cheie dinamometrică

                        Ciocan

                        Poanson

                        Rangă metalică

                        Ciocan cu cap moale

                        Extractor articulații sferice

                        Cric hidraulic cutie de viteze

                        Pană blocare roată

Cumpărați instrumente

Înlocuirea: brațul inferior din față – Audi A4 B7 Avant. AUTODOC recomandă:

Procedura de înlocuire este identică pentru brațul de control inferior stâng și drept.
Toate lucrările trebuiesc făcute cu motorul oprit.

Înlocuirea: brațul inferior din față – Audi A4 B7 Avant. Consecutivitatea recomandată a etapelor:

Pasul 1

Securizați roțile cu un opritor de roată.
Pasul 2

Slăbiți șuruburile de fixare a roții.Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 3

Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 4

Deșurubați bolțurile roților.

Înlocuirea: brațul inferior din față – Audi A4 B7 Avant. Experții AUTODOC recomandă:

Pentru a evita accidentările, susțineți roata atunci când deșurubați bolțurile.
Pasul 5

Scoateți roata.
Pasul 6

Curățați elementul de fixare ce unește articulația sferică la portfuzetă.Folosiți o perie de sârmă.Folosiți spray WD-40.

Pasul 7

Deșurubați suportul care fixează articulația sferică pe fuzetă.Utilizați o cheie tubulară №18.Folosiți o cheie cu clichet.
Pasul 8

Decuplați brațul inferior de la fuzetă.Folosiți un extractor pentru articulații sferice.

Pasul 9

Curățați elementele de fixare ale telescopului amortizorului.Folosiți o perie de sârmă.Folosiți spray WD-40.
Pasul 10

Deșurubați elementul de fixare inferior al barei de sprijin amortizor.Utilizați o cheie în combinaţie fixă №18.Utilizați o cheie tubulară №18.Folosiți o cheie cu clichet.
Pasul 11

Scoateți șurubul de fixare.
Pasul 12

Desprindeți partea de jos a ansamblului amortizor-arc.
Pasul 13

Curățați elementele de fixare ale bieletei antiruliu.Folosiți o perie de sârmă.Folosiți spray WD-40.
Pasul 14

Deșurubați elementul de fixare ce unește bara stabilizatoare cu brațul de suspensie.Utilizați o cheie în combinaţie fixă №13.Utilizați o cheie în combinaţie fixă №16.
Pasul 15

Deșurubați elementul de fixare ce unește bieleta antiruliu de bara stabilizatoare.Utilizați o cheie în combinaţie fixă №16.
Pasul 16

Scoateți șurubul de fixare.

Pasul 17

Îndepărtați tija de stabilizare transversală.

Pasul 18

Curățați elementele de fixare ce unesc brațul de control cu subcadrul.Folosiți o perie de sârmă.Folosiți spray WD-40.

Pasul 19

Deșurubați suportul care fixează brațul pe cadru.Utilizați o cheie în combinaţie fixă №18 (2 bucăți).
Pasul 20

Scoateți șurubul de fixare.
Pasul 21

Decuplați brațul suspensiei.Folosiți o rangă.
Pasul 22

Scoateți piulița de fixare.

Pasul 23

Decuplați brațul inferior de la fuzetă.
Pasul 24

Îndepărtați brațul.
Pasul 25

Curățați locurile de montare și filetul brațului de suspensie.Folosiți o perie de sârmă.Folosiți spray WD-40.
Pasul 26

Instalați un nou braț.

Înlocuirea: brațul inferior din față – Audi A4 B7 Avant. Sfatul util de la experții AUTODOC:

În timpul montajului folosiți numai șuruburi și piulițe noi.Nu deteriorați husa suportului sferic.
Pasul 27

Conectați articulația sferică la fuzetă.

Pasul 28

Instalați piulița de fixare.

Pasul 29

Cuplați brațul suspensiei.Folosiți un ciocan de cauciuc.
Pasul 30

Instalați șurubul de fixare.Folosiți un ciocan.Folosiți un punctator.
Pasul 31

Înșurubați elementul de fixare ce unește brațul de control cu subcadrul.Utilizați o cheie în combinaţie fixă №18 (2 bucăți).
Pasul 32

Atașați partea de jos a ansamblului amortizor-arc.
Pasul 33

Instalați șurubul de fixare.
Pasul 34

Strângeți elementele de fixare ale articulației sferice.Utilizați o cheie tubulară №18.Folosiți o cheie de cuplu.Strângeți pînă la cuplul de 80 Nm.
Pasul 35

Montați bieleta antiruliu transversală.

Pasul 36

Instalați șurubul de fixare.

Pasul 37

Strângeți elementul de fixare ce unește bara stabilizatoare cu brațul suspensiei.Utilizați o cheie în combinaţie fixă №13.Utilizați o cheie în combinaţie fixă №16.Folosiți o cheie de cuplu.Strângeți pînă la cuplul de 50 Nm.
Pasul 38

Strângeți elementul de fixare ce unește bieleta antiruliu de bara stabilizatoare.Utilizați o cheie în combinaţie fixă №16.Folosiți o cheie de cuplu.Strângeți pînă la cuplul de 60 Nm.
Pasul 39

Proptiți fuzeta.Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 40

Strângeți elementul de fixare inferior al barei de sprijin amortizor.Utilizați o cheie în combinaţie fixă №18.Utilizați o cheie tubulară №18.Folosiți o cheie de cuplu.Strângeți pînă la cuplul de 80 Nm.
Pasul 41

Montați elementul de fixare al brațului pe cadru.Utilizați o cheie în combinaţie fixă №18 (2 bucăți).Folosiți o cheie de cuplu.Strângeți pînă la cuplul de 85 Nm.
Pasul 42

Îndepărtați suportul de sub fuzetă.

AUTODOC recomandă:

Înlocuirea: brațul inferior din față – Audi A4 B7 Avant. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 43

Tratați elementele de fixare ale amortizorului telescopic. Tratați toate articulațiile bieletei antiruliu.Tratați toate articulațiile brațului.Tratați elementele de fixare ale articulației sferice.Folosiți unsoare de cupru.
Pasul 44

Tratați suprafața unde discul de frână intră în contact cu janta.Folosiți unsoare de cupru.
Pasul 45

Curățați suprafața discului de frână.Folosiți un spray curățare frâne.

AUTODOC recomandă:

Înlocuirea: brațul inferior din față – Audi A4 B7 Avant. După aplicarea spray-ului, așteptați câteva minute.
Pasul 46

Montați roata.

Înlocuirea: brațul inferior din față – Audi A4 B7 Avant. Sfatul util de la AUTODOC:

Pentru a evita rănirea, susțineți roata atunci când înșurubați bolțurile de fixare.
Pasul 47

Înșurubați bolțurile roții.Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 48

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții.Folosiți o cheie tubulară de impact pentru roată #17.Folosiți o cheie de cuplu.Strângeți pînă la cuplul de 120 Nm.
Pasul 49

Scoateți cricul și opritoarele de roată.
