Important!

Această procedură de înlocuire poate fi utilizată pentru:
AUDI A4 Sedan (8E2, B6) 1.8 T, AUDI A4 Sedan (8E2, B6) 2.0, AUDI A4 Sedan (8E2, B6) 1.8 T quattro, AUDI A4 Sedan (8E2, B6) 3.0, AUDI A4 Sedan (8E2, B6) 3.0 quattro, AUDI A4 Sedan (8E2, B6) 1.9 TDI, AUDI A4 Sedan (8E2, B6) 2.5 TDI quattro, AUDI A4 Sedan (8E2, B6) 1.6, AUDI A4 Sedan (8E2, B6) 2.5 TDI, AUDI A4 Sedan (8E2, B6) 1.9 TDI, AUDI A4 Sedan (8E2, B6) 2.4, AUDI A4 Sedan (8E2, B6) 2.0 FSI, AUDI A4 Sedan (8E2, B6) 1.9 TDI quattro, AUDI A4 Sedan (8E2, B6) 2.5 TDI, AUDI A4 Sedan (8E2, B6) 2.4, AUDI A4 Sedan (8E2, B6) S4 quattro, AUDI A4 Sedan (8E2, B6) 1.8 T, AUDI A4 Sedan (8E2, B6) 1.8 T quattro, AUDI A4 Sedan (8E2, B6) 1.9 TDI, AUDI A4 Sedan (8E2, B6) 1.8 T, AUDI A4 Sedan (8E2, B6) 1.8 T quattro, AUDI A4 Sedan (8E2, B6) 3.0, AUDI A4 Sedan (8E2, B6) 3.0 quattro, AUDI A4 Sedan (8E2, B6) 1.8 T … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

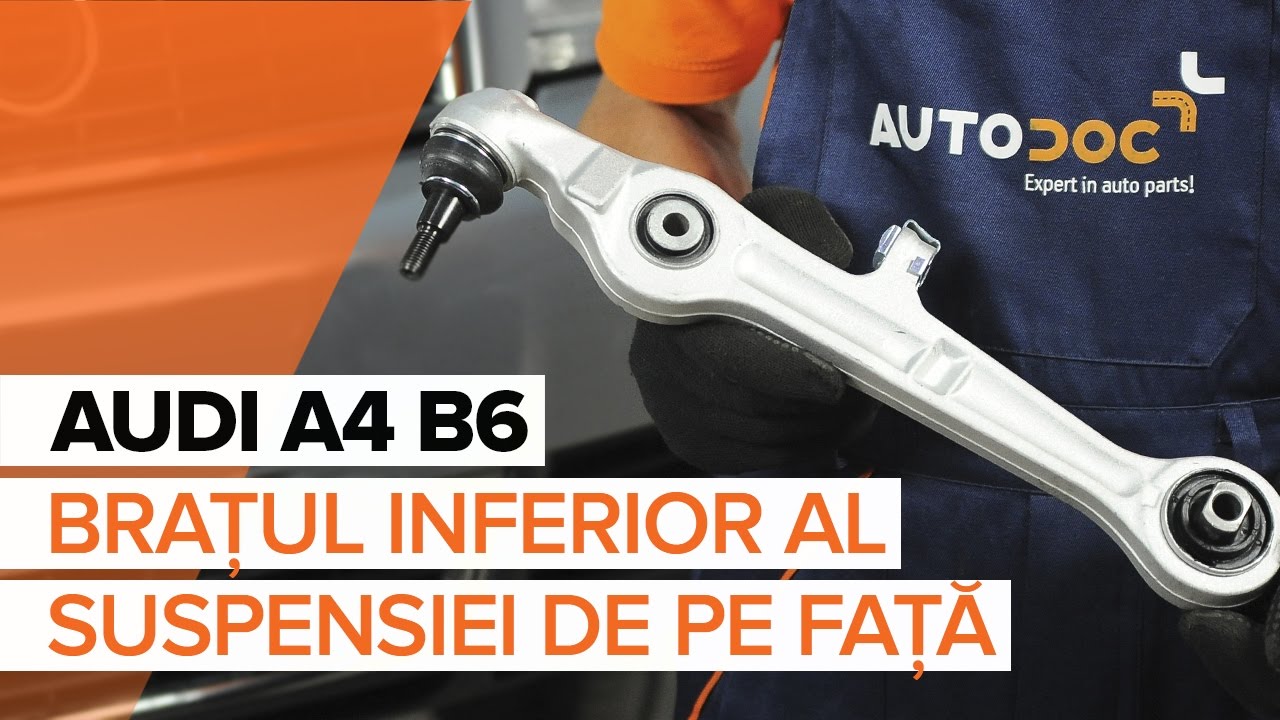

Cum se inlocuiesc braț suspensie roata din față pe AUDI A4 B6 TUTORIAL | AUTODOC

Cum să schimbați: brațul inferior din față la Audi A4 B6 | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Brat Suspensie pentru A4 Sedan (8E2, B6) și alte modele AUDI

Brat, suspensie roata

Kit brațe

Brat / bieleta, suspensie roata

        Brat, suspensie roata pentru AUDI A4 Sedan (8E2, B6) 1.8 T benzina (150 CP)

        Brat, suspensie roata pentru AUDI A4 Sedan (8E2, B6) 2.0 benzina (130 CP)

        Brat, suspensie roata pentru AUDI A4 Sedan (8E2, B6) 1.8 T quattro benzina (150 CP)

        Brat, suspensie roata pentru AUDI A4 Sedan (8E2, B6) 3.0 benzina (220 CP)

        Brat, suspensie roata pentru AUDI A4 Sedan (8E2, B6) 3.0 quattro benzina (220 CP)

        Brat, suspensie roata pentru AUDI A4 Sedan (8E2, B6) 1.9 TDI motor diesel (130 CP)

        Brat, suspensie roata pentru AUDI A4 Sedan (8E2, B6) 2.5 TDI quattro motor diesel (180 CP)

        Brat, suspensie roata pentru AUDI A4 Sedan (8E2, B6) 1.6 benzina (102 CP)

        Brat, suspensie roata pentru AUDI A4 Sedan (8E2, B6) 2.5 TDI motor diesel (155 CP)

Înlocuirea: brațul inferior din față – Audi A4 B6. Sculele de care ați avea nevoie:

                        Perie de sârmă

                        Spray WD-40

                        Spray curățare frâne

                        Vaselina pe bază de cupru

                        Cheie combinată №14

                        Cheie combinată №18

                        Capăt cheie tubulară nr.18

                        Chei tubulare de impact pentru prezoanele roților №17

                        Cheie cu clichet

                        Cheie dinamometrică

                        Ciocan

                        Extractor articulații sferice

                        Cric hidraulic cutie de viteze

                        Pană blocare roată

Cumpărați instrumente

Înlocuirea: brațul inferior din față – Audi A4 B6. AUTODOC recomandă:

Procedura de înlocuire este identică pentru brațul de control inferior stâng și drept.
Toate lucrările trebuiesc făcute cu motorul oprit.

Înlocuirea: brațul inferior din față – Audi A4 B6. Efectuați următorii pași:

Pasul 1

Securizați roțile cu un opritor de roată.
Pasul 2

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 3

Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.

Pasul 4

Deșurubați bolțurile roților.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când deșurubați șuruburile de fixare. Audi A4 B6
Pasul 5

Scoateți roata.
Pasul 6

Curățați elementele de fixare ale bieletei antiruliu. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 7

Deșurubați elementul de fixare ce unește bara stabilizatoare cu brațul de suspensie. Utilizați o cheie în combinaţie fixă №14.
Pasul 8

Scoateți șurubul de fixare.

Pasul 9

Curățați elementele de fixare care unesc telescopul amortizorului de portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 10

Deșurubați elementul de fixare inferior care unește telescopul amortizorului de portfuzetă. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 11.1

Scoateți șurubul de fixare.
Pasul 11.2

Curățați elementele de fixare ce unesc brațul de control cu subcadrul. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 12

Deșurubați elementul de fixare anterior al brațului. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 13

Scoateți șurubul de fixare.

Pasul 14

Curățați elementul de fixare ce unește articulația sferică la portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 15

Deșurubați suportul care fixează articulația sferică pe fuzetă. Utilizați o cheie tubulară №18. Utilizați o cheie în combinaţie fixă №18. Folosiți o cheie cu clichet.
Pasul 16

Decuplați suportul sferic de la fuzetă. Folosiți un extractor pentru articulații sferice. Folosiți un ciocan.
Pasul 17

Îndepărtați brațul.
Pasul 18

Instalați un nou braț.
Pasul 19

Conectați articulația sferică la fuzetă.

Înlocuirea: brațul inferior din față – Audi A4 B6. Profesioniștii recomandă:
În timpul montajului folosiți numai șuruburi și piulițe noi.Nu deteriorați husa suportului sferic.
Pasul 20

Înșurubați elementele de fixare ale articulației sferice.
Pasul 21

Instalați șurubul de fixare.

Pasul 22

Înșurubați elementul de fixare ce unește brațul de control cu subcadrul.

Pasul 23

Instalați șurubul de fixare.

Pasul 24

Înșurubați elementele de fixare ce unesc ansamblu amortizor la portfuzetă.
Pasul 25

Instalați șurubul de fixare.

Pasul 26

Strângeți elementul de fixare ce unește bara stabilizatoare cu brațul suspensiei. Utilizați o cheie în combinaţie fixă №14. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 40 Nm.+90°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 27

Strângeți elementele de fixare ale articulației sferice. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 75 Nm.
Pasul 28

Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 29

Strângeți elementele de fixare de jos ce unesc telescopul amortizorului de portfuzetă. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 90 Nm.
Pasul 30

Strângeți elementul de fixare față ce unește brațul de control cu subcadrul. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 70 Nm.+180°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 31

Îndepărtați suportul de sub fuzetă.

AUTODOC recomandă:
Înlocuirea: brațul inferior din față – Audi A4 B6. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 32

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 33

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

AUTODOC recomandă:
Înlocuirea: brațul inferior din față – Audi A4 B6. După aplicarea spray-ului, așteptați câteva minute.
Pasul 34

Montați roata.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când înșurubați șuruburile de fixare la automobil. Audi A4 B6
Pasul 35

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 36

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 120 Nm.

Pasul 37

Scoateți cricul și opritoarele de roată.
