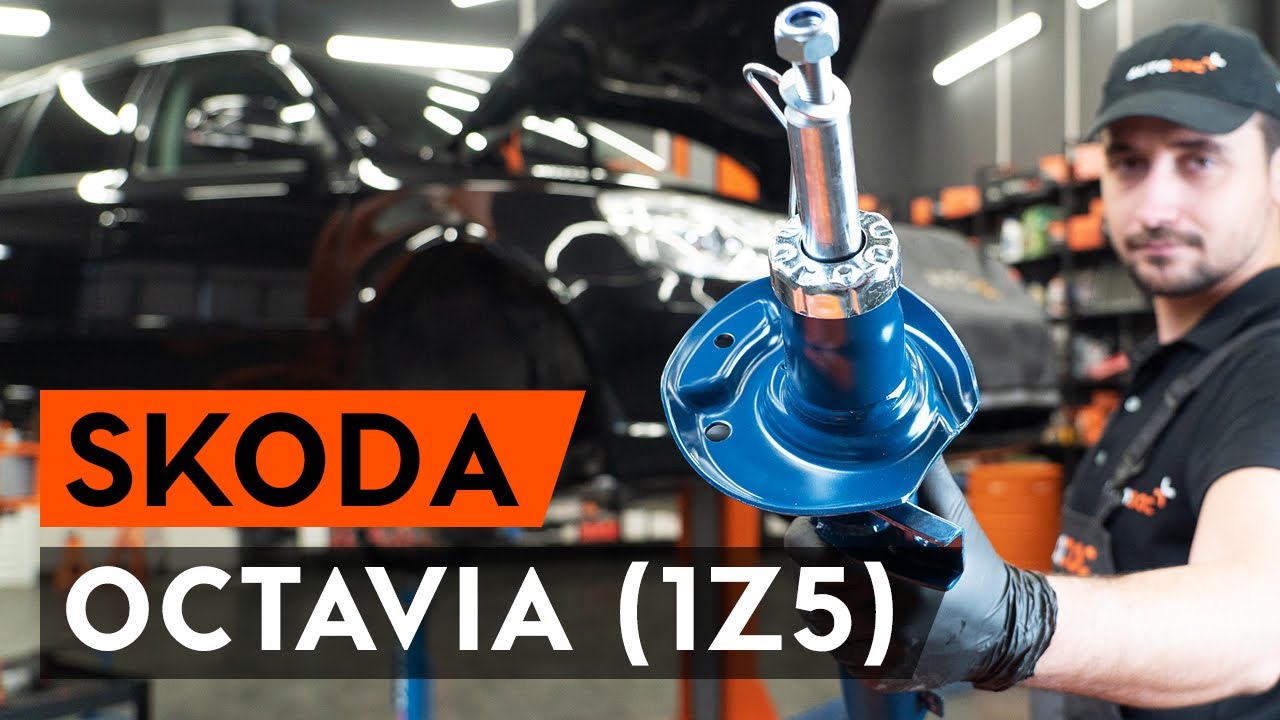

Cum să schimbați: ansamblu telescop arc din față la Skoda Octavia 1Z5 | Ghid de înlocuire

descărcări: 6

Vizualizările: 103

Important!

Această procedură de înlocuire poate fi utilizată pentru:
SKODA Octavia II Combi (1Z5) 1.6 TDI 4x4, SKODA Octavia II Combi (1Z5) 1.8 TSI 4x4, SKODA Octavia II Combi (1Z5) 1.8 TSI, SKODA Octavia II Combi (1Z5) 1.6, SKODA Octavia II Combi (1Z5) 1.6 FSI, SKODA Octavia II Combi (1Z5) 1.9 TDI, SKODA Octavia II Combi (1Z5) 2.0 TDI 16V, SKODA Octavia II Combi (1Z5) 2.0 FSI, SKODA Octavia II Combi (1Z5) 2.0 FSI 4x4, SKODA Octavia II Combi (1Z5) 1.9 TDI 4x4, SKODA Octavia II Combi (1Z5) 2.0 TFSI, SKODA Octavia II Combi (1Z5) 2.0 TDI 4x4, SKODA Octavia II Combi (1Z5) 2.0 TDI, SKODA Octavia II Combi (1Z5) 1.4, SKODA Octavia II Combi (1Z5) 2.0 TDI RS, SKODA Octavia II Combi (1Z5) 2.0 TDI 16V, SKODA Octavia II Combi (1Z5) 1.6 TDI, SKODA Octavia II Combi (1Z5) 1.4 TSI, SKODA Octavia II Combi (1Z5) 1.8 TSI 4x4, SKODA Octavia II Combi (1Z5) 1.8 TSI … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

Cum se înlocuiește amortizoare din față OCTAVIA (1Z5) [TUTORIAL AUTODOC]

Cum să schimbați: ansamblu telescop arc din față la Skoda Octavia 1Z5 | Ghid de înlocuire

Produse alternative:

amortizor

Înlocuirea: ansamblu telescop arc – Skoda Octavia 1Z5. Lista sculelor de care veți avea nevoie:

                      Perie de sârmă

                      Spray WD-40

                      Spray curățare frâne

                      Vaselina pe bază de cupru

                      Bit HEX nr. H6.

                      Bit HEX nr. H7.

                      Cap cheie tubulară profil XZN nr.14

                      Capăt cheie tubulară nr.13

                      Capăt cheie tubulară nr.16

                      Capăt cheie tubulară nr.18

                      Capăt cheie tubulară nr.21

                      Capăt cheie tubulară nr.22

                      Capăt cheie tubulară nr.24

                      Chei tubulare de impact pentru prezoanele roților №17

                      Cheie cu clichet

                      Cheie dinamometrică

                      Cheie port tarod

                      Cheie tubulară pentru amortizor

                      Rangă metalică

                      Presă hidraulică pentru arcuri

                      Cric hidraulic cutie de viteze

                      Huse de protecție aripi / frontală

                      Pană blocare roată

Cumpărați instrumente

Înlocuirea: ansamblu telescop arc – Skoda Octavia 1Z5. Profesioniștii recomandă:

Ambele telescoape ale amortizoarelor suspensiei frontale trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru telescopul de amortizor stânga și cel de dreapta a suspensiei frontale.
Atenție! Opriți motorul înainte de a începe orice lucrare - Skoda Octavia 1Z5.

Înlocuiți în următoarea ordine:

Pasul 1

Deschideți capota motorului.
Pasul 2

Folosiți o husă de protecție pentru a evita deteriorarea vopselei și a plasticului mașinii.
Pasul 3

Scoateți garnitura grilei de protecție a ștergătorului de parbriz.
Pasul 4

Ridicați grila de protecție din plastic a ștergătorului.
Pasul 5

Curățați elementele de fixare ale suportului superior al telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 6

Slăbiți elementul de fixare superior al suportului telescopului amortizor. Utilizați o cheie tubulară №13. Folosiți o cheie cu clichet.
Pasul 7

Securizați roțile cu un opritor de roată.
Pasul 8

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 9

Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 10

Deșurubați bolțurile roților.

Înlocuirea: ansamblu telescop arc – Skoda Octavia 1Z5. Sfatul util de la AUTODOC:
Pentru a evita accidentările, susțineți roata atunci când deșurubați bolțurile.
Pasul 11

Scoateți roata.
Pasul 12

Curățați elementele de fixare ale bieletei antiruliu. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 13

Deșurubați elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 14

Îndepărtați tija de stabilizare transversală.
Pasul 15

Deconectați cablajele și furtunul de frână de la suportul barei de sprijin amortizor. Folosiți o rangă.
Pasul 16

Curățați elementele de fixare care unesc telescopul amortizorului de portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 17

Slăbiți elementul de fixare al arborelui de transmisie. Utilizați o cheie tubulară №24. Folosiți un port tarod.
Pasul 18

Deșurubați elementul de fixare inferior care unește telescopul amortizorului de portfuzetă. Folosiți un bit XZN nr.14. Utilizați o cheie tubulară №18. Folosiți un port tarod. Folosiți o cheie cu clichet.
Pasul 19

Curățați toate articulațiile brațului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 20

Deșurubați elementul de fixare ce conectează rotula suspensiei la brațul de control al suspensiei. Utilizați o cheie tubulară №16. Folosiți o cheie cu clichet.
Pasul 21

Decuplați articulația sferică de pe braț.
Pasul 22

Deșurubați elementul de fixare ce conectează arborele de transmisie la butucul roții. Utilizați o cheie tubulară №24. Folosiți un port tarod.
Pasul 23

Scoateți șurubul de fixare.
Pasul 24

Scoateți arborele de antrenare.
Pasul 25

Scoateți șurubul de fixare.
Pasul 26

Slăbiți elementul de fixare inferior care unește telescopul amortizorului de portfuzetă. Folosiți o cheie tubulară specială pentru demontarea amortizorului. Folosiți o cheie cu clichet.
Pasul 27

Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 28

Decuplați fuzeta de la bara de sprijin amortizor.
Pasul 29

Deșurubați elementul de fixare superior al rulmentului de sarcină amortizor.

AUTODOC recomandă:
Important! Țineți suportul amortizorului atunci când deșurubați șuruburile de fixare. Skoda Octavia 1Z5
Pasul 30

Extrageți bara de sprijin amortizor.
Pasul 31

Montați bara de sprijin amortizor pe dispozitivul special pentru comprimarea arcurilor.

Înlocuirea: ansamblu telescop arc – Skoda Octavia 1Z5. Experții AUTODOC recomandă:
Rețineți că atunci când utilizați compresorul de arcuri, spirele arcului trebuie prinse în mod sigur, comprimându-l contemporan din partea opusă.Asigurați-vă că poziția arcului în interiorul suportului este corectă.Asigurați-vă că spirele arcurilor au intrat în mod ferm în manivelele de strângere.
Pasul 32

Comprimați arcul.
Pasul 33

Tratați tija telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 34

Deșurubați piulița tijei suportului de amortizare. Folosiți cheia hexagonală nr. H7. Utilizați o cheie tubulară №21. Folosiți o cheie cu clichet.
Pasul 35

Îndepărtați bara de sprijin amortizor, scutul de protecție împotriva prafului și tamponul.

AUTODOC recomandă:
Examinați cu atenție burduful, tamponul și bara de sprijin amortizor. Înlocuiți aceste componente în caz de necesitate.
Pasul 36

Slăbiți arcul elicoidal.
Pasul 37

Îndepărtați arcul.
Pasul 38

Demontați vechiul amortizor de la presa hidraulică pentru arcuri.

Înlocuirea: ansamblu telescop arc – Skoda Octavia 1Z5. Sfatul util de la experții AUTODOC:
Înainte de instalare, amortizorul trebuie pompat manual de 3-5 ori.
Pasul 39

Instalați noul amortizor pe presa hidraulică pentru arcuri.
Pasul 40

Montați arcul pe amortizor.
Pasul 41

Comprimați arcul.
Pasul 42

Instalați suportul, scutul de protecție împotriva prafului și tamponul pe noul amortizor.
Pasul 43

Strângeți șurubul tijei pistonului barei de sprijin amortizor. Folosiți cheia hexagonală nr. H6. Utilizați o cheie tubulară №22. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 60 Nm.

Înlocuirea: ansamblu telescop arc – Skoda Octavia 1Z5. Sfatul util:
Asigurați-vă că arcul este poziționat corect. Evitați poziționarea incorectă a acestuia.
Pasul 44

Tratați tija telescopului amortizorului. Folosiți unsoare de cupru.
Pasul 45

Decomprimați arcul.
Pasul 46

Scoateți telescopul amortizorului în ansamblu.
Pasul 47

Tratați locurile de montare ale ansamblului amortizor-arc. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 48

Instalați bara de sprijin amortizor sub arcul roții.
Pasul 49

Înșurubați elementul de fixare superior al rulmentului de sarcină amortizor. Nu îl strângeți.

AUTODOC recomandă:
Skoda Octavia 1Z5 – Pentru evitarea leziunilor, țineți bara de suspensie atunci când înșurubați șuruburile de fixare.
Pasul 50

Tratați locul de montare al telescopului amortizorului pe portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 51

Fixați bara de sprijin amortizor pe fuzetă.
Pasul 52

Instalați șurubul de fixare.
Pasul 53

Înșurubați elementele de fixare ce unesc ansamblu amortizor la portfuzetă. Utilizați o cheie tubulară №18. Folosiți un bit XZN nr.14. Folosiți o cheie cu clichet.
Pasul 54

Curățați canelurile articulației planetare a arborelui de antrenare. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 55

Montați arborele de transmisie în interiorul butucului roții.
Pasul 56

Îndepărtați suportul de sub fuzetă.

AUTODOC recomandă:
Înlocuirea: ansamblu telescop arc – Skoda Octavia 1Z5. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 57

Atașați rotula suspensiei la brațul de control.
Pasul 58

Strângeți elementele de fixare ale articulației sferice. Utilizați o cheie tubulară №16. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 60 Nm.
Pasul 59

Instalați și strângeți bolțul arborelui de transmisie. Utilizați o cheie tubulară №24. Folosiți o cheie cu clichet.
Pasul 60

Strângeți elementele de fixare de jos ce unesc telescopul amortizorului de portfuzetă. Folosiți un bit XZN nr.14. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 70 Nm.+90°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 61

Cuplați elementele de fixare ale cablului senzorului ABS la barele de sprijin amortizor. FIxați pe suport furtunul sistemului de frânare. Folosiți o rangă.
Pasul 62

Strângeți bolțul ce conectează arborele de transmisie la butucul roții. Utilizați o cheie tubulară №24. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 200 Nm.+90°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 63

Montați bieleta antiruliu transversală.
Pasul 64

Strângeți elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 60 Nm.
Pasul 65

Tratați elementele de fixare ale amortizorului telescopic. Tratați toate articulațiile brațului. Folosiți unsoare de cupru.
Pasul 66

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 67

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

AUTODOC recomandă:
Înlocuirea: ansamblu telescop arc – Skoda Octavia 1Z5. După aplicarea spray-ului, așteptați câteva minute.
Pasul 68

Montați roata.

Înlocuirea: ansamblu telescop arc – Skoda Octavia 1Z5. Sfatul util de la AUTODOC:
Pentru a evita rănirea, susțineți roata atunci când înșurubați bolțurile de fixare.
Pasul 69

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 70

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 120 Nm.
Pasul 71

Scoateți cricul și opritoarele de roată.
Pasul 72

Înșurubați elementul de fixare superior al barei de sprijin amortizor. Utilizați o cheie tubulară №13. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 15 Nm.+90°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 73

Tratați elementele de fixare ale suportului telescopului amortizorului. Folosiți unsoare de cupru.
Pasul 74

Instalați și fixați grila de protecție a ștergătoarelor de parbriz.
Pasul 75

Instalați garnitura grilei de protecție.
Pasul 76

Îndepărtați husa de protecție.
Pasul 77

Închideți capota.
