Important!

Această procedură de înlocuire poate fi utilizată pentru:
AUDI A6 Avant (4B5, C5) 2.4 quattro, AUDI A6 Avant (4B5, C5) 1.9 TDI, AUDI A6 Avant (4B5, C5) 1.8, AUDI A6 Avant (4B5, C5) 2.8 quattro, AUDI A6 Avant (4B5, C5) 1.8 T, AUDI A6 Avant (4B5, C5) 2.8, AUDI A6 Avant (4B5, C5) 1.8 T quattro, AUDI A6 Avant (4B5, C5) 2.5 TDI, AUDI A6 Avant (4B5, C5) 2.5 TDI quattro, AUDI A6 Avant (4B5, C5) 2.7 T, AUDI A6 Avant (4B5, C5) 2.4, AUDI A6 Avant (4B5, C5) 1.8 T quattro, AUDI A6 Avant (4B5, C5) 1.8 T, AUDI A6 Avant (4B5, C5) 2.5 TDI, AUDI A6 Avant (4B5, C5) 1.9 TDI, AUDI A6 Avant (4B5, C5) 1.8, AUDI A6 Avant (4B5, C5) 2.8, AUDI A6 Avant (4B5, C5) 2.8, AUDI A6 Avant (4B5, C5) 2.4, AUDI A6 Avant (4B5, C5) 2.0, AUDI A6 Avant (4B5, C5) 2.4, AUDI A6 Avant (4B5, C5) 2.5 TDI, AUDI A6 Avant (4B5, C5) 2.7 T quattro, AUDI A6 Avant (4B5, C5) 3.0, AUDI A6 Avant (4B5, C5) 1.9 TDI, AUDI A6 Avant (4B5, C5) 2.4, AUDI A6 Avant (4B5, C5) 2.4 quattro, AUDI A6 Avant (4B5, C5) 2.5 TDI, AUDI A6 Avant (4B5, C5) 3.0 … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

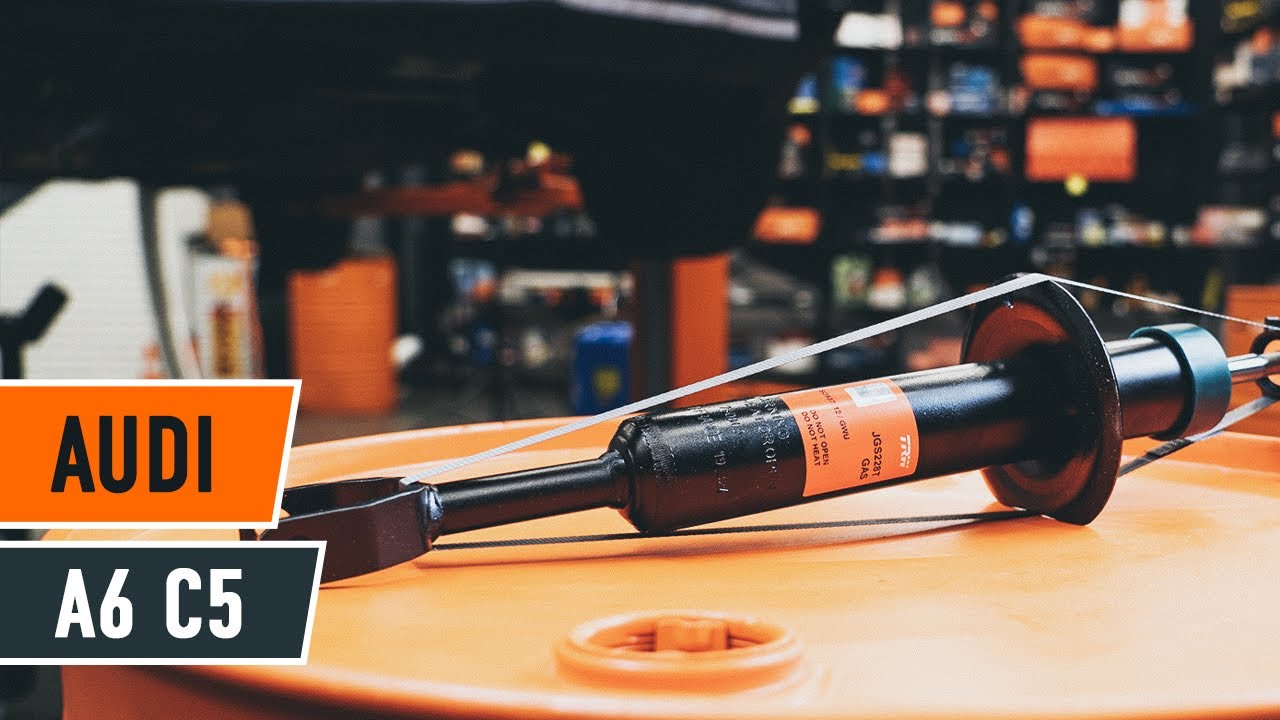

Cum se înlocuiește telescopul amortizorului față AUDI A6 C5 Avant [TUTORIAL AUTODOC]

Cum să schimbați: ansamblu telescop arc din față la Audi A6 C5 Avant | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Amortizor pentru A6 Avant (4B5, C5) și alte modele AUDI

amortizor

        amortizor pentru A6 C5 Avant (4B5) motor diesel (110 CP)

        amortizor pentru A6 C5 Avant (4B5) benzina (125 CP)

        amortizor pentru A6 C5 Avant (4B5) benzina (193 CP)

        amortizor pentru A6 C5 Avant (4B5) benzina (150 CP)

        amortizor pentru A6 C5 Avant (4B5) benzina (193 CP)

        amortizor pentru A6 C5 Avant (4B5) benzina (150 CP)

        amortizor pentru A6 C5 Avant (4B5) benzina (165 CP)

        amortizor pentru A6 C5 Avant (4B5) motor diesel (150 CP)

        amortizor pentru A6 C5 Avant (4B5) motor diesel (150 CP)

Înlocuirea: ansamblu telescop arc – Audi A6 C5 Avant. Sculele de care ați avea nevoie:

                        Perie de sârmă

                        Spray WD-40

                        Spray curățare frâne

                        Vaselina pe bază de cupru

                        Cheie dinamometrică

                        Cheie combinată №16

                        Cheie combinată №18

                        Capăt cheie tubulară nr.13

                        Capăt cheie tubulară nr.16

                        Capăt cheie tubulară nr.18

                        Capăt cheie tubulară nr.19

                        Capăt cheie tubulară nr.27

                        Bit HEX nr. H6

                        Bit HEX nr. H8

                        Chei tubulare de impact pentru prezoanele roților №17

                        Cheie cu clichet

                        Daltă plată

                        Ciocan

                        Cheie port tarod

                        Presă hidraulică pentru arcuri

                        Rangă metalică

                        Cric hidraulic cutie de viteze

                        Huse de protecție aripi / frontală

                        Pană blocare roată

Cumpărați instrumente

Înlocuirea: ansamblu telescop arc – Audi A6 C5 Avant. Experții AUTODOC recomandă:

Ambele telescoape ale amortizoarelor suspensiei frontale trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru telescopul de amortizor stânga și cel de dreapta a suspensiei frontale.
Vă rugăm să rețineți: toate lucrările la automobilul - Audi A6 C5 Avant - trebuie efectuate cu motorul oprit.

Efectuați înlocuirea în următoarea ordine:

Pasul 1

Deschideți capota.
Pasul 2

Folosiți o husă de protecție pentru a evita deteriorarea vopselei și a plasticului mașinii.
Pasul 3

Scoateți garnitura grilei de protecție a ștergătorului de parbriz.
Pasul 4

Ridicați și scoateți grila de protecție.
Pasul 5

Curățați elementele de fixare ale suportului superior al telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 6

Slăbiți elementele de fixare superioare ale suportului amortizorului. Utilizați o cheie tubulară №16. Folosiți o cheie cu clichet.
Pasul 7

Securizați roțile cu un opritor de roată.

Pasul 8

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 9

Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 10

Deșurubați bolțurile roților.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când deșurubați șuruburile de fixare. Audi A6 C5 Avant
Pasul 11

Scoateți roata.
Pasul 12

Curățați toate articulațiile brațului. Curățați elementul de fixare ce unește capul barei de direcție transversale la portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 13

Deșurubați elementele de fixare ale brațului de sus. Utilizați o cheie tubulară №16. Folosiți cheia hexagonală nr. H8. Folosiți o cheie cu clichet.
Pasul 14

Slăbiți elementul de fixare al arborelui de transmisie. Utilizați o cheie tubulară №27. Folosiți o cheie cu clichet.
Pasul 15

Scoateți șurubul de fixare.
Pasul 16

Curățați elementul de fixare inferior care unește suportul amortizorului la fuzetă. Curățați elementele de fixare ale bieletei antiruliu. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 17

Deșurubați elementul de fixare inferior care unește telescopul amortizorului de portfuzetă. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 18

Deșurubați elementul de fixare ce unește bieleta antiruliu de bara stabilizatoare. Utilizați o cheie în combinaţie fixă №16. Utilizați o cheie tubulară №16. Folosiți o cheie cu clichet.
Pasul 19

Scoateți șurubul de fixare.
Pasul 20

Demontați bara stabilizatoare.
Pasul 21

Curățați toate articulațiile brațului. Folosiți o perie de sârmă. Folosiți spray WD-40.

AUTODOC recomandă:
Înlocuirea: ansamblu telescop arc – Audi A6 C5 Avant. După aplicarea spray-ului, așteptați câteva minute.
Pasul 22

Deșurubați elementul de fixare care unește pârghia de comandă cu subcadrul. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți un port tarod.
Pasul 23

Scoateți șurubul de fixare. Folosiți o rangă.
Pasul 24

Decuplați brațul suspensiei.
Pasul 25

Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 26

Scoateți șurubul de fixare. Folosiți un punctator. Folosiți un ciocan.
Pasul 27

Scoateți brațele de control. Folosiți o daltă plată pentru metal. Folosiți un ciocan.
Pasul 28

Scoateți arborele de transmisie de la portfuzetă.
Pasul 29

Desprindeți partea de jos a ansamblului amortizor-arc. Folosiți o rangă.

Pasul 30

Deșurubați elementele de fixare de sus ale telescopului amortizorului.

AUTODOC recomandă:
Important! Țineți suportul amortizorului atunci când deșurubați șuruburile de fixare. Audi A6 C5 Avant
Pasul 31

Extrageți bara de sprijin amortizor.
Pasul 32

Montați bara de sprijin amortizor pe dispozitivul special pentru comprimarea arcurilor.

AUTODOC recomandă:
Rețineți că atunci când utilizați compresorul de arcuri, spirele arcului trebuie prinse în mod sigur, comprimându-l contemporan din partea opusă.Asigurați-vă că poziția arcului în interiorul suportului este corectă.Asigurați-vă că spirele arcurilor au intrat în mod ferm în manivelele de strângere.
Pasul 33

Curățați dispozitivul de fixare superior al suportului brațului suspensiei. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 34

Deșurubați elementul de fixare superior al rulmentului de sarcină amortizor. Utilizați o cheie tubulară №13. Folosiți o cheie cu clichet.
Pasul 35

Fjern den øvre holderen til fjærbeinet sammen med bærearmene.
Pasul 36

Comprimați arcul.

Pasul 37

Merk av på den øvre holderen til fjærbeinet og fjæren.
Pasul 38

Tratați tija telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 39

Deșurubați piulița tijei pistonului jambei suspensiei. Utilizați o cheie tubulară №18. Folosiți cheia hexagonală nr. H6. Folosiți o cheie cu clichet.
Pasul 40

Scoateți suportul superior al jambei suspensiei. Folosiți o rangă.
Pasul 41

Scoateți arcul.
Pasul 42

Îndepărtați capacul de praf și bara de protecție a amortizorului.

AUTODOC recomandă:
Înlocuirea: ansamblu telescop arc – Audi A6 C5 Avant. Verificați cu atenție suportul, burduful de protecție și limitatorul de șoc al amortizorului. Înlocuiți dacă este necesar.
Pasul 43

Extrageți bara de sprijin amortizor.
Pasul 44

Montați bara de sprijin amortizor pe dispozitivul special pentru comprimarea arcurilor.

Înlocuirea: ansamblu telescop arc – Audi A6 C5 Avant. Sfatul util de la experții AUTODOC:
Rețineți că atunci când utilizați compresorul de arcuri, spirele arcului trebuie prinse în mod sigur, comprimându-l contemporan din partea opusă.Asigurați-vă că poziția arcului în interiorul suportului este corectă.Asigurați-vă că spirele arcurilor au intrat în mod ferm în manivelele de strângere.
Pasul 45

Montați arcul pe amortizor.
Pasul 46

Comprimați arcul.
Pasul 47

Instalați scutul de protecție contra prafului și limitatorul de săgeată dinamică pe noul amortizor.
Pasul 48

Instalați suportul superior și rulmentul suportului.
Pasul 49

Strângeți șurubul tijei pistonului barei de sprijin amortizor. Utilizați o cheie tubulară №19. Folosiți cheia hexagonală nr. H6. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 60 Nm.

Înlocuirea: ansamblu telescop arc – Audi A6 C5 Avant. Experții AUTODOC recomandă:
Asigurați-vă că arcul este poziționat corect. Evitați poziționarea incorectă a acestuia.
Pasul 50

Decomprimați arcul.
Pasul 51

Tratați tija telescopului amortizorului. Folosiți unsoare de cupru.
Pasul 52

Monter den øvre holderen til fjærbeinet sammen med bærearmene.

Înlocuirea: ansamblu telescop arc – Audi A6 C5 Avant. Sfatul util de la experții AUTODOC:
Juster posisjonen til den øvre holderen til fjærbeinet og fjæren i henhold til merkene.
Pasul 53

Înșurubați elementul de fixare superior al barei de sprijin amortizor. Utilizați o cheie tubulară №13. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 20 Nm.
Pasul 54

Tratați elementele de fixare ale suportului telescopului amortizorului. Folosiți unsoare de cupru.
Pasul 55

Scoateți telescopul amortizorului în ansamblu.
Pasul 56

Curățați locurile de montare ale telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 57

Instalați bara de sprijin amortizor sub arcul roții.
Pasul 58

Securizați elementele de fixare superioare ale telescopului amortizorului. Nu îl strângeți. Utilizați o cheie tubulară №16. Folosiți o cheie cu clichet.

AUTODOC recomandă:
Audi A6 C5 Avant – Pentru evitarea leziunilor, țineți bara de suspensie atunci când înșurubați șuruburile de fixare.
Pasul 59

Curățați canelurile articulației planetare a arborelui de antrenare. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 60

Curățați locurile de montare ale telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 61

Instalați arborele de antrenare.
Pasul 62

Curățați elementele de fixare ale brațului de control. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 63

Instalați brațele de control.
Pasul 64

Instalați șurubul de fixare.
Pasul 65

Îndepărtați suportul de sub fuzetă.

AUTODOC recomandă:
Audi A6 C5 Avant – Nu coborâți brusc cricul de transmisie pentru a evita deteriorarea componentelor și a mecanismelor automobilului.
Pasul 66

Atașați partea de jos a ansamblului amortizor-arc.
Pasul 67

Instalați șurubul de fixare.
Pasul 68

Curățați locurile de montare și filetul brațului de suspensie. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 69

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 70

Cuplați brațul suspensiei.
Pasul 71

Instalați șurubul de fixare.
Pasul 72

Îndepărtați suportul de sub braț.

AUTODOC recomandă:
Înlocuirea: ansamblu telescop arc – Audi A6 C5 Avant. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 73

Înșurubați elementul de fixare ce unește brațul de control cu subcadrul. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 74

Montați bieleta antiruliu transversală.
Pasul 75

Instalați șurubul de fixare.
Pasul 76

Strângeți elementul de fixare al bieletei antiruliu. Utilizați o cheie în combinaţie fixă №16. Utilizați o cheie tubulară №16. Folosiți o cheie cu clichet.
Pasul 77

Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 78

Strângeți elementul de fixare ce unește bieleta antiruliu de bara stabilizatoare. Utilizați o cheie în combinaţie fixă №16. Utilizați o cheie tubulară №16. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 61 Nm.
Pasul 79

Strângeți elementul de fixare inferior al barei de sprijin amortizor. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 90 Nm.+90°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 80

Strângeți elementul de fixare care unește pârghia de comandă cu subcadrul. Utilizați o cheie în combinaţie fixă №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 70 Nm.+180°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 81

Strângeți elementele de fixare ale brațului de sus. Utilizați o cheie tubulară №16. Folosiți cheia hexagonală nr. H8. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 40 Nm.
Pasul 82

Îndepărtați suportul de sub fuzetă.

AUTODOC recomandă:
Audi A6 C5 Avant – Nu coborâți brusc cricul de transmisie pentru a evita deteriorarea componentelor și a mecanismelor automobilului.
Pasul 83

Instalați și strângeți bolțul arborelui de transmisie. Utilizați o cheie tubulară №27.
Pasul 84

Tratați elementele de fixare ale portfuzetei. Tratați elementele de fixare ale amortizorului telescopic. Tratați toate articulațiile bieletei antiruliu. Tratați toate articulațiile brațului. Folosiți unsoare de cupru.
Pasul 85

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 86

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

AUTODOC recomandă:
Înlocuirea: ansamblu telescop arc – Audi A6 C5 Avant. După aplicarea spray-ului, așteptați câteva minute.
Pasul 87

Montați roata.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când înșurubați șuruburile de fixare la automobil. Audi A6 C5 Avant
Pasul 88

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 89

Coborâți autovehiculul.
Pasul 90

Strângeți bolțul ce conectează arborele de transmisie la butucul roții. Utilizați o cheie tubulară №27. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 115 Nm.+180°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 91

Strângeți șuruburile roții, în mod încrucișat. Folosiți o cheie tubulară de impact pentru roată #17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 120 Nm.
Pasul 92

Scoateți cricul și opritoarele de roată.
Pasul 93

Strângeți elementele de fixare de sus ale telescopului amortizorului. Utilizați o cheie tubulară №16. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 75 Nm.
Pasul 94

Tratați elementele de fixare ale suportului telescopului amortizorului. Folosiți unsoare de cupru.
Pasul 95

Instalați și fixați grila de protecție a ștergătoarelor de parbriz.
Pasul 96

Instalați garnitura grilei de protecție.
Pasul 97

Îndepărtați husa de protecție.
Pasul 98

Închideți capota.

V-a fost util acest manual?

Vă rugăm să evaluați acest manual pe o scară de la 1 la 5. Dacă aveți întrebări, nu ezitați să ne întrebați.

Căutați anvelopele corespunzătoare?

Aflați ce dimensiuni ale anvelopelor și ale roților sunt compatibile cu modelul AUDI A6 C5 Avant (4B5)

Căutați anvelope

Cum să schimbați: amortizoare din spate la Audi A6 C5 Avant | Ghid de înlocuire

Descarcă gratuit
1.87 MB
Cum să schimbați: arc spiral din față la AUDI A6 Avant (4B5, C5) | Ghid de înlocuire

Descarcă gratuit
3.7 MB
Cum să schimbați: plăcuțe de frână din spate la Audi A6 C5 Avant | Ghid de înlocuire

Descarcă gratuit
1.49 MB
Cum să schimbați: plăcuțe de frână din față la Audi A6 C5 Avant | Ghid de înlocuire

Descarcă gratuit
1.76 MB
Cum să schimbați: discuri de frână din față la Audi A6 C5 Avant | Ghid de înlocuire

Descarcă gratuit
2.07 MB
Cum să schimbați: discuri de frână din spate la Audi A6 C5 Avant | Ghid de înlocuire

Descarcă gratuit
1.73 MB

Cum să schimbați: ansamblu telescop arc din față la Audi A6 4F2 | Ghid de înlocuire

Descarcă gratuit
4.01 MB
Cum să schimbați: amortizoare din spate la Audi A6 4F2 | Ghid de înlocuire

Descarcă gratuit
2.08 MB
Cum să schimbați: amortizoare din spate la AUDI A6 Sedan (4G2, 4GC, C7) | Ghid de înlocuire

Descarcă gratuit
2.03 MB
Cum să schimbați: amortizoare din spate la AUDI A6 Avant (4F5, C6) | Ghid de înlocuire

Descarcă gratuit
2.03 MB
Cum să schimbați: ansamblu telescop arc din față la AUDI A6 Avant (4F5, C6) | Ghid de înlocuire

Descarcă gratuit
3.73 MB
Cum să schimbați: amortizoare din spate la AUDI A6 Avant (4G5, 4GD, C7) | Ghid de înlocuire

Descarcă gratuit
2.03 MB

Profilul dvs. este asistentul dvs. personal.

Urmărește cheltuielile, ține jurnalul de bord, programul înlocuirilor, salvează notele și documentele

Instalați aplicația AUTODOC CLUB!

Gestionarul dumneavoastră personal de cheltuieli pentru automobilul dumneavoastră, sfaturi utile de mentenanță, note de reamintire despre programările viitoare și intervalele de întreținere, instrucțiunile de reparație de sine stătătoare — toate acestea pe telefonul dumneavoastră.

Scanați

Pentru a descărca aplicația:

- scanați codul QR
- descărcați din App Store
- descărcați din Google Play

Cum să economisești banii atunci când cumperi piese auto

813 vizualizări

Publicat la: 03/02/2022
Cum să construiești un pulverizator de spumă cu propriile mâini | Sfaturi utile de la AUTODOC

4K vizualizări

Publicat la: 23/06/2022
De ce scârțâie frânele? | Sfaturi utile de la AUTODOC

41K vizualizări

Publicat la: 19/01/2021
5 greșeli frecvente de spălăre a automobilelor | Sfaturi utile de la AUTODOC

12K vizualizări

Publicat la: 23/09/2021
