Important!

Această procedură de înlocuire poate fi utilizată pentru:
AUDI A4 Sedan (8K2, B8) 2.0 TFSI quattro, AUDI A4 Sedan (8K2, B8) 1.8 TFSI, AUDI A4 Sedan (8K2, B8) 1.8 TFSI quattro, AUDI A4 Sedan (8K2, B8) 3.0 TFSI quattro, AUDI A4 Sedan (8K2, B8) 2.0 TDI, AUDI A4 Sedan (8K2, B8) 2.0 TDI quattro, AUDI A4 Sedan (8K2, B8) 3.0 TDI quattro, AUDI A4 Sedan (8K2, B8) 3.0 TDI, AUDI A4 Sedan (8K2, B8) 1.8 TFSI, AUDI A4 Sedan (8K2, B8) 3.2 FSI quattro, AUDI A4 Sedan (8K2, B8) 2.0 TDI, AUDI A4 Sedan (8K2, B8) 2.7 TDI, AUDI A4 Sedan (8K2, B8) 3.0 TDI quattro, AUDI A4 Sedan (8K2, B8) 2.0 TDI, AUDI A4 Sedan (8K2, B8) 2.7 TDI, AUDI A4 Sedan (8K2, B8) 1.8 TFSI, AUDI A4 Sedan (8K2, B8) 2.0 TDI, AUDI A4 Sedan (8K2, B8) 2.0 TDI quattro, AUDI A4 Sedan (8K2, B8) 2.0 TDI, AUDI A4 Sedan (8K2, B8) 2.0 TFSI, AUDI A4 Sedan (8K2, B8) 2.0 TFSI, AUDI A4 Sedan (8K2, B8) 2.0 TFSI quattro, AUDI A4 Sedan (8K2, B8) 1.8 TFSI quattro, AUDI A4 Sedan (8K2, B8) S4 quattro, AUDI A4 Sedan (8K2, B8) 2.0 TDI, AUDI A4 Sedan (8K2, B8) 3.0 TDI quattro, AUDI A4 Sedan (8K2, B8) 3.2 FSI, AUDI A4 Sedan (8K2, B8) 2.0 TDI quattro, AUDI A4 Sedan (8K2, B8) 2.0 TFSI flexible fuel quattro, AUDI A4 Sedan (8K2, B8) 2.0 TFSI quattro, AUDI A4 Sedan (8K2, B8) 2.0 TFSI quattro, AUDI A4 Sedan (8K2, B8) 2.0 TFSI, AUDI A4 Sedan (8K2, B8) 2.0 TFSI, AUDI A4 Sedan (8K2, B8) 2.0 TDI, AUDI A4 Sedan (8K2, B8) 2.0 TDI quattro, AUDI A4 Sedan (8K2, B8) 2.0 TDI, AUDI A4 Sedan (8K2, B8) 2.0 TDI quattro … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

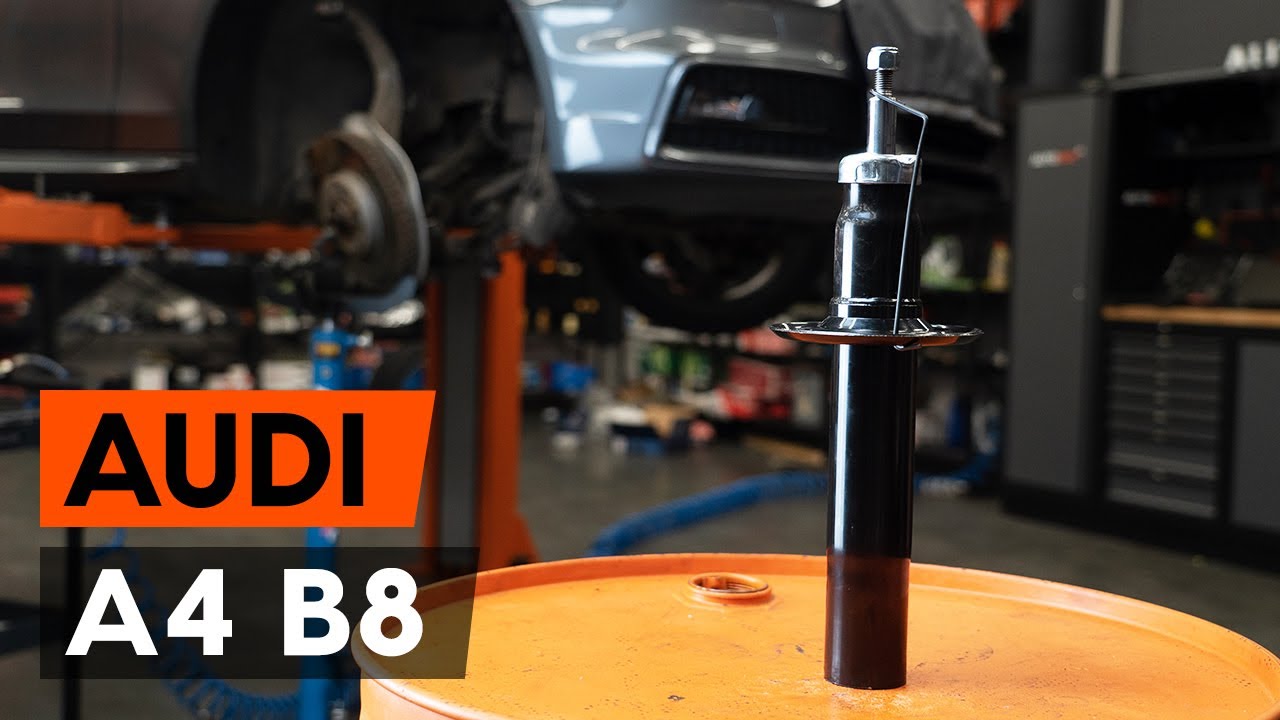

Cum se înlocuiește telescopul amortizorului față Audi A4 B8 Sedan [TUTORIAL AUTODOC]

Cum să schimbați: ansamblu telescop arc din față la Audi A4 B8 | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Amortizor pentru A4 Sedan (8K2, B8) și alte modele AUDI

Produse alternative:

amortizor

Înlocuirea: ansamblu telescop arc – Audi A4 B8. Sculele de care veți avea nevoie:

                      Perie de sârmă

                      Perie curăţitoare din nylon

                      Spray WD-40

                      Spray curățare frâne

                      Vaselina pe bază de cupru

                      Cheie combinată №16

                      Cheie combinată №18

                      Cheie combinată №21

                      Capăt cheie tubulară nr.13

                      Capăt cheie tubulară nr.16

                      Capăt cheie tubulară nr.18

                      Capăt cheie tubulară nr.21

                      Bit HEX nr. H6.

                      Bit HEX nr. H18.

                      Cheie tubulară pentru amortizor

                      Chei tubulare de impact pentru prezoanele roților №17

                      Cheie cu clichet

                      Cheie dinamometrică

                      Cheie port tarod

                      Ciocan

                      Poanson

                      Șurubelniță Dreaptă

                      Menghină

                      Rangă metalică

                      Presă hidraulică pentru arcuri

                      Cric hidraulic cutie de viteze

                      Huse de protecție aripi / frontală

                      Pană blocare roată

Cumpărați instrumente

Înlocuirea: ansamblu telescop arc – Audi A4 B8. Experții AUTODOC recomandă:

Ambele telescoape ale amortizoarelor suspensiei frontale trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru telescopul de amortizor stânga și cel de dreapta a suspensiei frontale.
Vă rugăm să rețineți: toate lucrările la automobilul - Audi A4 B8 - trebuie efectuate cu motorul oprit.

Înlocuiți în următoarea ordine:

Pasul 1

Deschideți capota motorului.
Pasul 2

Folosiți o husă de protecție pentru a evita deteriorarea vopselei și a plasticului mașinii.
Pasul 3

Scoateți clemele de la grila de plastic.
Pasul 4

Ridicați și scoateți grila de protecție.
Pasul 5

Curățați elementele de fixare ale suportului superior al telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 6

Slăbiți elementul de fixare superior al suportului telescopului amortizor. Utilizați o cheie tubulară №16. Folosiți o cheie cu clichet.
Pasul 7

Securizați roțile cu un opritor de roată.
Pasul 8

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 9

Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 10

Deșurubați bolțurile roților.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când deșurubați șuruburile de fixare. Audi A4 B8
Pasul 11

Scoateți roata.
Pasul 12

Curățați toate articulațiile brațului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 13

Deșurubați elementele de fixare ale pârghiei de control superioare (2 bucăți). Utilizați o cheie în combinaţie fixă №16. Utilizați o cheie tubulară №16. Folosiți o cheie cu clichet.
Pasul 14

Curățați elementele de fixare ale bieletei antiruliu. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 15

Desfaceți piulița ce unește bieleta antiruliu la furca amortizorului. Utilizați o cheie în combinaţie fixă №16.
Pasul 16

Curățați elementele de fixare ale bieletei antiruliu. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 17

Deșurubați elementele de fixare ce unesc bieleta antiruliu de bara stabilizatore. Utilizați o cheie în combinaţie fixă №16 (2 bucăți).
Pasul 18

Îndepărtați tija de stabilizare transversală.
Pasul 19

Curățați elementele de fixare ale telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 20

Deșurubați elementul de fixare ce unește ansamblu amortizor la furca amortizorului. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 21

Scoateți șurubul de fixare.
Pasul 22

Curățați elementul de fixare al butucului roții. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 23

Deșurubați suportul de fixare al butucului roții. Folosiți cheia hexagonală nr. H18. Folosiți un port tarod.

Pasul 24

Deșurubați șurubul de fixare ce unește furca amortizorului cu brațul de suspensie inferior. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 25

Deconectați cablajul senzorului ABS. Folosiți o rangă.
Pasul 26

Curățați conectorul senzorului ABS. Utilizați o perie curăţitoare din nylon. Folosiți spray WD-40.
Pasul 27

Desprindeți conectorul senzorului ABS.
Pasul 28

Scoateți șurubul de fixare. Folosiți un punctator. Folosiți un ciocan.
Pasul 29

Desprindeți brațul de control superior de la portfuzetă. Folosiți o rangă.
Pasul 30

Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 31

Desprindeți furtunul de frână. Folosiți o rangă.
Pasul 32

Curățați elementele de fixare ale etrierului de frână. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 33

Deșurubați fixarea etrierului de frână. Utilizați o cheie tubulară №13. Folosiți o cheie cu clichet.
Pasul 34

Desfaceți plăcuțele de frână. Folosiți o rangă.
Pasul 35

Desfaceți arcul de fixare al etrierului de frână. Folosiți o rangă. Folosiți o șurubelniță dreaptă.
Pasul 36

Scoateți etrierul de frână.

Înlocuirea: ansamblu telescop arc – Audi A4 B8. AUTODOC recomandă:
Folosiți un fir pentru a lega etrierul de suspensie sau caroserie, fără a-l deconecta de la furtun, în scopul de a evita depresurizarea sistemului.Asigurați-vă vă etrierul nu se anină de furtunul de frână.Nu apăsați pedala de frână după îndepărtarea etrierului de frână. În caz contrar, pistonul ar putea ieși din cilindrul de frână, provocând scurgerea lichidului de frână și depresurizarea sistemului.Verificați suportul etrierului de frână, bolțurile de ghidare ale etrierului și burdufurile acestuia. Curățați-le. Înlocuiți-le dacă este nevoie.
Pasul 37

Curățați elementul de fixare ce unește capul barei de direcție transversale la portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 38

Deșurubați piulița de fixare a capătului la fuzetă. Utilizați o cheie în combinaţie fixă №21.
Pasul 39

Deconectați capul barei de direcție de la fuzetă.
Pasul 40

Scoateți șurubul de fixare.

Pasul 41

Scoateți elementul de fixare ce unește telescopul amortizorului cu brațul de control.
Pasul 42

Deșurubați elementul de fixare superior al rulmentului de sarcină amortizor.

Înlocuirea: ansamblu telescop arc – Audi A4 B8. Sfatul util:
Pentru a evita accidentările, susțineți telescopul amortizorului în timp ce desfaceți boțurile de fixare.
Pasul 43

Extrageți bara de sprijin amortizor.
Pasul 44

Strângeți tija suspensiei asamblată cu basculele într-o menghină.
Pasul 45

Curățați elementele de fixare ale telescopului amortizorului. Utilizați o perie curăţitoare din nylon. Folosiți spray WD-40.
Pasul 46

Desfaceți elementul de fixare ce unește ansamblu amortizor la furca amortizorului. Folosiți o cheie tubulară specială pentru demontarea amortizorului. Folosiți o cheie cu clichet.
Pasul 47

Desfaceți furca amortizorului de la ansamblul amortizor.
Pasul 48

Montați bara de sprijin amortizor pe dispozitivul special pentru comprimarea arcurilor.

Înlocuirea: ansamblu telescop arc – Audi A4 B8. Experții AUTODOC recomandă:
Rețineți că atunci când utilizați compresorul de arcuri, spirele arcului trebuie prinse în mod sigur, comprimându-l contemporan din partea opusă.Asigurați-vă că poziția arcului în interiorul suportului este corectă.Asigurați-vă că spirele arcurilor au intrat în mod ferm în manivelele de strângere.
Pasul 49

Comprimați arcul.
Pasul 50

Tratați tija telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 51

Deșurubați piulița tijei suportului de amortizare. Utilizați o cheie tubulară №18. Folosiți cheia hexagonală nr. H6. Folosiți o cheie cu clichet.
Pasul 52

Slăbiți arcul elicoidal.
Pasul 53

Îndepărtați suportul superior al barei de sprijin.
Pasul 54

Îndepărtați arcul.
Pasul 55

Îndepărtați capacul de praf și bara de protecție a amortizorului.

Înlocuirea: ansamblu telescop arc – Audi A4 B8. Sfatul util de la AUTODOC:
Examinați cu atenție burduful, tamponul și bara de sprijin amortizor. Înlocuiți aceste componente în caz de necesitate.
Pasul 56

Demontați vechiul amortizor de la presa hidraulică pentru arcuri.

Înlocuirea: ansamblu telescop arc – Audi A4 B8. Profesioniștii recomandă:
Înainte de instalare, amortizorul trebuie pompat manual de 3-5 ori.
Pasul 57

Instalați noul amortizor pe presa hidraulică pentru arcuri.
Pasul 58

Instalați scutul de protecție contra prafului și limitatorul de săgeată dinamică pe noul amortizor.
Pasul 59

Montați arcul pe amortizor.
Pasul 60

Instalați suportul superior și rulmentul suportului.
Pasul 61

Comprimați arcul.
Pasul 62

Strângeți șurubul tijei pistonului barei de sprijin amortizor. Utilizați o cheie tubulară №18. Folosiți cheia hexagonală nr. H6. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 50 Nm.

Înlocuirea: ansamblu telescop arc – Audi A4 B8. Sfatul util de la experții AUTODOC:
Asigurați-vă că arcul este poziționat corect. Evitați poziționarea incorectă a acestuia.
Pasul 63

Tratați tija telescopului amortizorului. Folosiți unsoare de cupru.
Pasul 64

Decomprimați arcul.
Pasul 65

Scoateți telescopul amortizorului în ansamblu.

Pasul 66

Curățați locurile de montare ale furcii amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 67

Atașați furca amortizorului la ansamblul amortizor.
Pasul 68

Tratați locurile de montare ale ansamblului amortizor-arc. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 69

Eliberați menghina și demontați jamba de suspensie asamblat cu basculele.

Pasul 70

Instalați bara de sprijin amortizor sub arcul roții.
Pasul 71

Înșurubați elementul de fixare superior al rulmentului de sarcină amortizor. Nu îl strângeți.

AUTODOC recomandă:
Important! Țineți bara de suspensie atunci când înșurubați șuruburile de fixare. Audi A4 B8
Pasul 72

Curățați locurile de montare ale capului de bară. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 73

Conectați capul barei de direcție la fuzetă.
Pasul 74

Curățați locurile de montare și filetul brațului de suspensie. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 75

Instalați șurubul de fixare.
Pasul 76

Înșurubați elementul de fixare care conectează furculița tijei de suspensie la bascula inferioară. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 77

Îndepărtați suportul de sub fuzetă.

AUTODOC recomandă:
Înlocuirea: ansamblu telescop arc – Audi A4 B8. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 78

Atașați brațul de control superior la portfuzetă.
Pasul 79

Instalați șurubul de fixare.
Pasul 80

Înșurubați elementele de fixare (2 unități) ale basculei inferioare. Utilizați o cheie în combinaţie fixă №16. Utilizați o cheie tubulară №16. Folosiți o cheie cu clichet.
Pasul 81

Înșurubați elementul de fixare ce unește capul barei la portfuzetă. Utilizați o cheie în combinaţie fixă №21.
Pasul 82

Atașați furtunul de frână.
Pasul 83

Conectați cablajul senzorului ABS.
Pasul 84

Atașați conectorul senzorului ABS.
Pasul 85

Montați etrierul de frână și fixați-l. Utilizați o cheie tubulară №13. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 30 Nm.
Pasul 86

Montați arcul de fixare a etrierului de frână.
Pasul 87

Instalați șurubul de fixare.
Pasul 88

Înșurubați elementele de fixare care conectează jamba de suspensiei la furca suportului amortizorului. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 89

Curățați locurile de montare ale bieletei antiruliu. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 90

Montați bieleta antiruliu transversală.
Pasul 91

Strângeți elementul de fixare al bieletei antiruliu. Utilizați o cheie în combinaţie fixă №16 (2 bucăți).
Pasul 92

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 93

Strângeți elementul de fixare ce unește bieleta antiruliu cu furca amortizorului. Utilizați o cheie în combinaţie fixă №16. Utilizați o cheie tubulară №16. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 40 Nm.+90°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 94

Strângeți elementul de fixare ce unește bieleta antiruliu de bara stabilizatoare. Utilizați o cheie tubulară №16. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 40 Nm.+90°

Înlocuirea: ansamblu telescop arc – Audi A4 B8. AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 95

Strângeți șurubul de fixare ce unește furca amortizorului la brațul de suspensie inferior. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 90 Nm.+90°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 96

Strângeți șurubul de fixare ce unește ansamblul amortizor cu furca amortizorului. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 40 Nm.+180°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 97

Îndepărtați suportul de sub braț.

AUTODOC recomandă:
Audi A4 B8 – Nu coborâți brusc cricul de transmisie pentru a evita deteriorarea componentelor și a mecanismelor automobilului.
Pasul 98

Strângeți piulița de fixare ce unește capul barei de direcție transversale la portfuzetă. Utilizați o cheie tubulară №21. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 100 Nm.
Pasul 99

Strângeți elementele de fixare ale pârghiei de control superioare (2 bucăți). Utilizați o cheie în combinaţie fixă №16. Utilizați o cheie tubulară №16. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 40 Nm.
Pasul 100

Strângeți fixarea butucului. Folosiți cheia hexagonală nr. H18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 200 Nm.
Pasul 101

Tratați elementele de fixare ale amortizorului telescopic. Tratați toate articulațiile brațului. Folosiți unsoare de cupru.
Pasul 102

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 103

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

Înlocuirea: ansamblu telescop arc – Audi A4 B8. Experții AUTODOC recomandă:
După aplicarea spray-ului așteptați câteva minute.
Pasul 104

Montați roata.

AUTODOC recomandă:
Important! Țineți roata atunci când înșurubați șuruburile de fixare. Audi A4 B8
Pasul 105

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 106

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 120 Nm.
Pasul 107

Scoateți cricul și opritoarele de roată.
Pasul 108

Înșurubați elementul de fixare superior al barei de sprijin amortizor. Utilizați o cheie tubulară №16. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 40 Nm.+90°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 109

Tratați elementele de fixare ale suportului telescopului amortizorului. Folosiți unsoare de cupru.
Pasul 110

Instalați și fixați grila de protecție a ștergătoarelor de parbriz.
Pasul 111

Instalați elementele de fixare ale grilei de protecție din plastic a ștergătorului.
Pasul 112

Îndepărtați husa de protecție.
Pasul 113

Închideți capota.

V-a fost util acest manual?

Vă rugăm să evaluați acest manual pe o scară de la 1 la 5. Dacă aveți întrebări, nu ezitați să ne întrebați.

Aveți nevooie de anvelope noi?

Aflați ce dimensiuni ale anvelopei și roții sunt compatibile cu modelul AUDI A4 B8 Sedan (8K2)

Căutați anvelope

Cum să schimbați: arc spiral din față la Audi A4 B8 | Ghid de înlocuire

Descarcă gratuit
5.41 MB
Cum să schimbați: amortizoare din spate la Audi A4 B8 | Ghid de înlocuire

Descarcă gratuit
2.56 MB
Cum să schimbați: plăcuțe de frână din spate la Audi A4 B8 | Ghid de înlocuire

Descarcă gratuit
1.81 MB
Cum să schimbați: plăcuțe de frână din față la Audi A4 B8 | Ghid de înlocuire

Descarcă gratuit
1.79 MB
Cum să schimbați: discuri de frână din spate la Audi A4 B8 | Ghid de înlocuire

Descarcă gratuit
2.31 MB
Cum să schimbați: discuri de frână din față la Audi A4 B8 | Ghid de înlocuire

Descarcă gratuit
2.29 MB

Cum să schimbați: amortizoare din spate la AUDI A4 Avant (8K5, B8) | Ghid de înlocuire

Descarcă gratuit
2.52 MB
Cum să schimbați: ansamblu telescop arc din față la AUDI A4 B8 Avant (8K5) | Ghid de înlocuire

Descarcă gratuit
5.69 MB
Cum să schimbați: amortizoare din spate la Audi A4 B8 | Ghid de înlocuire

Descarcă gratuit
2.56 MB
Cum să schimbați: amortizoare din spate la Audi A4 B7 Avant | Ghid de înlocuire

Descarcă gratuit
2.08 MB
Cum să schimbați: ansamblu telescop arc din față la Audi A4 B7 Avant | Ghid de înlocuire

Descarcă gratuit
3.39 MB
Cum să schimbați: amortizoare din spate la Audi A4 B6 | Ghid de înlocuire

Descarcă gratuit
2.06 MB

Deblocați-vă asistentul de mentenanță auto!

Monitorizați cheltuielile, gestionați jurnalul de service auto, programați înlocuirile și multe altele.

5 sfaturi utile despre automobile pentru o zi de iarnă | Sfaturile utile de la AUTODOC

1K vizualizări

Publicat la: 05/02/2024
5 scule care simplifică incredibil reparațiile automobilelor | Sfaturile utile de la AUTODOC

2K vizualizări

Publicat la: 25/01/2024
Ce trebuie de făcut dacă s-a aprins lampa de control ABS | Sfaturi utile de la AUTODOC

76K vizualizări

Publicat la: 11/03/2021
5 cauze ale defectării turbocompresorului | Sfaturile utile de la AUTODOC

1K vizualizări

Publicat la: 04/04/2024
