Important!

Această procedură de înlocuire poate fi utilizată pentru:
VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) VR6 3.2 4motion, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TSI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TSI 4motion, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TDI 4motion, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 BiTDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 BiTDI 4motion, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TSI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) VR6 3.2, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TDI 4motion, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 BiFuel, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 1.9 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.5 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.5 TDI, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) VR6 3.2, VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 1.9 TDI … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

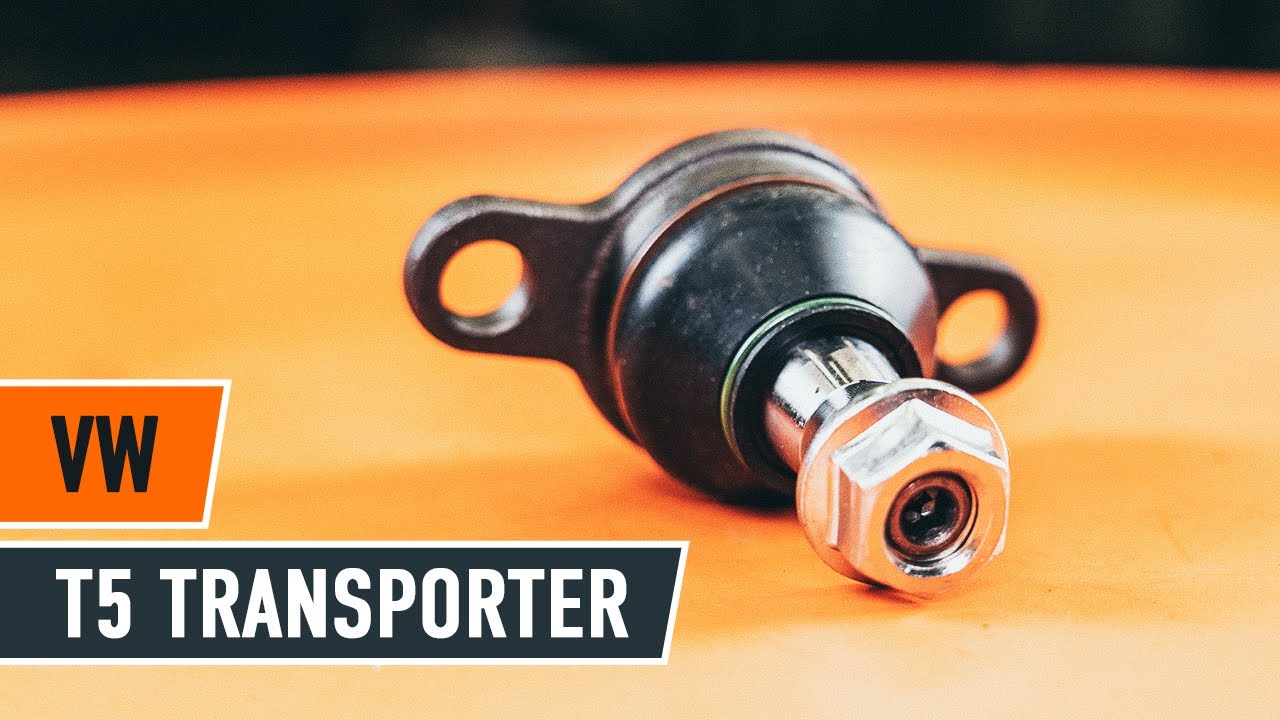

Cum se înlocuiește pivot roata din față pe VW T5 TRANSPORTER Van [TUTORIAL AUTODOC]

Cum să schimbați: pivot roata din față la VW T5 Transporter | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Pivot Roata pentru Transporter V Van (7HA, 7HH, 7EA, 7EH) și alte modele VW

Articulatie sarcina / ghidare

Placuta de asigurare, articulatie de sarcina / ghidare

        Articulatie sarcina / ghidare pentru VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 1.9 TDI motor diesel (84 CP)

        Articulatie sarcina / ghidare pentru VW Transporter V Van (7HA, 7HH, 7EA, 7EH) VR6 3.2 benzina (235 CP)

        Articulatie sarcina / ghidare pentru VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TSI benzina (150 CP)

        Articulatie sarcina / ghidare pentru VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TDI motor diesel (102 CP)

        Articulatie sarcina / ghidare pentru VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 1.9 TDI motor diesel (85 CP)

        Articulatie sarcina / ghidare pentru VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TSI benzina (204 CP)

        Articulatie sarcina / ghidare pentru VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.5 TDI 4motion motor diesel (130 CP)

        Articulatie sarcina / ghidare pentru VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 BiFuel Benzina/Gaz metan (GNC) (115 CP)

        Articulatie sarcina / ghidare pentru VW Transporter V Van (7HA, 7HH, 7EA, 7EH) 2.0 TDI motor diesel (140 CP)

Înlocuirea: pivot roata – VW T5 Transporter. Sculele de care veți avea nevoie:

                        Perie de sârmă

                        Spray WD-40

                        Spray curățare frâne

                        Vaselina pe bază de cupru

                        Cheie dinamometrică

                        Cheie combinată №21

                        Capăt cheie tubulară nr.19

                        Capăt cheie tubulară nr.21

                        XZN Bit nr. 14

                        Chei tubulare de impact pentru prezoanele roților №19

                        Cheie cu clichet

                        Rangă metalică

                        Extractor articulații sferice

                        Cric hidraulic cutie de viteze

                        Pană blocare roată

Cumpărați instrumente

Înlocuirea: pivot roata – VW T5 Transporter. Sfatul util de la experții AUTODOC:

Procedura de înlocuire este identică pentru articulațiile sferice din dreapta și stânga.
Toate lucrările trebuiesc făcute cu motorul oprit.

Înlocuirea: pivot roata – VW T5 Transporter. Efectuați următorii pași:

Pasul 1

Securizați roțile cu un opritor de roată.

Pasul 2

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #19.
Pasul 3

Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 4

Deșurubați bolțurile roților.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când deșurubați șuruburile de fixare. VW T5 Transporter
Pasul 5

Scoateți roata.
Pasul 6

Curățați toate articulațiile brațului. Folosiți o perie de sârmă. Folosiți spray WD-40.

AUTODOC recomandă:
Înlocuirea: pivot roata – VW T5 Transporter. După aplicarea spray-ului, așteptați câteva minute.Purtați ochelari de protecție.Purtați o mască de gaze.
Pasul 7

Deșurubați suportul care fixează articulația sferică pe fuzetă. Folosiți un bit XZN nr.14. Folosiți o cheie cu clichet.
Pasul 8

Deșurubați elementul de fixare ce conectează rotula suspensiei la brațul de control al suspensiei. Utilizați o cheie tubulară №21. Folosiți o cheie cu clichet.
Pasul 9

Deșurubați elementul de fixare anterior al brațului. Utilizați o cheie în combinaţie fixă №21.
Pasul 10

Deșurubați elementul de fixare din spate, ce conectează brațul de control la subcadru. Utilizați o cheie în combinaţie fixă №21.
Pasul 11

Decuplați suportul sferic de la fuzetă. Folosiți o rangă.
Pasul 12

Scoateți articulația sferică. Folosiți un extractor pentru articulații sferice.
Pasul 13

Curățați locul de montare al articulației sferice. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 14

Instalați o articulație sferică nouă.

Înlocuirea: pivot roata – VW T5 Transporter. Sfatul util de la AUTODOC:
Nu deteriorați husa suportului sferic.
Pasul 15

Conectați articulația sferică la fuzetă.
Pasul 16

Înșurubați elementul de fixare ce unește articulația sferică de portfuzetă. Utilizați o cheie tubulară №19. Folosiți o cheie cu clichet.
Pasul 17

Înșurubați elementul de fixare care unește articulația sferică la brațul de comandă. Utilizați o cheie tubulară №21. Folosiți o cheie cu clichet.
Pasul 18

Proptiți brațul. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 19

Înșurubați elementul de fixare ce unește brațul de control cu subcadrul. Utilizați o cheie în combinaţie fixă №21.
Pasul 20

Înșurubați elementul de fixare din spate, care unește brațul de control la subcadru. Utilizați o cheie în combinaţie fixă №21.
Pasul 21

Strângeți elementul de fixare față ce unește brațul de control cu subcadrul. Utilizați o cheie în combinaţie fixă №21. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 110 Nm.+120°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 22

Strângeți elementul de fixare spate al brațului cu subcadrul caroseriei. Utilizați o cheie în combinaţie fixă №21. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 110 Nm.+120°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 23

Strângeți elementul de fixare care unește articulație sferică la fuzetă. Utilizați o cheie tubulară №19. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 90 Nm.+45°

Înlocuirea: pivot roata – VW T5 Transporter. Sfatul util:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 24

Îndepărtați suportul de sub braț.

AUTODOC recomandă:
Înlocuirea: pivot roata – VW T5 Transporter. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 25

Strângeți elementele de fixare care unesc articulația sferică cu pârghia de comandă. Utilizați o cheie tubulară №21. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 60 Nm.+90°

AUTODOC recomandă:
Important! Asigurați-vă că utilizați elemente de fixare noi.
Pasul 26

Tratați toate articulațiile brațului. Folosiți unsoare de cupru.
Pasul 27

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 28

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

AUTODOC recomandă:
Înlocuirea: pivot roata – VW T5 Transporter. După aplicarea spray-ului, așteptați câteva minute.
Pasul 29

Montați roata.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când înșurubați șuruburile de fixare la automobil. VW T5 Transporter
Pasul 30

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #19.
Pasul 31

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #19. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 180 Nm.
Pasul 32

Scoateți cricul și opritoarele de roată.
