Când să înlocuiți Curea transmisie cu caneluri la automobilul dvs.OPEL ZAFIRA
Intervalul de înlocuire recomandat pentru categoria piesei Curea transmisie cu caneluri : 6 year / 150000 km
Important!
Această procedură de înlocuire poate fi utilizată pentru:
OPEL ZAFIRA B (A05) 1.8 (M75), OPEL ZAFIRA B (A05) 1.6 (M75) Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

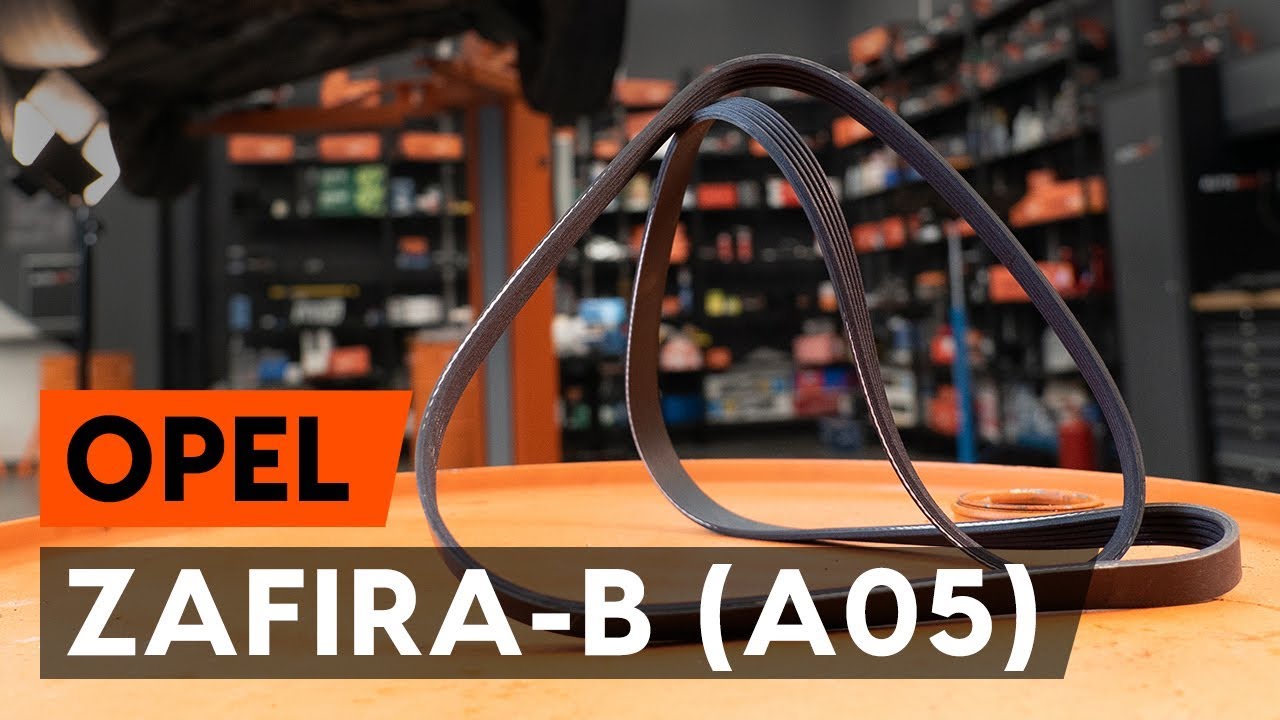

Cum se înlocuiește curea caneluri pe OPEL ZAFIRA-B 2 (A05) [TUTORIAL AUTODOC]

Cum să schimbați: curea caneluri la Opel Zafira B A05 | Ghid de înlocuire
Toate piesele pe care trebuie să le înlocuiți – Curea transmisie cu caneluri pentru ZAFIRA B (A05) și alte modele OPEL
Cum să schimbați Curea transmisie cu caneluri la Opel Zafira B 1.9 CDTI (M75) - instrucțiuni pas cu pas pentru reparația simplă a automobilului
Curea transmisie cu caneluri
Cum să schimbați Set curea transmisie cu caneluri la Opel Zafira B 1.9 CDTI (M75) - instrucțiuni pas cu pas pentru reparația simplă a automobilului
Set curea transmisie cu caneluri
Cum să schimbați Pompa apa + Set curea transmisie cu caneluri la Opel Zafira B 1.9 CDTI (M75) - instrucțiuni pas cu pas pentru reparația simplă a automobilului
Pompa apa + Set curea transmisie cu caneluri
Scule
Înlocuirea: curea caneluri – Opel Zafira B A05. Sculele de care veți avea nevoie:
Cheie combinată №19
Șurubelnițe Torx T25
Huse de protecție aripi / frontală
Pană blocare roată
Înlocuirea: curea caneluri – Opel Zafira B A05. Sfatul util:
  • Toate lucrările trebuiesc făcute cu motorul oprit.
Înlocuiți în următoarea ordine:
  1. Pasul 1
    Cum schimb Curea transmisie cu caneluri la Opel Zafira B 2005 - manualele în format PDF și video gratuite
    Deschideți capota.
  2. Pasul 2
    Cum să mentenanța Curea transmisie cu caneluri OPEL ZAFIRA B (A05) 1.9 CDTI (M75) 2006 – manualele pas cu pas și ghidurile video
    Folosiți o husă de protecție pentru a evita deteriorarea vopselei și a plasticului mașinii.
  3. Pasul 3
    Schimbare Curea transmisie cu caneluri Opel Zafira B 1.8 (M75) 2007: manualele de atelier gratuite
    Securizați roțile cu un opritor de roată.
  4. Pasul 4
    Schimbați Curea transmisie cu caneluri la OPEL ZAFIRA B (A05) 1.6 (M75) 2008 de unul singur
    Ridicați mașina cu un cric sau așezați-o deasupra unui canal de inspecție.
  5. Pasul 5
    Cum să demontați OPEL ZAFIRA 1.6 CNG (M75) 2009 Curea transmisie cu caneluri - instrucțiunile online ușoare de urmărit
    Deșurubați și scoateți elementele de fixare ale carenajului roților. Folosiți Torx T25.
  6. Pasul 6
    Cum să mentenanța Curea transmisie cu caneluri la OPEL ZAFIRA B (A05) 2010: descărcați manualele în format PDF și instrucțiunile video
    Demontați carenajul roții.
  7. Pasul 7
    Cât de greu este să o faceți singur: înlocuirea Curea transmisie cu caneluri la Opel Zafira B 1.9 CDTI (M75) 2011 - descărcați ghidul ilustrat
    Scoateți deoparte rola de tensionare a curelei de transmisie Poli-V. Utilizați o cheie în combinaţie fixă №19.
  8. Pasul 8
    Manualul de schimb Curea transmisie cu caneluri OPEL ZAFIRA 2012 - pas cu pas
    Scoateți cureaua de transmisie Poli-V.
    Înlocuirea: curea caneluri – Opel Zafira B A05. Experții AUTODOC recomandă:
    Verificați starea rolei de tensionare și a rolei de ghidare. Înlocuiți-le dacă este cazul.
  9. Pasul 9
    Cât durează înlocuirea: Curea transmisie cu caneluri la Opel Zafira B 2013 - manualul informativ în format PDF
    Aduceți rola de tensionare în poziția sa inițială.
  10. Pasul 10
    schimb Curea transmisie cu caneluri OPEL ZAFIRA 1.7 CDTI (M75): ghidurile online și tutorialele video
    Instalați cureaua de transmisie Poli-V.
    Înlocuirea: curea caneluri – Opel Zafira B A05. Sfatul util:
    Asigurați-vă că cureaua Poli-V vine bine pe toate rolele.
  11. Pasul 11
    Schimbare Curea transmisie cu caneluri la Opel Zafira B 2015 1.9 CDTI (M75) de unul singur
    Scoateți deoparte rola de tensionare a curelei de transmisie Poli-V. Utilizați o cheie în combinaţie fixă №19.
  12. Pasul 12
    Manualul de atelier pentru substituir Curea transmisie cu caneluri ZAFIRA B (A05) 1.6 CNG (M75) 2005
    Potriviți cureaua poli-V pe scripetele întinzătorului.
