Important!

Această procedură de înlocuire poate fi utilizată pentru:
FORD Focus II Sedan (DB_, FCH, DH) 1.4, FORD Focus II Sedan (DB_, FCH, DH) 1.6, FORD Focus II Sedan (DB_, FCH, DH) 1.6 Ti … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

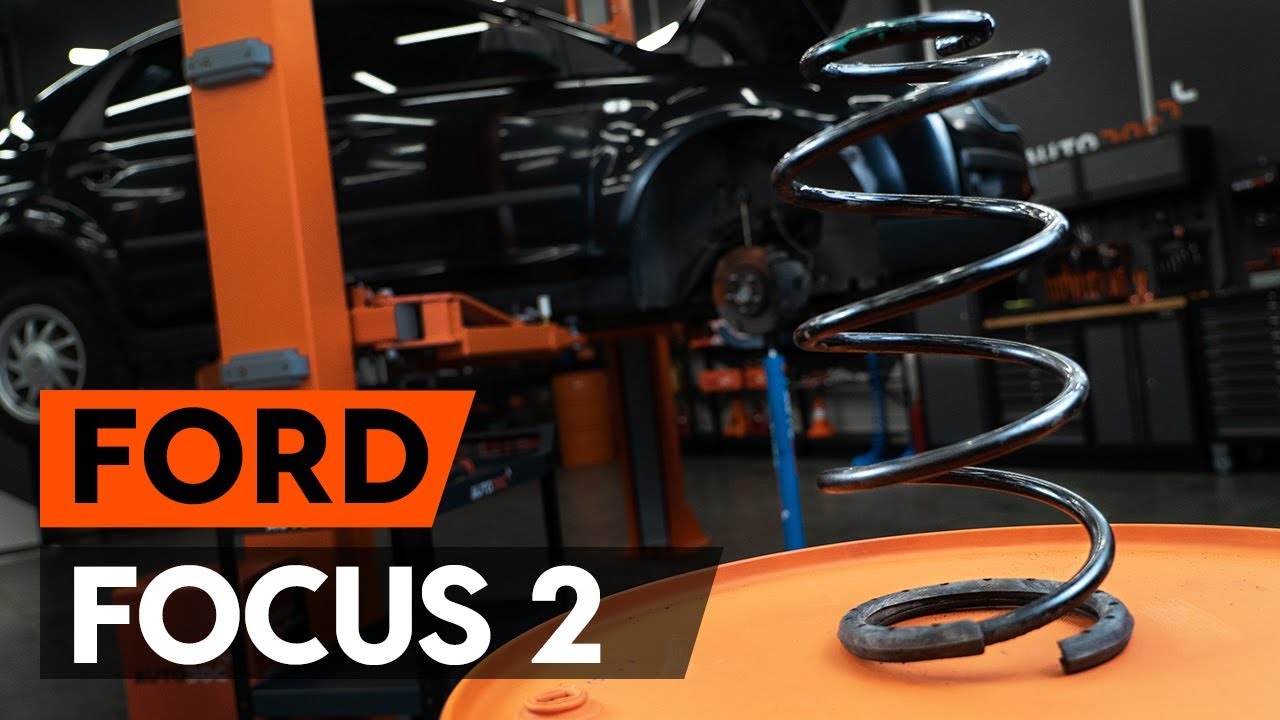

Cum se înlocuiește arc de suspensie din față pe FORD FOCUS 2 (DA) [TUTORIAL AUTODOC]

Cum să schimbați: arc spiral din față la Ford Focus MK2 | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Arc spirala pentru Focus II Sedan (DB_, FCH, DH) și alte modele FORD

Produse alternative:

Arc spiral

70667 MAPCO Arc spiral

133,85 RON

Magazin

SKCS-0040370 STARK Arc spiral

154,77 RON

Magazin

4027602 LESJÖFORS Arc spiral

168,92 RON

Magazin

RG3404 KYB Arc spiral

175,21 RON

Magazin

SG181MT Magnum Technology Arc spiral

190,29 RON

Magazin

998 542 SACHS Arc spiral

215,04 RON

Magazin

2241017 METZGER Arc spiral

215,43 RON

Magazin

8750 16041 TRISCAN Arc spiral

217,13 RON

Magazin

85045 SPIDAN Arc spiral

290,19 RON

Magazin

JCS641 TRW Arc spiral

321,03 RON

Magazin

Înlocuirea: arc spiral – Ford Focus MK2. Sculele de care ați avea nevoie:

                      Perie de sârmă

                      Spray WD-40

                      Vaselina pe bază de cupru

                      Capăt cheie tubulară nr.13

                      Capăt cheie tubulară nr.15

                      Capăt cheie tubulară nr.18

                      Șurubelnițe Torx T40

                      Șurubelnițe Torx T30

                      Cheie tubulară pentru amortizor

                      Chei tubulare de impact pentru prezoanele roților №19

                      Cheie combinată №19

                      Cheie cu clichet

                      Cheie dinamometrică

                      Cheie port tarod

                      Ciocan

                      Daltă plată

                      Rangă metalică

                      Cric hidraulic cutie de viteze

                      Presă hidraulică pentru arcuri

                      Huse de protecție aripi / frontală

                      Pană blocare roată

Cumpărați instrumente

Înlocuirea: arc spiral – Ford Focus MK2. Sfatul util de la experții AUTODOC:

Ambele arcuri elicoidale ale suspensiei frontale trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru arcul elicoidal stâng și cel drept a suspensiei frontale.
Atenție! Opriți motorul înainte de a începe orice lucrare - Ford Focus MK2.

Înlocuiți în următoarea ordine:

Pasul 1

Deschideți capota motorului.
Pasul 2

Folosiți o husă de protecție pentru a evita deteriorarea vopselei și a plasticului mașinii.
Pasul 3

Scoateți dopurile de fixare ale brațelor ștergătoarelor de parbriz.
Pasul 4

Desfaceți elementele de fixare ale brațelor ștergătoarelor de parbriz. Utilizați o cheie tubulară №15. Folosiți o cheie cu clichet.
Pasul 5

Curățați pivoții brațelor ștergătoarelor de parbriz. Folosiți spray WD-40.
Pasul 6

Scoateți brațele ștergătoarelor de parbriz.
Pasul 7

Scoateți clemele de la grila de plastic. Folosiți o rangă.
Pasul 8

Ridicați grila de protecție din plastic a ștergătorului.
Pasul 9

Deșurubați elementul de fixare al grilei de plastic inferioare a ștergătorului. Folosiți Torx T30. Folosiți o cheie cu clichet.
Pasul 10

Demontați grila de plastic inferioară a ștergătorului.
Pasul 11

Slăbiți elementul de fixare superior al suportului telescopului amortizor. Utilizați o cheie tubulară №13. Folosiți o cheie cu clichet.
Pasul 12

Securizați roțile cu un opritor de roată.
Pasul 13

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #19.
Pasul 14

Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 15

Deșurubați bolțurile roților.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când deșurubați șuruburile de fixare. Ford Focus MK2
Pasul 16

Scoateți roata.
Pasul 17

Deconectați cablajele și furtunul de frână de la suportul barei de sprijin amortizor.
Pasul 18

Curățați elementele de fixare ce conectează bieleta antiruliu la telescopul amortizorului și pe cele ce conectează telescopul amortizorului la portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 19

Slăbiți piulița și îndepărtați bara de stabilizare de pe suportul amortizorului. Utilizați o cheie tubulară №15. Folosiți o cheie cu clichet.
Pasul 20

Deșurubați elementul de fixare inferior care unește telescopul amortizorului de portfuzetă. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet. Folosiți un port tarod.
Pasul 21

Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 22

Slăbiți elementul de fixare inferior care unește telescopul amortizorului de portfuzetă. Folosiți o cheie tubulară specială pentru demontarea amortizorului. Folosiți un ciocan. Folosiți o daltă plată pentru metal.
Pasul 23

Decuplați fuzeta de la bara de sprijin amortizor. Folosiți o rangă.
Pasul 24

Deșurubați șurubul de fixare superior al barei de sprijin amortizor.

AUTODOC recomandă:
Ford Focus MK2 – Pentru evitarea leziunilor, țineți suportul amortizorului atunci când deșurubați șuruburile de fixare.
Pasul 25

Lăsați în jos cricul suport hidraulic cu aproximativ 10-15 cm.

AUTODOC recomandă:
Înlocuirea: arc spiral – Ford Focus MK2. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 26

Extrageți bara de sprijin amortizor. Montați bara de sprijin amortizor pe dispozitivul special pentru comprimarea arcurilor.

Înlocuirea: arc spiral – Ford Focus MK2. Profesioniștii recomandă:
Rețineți că atunci când utilizați compresorul de arcuri, spirele arcului trebuie prinse în mod sigur, comprimându-l contemporan din partea opusă.Asigurați-vă că poziția arcului în interiorul suportului este corectă.Asigurați-vă că spirele arcurilor au intrat în mod ferm în manivelele de strângere.
Pasul 27

Comprimați arcul.
Pasul 28

Curățați tija amortizorului. Folosiți spray WD-40.
Pasul 29

Deșurubați piulița tijei suportului de amortizare. Folosiți Torx T40. Utilizați o cheie în combinaţie fixă №19. Folosiți o cheie cu clichet.
Pasul 30

Îndepărtați suportul superior al barei de sprijin. Folosiți o rangă.
Pasul 31

Slăbiți arcul elicoidal.
Pasul 32

Îndepărtați arcul.
Pasul 33

Montați arcul pe amortizor.
Pasul 34

Comprimați arcul.
Pasul 35

Instalați suportul superior și rulmentul suportului.
Pasul 36

Strângeți șurubul tijei pistonului barei de sprijin amortizor. Folosiți Torx T30. Utilizați o cheie în combinaţie fixă №19. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 50 Nm.

Înlocuirea: arc spiral – Ford Focus MK2. AUTODOC recomandă:
Asigurați-vă că arcul este poziționat corect. Evitați poziționarea incorectă a acestuia.
Pasul 37

Decomprimați arcul.
Pasul 38

Scoateți telescopul amortizorului în ansamblu.
Pasul 39

Curățați locurile de montare ale telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 40

Instalați bara de sprijin amortizor sub arcul roții.
Pasul 41

Securizați elementele de fixare superioare ale telescopului amortizorului (3 bucăți). Nu îl strângeți.

AUTODOC recomandă:
Ford Focus MK2 – Pentru evitarea leziunilor, țineți bara de suspensie atunci când înșurubați șuruburile de fixare.
Pasul 42

Fixați bara de sprijin amortizor pe fuzetă. Folosiți o rangă.
Pasul 43

Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 44

Instalați și strângeți noul bolț al portfuzetei. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 90 Nm.
Pasul 45

Îndepărtați suportul de sub fuzetă.

AUTODOC recomandă:
Ford Focus MK2 – Nu coborâți brusc cricul de transmisie pentru a evita deteriorarea componentelor și a mecanismelor automobilului.
Pasul 46

Cuplați elementele de fixare ale cablului senzorului ABS la barele de sprijin amortizor. FIxați pe suport furtunul sistemului de frânare.
Pasul 47

Fixați bara de stabilizare pe suportul de amortizare. Utilizați o cheie tubulară №15. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 48 Nm.
Pasul 48

Curățați locul de montare al jantei roții. Folosiți o perie de sârmă. Tratați suprafața de contact. Folosiți unsoare de cupru.
Pasul 49

Montați roata.

AUTODOC recomandă:
Important! Țineți roata atunci când înșurubați șuruburile de fixare. Ford Focus MK2
Pasul 50

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #19.
Pasul 51

Înșurubați elementul de fixare superior al barei de sprijin amortizor (3 bucăți). Utilizați o cheie tubulară №13. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 32 Nm.
Pasul 52

Curățați locul de montare al grilei de protecție a ștergătoarelor de parbriz. Folosiți spray WD-40.

Pasul 53

Instalați și fixați grila de protecție a ștergătoarelor de parbriz. Folosiți Torx T30. Folosiți o cheie cu clichet.
Pasul 54

Instalați elementele de fixare ale grilei de protecție din plastic a ștergătorului.
Pasul 55

Reinstalați brațele ștergătoare.
Pasul 56

Strângeți elementele de fixare ale brațelor ștergătoarelor. Utilizați o cheie tubulară №15. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 10 Nm.
Pasul 57

Instalați dopurile de mascare piulițe ale brațelor ștergătorului de parbriz.

Înlocuirea: arc spiral – Ford Focus MK2. Profesioniștii recomandă:
Aveți grijă să nu încurcați brațele ștergătoarele de parbriz, pe cel al șoferului cu cel al pasagerului.
Pasul 58

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 110 Nm.
Pasul 59

Scoateți cricul și opritoarele de roată.
Pasul 60

Îndepărtați husa de protecție.
Pasul 61

Închideți capota.
