Cum să efectuați înlocuirea: Pivot Roata FORD TRANSIT Platform/Chassis (FM_ _, FN_ _) 2.0 TDCi

Act de renunțare

Cum să schimbați: pivot roata din față la FORD Transit Mk5 Camion cu platformă/Sasiu (V184, V185) | Ghid de înlocuire

descărcări: 0

Vizualizările: 0

Important!

Această procedură de înlocuire poate fi utilizată pentru:
FORD TRANSIT platou / sasiu (FM_ _, FN_ _) 2.4 DI (F_A_, F_B_, F_C_, F_D_), FORD TRANSIT platou / sasiu (FM_ _, FN_ _) 2.4 DI (F_A_, F_B_, F_C_, F_D_), FORD TRANSIT platou / sasiu (FM_ _, FN_ _) 2.4 DI (F_A_, F_B_, F_C_, F_D_), FORD TRANSIT platou / sasiu (FM_ _, FN_ _) 2.0 DI (F_E_, F_F_), FORD TRANSIT platou / sasiu (FM_ _, FN_ _) 2.0 DI (F_E_, F_F_), FORD TRANSIT platou / sasiu (FM_ _, FN_ _) 2.0 DI (F_E_, F_F_), FORD TRANSIT platou / sasiu (FM_ _, FN_ _) 2.3 16V (F_A_, F_B_, F_C_, F_D_), FORD TRANSIT platou / sasiu (FM_ _, FN_ _) 2.0 TDCi (F_E_, F_F_), FORD TRANSIT platou / sasiu (FM_ _, FN_ _) 2.4 TDE, FORD TRANSIT platou / sasiu (FM_ _, FN_ _) 2.4 TDE, FORD TRANSIT platou / sasiu (FM_ _, FN_ _) 2.4 TDCi, FORD TRANSIT platou / sasiu (FM_ _, FN_ _) 2.3, FORD TRANSIT platou / sasiu (FM_ _, FN_ _) 2.3 BiFuel … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

Acest video prezintă procedura de înlocuire a unei piese auto similare la un alt vehicul.

Toate piesele pe care trebuie să le înlocuiți – Pivot Roata pentru TRANSIT platou / sasiu (FM_ _, FN_ _) și alte modele FORD

Produse alternative:

Articulatie sarcina / ghidare

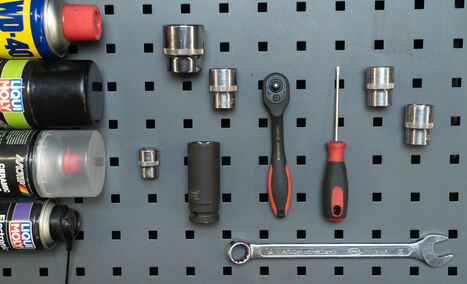

Înlocuirea: pivot roata – FORD TRANSIT Platform/Chassis (FM_ _, FN_ _). Sculele de care veți avea nevoie:

                      Perie de sârmă

                      Spray WD-40

                      Spray de curățare polivalent

                      Lubrifiant ceramic

                      Cheie dinamometrică

                      Capăt de cheie tubulară de 8 mm

                      Capăt de cheie tubulară de 18 mm

                      Capăt de cheie tubulară de 19 mm

                      Capăt de cheie tubulară de 24 mm

                      Capăt de cheie tubulară de 36 mm

                      Tubulară cu bit Torx T50

                      Cheie tubulară de impact pentru prezoanele roților de 21 mm

                      Cheie cu clichet sau sculă electrică de demontare/montare a elementelor de fixare cu filet

                      Tijă de manipulare

                      Dorn

                      Ciocan

                      Ciocan de cauciuc

                      Rangă de montaj

                      Clește cu vârful lung

                      Sculă de prindere magnetică telescopică

                      Extractor de articulații sferice

                      Clește pentru inelele de siguranță

                      Kit de presă cu cadru C pentru articulațiile sferice

                      Presă hidraulică

                      Cric pentru cutia de viteze sau un al doilea cric pentru autovehicule

                      Elevator pentru automobile sau cric cu suporturi cric tip capră și cale pentru roți

Cumpărați instrumente

Înlocuirea: pivot roata – FORD TRANSIT Platform/Chassis (FM_ _, FN_ _). AUTODOC recomandă:

Procedura de înlocuire este identică pentru articulațiile sferice din stânga și din dreapta.
Vă rugăm să rețineți: toate lucrările la automobilul - FORD TRANSIT Platform/Chassis (FM_ _, FN_ _) - trebuie efectuate cu motorul oprit.

Efectuați etapele de înlocuire după cum urmează:

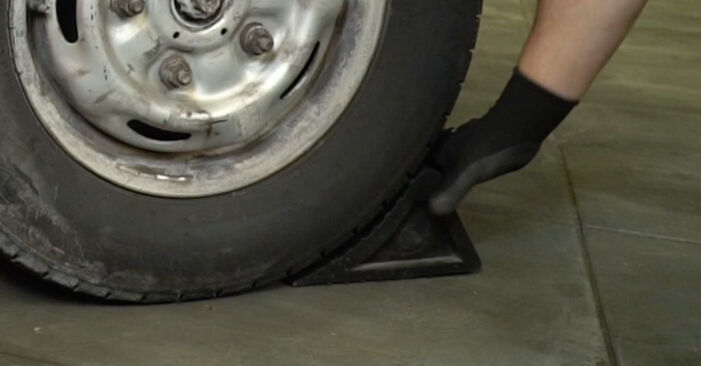

Pasul 1

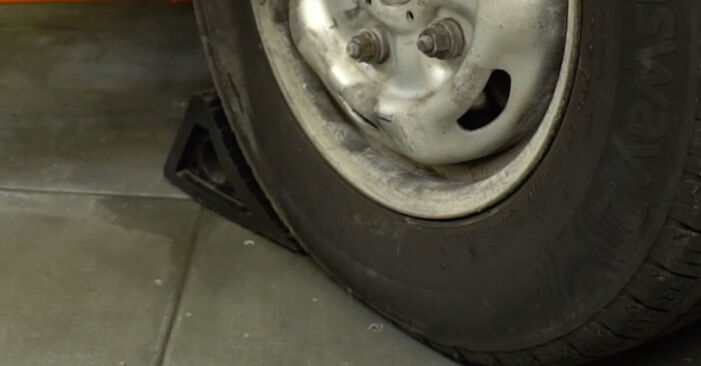

Fixați sigur roțile cu cale.
Pasul 2

Scoateți capacul butucului roții.

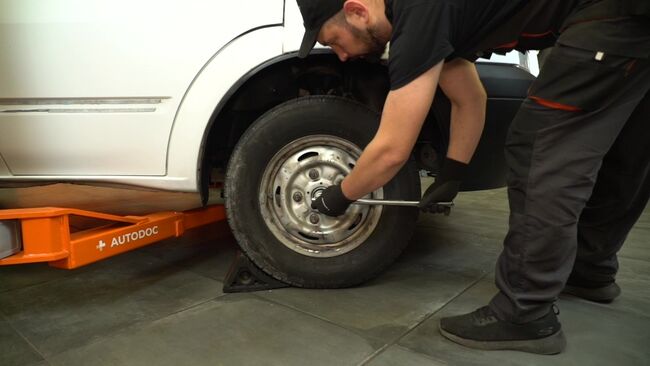

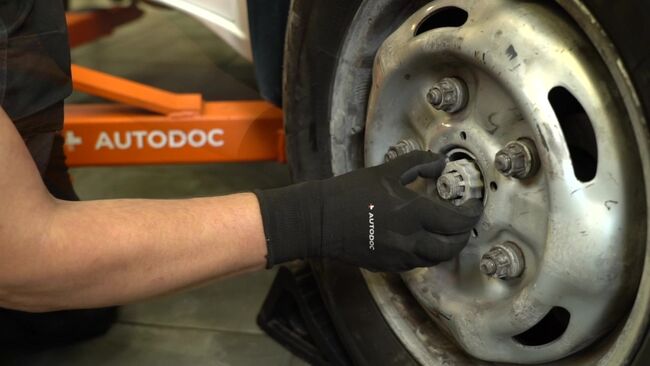

Pasul 3

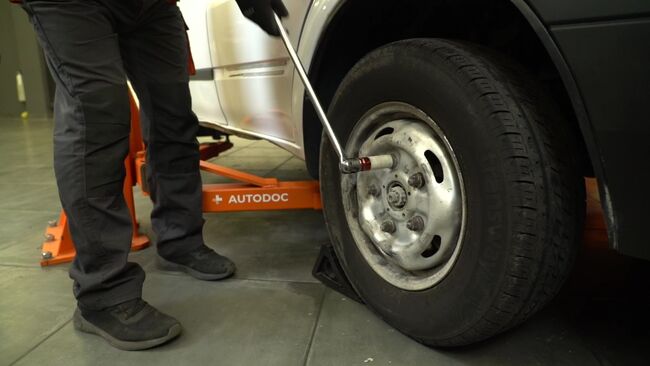

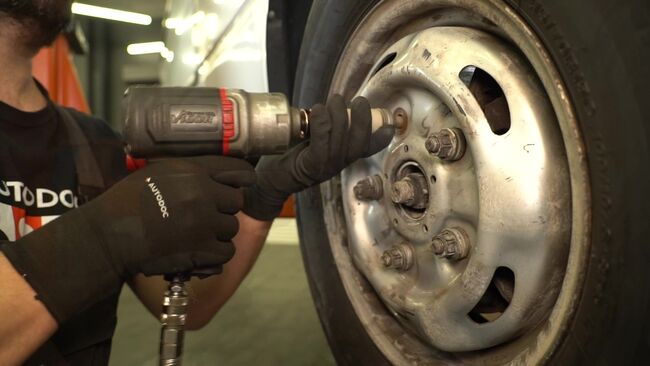

Slăbiți piulițele de fixare a roților. Utilizați o cheie tubulară de impact pentru prezoanele roților de 21 mm. Utilizați o tijă de manipulare.
Pasul 4

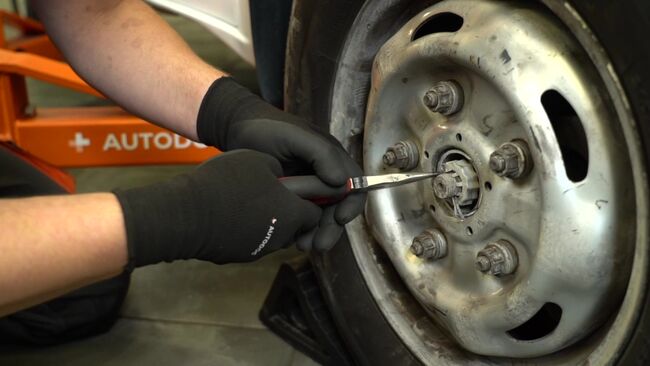

Scoateți știftul care fixează sigur elementul de fixare al axului. Utilizați o rangă de montaj. Utilizați un clește cu vârful lung.
Pasul 5

Scoateți capacul crenelat al piuliței axului planetar.
Pasul 6

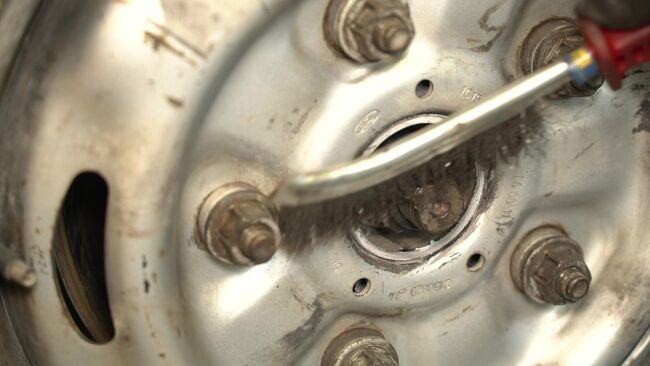

Curățați piulița axului planetar. Utilizați o perie de sârmă. Utilizați spray WD-40.
Pasul 7

Slăbiți piulița axului planetar. Utilizați un capăt de cheie tubulară de 36 mm. Utilizați o tijă de manipulare.
Pasul 8

Ridicați autovehiculul.

Înlocuirea: pivot roata – FORD TRANSIT Platform/Chassis (FM_ _, FN_ _). Profesioniștii recomandă:
Dacă veți utiliza un cric, asigurați-vă că automobilul este parcat pe o suprafață dură și plană.Asigurați-vă că fixați sigur și suplimentar automobilul cu suporturi cric de tip capră.
Pasul 9

Deșurubați piulițele de fixare a roților.

Precauție!
Pentru evitarea traumatismelor, susțineți roata la deșurubarea prezoanelor.

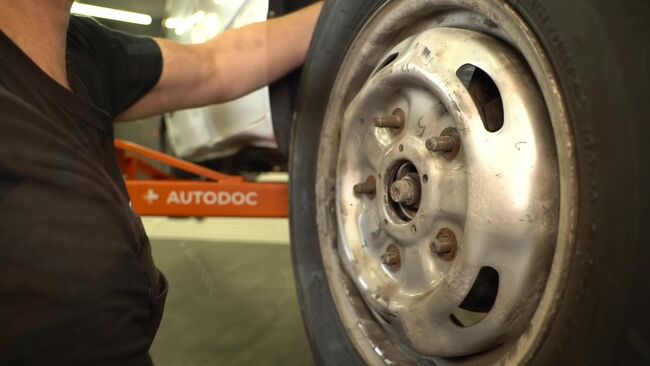

Pasul 10

Scoateți roata.
Pasul 11

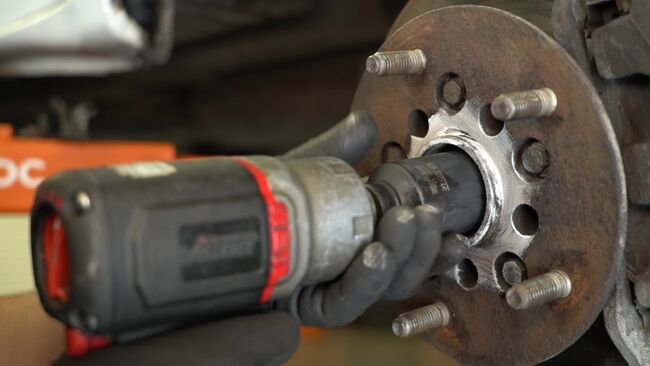

Deșurubați piulița axului planetar. Utilizați un capăt de cheie tubulară de 36 mm. Utilizați o cheie cu clichet.

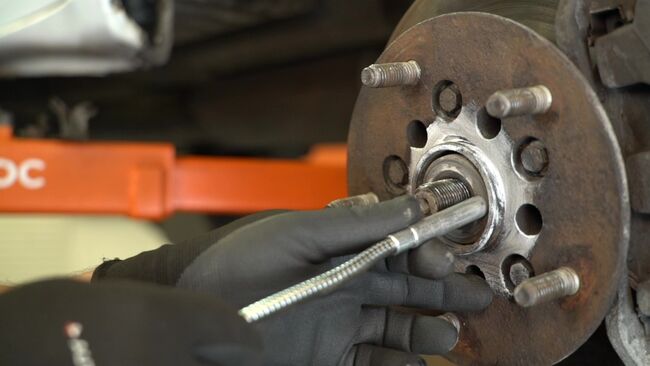

Pasul 12

Scoateți șaiba axului planetar. Utilizați o sculă de prindere magnetică telescopică.
Pasul 13

Ridicați cu cricul brațul suspensiei. Utilizați un cric pentru cutia de viteze sau încă un cric pentru autovehicule.

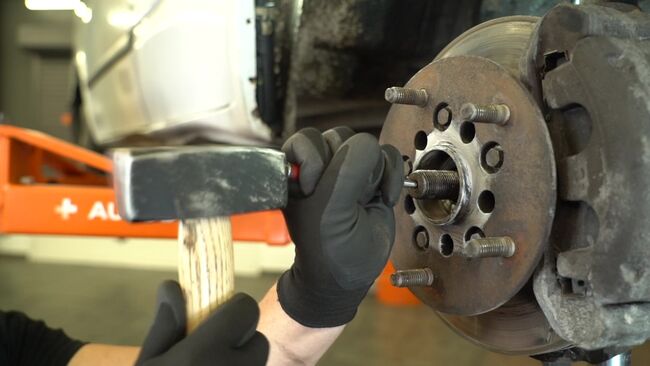

Pasul 14

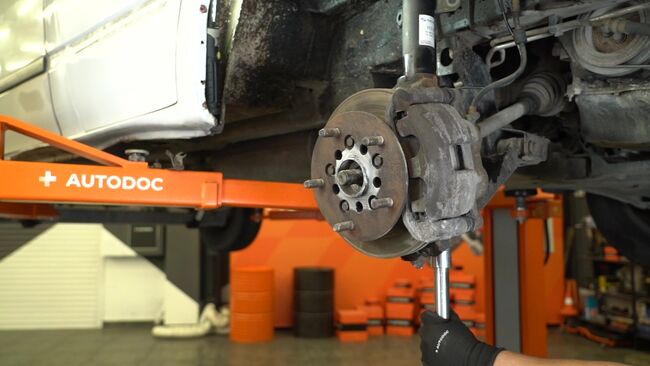

Demontați axul planetar de portfuzetă. Utilizați un dorn. Utilizați un ciocan.

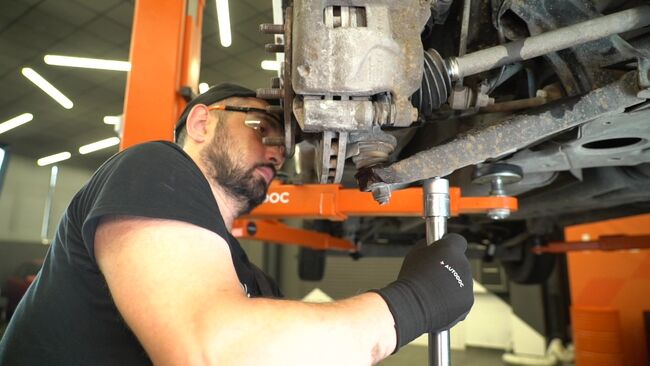

Pasul 15

Scoateți suportul de sub brațul suspensiei.

Înlocuirea: pivot roata – FORD TRANSIT Platform/Chassis (FM_ _, FN_ _). Experții AUTODOC recomandă:
Coborâți lin cricul pentru cutia de viteze sau cricul pentru autovehicule fără smucituri pentru evitarea deteriorării ansamblurilor și mecanismelor autovehiculului.
Pasul 16

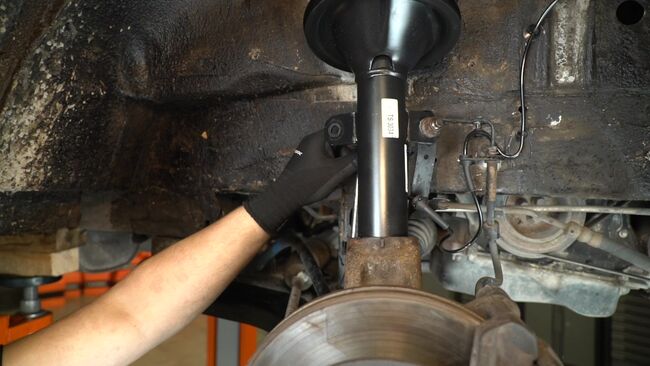

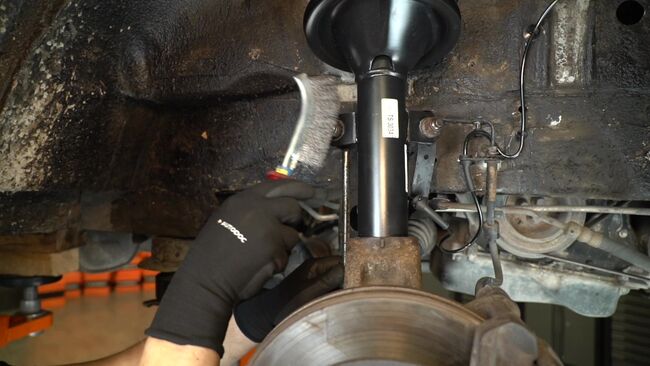

Curățați elementul de fixare care unește tija barei antiruliu de jamba suspensiei. Utilizați o perie de sârmă. Utilizați spray WD-40.
Pasul 17

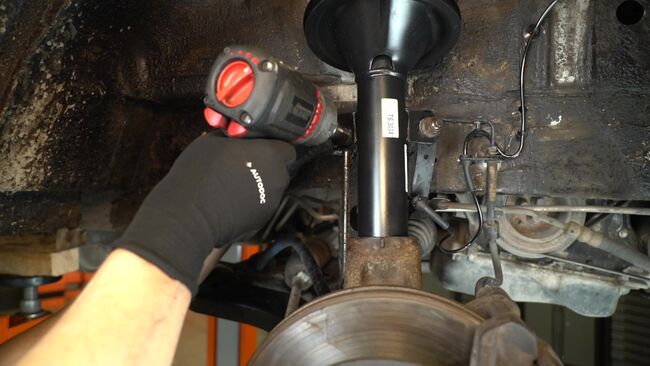

Deșurubați elementul de fixare care unește tija barei antiruliu de jamba suspensiei. Utilizați un capăt de cheie tubulară de 19 mm. Utilizați o cheie cu clichet.
Pasul 18

Decuplați bieleta antiruliu de la jamba suspensiei.

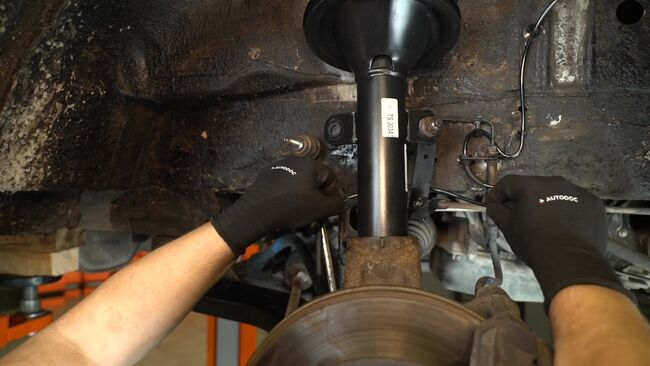

Pasul 19

Decuplați fasciculul de conductoare al senzorului ABS.

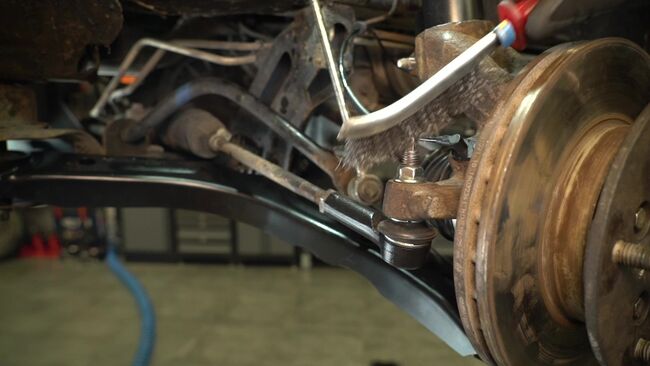

Pasul 20

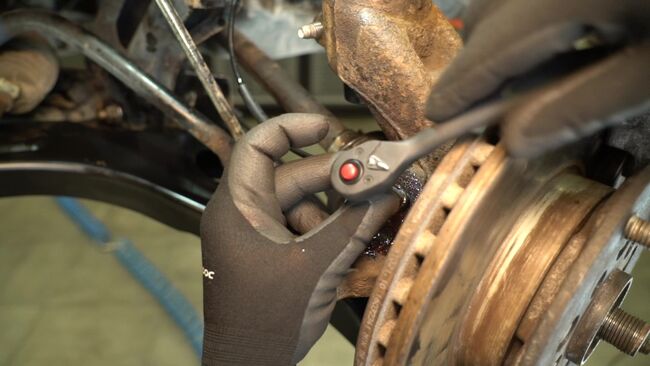

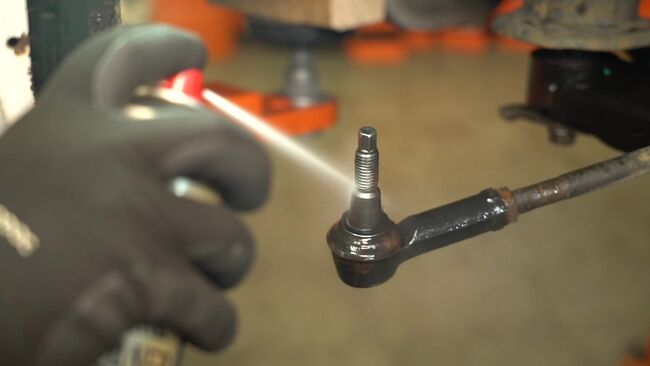

Curățați elementul de fixare care unește capătul barei de direcție de portfuzetă. Utilizați o perie de sârmă. Utilizați spray WD-40.

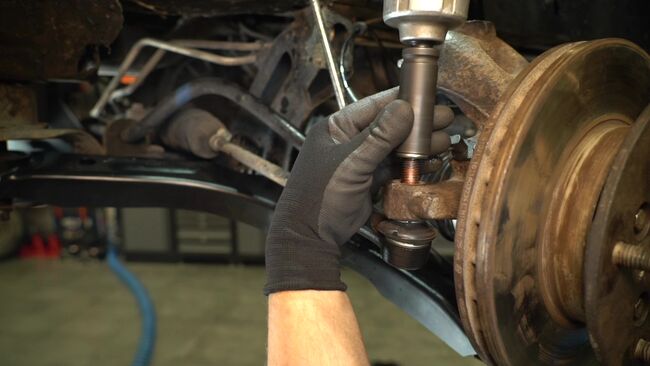

Pasul 21

Deșurubați piulița care unește capătul barei de direcție de portfuzetă. Utilizați un capăt de cheie tubulară de 19 mm. Utilizați o cheie cu clichet.
Pasul 22

Decuplați capătul barei de direcție de la portfuzetă. Utilizați un extractor de articulații sferice.

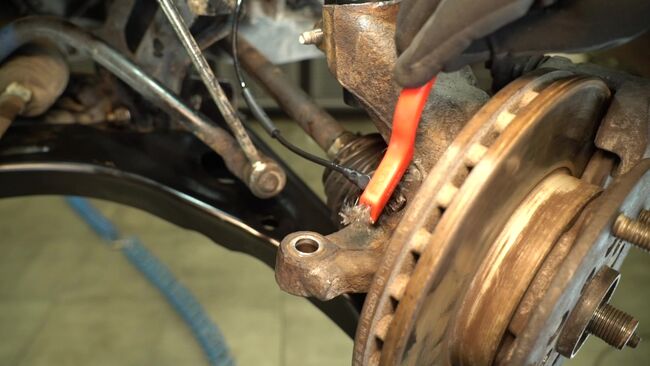

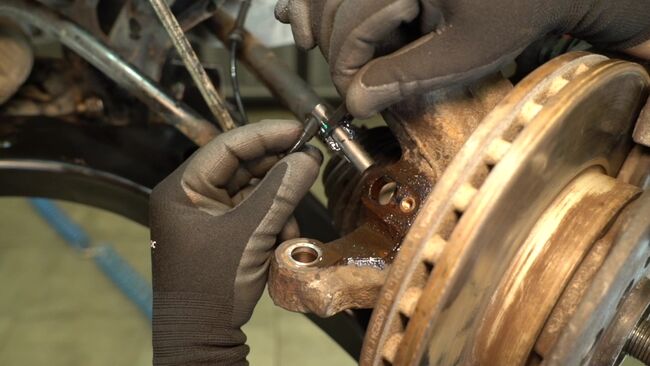

Pasul 23

Curățați elementul de fixare al senzorului ABS. Utilizați o perie de sârmă. Utilizați spray WD-40.
Pasul 24

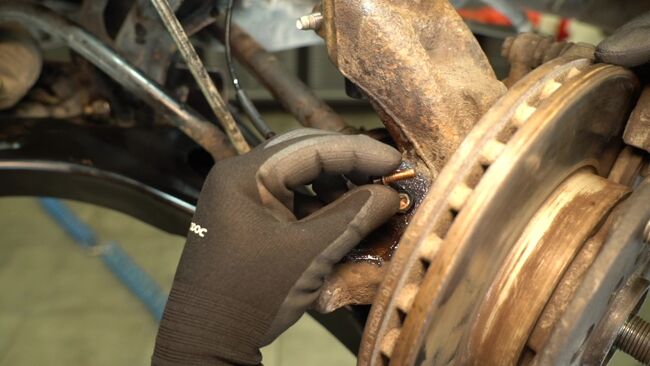

Deșurubați elementul de fixare al senzorului ABS. Utilizați un capăt de cheie tubulară de 8 mm. Utilizați o cheie cu clichet.
Pasul 25

Scoateți bulonul de fixare.
Pasul 26

Scoateți senzorul ABS.
Pasul 27

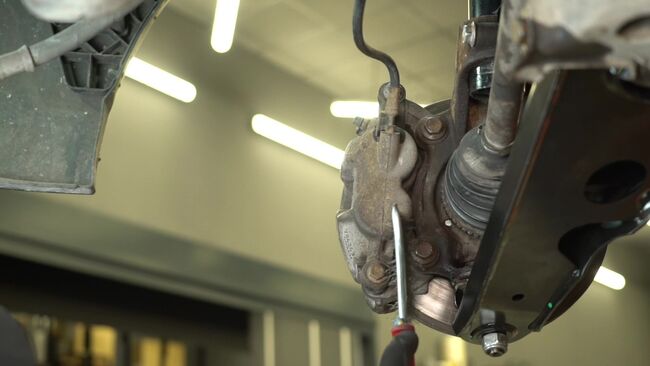

Curățați elementele de fixare ale suportului etrierului de frână. Utilizați o perie de sârmă. Utilizați spray WD-40.
Pasul 28

Deșurubați elementele de fixare ale suportului etrierului de frână. Utilizați un capăt de cheie tubulară de 18 mm. Utilizați o tijă de manipulare.
Pasul 29

Scoateți buloanele de fixare.

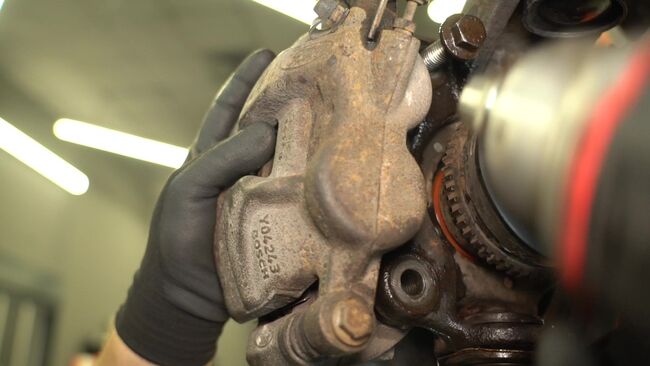

Pasul 30

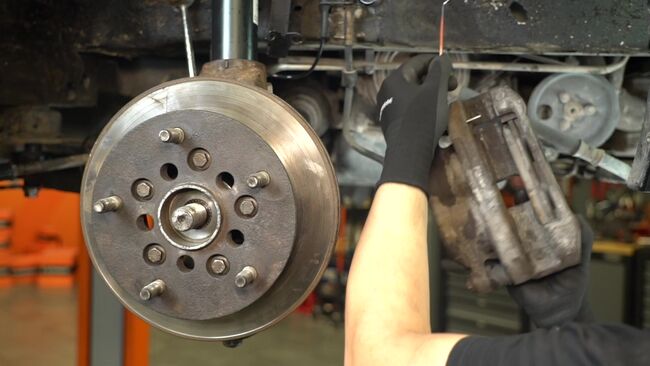

Scoateți etrierul de frână împreună cu suportul acestuia.

Recomandarea expertului AUTODOC:
Legați etrierul de suspensie sau de caroserie cu o sârmă fără a-l decupla de la furtunul de frână pentru a evita deschiderea conductei pentru lichidul de frână.Asigurați-vă că etrierul de frână nu este suspendat de furtunul de frână.Nu apăsați pedala de frână după ce a fost scos etrierul. Acest lucru ar putea cauza căderea pistonului din orificiul etrierului, având drept rezultat scurgerea lichidului de frână și pătrunderea aerului în sistem.
Pasul 31

Curățați elementul de fixare care unește articulația sferică de brațul suspensiei. Utilizați o perie de sârmă. Utilizați spray WD-40.
Pasul 32

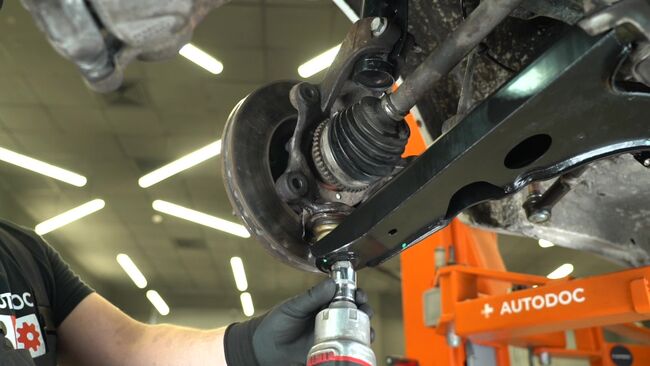

Deșurubați elementul de fixare care unește articulația sferică de brațul suspensiei. Utilizați un capăt de cheie tubulară de 24 mm. Utilizați o cheie cu clichet.

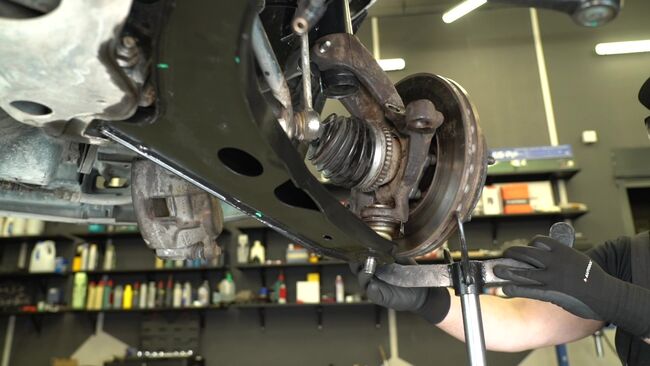

Pasul 33

Susțineți prin rezemare portfuzeta. Utilizați un cric pentru cutia de viteze sau încă un cric pentru autovehicule.
Pasul 34

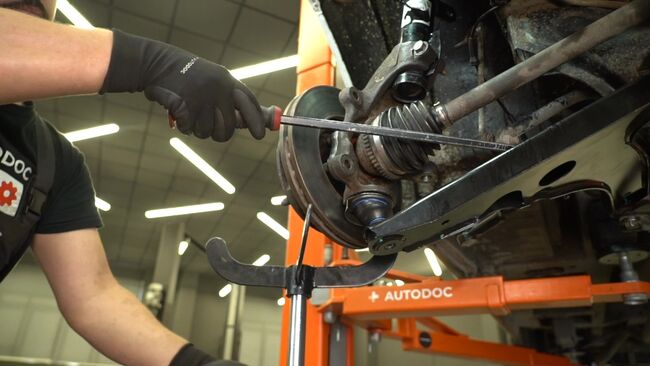

Desprindeți brațul suspensiei de la articulația sferică. Utilizați un extractor de articulații sferice. Utilizați o rangă de montaj.
Pasul 35

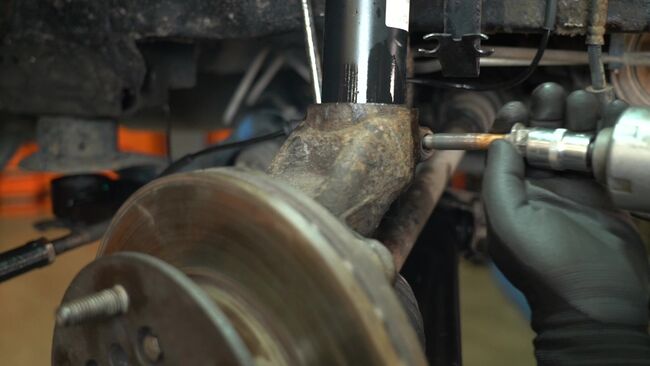

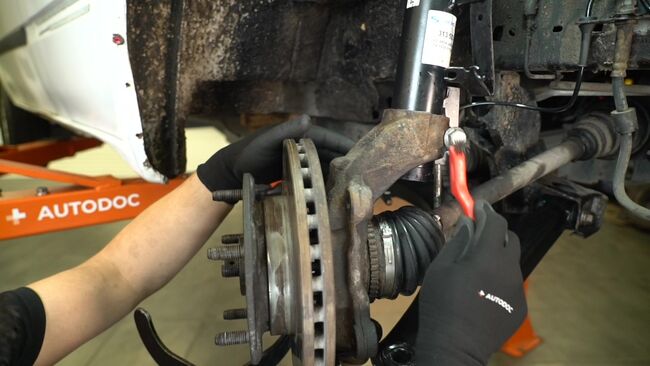

Curățați elementul de fixare inferior al jambei suspensiei care îl unește de portfuzetă. Utilizați o perie de sârmă. Utilizați spray WD-40.
Pasul 36

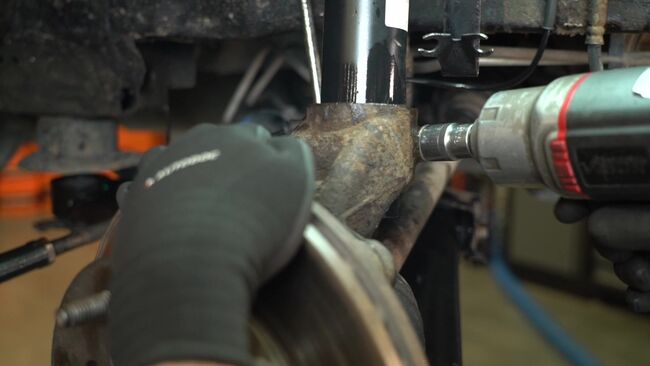

Deșurubați elementul de fixare inferior al jambei suspensiei. Utilizați un capăt de cheie tubulară de 18 mm. Utilizați o cheie cu clichet.
Pasul 37

Scoateți bulonul de fixare.
Pasul 38

Scoateți axul planetar din portfuzetă.

Înlocuirea: pivot roata – FORD TRANSIT Platform/Chassis (FM_ _, FN_ _). Sfatul util:
Asigurați-vă că axul planetar nu este suspendat.
Pasul 39

Decuplați portfuzeta de la jamba suspensiei. Utilizați un ciocan de cauciuc. Utilizați un cric pentru cutia de viteze sau încă un cric pentru autovehicule.
Pasul 40

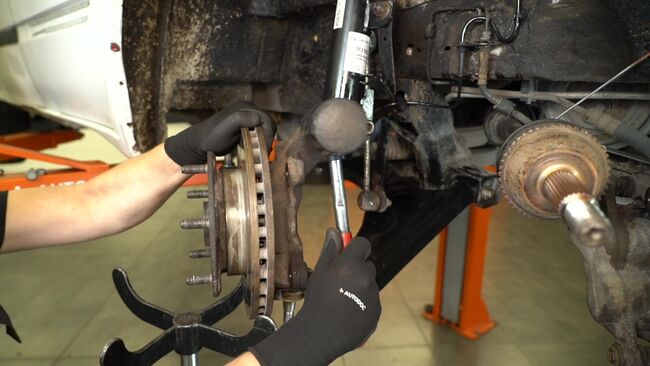

Scoateți portfuzeta împreună cu butucul roții.
Pasul 41

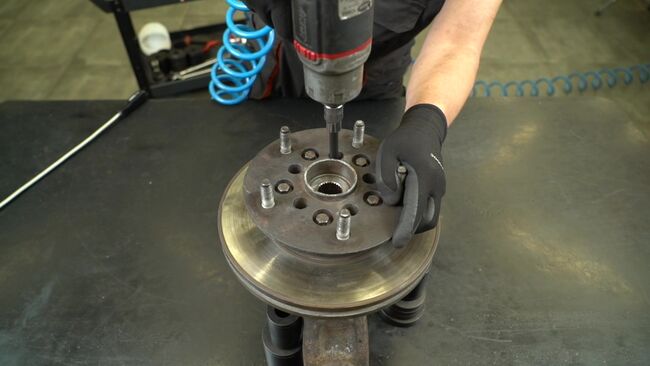

Deșurubați elementele de fixare ale rulmentului roții. Utilizați o tubulară cu bit Torx T50. Utilizați o cheie cu clichet.

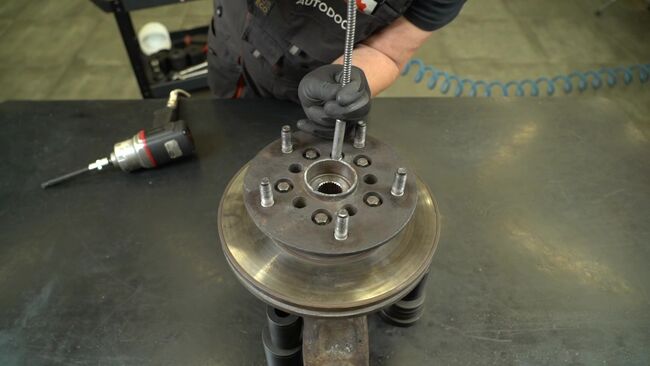

Pasul 42

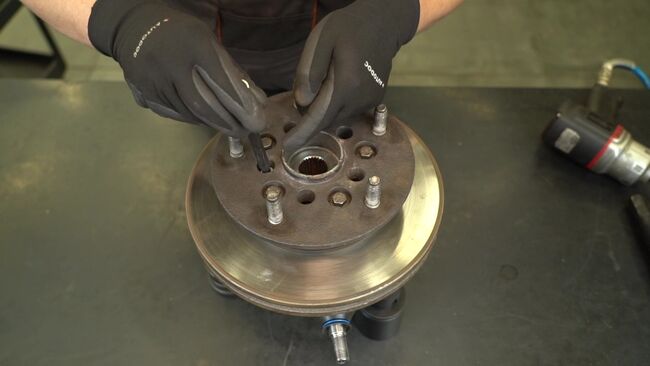

Scoateți buloanele de fixare. Utilizați o sculă de prindere magnetică telescopică.

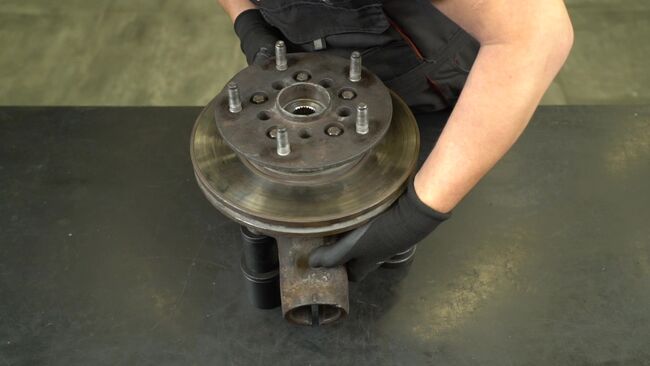

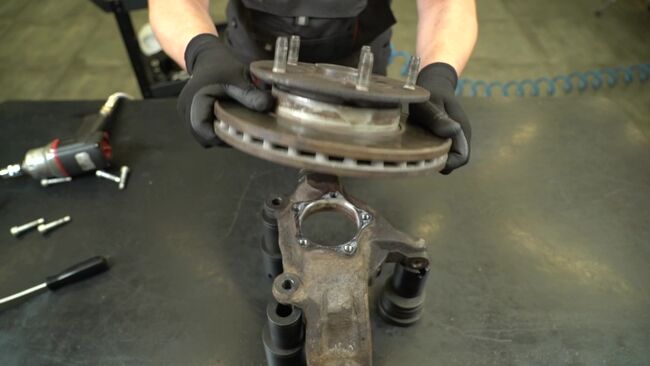

Pasul 43

Demontați butucul roții împreună cu discul de frână.
Pasul 44

Curățați zona în care articulația sferică este fixată de portfuzetă. Utilizați o perie de sârmă. Utilizați spray WD-40.
Pasul 45

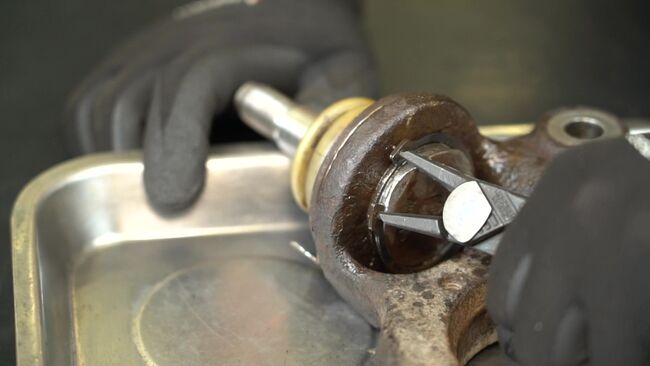

Scoateți inelul de siguranță. Utilizați cleștele pentru inelele de siguranță.

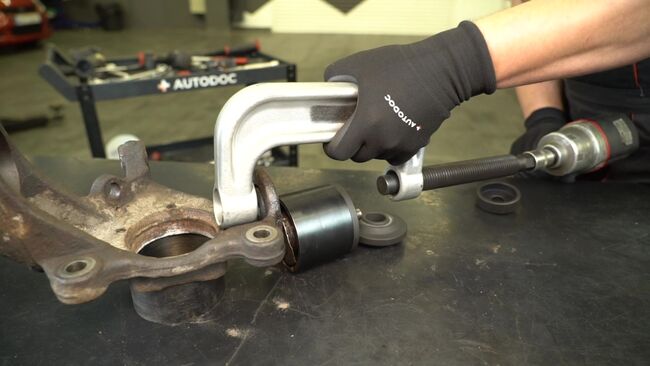

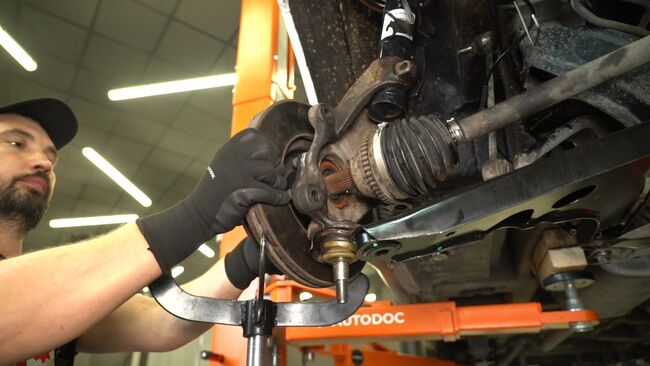

Pasul 46

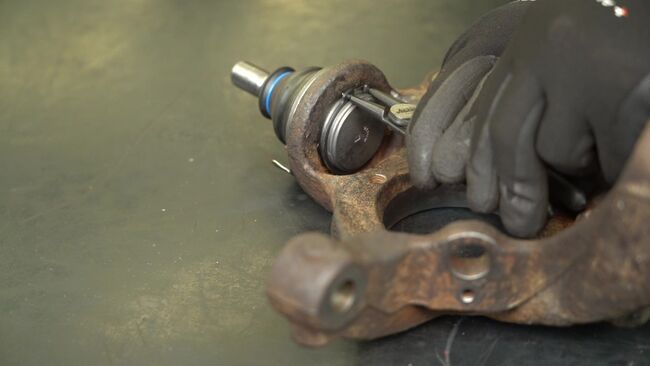

Depresați articulația sferică din portfuzetă. Utilizați un kit de presă cu cadru C pentru articulațiile sferice.
Pasul 47

Curățați locașul de montare al articulației sferice. Utilizați o perie de sârmă. Utilizați un spray de curățare polivalent.
Pasul 48

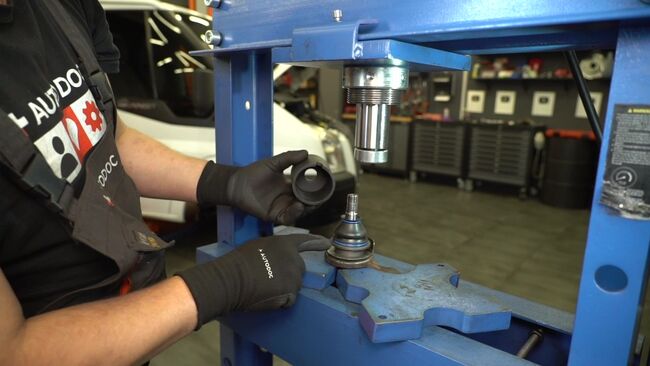

Presați articulația sferică nouă în portfuzetă. Utilizați un kit de presă cu cadru C pentru articulațiile sferice.
Pasul 49

Instalați inelul de siguranță. Utilizați cleștele pentru inelele de siguranță.

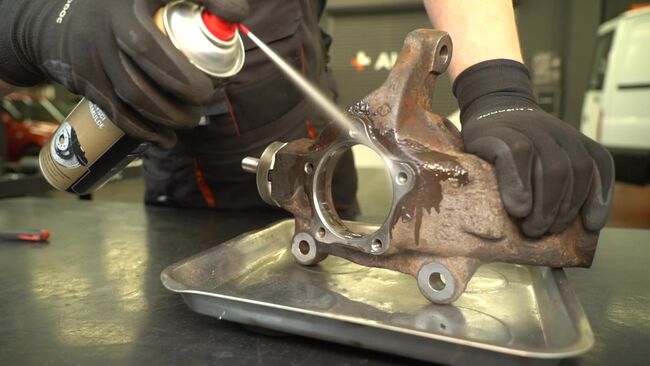

Pasul 50

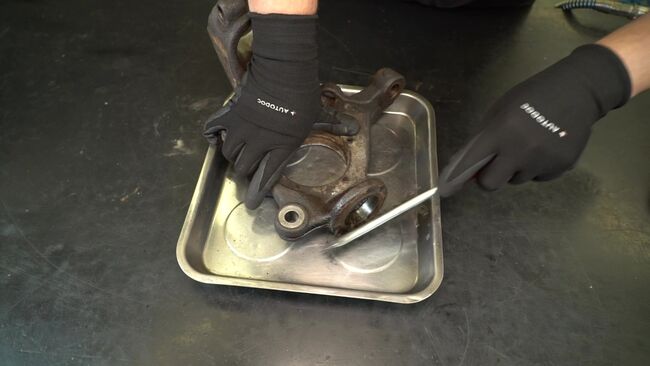

Curățați locașul de montare al butucului roții de pe portfuzetă. Utilizați o perie de sârmă. Utilizați un spray de curățare polivalent.

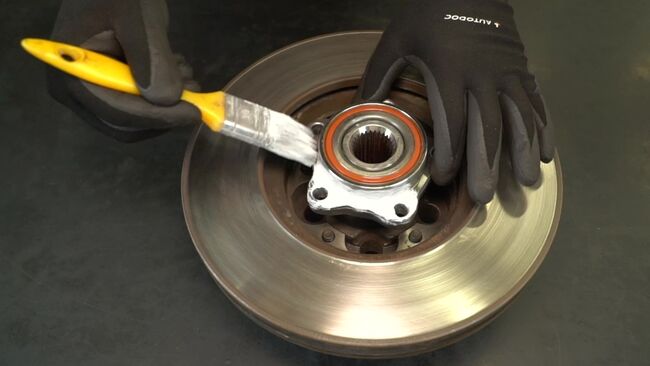

Pasul 51

Prelucrați suprafața de montare a rulmentului roții. Utilizați lubrifiant ceramic.
Pasul 52

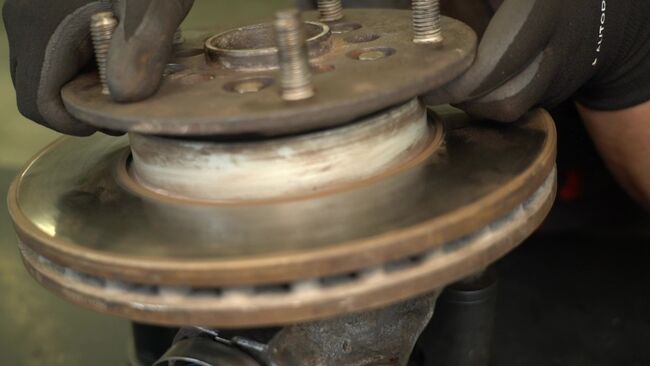

Instalați butucul roții împreună cu discul de frână.
Pasul 53

Instalați buloanele de fixare.

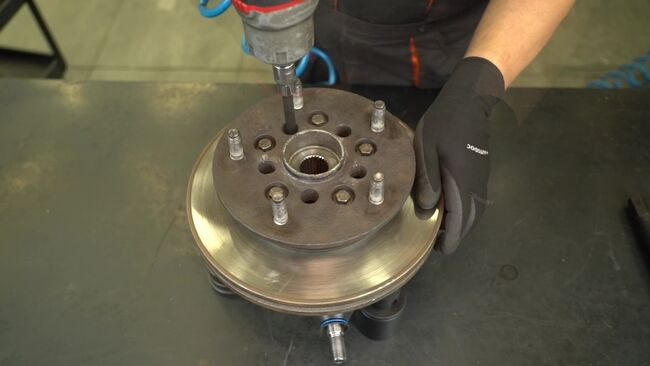

Pasul 54

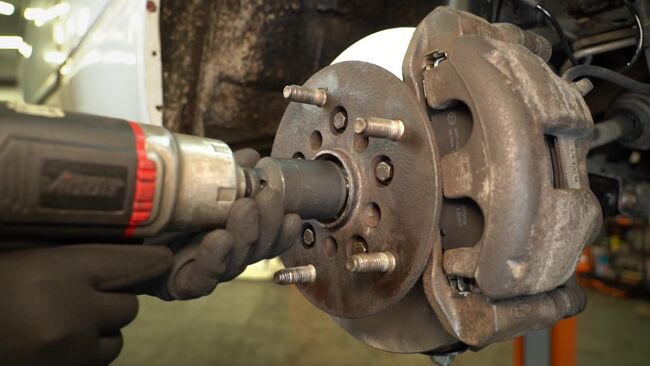

Înșurubați elementele de fixare ale rulmentului roții. Utilizați o tubulară cu bit Torx T50. Utilizați o cheie cu clichet.
Pasul 55

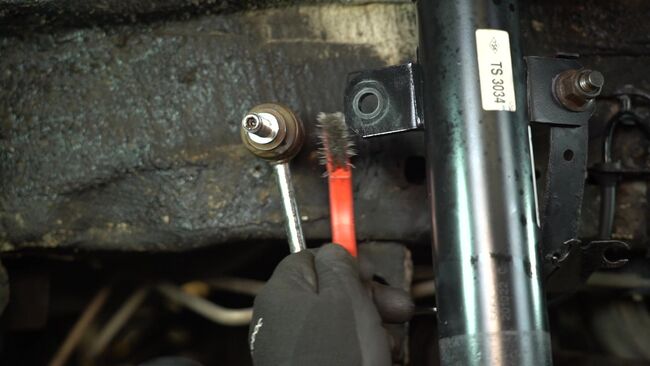

Curățați suprafețele de contact de pe tija barei antiruliu și de pe jamba suspensiei. Utilizați o perie de sârmă. Utilizați un spray de curățare polivalent.
Pasul 56

Curățați locașul de montare al capătului barei de direcție. Utilizați o perie de sârmă. Utilizați un spray de curățare polivalent.

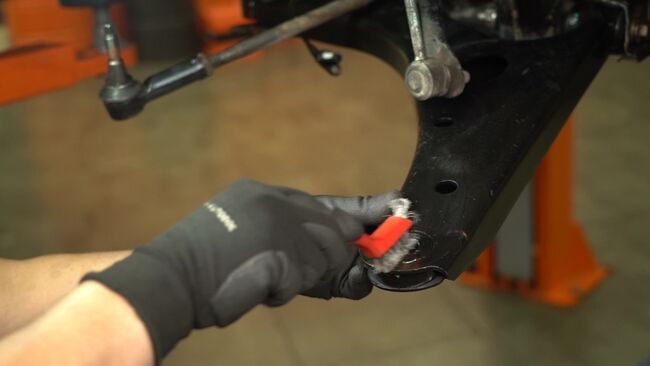

Pasul 57

Curățați locașul de montare al articulației sferice pe brațul suspensiei. Utilizați o perie de sârmă. Utilizați un spray de curățare polivalent.
Pasul 58

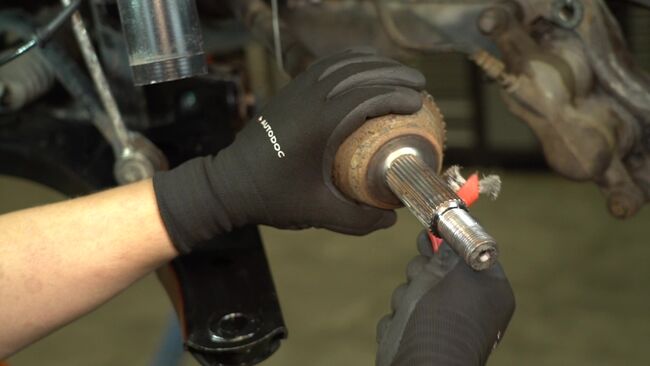

Curățați canelurile articulației homocinetice. Utilizați o perie de sârmă. Utilizați un spray de curățare polivalent.
Pasul 59

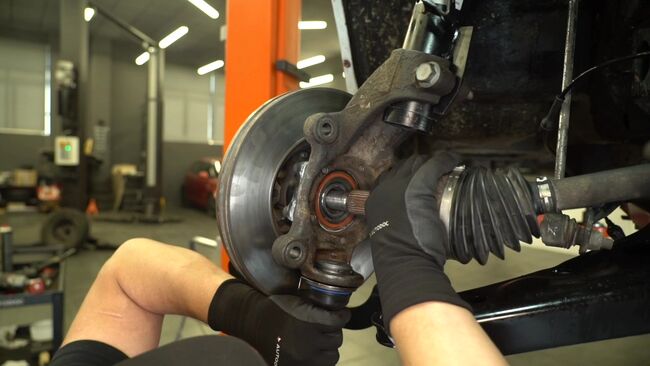

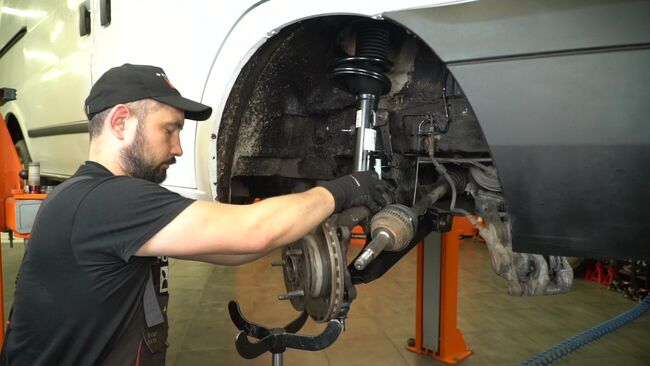

Instalați portfuzeta în ansamblu cu butucul roții. Utilizați un cric pentru cutia de viteze sau încă un cric pentru autovehicule.
Pasul 60

Instalați bulonul de fixare.

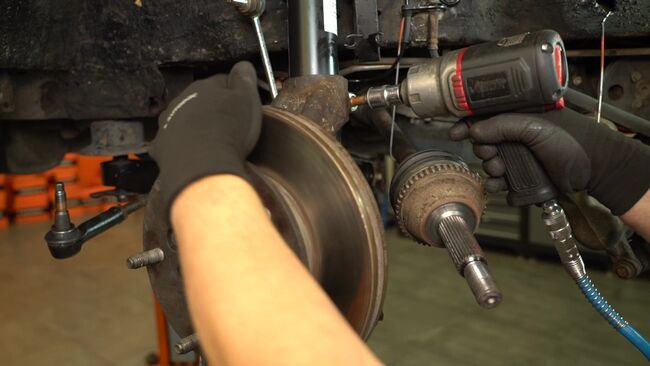

Pasul 61

Înșurubați șurubul care unește jamba suspensiei de portfuzetă. Utilizați un capăt de cheie tubulară de 18 mm. Utilizați o cheie cu clichet.
Pasul 62

Instalați planetara.
Pasul 63

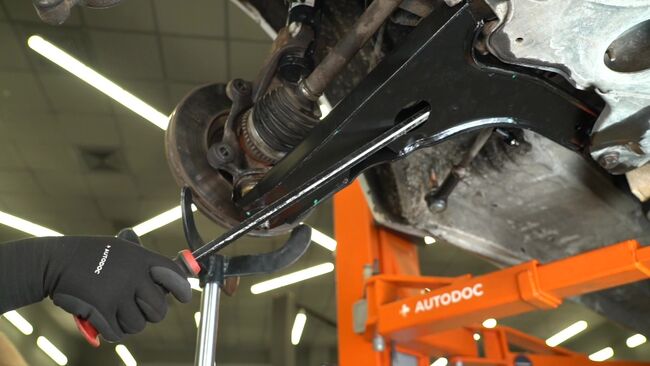

Cuplați brațul suspensiei la articulația sferică. Utilizați o rangă de montaj.
Pasul 64

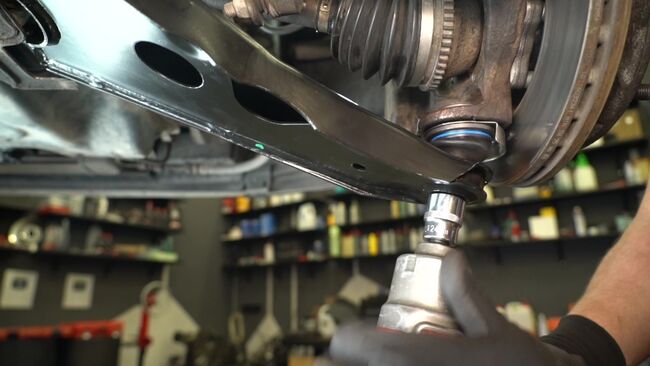

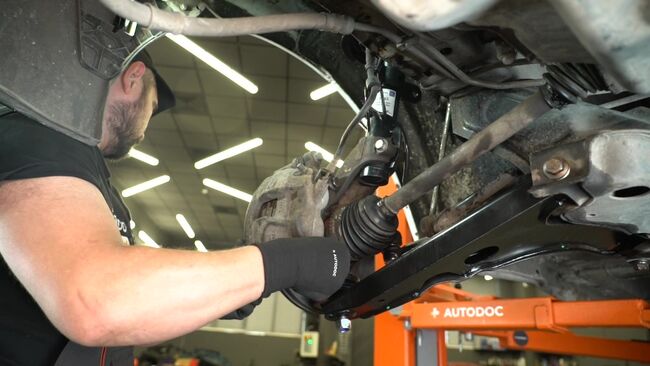

Înșurubați și strângeți elementul de fixare care unește brațul suspensiei la articulația sferică. Utilizați un capăt de cheie tubulară de 24 mm. Utilizați o cheie dinamometrică. Cuplul de strângere: 150 N·m.
Pasul 65

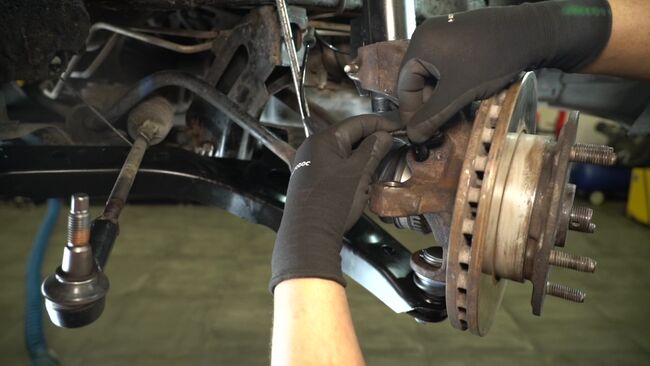

Instalați senzorul ABS.

Înlocuirea: pivot roata – FORD TRANSIT Platform/Chassis (FM_ _, FN_ _). Sfatul util de la experții AUTODOC:
Pentru evitarea lipirii senzorului, aplicați puțin lubrifiant pe locașul de montare al acestuia înainte de a-l instala.

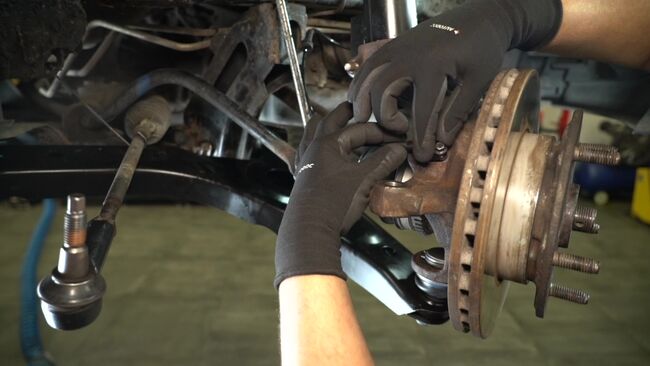

Pasul 66

Instalați bulonul de fixare.
Pasul 67

Înșurubați elementul de fixare al senzorului ABS. Utilizați un capăt de cheie tubulară de 8 mm. Utilizați o cheie cu clichet.
Pasul 68

Fixați sigur fasciculul de conductoare al senzorului ABS.

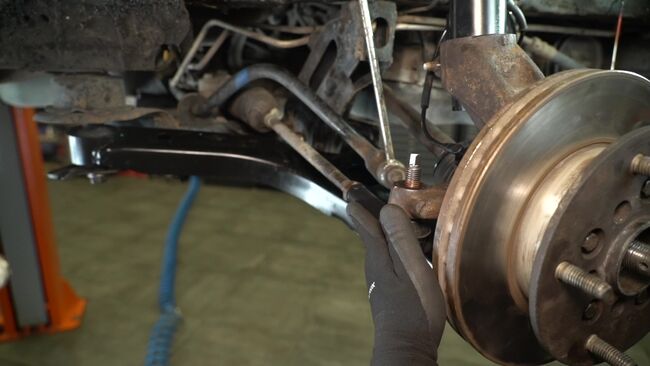

Pasul 69

Cuplați capătul barei de direcție la fuzetă.
Pasul 70

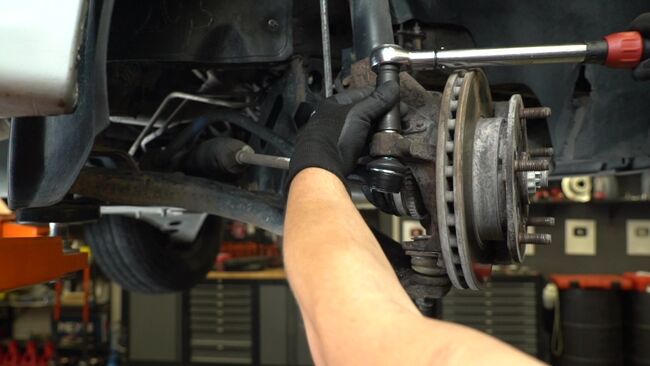

Înșurubați și strângeți piulița care unește capătul barei de direcție de portfuzetă. Utilizați un capăt de cheie tubulară de 19 mm. Utilizați o cheie dinamometrică. Cuplul de strângere: 80 N·m.

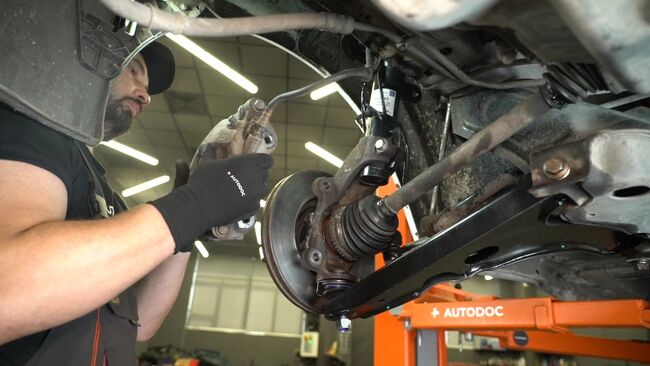

Pasul 71

Instalați etrierul de frână împreună cu suportul acestuia.
Pasul 72

Instalați buloanele de fixare.

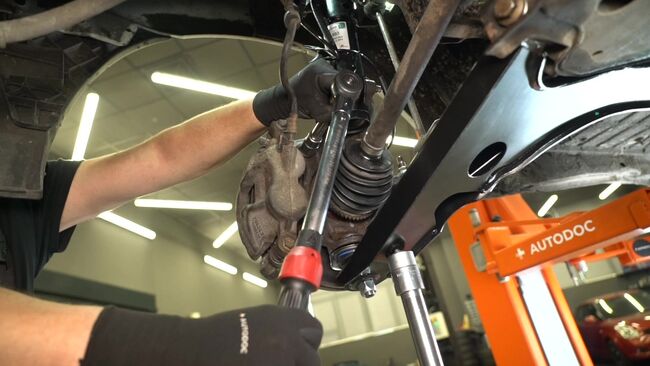

Pasul 73

Înșurubați și strângeți elementele de fixare ale suportului etrierului de frână. Utilizați un capăt de cheie tubulară de 18 mm. Utilizați o cheie dinamometrică. Cuplul de strângere: 175 N·m.
Pasul 74

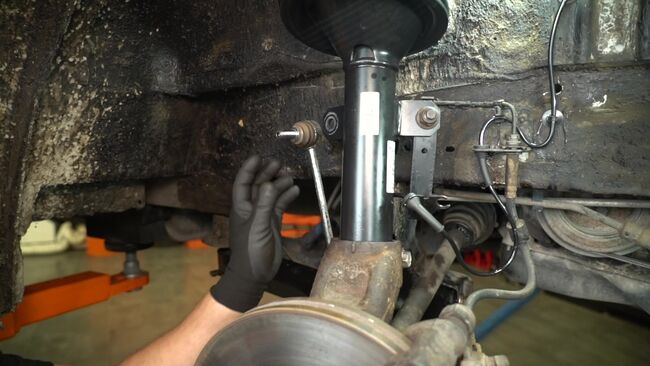

Ιnstalați tija bieletei antiruliu și înșurubați piulița de fixare.
Pasul 75

Strângeți elementul de fixare care unește tija bieletei antiruliu de jamba suspensiei. Utilizați un capăt de cheie tubulară de 19 mm. Utilizați o cheie dinamometrică. Cuplul de strângere: 55 N·m.

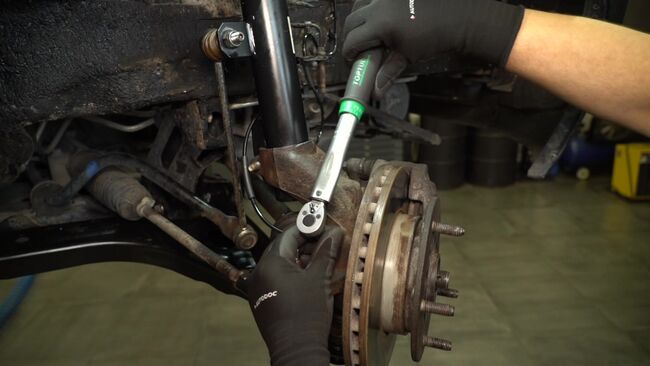

Pasul 76

Strângeți elementul de fixare al senzorului ABS. Utilizați un capăt de cheie tubulară de 8 mm. Utilizați o cheie dinamometrică. Cuplul de strângere: 11 N·m.
Pasul 77

Ridicați cu cricul brațul suspensiei. Utilizați un cric pentru cutia de viteze sau încă un cric pentru autovehicule.

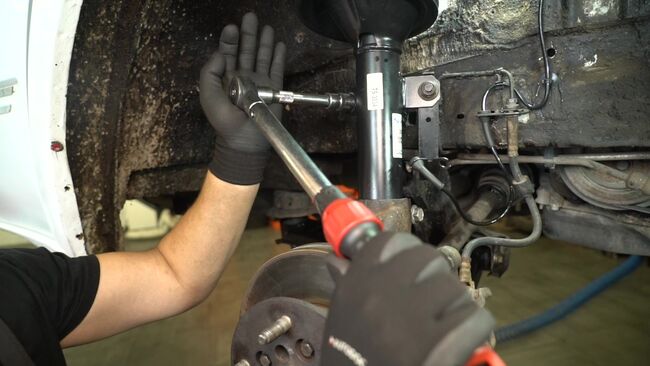

Pasul 78

Strângeți elementul de fixare inferior al jambei suspensiei. Utilizați un capăt de cheie tubulară de 18 mm. Utilizați o cheie dinamometrică. Cuplul de strângere: 100 N·m + 180°.

Important!
Asigurați-vă că utilizați elemente de fixare noi.

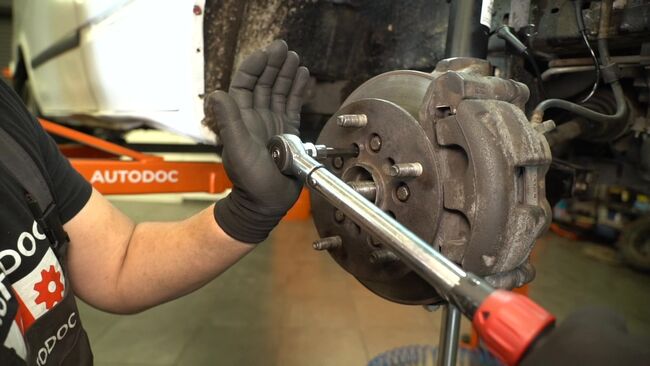

Pasul 79

Strângeți elementele de fixare ale rulmentului roții. Utilizați o tubulară cu bit Torx T50. Utilizați o cheie dinamometrică. Cuplul de strângere: 53 N·m.
Pasul 80

La reasamblare, utilizați un set nou de piulițe ale axului planetar: o șaibă, o piuliță, un capac crenelat și un știft.

Pasul 81

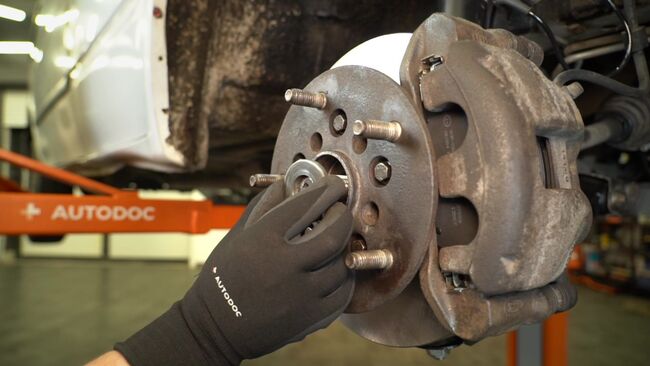

Instalați șaiba axului planetar.
Pasul 82

Înșurubați piulița axului planetar. Utilizați un capăt de cheie tubulară de 36 mm. Utilizați o cheie cu clichet.
Pasul 83

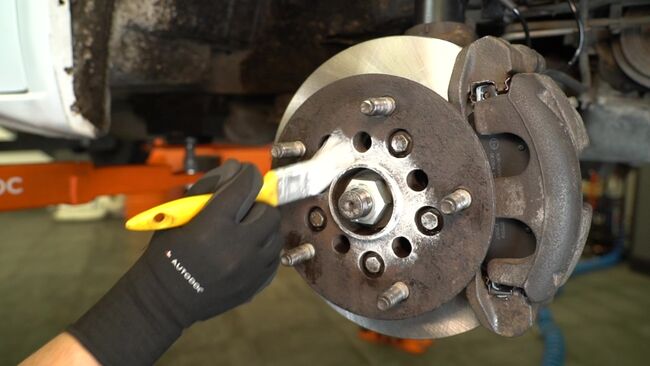

Curățați locașul de montare al jantei roții. Utilizați o perie de sârmă. Utilizați un spray de curățare polivalent.
Pasul 84

Prelucrați suprafața butucului roții care intră în contact cu janta roții. Utilizați lubrifiant ceramic.
Pasul 85

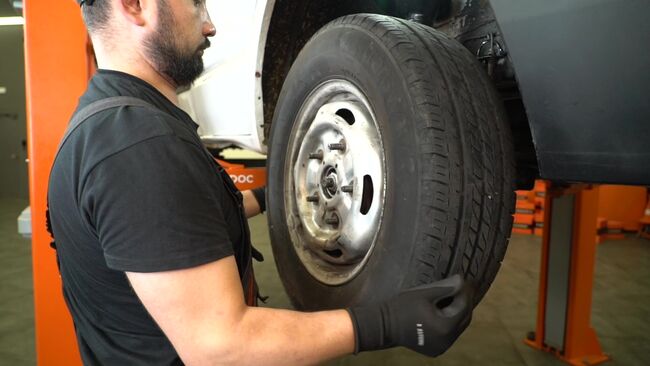

Instalați roata.

Înlocuirea: pivot roata – FORD TRANSIT Platform/Chassis (FM_ _, FN_ _). AUTODOC recomandă:
Pentru evitarea traumatismelor, susțineți roata la înșurubarea piulițelor de fixare.
Pasul 86

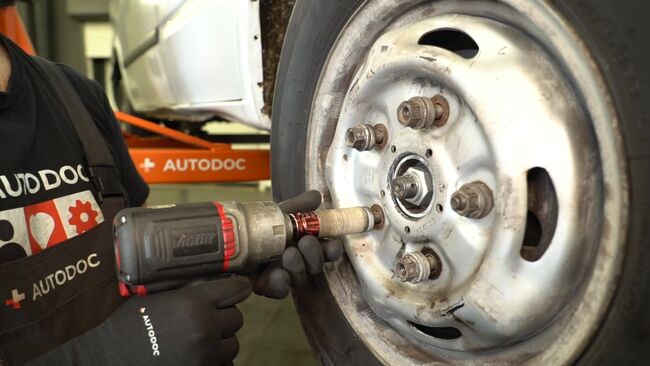

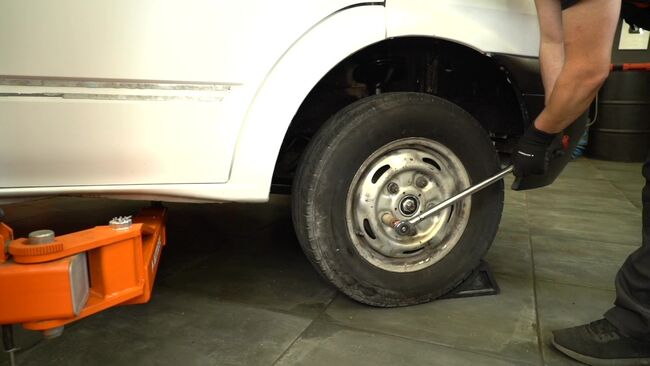

Înșurubați piulițele de fixare a roților. Utilizați o cheie tubulară de impact pentru prezoanele roților de 21 mm. Utilizați o cheie cu clichet.
Pasul 87

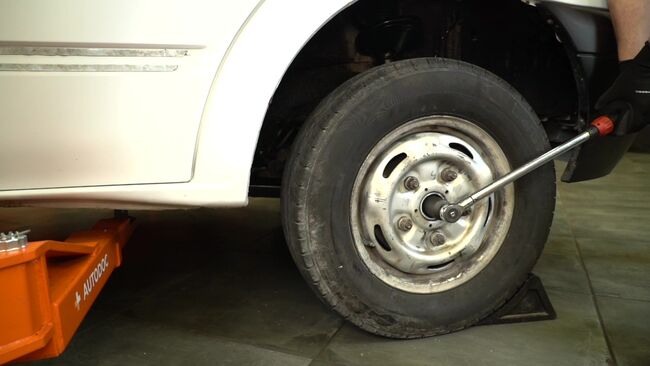

Coborâți automobilul și strângeți piulițele de fixare a roților în ordine încrucișată. Utilizați o cheie tubulară de impact pentru prezoanele roților de 21 mm. Utilizați o cheie dinamometrică. Cuplul de strângere: 200 N·m.
Pasul 88

Strângeți piulița axului planetar. Utilizați un capăt de cheie tubulară de 36 mm. Utilizați o cheie dinamometrică. Cuplul de strângere: 320 N·m.
Pasul 89

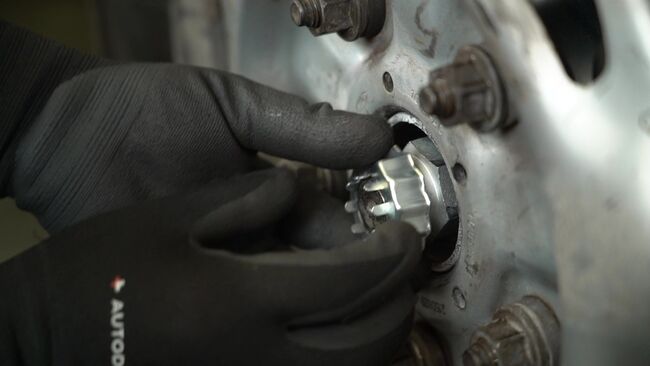

Instalați capacul crenelat pe piulița axului planetar.
Pasul 90

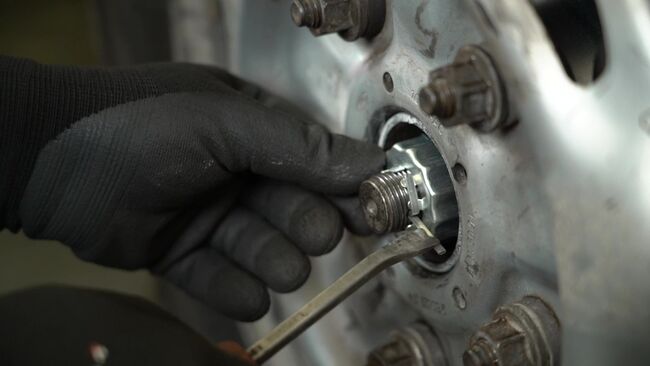

Instalați știftul. Utilizați o rangă de montaj.
Pasul 91

Scoateți cricul, suporturile cric tip capră și calele roților.
