Important!

Această procedură de înlocuire poate fi utilizată pentru:
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 (ACA26), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 (ACA28) … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

Cum se inlocuiesc rulment sarcină amortizor pe TOYOTA RAV4 TUTORIAL | AUTODOC

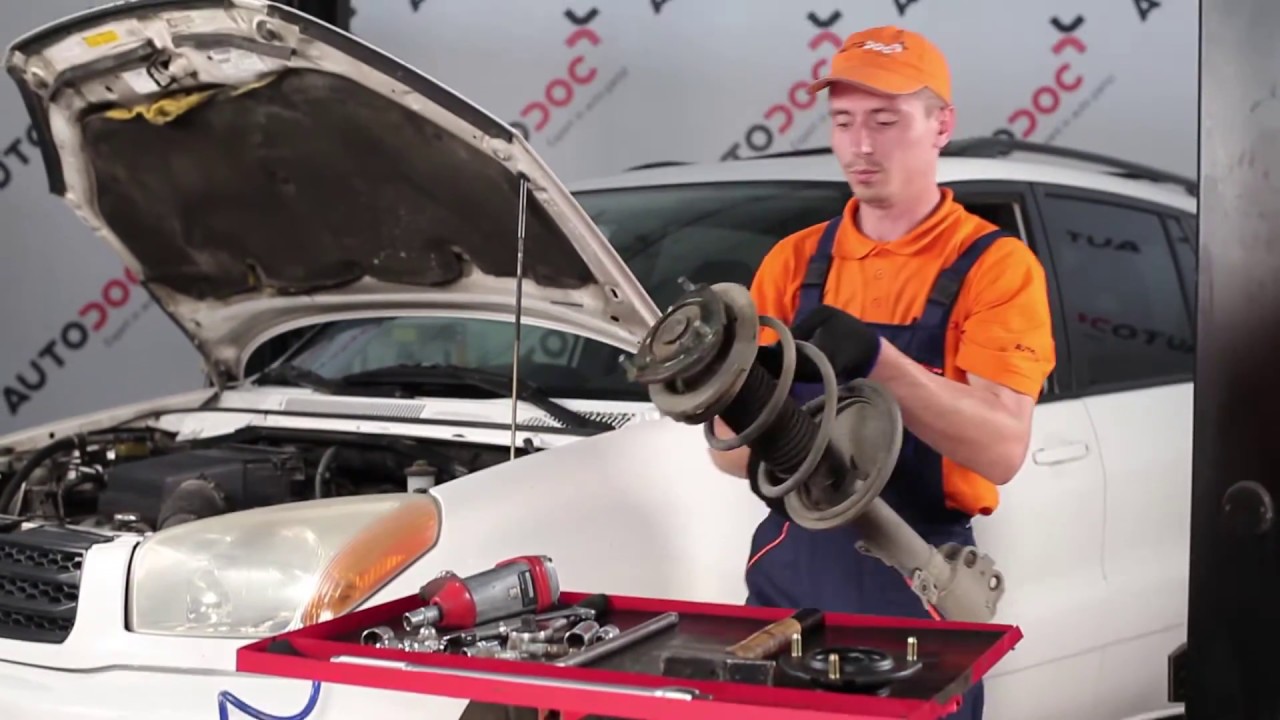

Cum să schimbați: flansa amortizor din față la Toyota RAV4 II | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Flansa Amortizor pentru RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) și alte modele TOYOTA

Rulment sarcina suport arc

Set reparatie, rulment sarcina amortizor

Rulment sarcina amortizor

Tampon amortizor cu rulment sarcina

garnit.etansare, lagar axial sprijin arc

        Rulment sarcina suport arc pentru TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_) benzina (125 CP)

        Rulment sarcina suport arc pentru TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_) motor diesel (116 CP)

        Rulment sarcina suport arc pentru TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22) benzina (152 CP)

        Rulment sarcina suport arc pentru TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22) benzina (163 CP)

        Rulment sarcina suport arc pentru TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 (ACA26) benzina (150 CP)

        Rulment sarcina suport arc pentru TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 (ACA28) benzina (163 CP)

Înlocuirea: flansa amortizor – Toyota RAV4 II. Sculele de care veți avea nevoie:

                        Perie de sârmă

                        Spray WD-40

                        Spray curățare frâne

                        Vaselina pe bază de cupru

                        Cheie combinată №19

                        Capăt cheie tubulară nr.12

                        Capăt cheie tubulară nr.14

                        Capăt cheie tubulară nr.19

                        Chei tubulare de impact pentru prezoanele roților №17

                        Cheie cu clichet

                        Cheie dinamometrică

                        Rangă metalică

                        Presă hidraulică pentru arcuri

                        Huse de protecție aripi / frontală

                        Pană blocare roată

Cumpărați instrumente

Înlocuirea: flansa amortizor – Toyota RAV4 II. AUTODOC recomandă:

Toate suporturile telescoapelor de amortizor față trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru suporturile telescopului amortizorului de stânga și cel de dreapta a suspensiei frontale.
Asigurați-vă că ați înlocuit toate șuruburile și piulițele cu auto-blocare în timpul instalării.
Vă rugăm să rețineți: toate lucrările la automobilul - Toyota RAV4 II - trebuie efectuate cu motorul oprit.

Înlocuiți în următoarea ordine:

Pasul 1

Securizați roțile cu un opritor de roată.
Pasul 2

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 3

Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.
Pasul 4

Deșurubați bolțurile roților.

AUTODOC recomandă:
Important! Țineți roata atunci când deșurubați șuruburile de fixare. Toyota RAV4 II
Pasul 5

Scoateți roata.
Pasul 6

Curățați elementele de fixare ale bieletei antiruliu. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 7

Deșurubați elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului. Utilizați o cheie tubulară №14. Folosiți o cheie cu clichet.
Pasul 8

Îndepărtați tija de stabilizare transversală.
Pasul 9

Deconectați cablajele și furtunul de frână de la suportul barei de sprijin amortizor. Utilizați o cheie tubulară №12. Folosiți o cheie cu clichet.
Pasul 10

Curățați elementele de fixare care unesc telescopul amortizorului de portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 11

Deșurubați elementul de fixare inferior care unește telescopul amortizorului de portfuzetă. Utilizați o cheie în combinaţie fixă №19. Utilizați o cheie tubulară №19. Folosiți o cheie cu clichet.
Pasul 12

Scoateți șuruburile de fixare.

Pasul 13

Decuplați fuzeta de la bara de sprijin amortizor.
Pasul 14

Coborâți autovehiculul.
Pasul 15

Deschideți capota motorului.
Pasul 16

Folosiți o husă de protecție pentru a evita deteriorarea vopselei și a plasticului mașinii.

Pasul 17

Curățați elementele de fixare ale suportului superior al telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 18

Slăbiți elementul de fixare superior al suportului telescopului amortizor. Utilizați o cheie tubulară №14. Folosiți o cheie cu clichet.
Pasul 19

Deșurubați elementul de fixare superior al rulmentului de sarcină amortizor.

Înlocuirea: flansa amortizor – Toyota RAV4 II. Sfatul util:
Pentru a evita accidentările, susțineți telescopul amortizorului în timp ce desfaceți boțurile de fixare.
Pasul 20

Extrageți bara de sprijin amortizor.
Pasul 21

Montați bara de sprijin amortizor pe dispozitivul special pentru comprimarea arcurilor.

Înlocuirea: flansa amortizor – Toyota RAV4 II. Experții AUTODOC recomandă:
Rețineți că atunci când utilizați compresorul de arcuri, spirele arcului trebuie prinse în mod sigur, comprimându-l contemporan din partea opusă.Asigurați-vă că poziția arcului în interiorul suportului este corectă.Asigurați-vă că spirele arcurilor au intrat în mod ferm în manivelele de strângere.
Pasul 22

Comprimați arcul.

Pasul 23

Scoateți capacul suportului telescopului amortizorului. Folosiți o rangă.
Pasul 24

Tratați tija telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.

Pasul 25

Deșurubați piulița tijei suportului de amortizare. Utilizați o cheie tubulară №19. Folosiți o cheie cu clichet.
Pasul 26

Îndepărtați suportul superior al barei de sprijin.
Pasul 27

Tratați elementele de fixare ale suportului telescopului amortizorului. Folosiți spray WD-40.

Înlocuirea: flansa amortizor – Toyota RAV4 II. Profesioniștii recomandă:
Examinați capacul de praf și bara de protecție a amortizorului. Înlocuiți aceste componente în caz de necesitate.
Pasul 28

Instalați un suport al barei de sprijin nou.
Pasul 29

Strângeți șurubul tijei pistonului barei de sprijin amortizor. Utilizați o cheie tubulară №19. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 47 Nm.

Înlocuirea: flansa amortizor – Toyota RAV4 II. Experții AUTODOC recomandă:
Asigurați-vă că arcul este poziționat corect. Evitați poziționarea incorectă a acestuia.
Pasul 30

Tratați tija telescopului amortizorului. Folosiți unsoare de cupru.

Pasul 31

Instalați capacul suportului telescopului amortizorului.
Pasul 32

Decomprimați arcul.
Pasul 33

Scoateți telescopul amortizorului în ansamblu.

Pasul 34

Instalați bara de sprijin amortizor sub arcul roții.
Pasul 35

Înșurubați elementul de fixare superior al rulmentului de sarcină amortizor.

AUTODOC recomandă:
Important! Țineți bara de suspensie atunci când înșurubați șuruburile de fixare. Toyota RAV4 II
Pasul 36

Înșurubați elementul de fixare superior al barei de sprijin amortizor. Utilizați o cheie tubulară №14. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 50 Nm.
Pasul 37

Tratați elementele de fixare ale suportului telescopului amortizorului. Folosiți unsoare de cupru.
Pasul 38

Îndepărtați husa de protecție.

Pasul 39

Închideți capota.
Pasul 40

Ridicați partea din față a vehiculului și fixați-l cu ajutorul unor suporturi.

Pasul 41

Curățați locurile de montare ale telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 42

Fixați bara de sprijin amortizor pe fuzetă. Folosiți o rangă.

Pasul 43

Instalați șuruburile de fixare.
Pasul 44

Înșurubați elementele de fixare ce unesc ansamblu amortizor la portfuzetă.
Pasul 45

FIxați pe suport furtunul sistemului de frânare. Cuplați elementele de fixare ale cablului senzorului ABS la barele de sprijin amortizor. Utilizați o cheie tubulară №12. Folosiți o cheie cu clichet.
Pasul 46

Montați bieleta antiruliu transversală.

Pasul 47

Strângeți elementul de fixare ce unește bieleta antiruliu de telescopul amortizorului. Utilizați o cheie tubulară №14. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 44 Nm.
Pasul 48

Strângeți elementele de fixare de jos ce unesc telescopul amortizorului de portfuzetă. Utilizați o cheie în combinaţie fixă №19. Utilizați o cheie tubulară №19. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 143 Nm.
Pasul 49

Tratați elementele de fixare ale amortizorului telescopic. Folosiți unsoare de cupru.

Pasul 50

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 51

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

Înlocuirea: flansa amortizor – Toyota RAV4 II. Sfatul util de la AUTODOC:
După aplicarea spray-ului așteptați câteva minute.
Pasul 52

Montați roata.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când înșurubați șuruburile de fixare la automobil. Toyota RAV4 II
Pasul 53

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 54

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 103 Nm.
Pasul 55

Scoateți cricul și opritoarele de roată.
