Important!

Această procedură de înlocuire poate fi utilizată pentru:
VW Lupo (6X1, 6E1) 1.0, VW Lupo (6X1, 6E1) 1.4 16V, VW Lupo (6X1, 6E1) 1.7 SDI, VW Lupo (6X1, 6E1) 1.4 16V, VW Lupo (6X1, 6E1) 1.4 TDI, VW Lupo (6X1, 6E1) 1.4 FSI, VW Lupo (6X1, 6E1) 1.4 … Vedeți mai mult

Etapele pot varia ușor în funcție de construcția mașinii.

Cum se înlocuiește telescopul amortizorului din față VW LUPO 6x1 [TUTORIAL AUTODOC]

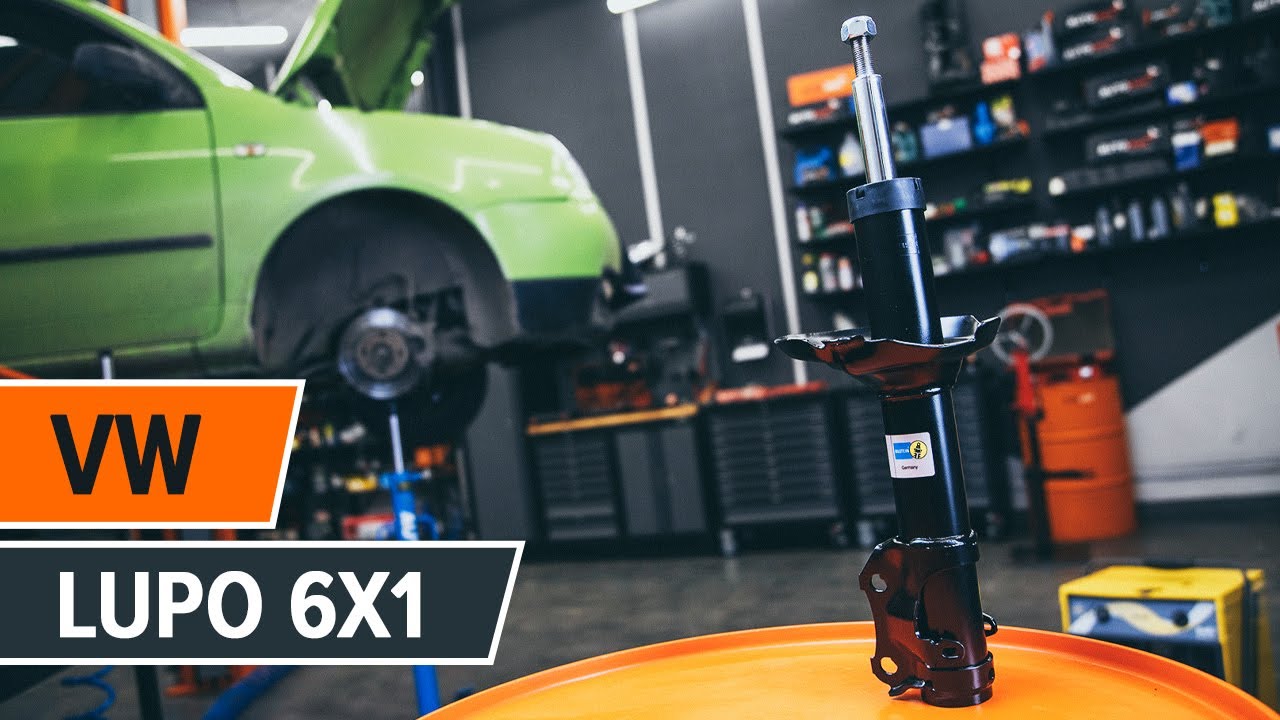

Cum să schimbați: ansamblu telescop arc din față la VW Lupo 6X1 | Ghid de înlocuire

Toate piesele pe care trebuie să le înlocuiți – Amortizor pentru Lupo (6X1, 6E1) și alte modele VW

amortizor

Ansamblu telescop arc

        amortizor pentru VW Lupo (6X1, 6E1) 1.0 benzina (50 CP)

        amortizor pentru VW Lupo (6X1, 6E1) 1.4 16V benzina (75 CP)

        amortizor pentru VW Lupo (6X1, 6E1) 1.7 SDI motor diesel (60 CP)

        amortizor pentru VW Lupo (6X1, 6E1) 1.4 16V benzina (100 CP)

        amortizor pentru VW Lupo (6X1, 6E1) 1.4 TDI motor diesel (75 CP)

        amortizor pentru VW Lupo (6X1, 6E1) 1.4 FSI benzina (105 CP)

        amortizor pentru VW Lupo (6X1, 6E1) 1.4 benzina (60 CP)

Înlocuirea: ansamblu telescop arc – VW Lupo 6X1. Lista sculelor de care veți avea nevoie:

                        Perie de sârmă

                        Spray WD-40

                        Spray curățare frâne

                        Vaselina pe bază de cupru

                        Cheie dinamometrică

                        Cheie combinată №18

                        Capăt cheie tubulară nr.18

                        Cheie tubulară piuliță amortizor de 21 mm

                        Bit HEX nr. H6.

                        Bit HEX nr. H7.

                        Chei tubulare de impact pentru prezoanele roților №17

                        Cheie cu clichet

                        presă hidraulică pentru arcuri

                        Cric hidraulic cutie de viteze

                        Huse de protecție aripi / frontală

                        Pană blocare roată

Cumpărați instrumente

Înlocuirea: ansamblu telescop arc – VW Lupo 6X1. Experții AUTODOC recomandă:

Ambele telescoape ale amortizoarelor suspensiei frontale trebuie înlocuite simultan.
Procedura de înlocuire este identică pentru telescopul de amortizor stânga și cel de dreapta a suspensiei frontale.
Vă rugăm să rețineți: toate lucrările la automobilul - VW Lupo 6X1 - trebuie efectuate cu motorul oprit.

Efectuați înlocuirea în următoarea ordine:

Pasul 1

Deschideți capota motorului.
Pasul 2

Folosiți o husă de protecție pentru a evita deteriorarea vopselei și a plasticului mașinii.
Pasul 3

Curățați elementele de fixare ale telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 4

Slăbiți elementul de fixare superior al suportului telescopului amortizor. Folosiți cheia hexagonală nr. H6. Folosiți o cheie tubulară piuliță amortizor de 21 mm. Folosiți o cheie cu clichet.
Pasul 5

Securizați roțile cu un opritor de roată.

Pasul 6

Slăbiți șuruburile de fixare a roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 7

Ridicați automobilul.

Înlocuirea: ansamblu telescop arc – VW Lupo 6X1. Sfatul util:
Dacă utilizați un cric, asigurați-vă că acesta este poziționat pe o suprafață plană, fără nicio neregularitate.Asigurați-vă că fixați sigur și suplimentar automobilul cu caprele de susținere.
Pasul 8

Deșurubați bolțurile roților.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când deșurubați șuruburile de fixare. VW Lupo 6X1
Pasul 9

Scoateți roata.
Pasul 10

Curățați elementele de fixare care unesc telescopul amortizorului de portfuzetă. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 11

Deșurubați elementele de fixare care unesc suportul amortizorului cu port-fuzeta. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 12

Proptiți fuzeta. Folosiți un cric hidraulic pentru cutia de viteze.
Pasul 13

Deșurubați elementul de fixare superior al rulmentului de sarcină amortizor.

AUTODOC recomandă:
Important! Țineți suportul amortizorului atunci când deșurubați șuruburile de fixare. VW Lupo 6X1
Pasul 14

Scoateți șuruburile de fixare.
Pasul 15

Decuplați fuzeta de la bara de sprijin amortizor.
Pasul 16

Extrageți bara de sprijin amortizor.
Pasul 17

Montați bara de sprijin amortizor pe dispozitivul special pentru comprimarea arcurilor.

AUTODOC recomandă:
Rețineți că atunci când utilizați compresorul de arcuri, spirele arcului trebuie prinse în mod sigur, comprimându-l contemporan din partea opusă.Asigurați-vă că poziția arcului în interiorul suportului este corectă.Asigurați-vă că spirele arcurilor au intrat în mod ferm în manivelele de strângere.
Pasul 18

Curățați tija amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 19

Comprimați arcul.
Pasul 20

Deșurubați piulița tijei suportului de amortizare. Folosiți cheia hexagonală nr. H6. Folosiți o cheie tubulară piuliță amortizor de 21 mm. Folosiți o cheie cu clichet.
Pasul 21

Îndepărtați suportul superior al barei de sprijin.
Pasul 22

Slăbiți arcul elicoidal.
Pasul 23

Îndepărtați arcul.
Pasul 24

Îndepărtați capacul de praf și bara de protecție a amortizorului.

Înlocuirea: ansamblu telescop arc – VW Lupo 6X1. Sfatul util de la AUTODOC:
Examinați cu atenție burduful, tamponul și bara de sprijin amortizor. Înlocuiți aceste componente în caz de necesitate.
Pasul 25

Demontați vechiul amortizor de la presa hidraulică pentru arcuri.
Pasul 26

Instalați noul amortizor pe presa hidraulică pentru arcuri.

Înlocuirea: ansamblu telescop arc – VW Lupo 6X1. Sfatul util de la experții AUTODOC:
Înainte de instalare, amortizorul trebuie pompat manual de 3-5 ori.
Pasul 27

Instalați scutul de protecție contra prafului și limitatorul de săgeată dinamică pe noul amortizor.
Pasul 28

Montați arcul pe amortizor.
Pasul 29

Comprimați arcul.
Pasul 30

Instalați suportul superior și rulmentul suportului.
Pasul 31

Strângeți șurubul tijei pistonului barei de sprijin amortizor. Folosiți cheia hexagonală nr. H7. Folosiți o cheie tubulară piuliță amortizor de 21 mm. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 60 Nm.

AUTODOC recomandă:
Asigurați-vă că arcul este poziționat corect. Evitați poziționarea incorectă a acestuia.
Pasul 32

Tratați tija telescopului amortizorului. Folosiți unsoare de cupru.
Pasul 33

Decomprimați arcul.
Pasul 34

Scoateți telescopul amortizorului în ansamblu.
Pasul 35

Curățați locurile de montare ale telescopului amortizorului. Folosiți o perie de sârmă. Folosiți spray WD-40.
Pasul 36

Instalați bara de sprijin amortizor sub arcul roții.
Pasul 37

Înșurubați elementele de fixare superioare ale suportului jambei amortizorului. Nu îl strângeți.

AUTODOC recomandă:
VW Lupo 6X1 – Pentru evitarea leziunilor, țineți bara de suspensie atunci când înșurubați șuruburile de fixare.
Pasul 38

Fixați bara de sprijin amortizor pe fuzetă.
Pasul 39

Instalați șuruburile de fixare.
Pasul 40

Înșurubați elementele de fixare care unesc suportul amortizorului cu port-fuzeta. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie cu clichet.
Pasul 41

Strângeți elementele de fixare de jos ce unesc telescopul amortizorului de portfuzetă. Utilizați o cheie în combinaţie fixă №18. Utilizați o cheie tubulară №18. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 40 Nm. +90°
Pasul 42

Îndepărtați suportul de sub fuzetă.

AUTODOC recomandă:
Înlocuirea: ansamblu telescop arc – VW Lupo 6X1. Coborâți cricul de transmisie lin, fără smucituri, pentru a evita deteriorarea componentelor și a mecanismelor.
Pasul 43

Tratați elementele de fixare ale amortizorului telescopic. Folosiți unsoare de cupru.
Pasul 44

Curățați locul de montare al jantei roții. Folosiți o perie de sârmă.
Pasul 45

Tratați suprafața unde discul de frână intră în contact cu janta. Folosiți unsoare de cupru.
Pasul 46

Curățați suprafața discului de frână. Folosiți un spray curățare frâne.

AUTODOC recomandă:
Înlocuirea: ansamblu telescop arc – VW Lupo 6X1. După aplicarea spray-ului, așteptați câteva minute.
Pasul 47

Montați roata.

AUTODOC recomandă:
Atenție! Pentru evitarea leziunilor, țineți roata atunci când înșurubați șuruburile de fixare la automobil. VW Lupo 6X1
Pasul 48

Înșurubați bolțurile roții. Folosiți o cheie tubulară de impact pentru roată #17.
Pasul 49

Așezați din nou vehiculul la sol și, lucrând în ordine încrucișată, strângeți șuruburile de fixare ale roții. Folosiți o cheie tubulară de impact pentru roată #17. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 110 Nm.
Pasul 50

Scoateți cricul și opritoarele de roată.
Pasul 51

Strângeți elementele de fixare superioare ale suportului jambei amortizorului. Folosiți cheia hexagonală nr. H6. Folosiți o cheie tubulară piuliță amortizor de 21 mm. Folosiți o cheie de cuplu. Strângeți pînă la cuplul de 60 Nm.
Pasul 52

Tratați elementele de fixare ale suportului telescopului amortizorului. Folosiți unsoare de cupru.
Pasul 53

Îndepărtați husa de protecție.
Pasul 54

Închideți capota.
